Спосіб дегазації при розкритті викидонебезпечного пласта
Формула / Реферат

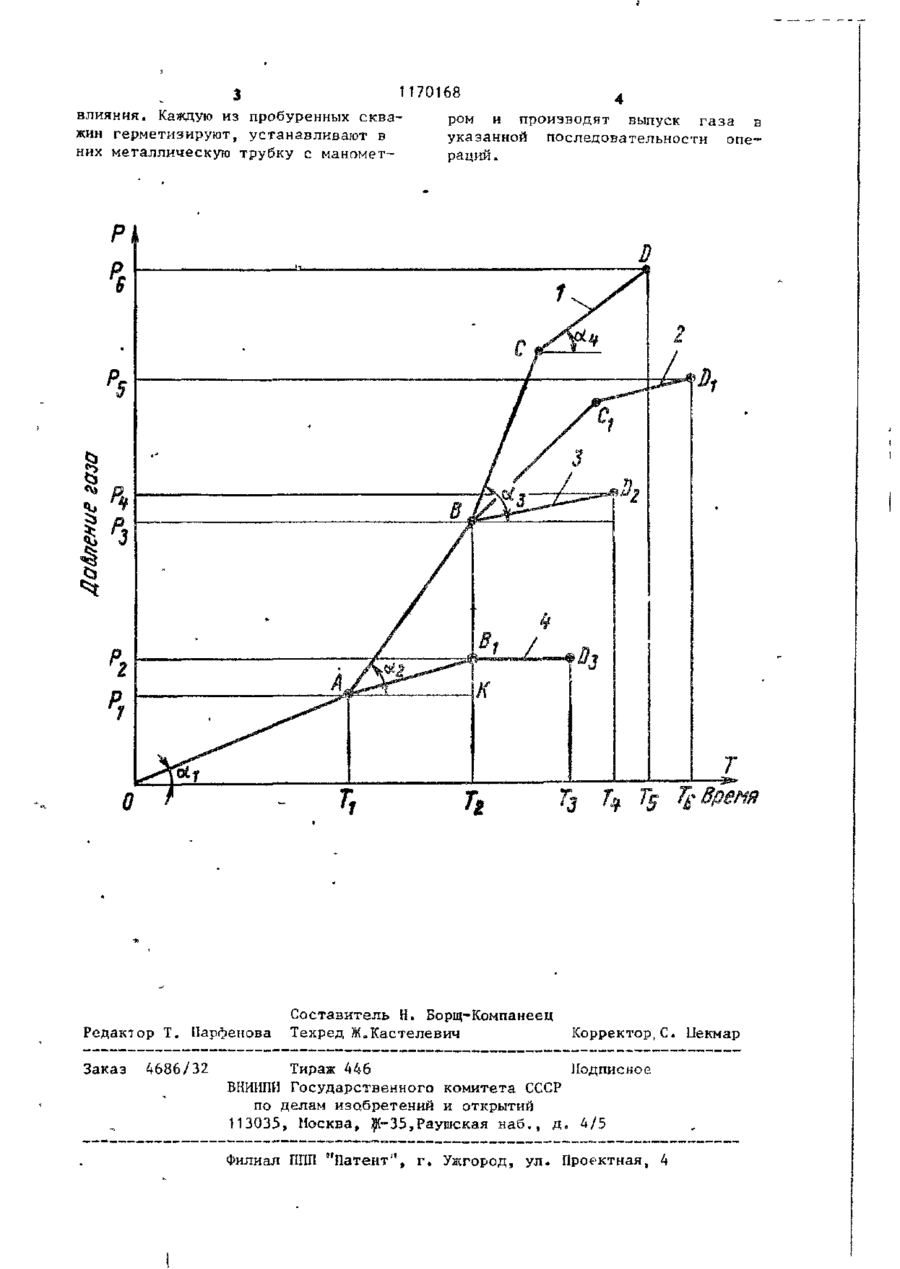

Способ дегазации при вскрытии выбросоопасного пласта, включающий бурение скважин, герметизацию их устья, многократное заполнение и выпуск газа из скважин, отличающийся тем, что, с целью повышения безопасности и экономичности работ по вскрытию пласта за счет увеличения радиуса влияния дегазационных скважин на массив, при заполнении скважин газом замеряют давление газа в скважине и определяют скорость его роста во времени, а выпуск газа производят с начала ее падения, при этом каждый выпуск газа осуществляют до минимального давления, которое соответствует наибольшей скорости роста указанного давления в процессе заполнения газом перекрытой скважины.
Текст

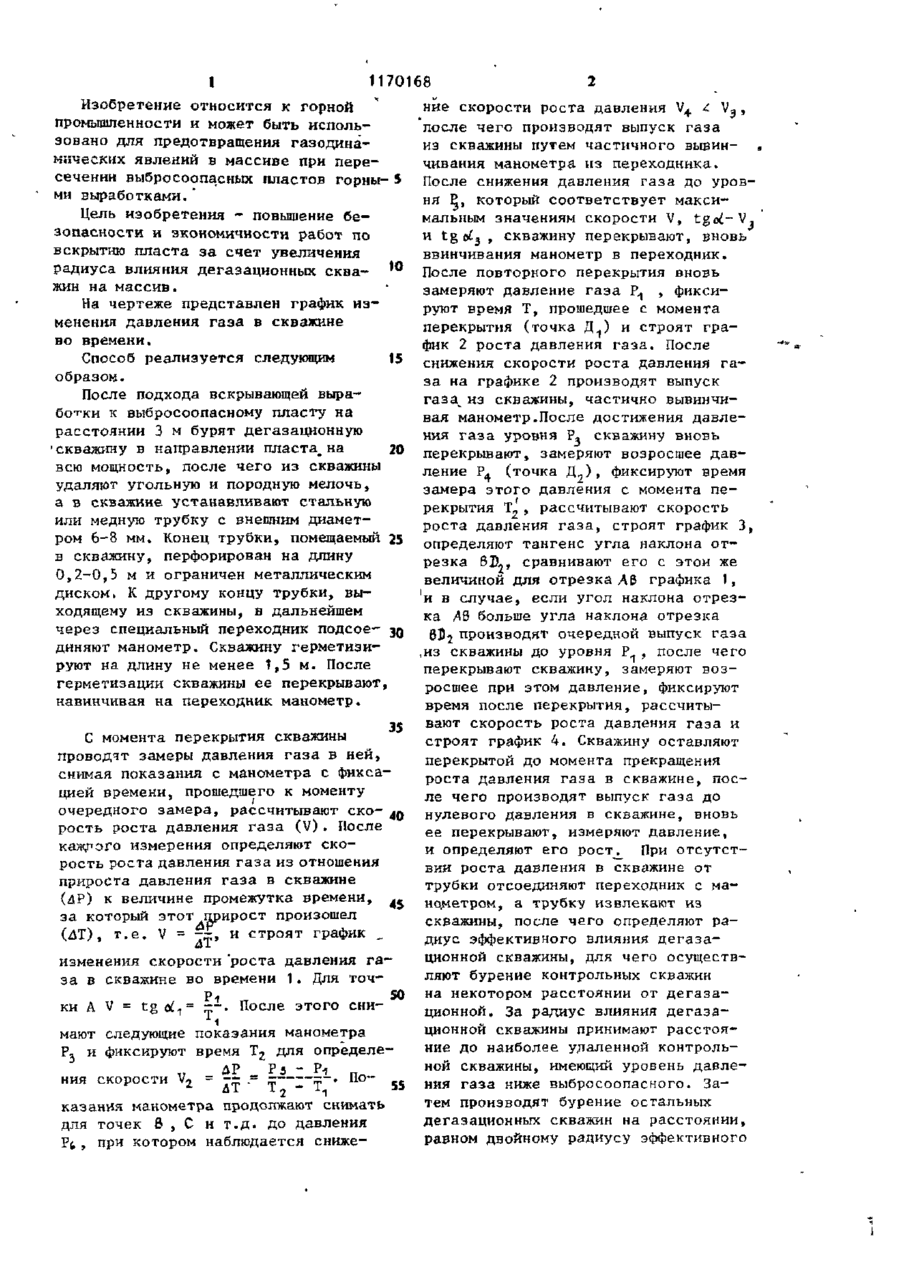

•>>. + СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ (51)4 Е 21 Г 7/00, 5/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ н і ж н и м ! ив .ш ихннииидаияг ча№юаяявпаа»с МИ»М'--Я»ЕЯЖ9ЇПИ и (21) 3612479/22-03 (22) 29.06.83 (46) 30.07.85. Бюл. № 28 (72) И.С. Фридман (71) Государственный макеевский ордена Октябрьской Революции научгіоисследовательский институт по безопасности работ в горной промышленности (53) 622.81/(088.8) (56) Авторское свидетельство СССР К 609917, кл, Е 21 F 7/00, 1964. * Сластунов С В . и др. Повышение эффективности заблаговременной дегазации шахтных полей с использованием новых видов воздействия на пласт. Сб.: Дегазация угольных шахт и утилизация добываемого нетана. М.: ЦНИИЭИуголь, 1978, с. 21-23. (54) (57.) СПОСОБ ДЕГАЗАЦИИ ПРИ ВСКРЫТИИ ВЫБРОСООПАСНОГО ПЛАСТА, включающий бурение скважин, герметизацию их устья, многократное заполнение и выпуск газа из скважчн, о т л и ч а ю щ и й с я тем, "то, с целью повышения безопасности и экономичности работ по вскрытию пласта за счет увеличения радиуса влияния дегазационных скважин ча массив, при заполнении скважин гатом замеряют давление газа в скважине и определяют скорость его роста во времени, а выпуск газа производят с начала ее падения, при этом каждьм выпуск газа осуществляют до мин шального давления, которое соответствует наибольшей скорости роста указанного давления' в процессе заполнения газом ПерекрЫТОЙ СКЕсЗЖИНЬК %^^*-.* 1 1170168 Изобретение относится к горной промышленности и может быть использовано для предотвращения газодинамических явлений в массиве при пересечении выбросоопасных пластов горны-5 ми выработками.' Цель изобретения - повышение безопасности и экономичности работ по вскрытию пласта за счет увеличения радиуса влияния дегазационных сква- 10 жин на массив. На чертеже представлен график изменения давления газа в скважине во времени. 15 Способ реализуется следующим образом. После подхода вскрывающей выработки к выбросоопасному пласту на расстоянии 3 м бурят дегазационную •скважину в направлении пластат на 20 всю мощность, после чего из скважины удаляют угольную и породную мелочь, а в скважине устанавливают стальную или медную трубку с внешним диаметром 6-8 мм. Конец трубки, помещаемый 25 в скважину, перфорирован на длину 0,2-0,5 м и ограничен металлическим диском. К другому концу трубки, выходящему из скважины, в дальнейшем через специальный переходник подсое- зо диняют манометр. Скважину герметизируют на длину не менее t,5 м. После герметизации скважины ее перекрывают, навинчивая на переходник манометр. 35 С момента перекрытия скважины проводят замеры давления газа в ней, снимая показания с манометра с фиксацией времени, прошедшего к моменту очередного замера, рассчитывают ско- ^п рость роста давления газа (V). После каждого измерения определяют скорость роста давления газа из отношения прироста давления газа в скважине (АР) К величине промежутка времени, ^ за который этот прирост произошел (ЛТ), т.е. V = -~, и строят график _ ІЛ А изменения скорости 'роста давления газа в скважине во времени 1. Для точPi 50 ки А V = tg d1= ~~. После этого сни1 мают следующие показания манометра F, и фиксируют время Т 2 для определе„ ДР _ Рз - PI П л ния скорости V 2 = -- - - — - - = - • Показания манометра продолжают снимать для точек 6 , С и т.д. До давления Р&, при котором наблюдается сниже ние скорости роста давления V + I V 3 , после чего производят выпуск газа из скважины путем частичного вывин- , чивания манометра из переходника. После снижения давления газа до уровня Е, который соответствует максимальным значениям скорости V, tgoi-V, и tg d3 , скважину перекрывают, вновь ввинчивания манометр в переходник. После повторного перекрытия вновь замеряют давление газа Р^ , фиксируют время Т, прошедшее с момента перекрытия (точка Д 1 ) и строят график 2 роста давления газа. После снижения скорости роста давления газа на графике 2 производят выпуск газа^ из скважины, частично вывинчивая манометр.После достижения давления газа уровня Р, скважину вновь перекрывают, замеряют возросшее давление Р. (точка Д ? ) , фиксируют время замера этого давления с момента перекрытия Т_, рассчитывают скорость роста давления газа, строят график 3, определяют тангенс угла наклона отрезка BE,, сравнивают его с этой же величиной для отрезка А6 графика 1, и в случае, если угол наклона отрезка АВ больше угла наклона отрезка 65 2 производят очередной выпуск газа из скважины до уровня Р , после чего перекрывают скважину, замеряют возросшее при этом давление, фиксируют время после перекрытия, рассчитывают скорость роста давления газа и строят график 4. Скважину оставляют перекрытой до момента прекращения роста давления газа в скважине, после чего производят выпуск газа до нулевого давления в скважине, вновь ее перекрывают, измеряют давление, и определяют его рост. При отсутствии роста давления в скважине от трубки отсоединяют переходник с манометром, а трубку извлекают из скважины, после чего определяют радиус эффективного влияния дегазационной скважины, для чего осуществляют бурение контрольных скважин на некотором расстоянии от дегазационной. За радиус влияния дегазационной скважины принимают расстояние до наиболее удаленной контрольной скважины, имеющий уровень давления газа ниже выбросоопасного. Затем производят бурение остальных дегазационных скважин на расстоянии, равном двойному радиусу эффективного З 1170168 влияния. Каждую из пробуренных скважин герметизируют, устанавливают в них металлическую трубку с маномет Редактор Т. Парфенова Заказ 4686/32 4 ром и производят выпуск газа в указанной последовательности oneраций. Составитель Н- Борщ-Компанеец Техред ЖоКастелевич Корректор, С. Цекмар Тираж 446 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, $(-35,Раушская наб., д„ 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектнаяs 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for degassing at openings outburst-dangerous seam
Автори англійськоюFridman Yosyp Samuilovych
Назва патенту російськоюСпособ дегазации при раскрытии выбросоопасного пласта
Автори російськоюФридман Иосиф Самуилович
МПК / Мітки
Мітки: спосіб, дегазації, пласта, розкритті, викидонебезпечного
