Пристрій для зведення монолітних залізобетонних споруд

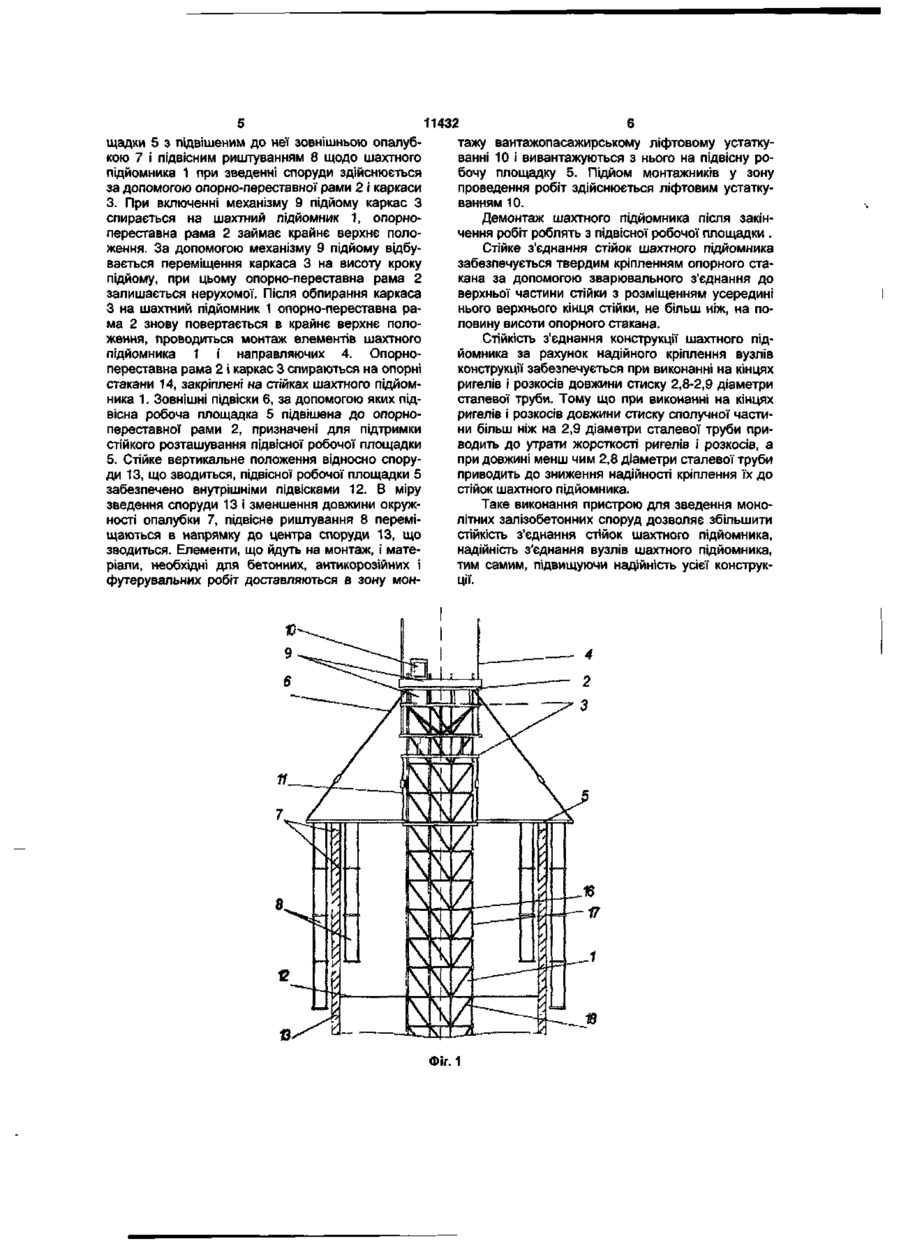

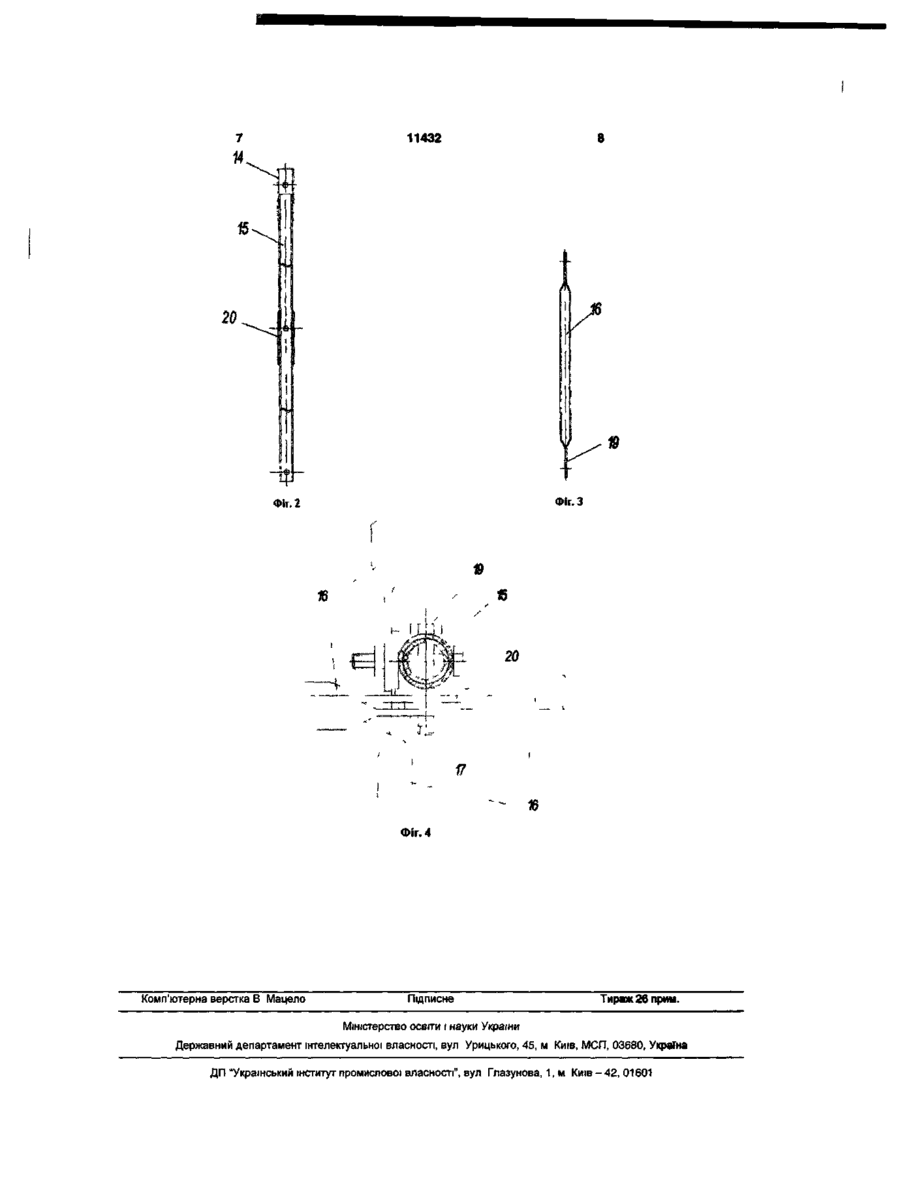

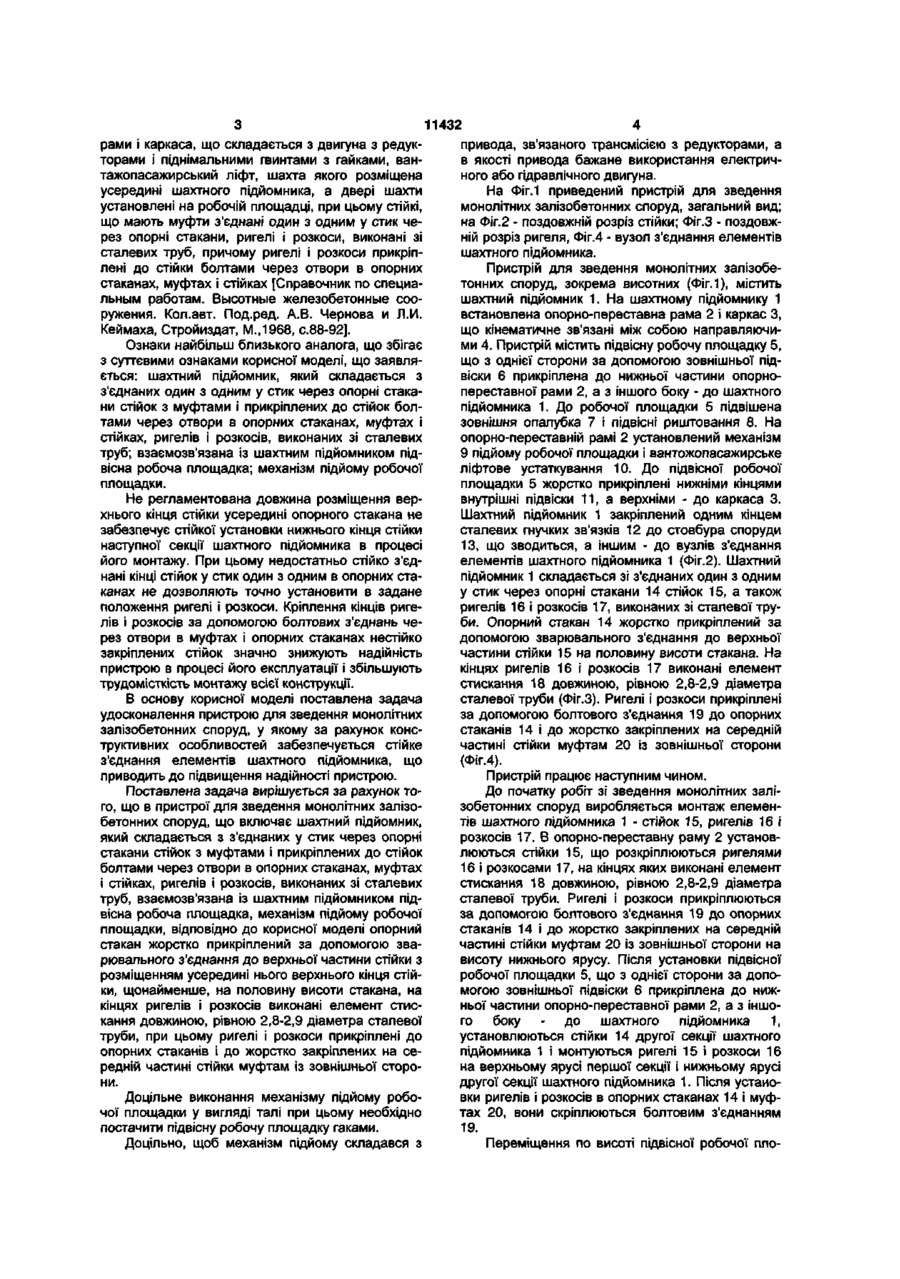

1. Пристрій для зведення монолітних залізобетонних споруд, що містить шахтний підйомник, який складається з з'єднаних у стик через опорні стакани стійок з муфтами і прикріплених до стійок болтами через отвори в опорних стаканах, муфтах і стійках, ригелів і розкосів, виконаних зі сталевих труб, взаємозв'язану із шахтним підйомником підвісну робочу площадку, механізм підйому робочої площадки, який відрізняється тим, що опорний стакан жорстко прикріплений за допомогою зварювального з'єднання до верхньої частини стійки з Корисна модель відноситься до області будівництва і може бути використана при зведенні монолітних залізобетонних споруд, у тому числі висотних, із застосуванням шахтного підйомника. Аналогом пропонованої корисної моделі є пристрій для зведення висотних споруд, що включає шахтний підйомник, який складається зі стійок, ригелів і розкосів, установлювані на підйомнику опорно-переставна рама з площадкою обслуговування і каркас з підвісною робочою площадкою і наметом, що містять опорно-кулачкові пристосування, механізм підйому опорно-переставної рами і каркаса, який складений із двигуна з редукторами і піднімальними гвинтами з гайками, що направляють, закріпленими в нижній частині д о каркаса, а у верхньої - до намету, змонтовані у верхній частині намету блоки вантажної кліті і ліфтове устаткування, при цьому вихідні вали редукторів з'єднані з піднімальними гвинтами за допомогою поворотних у взаємно перпендикулярних площинах муфт, а кожна гайка закріплена шарнірно за допомогою осей у корпусі, що змонтований на опорно-переставній рамі за допомогою осей з можливістю повороту в площині, перпендикулярній розміщенням усередині нього верхнього кінця стійки щонайменше на половину висоти стакана, на кінцях ригелів і розкосів виконані елементи стискання довжиною, що дорівнює 2,8-2,9 діаметра сталевої труби, при цьому ригелі і розкоси прикріплені до опорних стаканів і до жорстко закріплених на середній частині стійки муфт із зовнішньої сторони. 2. Пристрій за п. 1, який відрізняється тим, що механізм підйому робочої площадки виконаний у вигляді таля, а підвісна робоча площадка оснащена гаками. 3. Пристрій за п. 1, який відрізняється тим, що механізм підйому складається з приводу, зв'язаного трансмісією з редукторами. 4. Пристрій за пп. 1 і 3, який відрізняється тим, що як привід використаний електричний або гідравлічний двигун. площині повороту гайки [SU, №1716054 А 1 , Kn.E04G21/26, 3/16, опубл.29.02.1992р.]. Гайки, закріплені шарнірно за допомогою осей у корпусі, мають значні люфти при посадці в корпус, що негативно позначається на стійкості робочої площадки, що у процесі експлуатації піддасться вібрації, що погіршує її роботу. Змонтований на опорно-переставній рамі за допомогою осей корпус з можливістю повороту в площині, перпендикулярній площині повороту гайки, має кілька ступенів волі несучих конструктивних елементів, що обумовлює розбалансування вузлів механізму підйому опорно-переставної рами і каркаса з робочою площадкою, що приводить д о зниження стійкості опорно-переставної рами і робочої площадки і, як наслідок, д о зниження надійності роботи пристрою в цілому. Найбільш близьким аналогом є пристрій для зведення монолітних залізобетонних споруд, що включає шахтний підйомник, який складається зі стійок, ригелів і розкосів, установлювані на шахтному підйомнику опорно-переставна рама і трубчастий каркас з підвісною робочою площадкою і наметом, механізм підйому опорно-переставної CM CO ^ f ^ т™ р С. ^ Ф ^ ^ ST ^ 11432 привода, зв'язаного трансмісією з редукторами, а рами і каркаса, що складається з двигуна з редукв якості привода бажане використання електричторами і піднімальними гвинтами з гайками, ванного або гідравлічного двигуна. тажопасажирський ліфт, шахта якого розміщена На Фіг.1 приведений пристрій для зведення усередині шахтного підйомника, а двері шахти монолітних залізобетонних споруд, загальний вид; установлені на робочій площадці, при цьому стійкі, на Фіг.2 - поздовжній розріз стійки; Фіг.З - поздовжщо мають муфти з'єднані один з одним у стик ченій розріз ригеля, Фіг.4 - вузол з'єднання елементів рез опорні стакани, ригелі і розкоси, виконані зі шахтного підйомника. сталевих труб, причому ригелі і розкоси прикріплені до стійки болтами через отвори в опорних Пристрій для зведення монолітних залізобестаканах, муфтах і стійках [Справочник по специатонних споруд, зокрема висотних (Фіг. 1), містить льным работам. Высотные железобетонные соошахтний підйомник 1. На шахтному підйомнику 1 ружения. Кол.авт. Под.ред. А.В. Чернова и Л.И. встановлена опорно-переставна рама 2 і каркас З, Кеймаха, Стройиздат, М.,1968, с.88-92]. що кінематичне зв'язані між собою направляючими 4. Пристрій містить підвісну робочу площадку 5, Ознаки найбільш близького аналога, що збігає що з однієї сторони за допомогою зовнішньої підз суттєвими ознаками корисної моделі, що заявлявіски 6 прикріплена до нижньої частини опорноється: шахтний підйомник, який складається з переставної рами 2, а з іншого боку - до шахтного з'єднаних один з одним у стик через опорні стакапідйомника 1. До робочої площадки 5 підвішена ни стійок з муфтами і прикріплених до стійок болзовнішня опалубка 7 і підвісні риштовання 8. На тами через отвори в опорних стаканах, муфтах і опорно-переставній рамі 2 установлений механізм стійках, ригелів і розкосів, виконаних зі сталевих 9 підйому робочої площадки і вантожопасажирське труб; взаємозв'язана із шахтним підйомником підліфтове устаткування 10. До підвісної робочої вісна робоча площадка; механізм підйому робочої площадки 5 жорстко прикріплені нижніми кінцями площадки. внутрішні підвіски 11, а верхніми - до каркаса 3. Не регламентована довжина розміщення верШахтний підйомник 1 закріплений одним кінцем хнього кінця стійки усередині опорного стакана не сталевих гнучких зв'язків 12 до стовбура споруди забезпечує стійкої установки нижнього кінця стійки 13, що зводиться, а іншим - до вузлів з'єднання наступної секції шахтного підйомника в процесі елементів шахтного підйомника 1 (Фіг.2). Шахтний його монтажу. При цьому недостатньо стійко з'єдпідйомник 1 складається зі з'єднаних один з одним нані кінці стійок у стик один з одним в опорних стау стик через опорні стакани 14 стійок 15, а також канах не дозволяють точно установити в задане ригелів 16 і розкосів 17, виконаних зі сталевої труположення ригелі і розкоси. Кріплення кінців ригеби. Опорний стакан 14 жорстко прикріплений за лів і розкосів за допомогою болтових з'єднань чедопомогою зварювального з'єднання до верхньої рез отвори в муфтах і опорних стаканах нестійко частини стійки 15 на половину висоти стакана. На закріплених стійок значно знижують надійність кінцях ригелів 16 і розкосів 17 виконані елемент пристрою в процесі його експлуатації і збільшують стискання 18 довжиною, рівною 2,8-2,9 діаметра трудомісткість монтажу всієї конструкції. сталевої труби (Фіг.З). Ригелі і розкоси прикріплені В основу корисної моделі поставлена задача за допомогою болтового з'єднання 19 до опорних удосконалення пристрою для зведення монолітних стаканів 14 і до жорстко закріплених на середній залізобетонних споруд, у якому за рахунок консчастині стійки муфтам 20 із зовнішньої сторони труктивних особливостей забезпечується стійке (Фіг.4). з'єднання елементів шахтного підйомника, що приводить до підвищення надійності пристрою. Пристрій працює наступним чином. Поставлена задача вирішується за рахунок тоДо початку робіт зі зведення монолітних заліго, що в пристрої для зведення монолітних залізозобетонних споруд виробляється монтаж елеменбетонних споруд, що включає шахтний підйомник, тів шахтного підйомника 1 - стійок 15, ригелів 16 і який складається з з'єднаних у стик через опорні розкосів 17. В опорно-переставну раму 2 установстакани стійок з муфтами і прикріплених до стійок люються стійки 15, що розкріплюються ригелями болтами через отвори в опорних стаканах, муфтах 16 і розкосами 17, на кінцях яких виконані елемент і стійках, ригелів і розкосів, виконаних зі сталевих стискання 18 довжиною, рівною 2,8-2,9 діаметра труб, взаємозв'язана із шахтним підйомником підсталевої труби. Ригелі і розкоси прикріплюються вісна робоча площадка, механізм підйому робочої за допомогою болтового з'єднання 19 до опорних площадки, відповідно до корисної моделі опорний стаканів 14 і до жорстко закріплених на середній стакан жорстко прикріплений за допомогою звачастині стійки муфтам 20 із зовнішньої сторони на рювального з'єднання до верхньої частини стійки з висоту нижнього ярусу. Після установки підвісної розміщенням усередині нього верхнього кінця стійробочої площадки 5, що з однієї сторони за допоки, щонайменше, на половину висоти стакана, на могою зовнішньої підвіски 6 прикріплена до нижкінцях ригелів і розкосів виконані елемент стисньої частини опорно-переставної рами 2, а з іншокання довжиною, рівною 2,8-2,9 діаметра сталевої го боку - до шахтного підйомника 1, труби, при цьому ригелі і розкоси прикріплені до установлюються стійки 14 другої секції шахтного опорних стаканів і до жорстко закріплених на сепідйомника 1 і монтуються ригелі 15 і розкоси 16 редній частині стійки муфтам із зовнішньої сторона верхньому ярусі першої секції і нижньому ярусі ни. другої секції шахтного підйомника 1. Після установки ригелів і розкосів в опорних стаканах 14 і муфДоцільне виконання механізму підйому роботах 20, вони скріплюються болтовим з'єднанням чої площадки у вигляді талі при цьому необхідно 19. постачити підвісну робочу площадку гаками. Доцільно, щоб механізм підйому складався з Переміщення по висоті підвісної робочої пло 11432 щадки 5 з підвішеним до неї зовнішньою опалубтажу вантажопасажирському ліфтовому устаткукою 7 і підвісним риштуванням 8 щодо шахтного ванні 10 і вивантажуються з нього на підвісну ропідйомника 1 при зведенні споруди здійснюється бочу площадку 5. Підйом монтажників у зону за допомогою опорно-переставної рами 2 і каркаси проведення робіт здійснюється ліфтовим устатку3. При включенні механізму 9 підйому каркас З ванням 10. спирається на шахтний підйомник 1, опорноДемонтаж шахтного підйомника після закінпереставна рама 2 займає крайнє верхнє полочення робіт роблять з підвісної робочої площадки . ження. За допомогою механізму 9 підйому відбуСтійке з'єднання стійок шахтного підйомника вається переміщення каркаса 3 на висоту кроку забезпечується твердим кріпленням опорного стапідйому, при цьому опорно-переставна рама 2 кана за допомогою зварювального з'єднання до залишається нерухомої. Після обпирання каркаса верхньої частини стійки з розміщенням усередині З на шахтний підйомник 1 опорно-переставна ранього верхнього кінця стійки, не більш ніж, на пома 2 знову повертається в крайнє верхнє пололовину висоти опорного стакана. ження, проводиться монтаж елементів шахтного Стійкість з'єднання конструкції шахтного підпідйомника 1 і направляючих 4. Опорнойомника за рахунок надійного кріплення вузлів переставна рама 2 і каркас 3 спираються на опорні конструкції забезпечується при виконанні на кінцях стакани 14, закріплені на стійках шахтного підйомригелів і розкосів довжини стиску 2,8-2,9 діаметри ника 1. Зовнішні підвіски 6, за допомогою яких підсталевої труби. Тому що при виконанні на кінцях вісна робоча площадка 5 підвішена до опорноригелів і розкосів довжини стиску сполучної частипереставної рами 2, призначені для підтримки ни більш ніж на 2,9 діаметри сталевої труби пристійкого розташування підвісної робочої площадки водить до утрати жорсткості ригелів і розкосів, а 5. Стійке вертикальне положення відносно спорупри довжині менш чим 2,8 діаметри сталевої труби ди 13, що зводиться, підвісної робочої площадки 5 приводить до зниження надійності кріплення їх до забезпечено внутрішніми підвісками 12. В міру стійок шахтного підйомника. зведення споруди 13 і зменшення довжини окружТаке виконання пристрою для зведення мононості опалубки 7, підвісне риштування 8 перемілітних залізобетонних споруд дозволяє збільшити щаються в напрямку до центра споруди 13, що стійкість з'єднання стійок шахтного підйомника, зводиться. Елементи, що йдуть на монтаж, і матенадійність з'єднання вузлів шахтного підйомника, ріали, необхідні для бетонних, антикорозійних і тим самим, підвищуючи надійність усієї конструкфутерувальних робіт доставляються в зону монції. Фіг. 1 11432 20 Фіг. З Фіг. 2 17 16 Фіг. 4 Комп'ютерна верстка В Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
