Запобіжна вибухова речовина

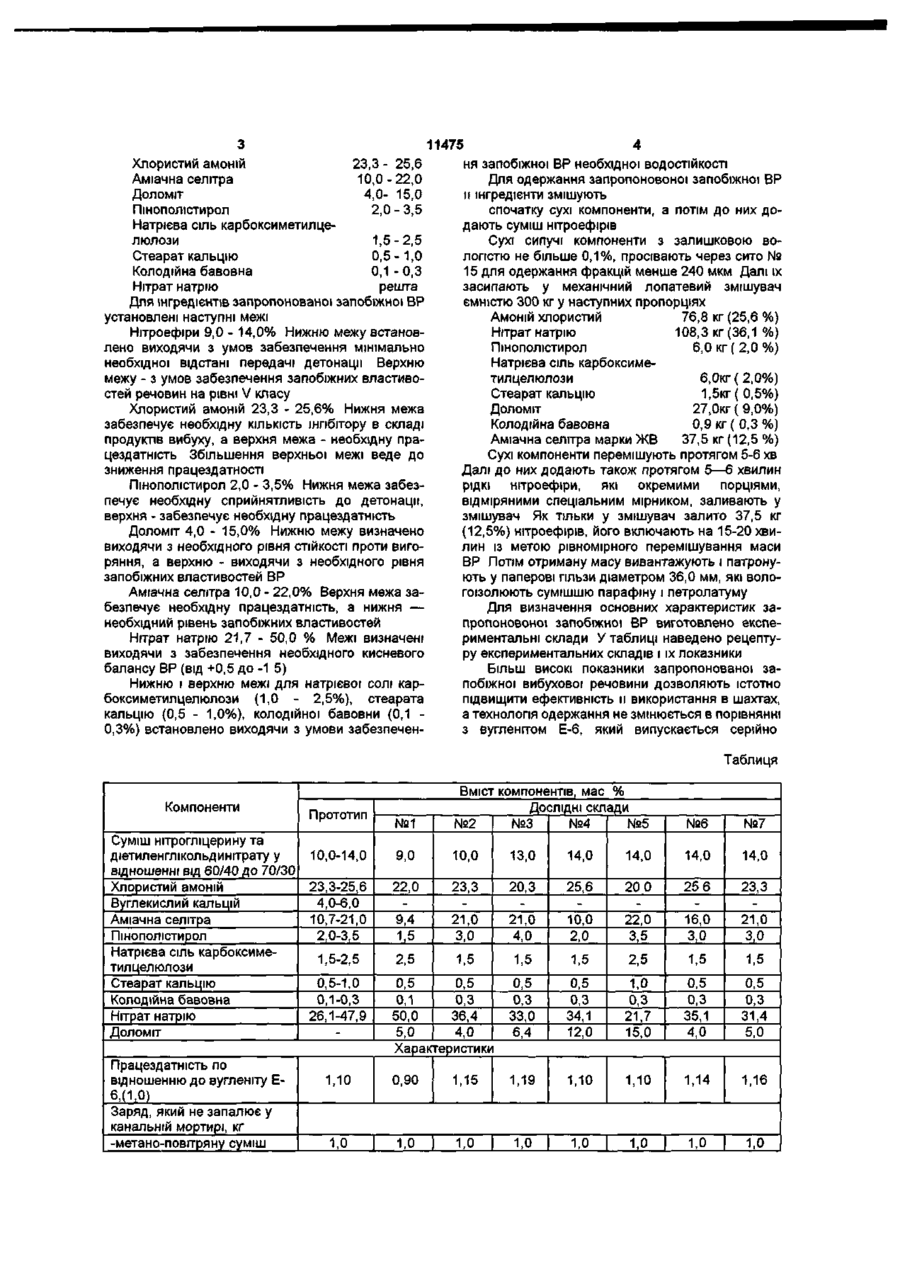

Запобіжна вибухова речовина, яка містить суміш нітрогліцерину з діетиленглікольдинітратом у відношенні від 60/40 до 70/30, нітрат натрію, хлористий амоній, пінополістирол, натрієву сіль карбоксиметилцелюлози, стеарат кальцію, аміачну селітру та колодійну бавовну, який відрізняється Запропонована корисна модель належить до засобів проведення підривних робіт, а конкретніше до запобіжних вибухових речовин, використовуваних для руйнування гірського масиву у вибоях виробок вугільних шахт, небезпечних по вибухах газу та вугільного пилу Відома запобіжна вибухова речовина, яка містить наступні інгредієнти у співвідношенні, мас % Суміш нітроефірів 14,0 ± 1,00 Нітрат азотнокислий 46,3 ± 2,00 Амоній хлористий 29,7 ±1,00 Натрій хлористий 7,0 ± 0,70 Борошно деревне 2,5 ± 0,30 Кальцію стеарат 1,0 ± 0,20 Бавовна колодійна 0,2 ± 0,05 Натрій вуглекислий 0,2 ±0,10 (понад 100) [див ДСТ 21983-76 Речовини вибухові промислові Побідити й вугленіти Технічні умови] До основних недоліків відомої запобіжної вибухової речовини відносяться низькі ВОДОСТІЙКІСТЬ та СТІЙКІСТЬ проти вигоряння Відома також запобіжна вибухова речовина, яка містить такі інгредієнти в КІЛЬКОСТІ, мас % Суміш нітроефірів 10,0 -14,00 Амоній хлористий 23,3-25,60 Кальцію стеарат 0,5 - 1,00 Бавовна колодійна 0,1 - 0,30 Кальцій вуглекислий 4,0 - 6,00 тим, що містить доломіт при співвідношенні компонентів, мас % Суміш нітрогліцерину з діетиленглікольдинітратом у відношенні від 60/40 до 70/30 Хлористий амоній Аміачна селітра Доломіт Пінополістирол Натрієва сіль карбоксиметилцелюлози Стеарат кальцію Колодійна бавовна Нітрат натрію наступному 10,023,310,04,02,0 14,0 25,6 22,0 15,0 -3,5 1,5 -2,5 0,5 -1,0 0,1 -0,3 решта Аміачна селітра 10,7-21,0 Пінополістирол 2,0 - 3,5 Натрієва сіль карбоксиметилцелюлози 1,5-2,5 Нітрат натрію решта [див авт свід № 1594918, бувш СРСР, С06В31/20, не публ ] До основних недоліків відомої запобіжної вибухової речовини, визначеної за прототип, належить низький рівень запобіжних властивостей при висадженні заряду вибухової речовини в кутовій мортирі (межовий заряд складає 100 г) У основу корисної моделі поставлено завдання зі створення запобіжної вибухової речовини, використання нового інгредієнта у якій дозволяє збільшити межовий заряд випробовуваної вибухової речовини у кутовій мортирі Поставлене завдання розв'язується за рахунок того, що запобіжна вибухова речовина, яка містить суміш нітрогліцерину з діетиленглікольдинітратом у відношенні від 60/40 до 70/30, нітрат натрію, хлористий амоній, пінополістирол, натрієву сіль карбоксиметилцелюлози, стеарат кальцію, аміачну селітру і колодійну бавовну, ВІДПОВІДНО ДО корисної моделі, містить доломіт при наступному співвідношенні компонентів, мас % Суміш нітрогліцерину з діетиленглікольдинітратом у відношенні від 60/40 до 70/30 10,0-14,0 ю О) 11475 Хлористий амоній 23,3 - 25,6 Аміачна селітра 10,0 - 22,0 Доломіт 4,0- 15,0 Пінополістирол 2,0 - 3,5 Натрієва сіль карбоксиметилцелюлози 1,5-2,5 Стеарат кальцію 0,5 -1,0 Колодійна бавовна 0,1 - 0,3 Нітрат натрію решта Для інгредієнтів запропонованої запобіжної ВР установлені наступні межі Нітроефіри 9,0 - 14,0% Нижню межу встановлено виходячи з умов забезпечення мінімально необхідної відстані передачі детонації Верхню межу - з умов забезпечення запобіжних властивостей речовин на рівні V класу Хлористий амоній 23,3 - 25,6% Нижня межа забезпечує необхідну КІЛЬКІСТЬ інгібітору в складі продуктів вибуху, а верхня межа - необхідну працездатність Збільшення верхньої межі веде до зниження працездатності Пінополістирол 2,0 - 3,5% Нижня межа забезпечує необхідну сприйнятливість до детонації, верхня - забезпечує необхідну працездатність Доломіт 4,0 - 15,0% Нижню межу визначено виходячи з необхідного рівня СТІЙКОСТІ проти вигоряння, а верхню - виходячи з необхідного рівня запобіжних властивостей ВР Аміачна селітра 10,0 - 22,0% Верхня межа забезпечує необхідну працездатність, а нижня — необхідний рівень запобіжних властивостей Нітрат натрію 21,7 - 50,0 % Межі визначені виходячи з забезпечення необхідного кисневого балансу ВР (від +0,5 до -1 5) Нижню і верхню межі для натрієвої солі карбоксиметилцелюлози (1,0 - 2,5%), стеарата кальцію (0,5 - 1,0%), колодійної бавовни (0,1 0,3%) встановлено виходячи з умови забезпечен ня запобіжної ВР необхідної ВОДОСТІЙКОСТІ Для одержання запропоновоної запобіжної ВР н інгредієнти змішують спочатку сухі компоненти, а потім до них додають суміш нітроефірів Сухі сипучі компоненти з залишковою вологістю не більше 0,1%, просівають через сито № 15 для одержання фракцій менше 240 мкм Далі їх засипають у механічний лопатевий змішувач ємністю 300 кг у наступних пропорціях Амоній хлористий 76,8 кг (25,6 %) Нітрат натрію 108,3 кг (36,1 %) Пінополістирол 6,0 кг ( 2,0 %) Натрієва сіль карбоксиметилцелюлози 6,0кг (2,0%) Стеарат кальцію 1,5кг ( 0,5%) Доломіт 27,0КГ ( 9,0%) Колодійна бавовна 0,9 кг ( 0,3 %) Аміачна селітра марки ЖВ 37,5 кг (12,5 %) Сухі компоненти перемішують протягом 5-6 хв Далі до них додають також протягом 5—6 хвилин рідкі нітроефіри, які окремими порціями, відміряними спеціальним мірником, заливають у змішувач Як тільки у змішувач залито 37,5 кг (12,5%) нітроефірів, його включають на 15-20 хвилин із метою рівномірного перемішування маси ВР Потім отриману масу вивантажують і патронують у паперові гільзи діаметром 36,0 мм, які вологоїзолюють сумішшю парафіну і петролатуму Для визначення основних характеристик запропоновоної запобіжної ВР виготовлено експериментальні склади У таблиці наведено рецептуру експериментальних складів і їх показники Більш ВИСОКІ показники запропонованої запобіжної вибухової речовини дозволяють істотно підвищити ефективність м використання в шахтах, а технологія одержання не змінюється в порівнянні з вугленітом Е-6, який випускається серійно Таблиця Компоненти Суміш нітрогліцерину та діетиленглікольдинітрату у відношенні від 60/40 до 70/30 Хлористий амоній Вуглекислий кальцій Аміачна селітра Пінополістирол Натрієва сіль карбоксиметилцелюлози Стеарат кальцію Колодійна бавовна Нітрат натрію Доломіт Працездатність по відношенню до вугленіту Е6,(1,0) Заряд, який не запалює у канальній мортирі, кг -метано-повітряну суміш №1 Вміст компонентів, мас % Дослідні склади №4 №2 №3 №5 №6 J №7 10,0-14,0 9,0 10,0 13,0 14,0 14,0 14,0 14,0 23,3-25,6 4,0-6,0 10,7-21,0 2,0-3,5 22,0 9,4 1,5 23,3 21,0 3,0 20,3 21,0 4,0 25,6 10,0 2,0 20 0 22,0 3,5 25 6 16,0 3,0 23,3 21,0 3,0 1,5-2,5 2,5 1,5 1,5 1,5 2,5 1,5 1,5 0,5 0,3 33,0 6,4 0,5 0,3 34,1 12,0 1,0 0,3 21,7 15,0 0,5 0,3 35,1 4,0 0,5 0,3 31,4 5,0 Прототип 0,5-1,0 0,1-0,3 26,1-47,9 0,5 0,5 0,3 0,1 50,0 36,4 5,0 4,0 Характеристики 1,10 0,90 1,15 1,19 1,10 1,10 1,14 1,16 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 11475 Продовження табл Вміст компонентів, мас % Компоненти -пилоповітряну суміш Підпалювання, П50, г Передача детонації, см - сухі патрони - мокрі патрони Вміст у продуктах вибуху, л/кг - окису вуглецю - окису азоту - аміаку - умовного окису вуглецю Межевий заряд ВР в кутовій мортирі, кг Комп'ютерна верстка М Клюкін Прототип ДОСЛІДНІ склади №2 1,0 №3 1,0 №4 1,0 №5 1,0 №6 1,0 №7 1,0 №1 0,4 1,4-0,4 1,95 1,25 2,00 2,10 1,79 2,10 1,31 10,0 4,0 5 2 9 7 11 8 14 11 14 10 13 11 8 7 16,0 1,52 4,57 30,45 13,21 1,65 2,73 26,65 14,69 1,82 1,84 28,33 16,71 1,76 1,71 29,84 13,54 1,65 2 73 26,98 15,33 1,80 1,64 28,67 14,87 1,63 2,3 27,77 13,45 1,71 1,68 26 23 0,1 >0,6 0,5 0,2 0,2 0,2 0,2 0,2 Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
