Запобіжна вибухова речовина
Номер патенту: 56288
Опубліковано: 15.05.2003
Автори: Шамсутдінов Каміль Кашфійович, Філатов Володимир Михайлович, Зенін Валерій Іванович, Шевцов Віктор Олексійович, Набіулін Ахат Сахійович, Манжос Юрій Вікторович
Формула / Реферат
1. Запобіжна вибухова речовина, яка містить рідкі нітроефіри, нітрат натрію, нітрат амонію, хлорид амонію, інгібітор підпалювання запобіжної вибухової речовини, водоперепиняючу добавку, стеарат кальцію або цинку, яка відрізняється тим, що додатково містить розпушувач, при такому співвідношенні компонентів мас.%:
рідкі нітроефіри
8,0 - 12,6
нітрат амонію
5,0 - 20,0
хлорид амонію
20,0 - 28,5
інгібітор підпалювання
3,0 - 8,0
розпушувач
0,3 - 3,5
водоперепиняюча добавка
1,0 - 4,5
стеарат кальцію або цинку
0,3 - 1,0
нітрат натрію
решта.
2. Запобіжна вибухова речовина по п. 1, яка відрізняється тим, що містить розпушувач, обраний з ряду: деревинне борошно, просочене антипіреном деревинне борошно, затверділу піну сечовино-формальдегідної смоли, спучений вермикуліт, мікросфери, перліт.
3. Запобіжна вибухова речовина по п. 1, яка відрізняється тим, що містить інгібітор підпалювання, обраний з ряду: фосфогіпс, карбонат кальцію, суміш фосфогіпсу з карбонатом кальцію у співвідношенні від 1:10 до 10:1.
4. Запобіжна вибухова речовина по п. 1, яка відрізняється тим, що містить водоперепиняючу добавку, обрану з ряду: натрієва сіль карбоксиметилцелюлози, борошно злаків, суміш борошна злаків з натрієвою сіллю карбоксиметилцелюлози у співвідношенні від 1:7 до 7:1.
Текст

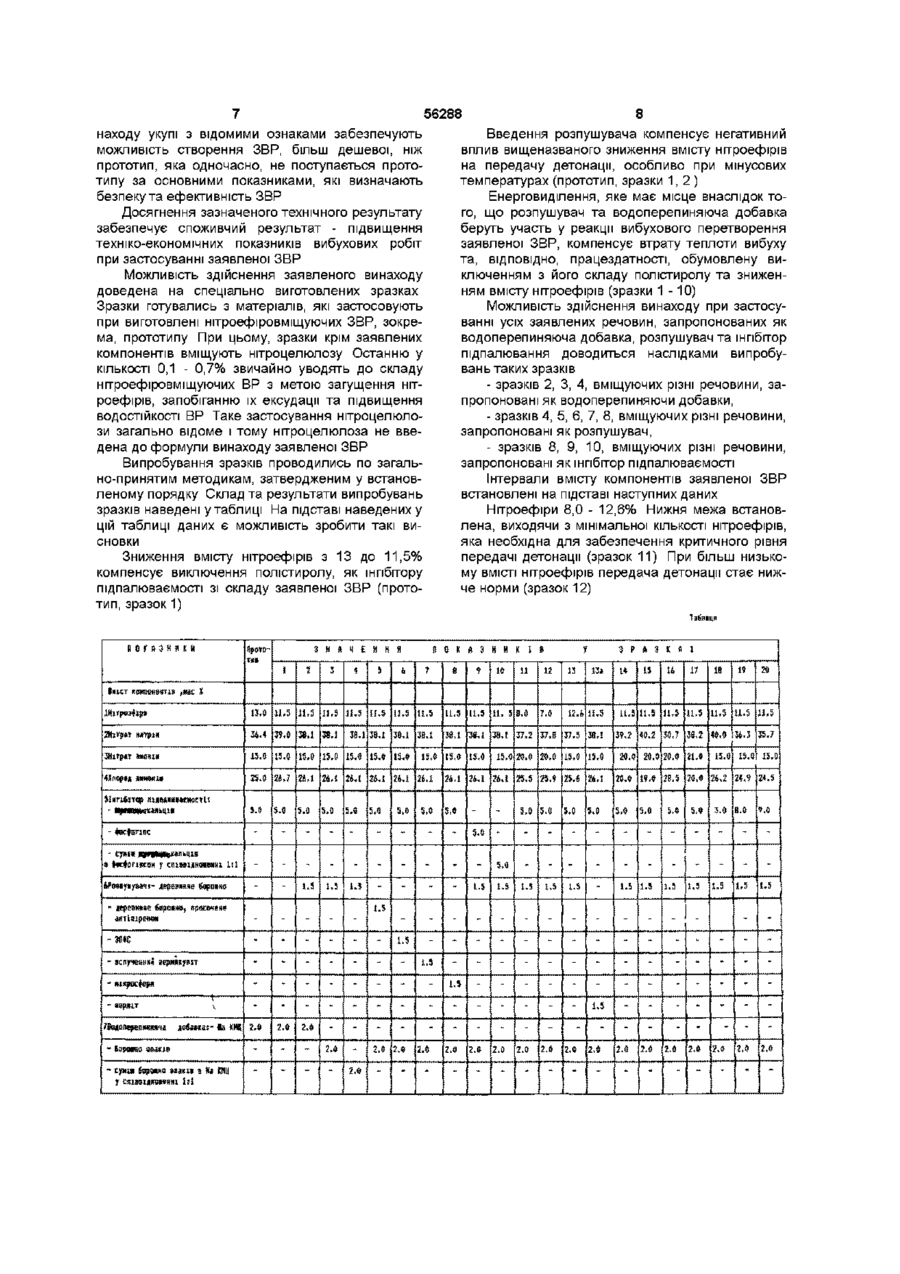

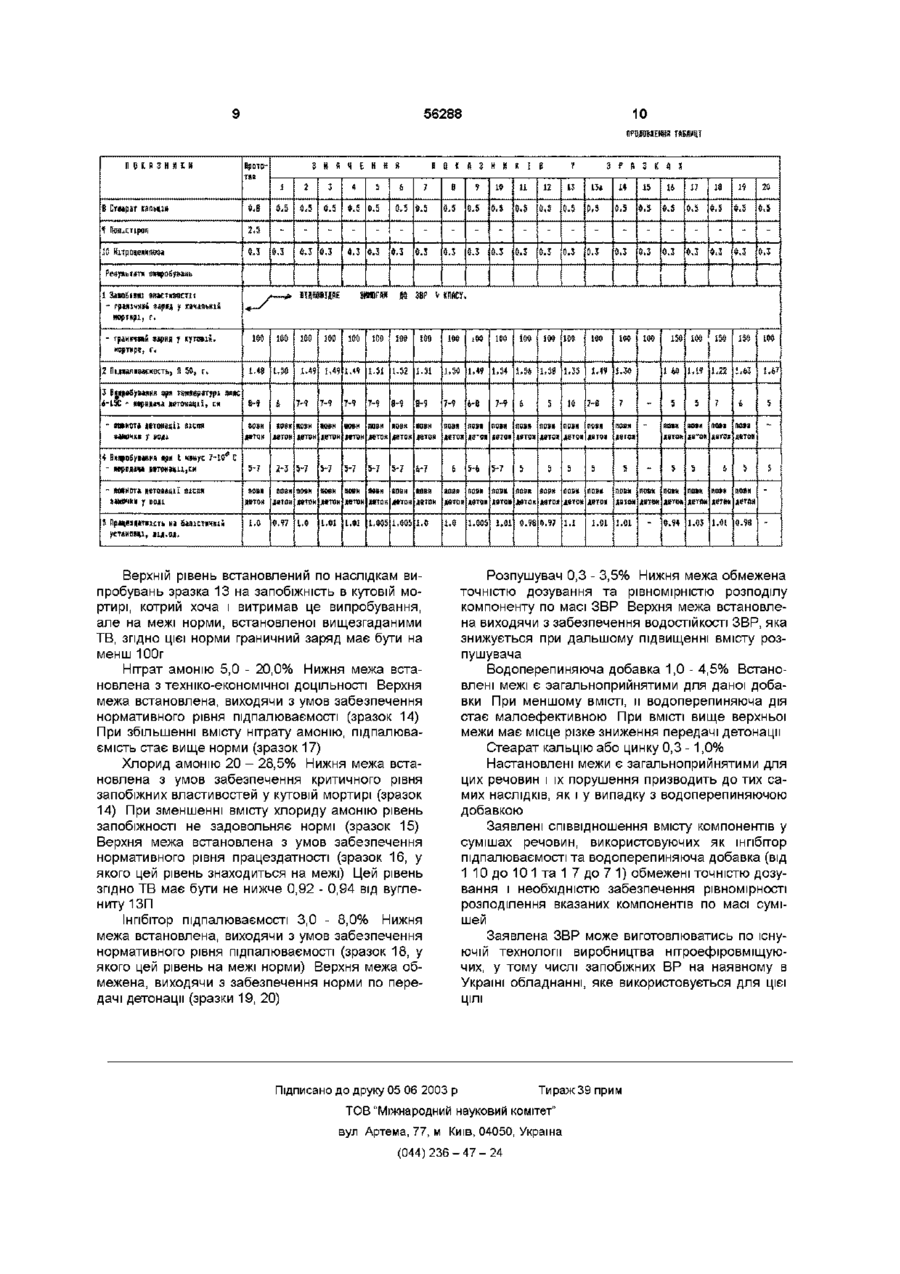

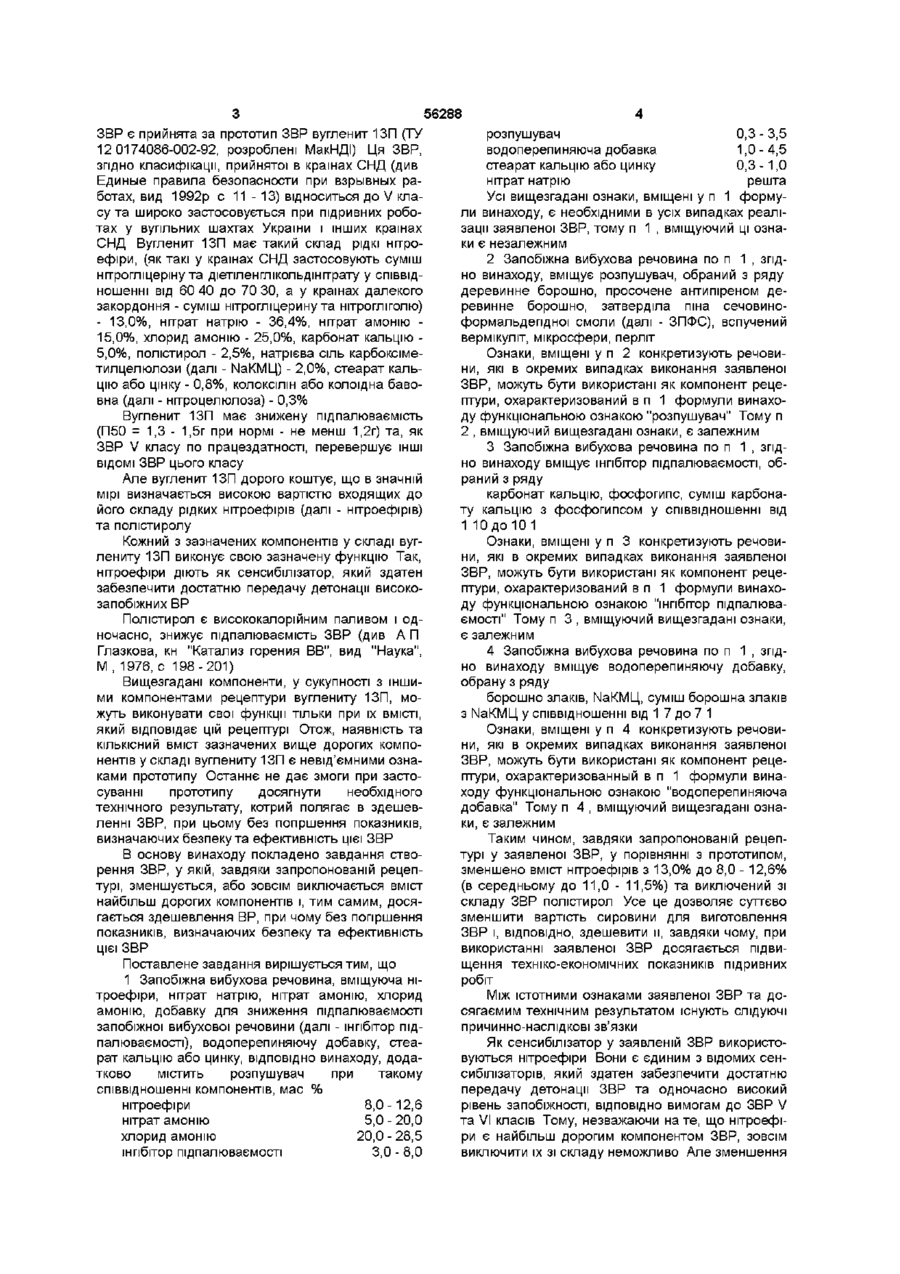

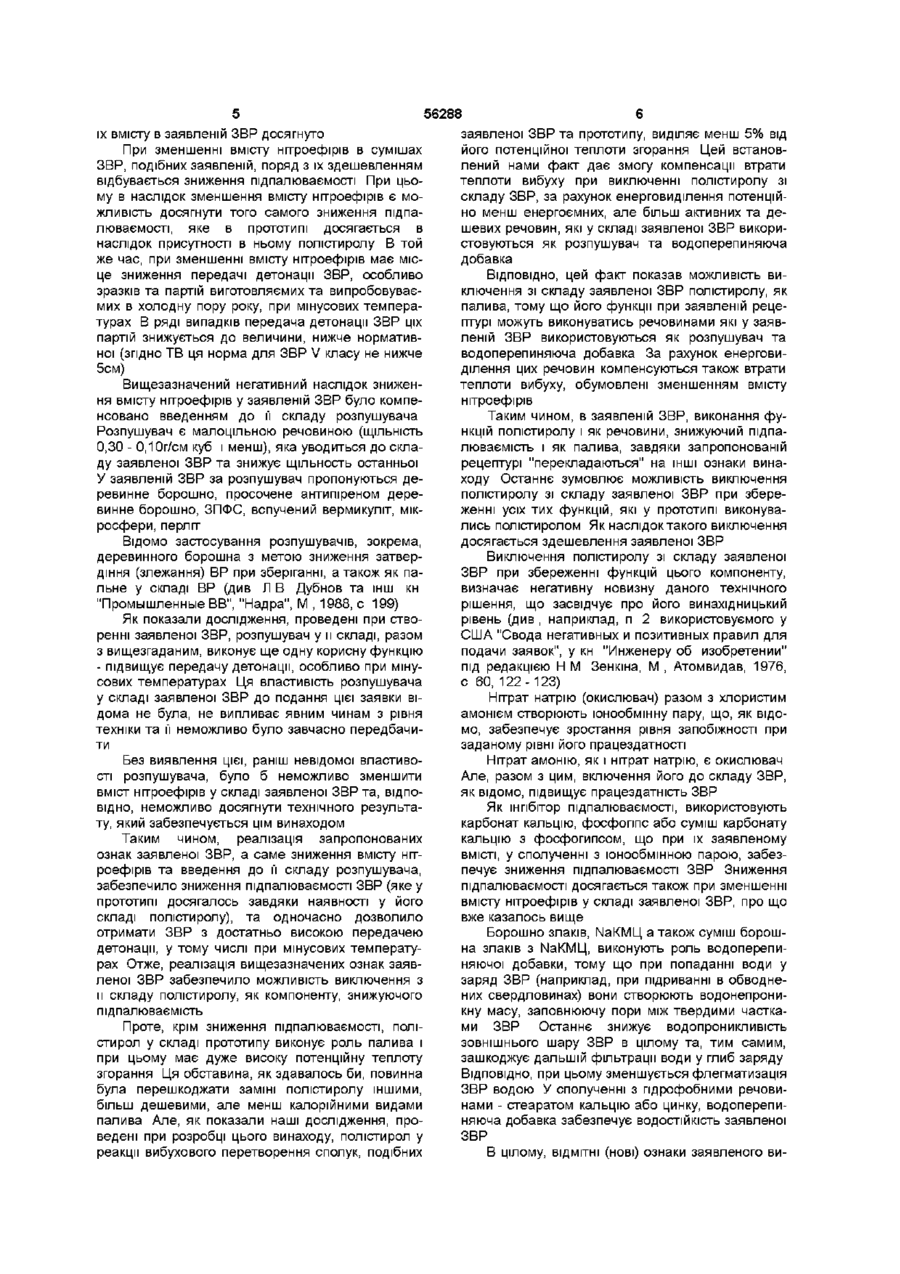

1 Запобіжна вибухова речовина, яка містить рідкі нітроефіри, нітрат натрію, нітрат амонію, хлорид амонію, інгібітор підпалювання запобіжної вибухової речовини, водоперепиняючу добавку, стеарат кальцію або цинку, яка відрізняється тим, що додатково містить розпушувач, при такому співвідношенні компонентів мас % рідкі нітроефіри 8,0 -12,6 нітрат амонію 5,0 - 20,0 хлорид амонію 20,0 - 28,5 інгібітор підпалювання 3,0 - 8,0 розпушувач 0,3 - 3,5 водоперепиняюча добавка 1,0 - 4,5 стеарат кальцію або цинку 0,3 -1,0 нітрат натрію решта 2 Запобіжна вибухова речовина по п 1, яка відрізняється тим, що містить розпушувач, обраний з ряду деревинне борошно, просочене антипіреном деревинне борошно, затверділу піну сечовино-формальдепдної смоли, спучений вермикуліт, мікросфери, перліт 3 Запобіжна вибухова речовина по п 1, яка відрізняється тим, що містить інгібітор підпалювання, обраний з ряду фосфогіпс, карбонат кальцію, суміш фосфогіпсу з карбонатом кальцію у співвідношенні від 1 10 до 10 1 4 Запобіжна вибухова речовина по п 1, яка відрізняється тим, що містить водоперепиняючу добавку, обрану з ряду натрієва сіль карбоксиметилцелюлози, борошно злаків, суміш борошна злаків з натрієвою сіллю карбоксиметилцелюлози у співвідношенні від 1 7 до 7 1 О 00 00 Винахід відноситься до промислових вибухових речовин (ВР), а саме до запобіжних ВР (ЗВР), призначених для підривних робіт у вугільних шахтах, небезпечних по вибуху газу та (або) пилу Відома англійська ЗВР "Керріфрекс", вміщуюча рідкі нітроефіри - 9%, нітрат натрію - 46,5%, нітрат амонію - 10%, хлорід амонію 28%, паливні добавки (очеретяне борошно та діамонійфосфат) 6%, ІНШІ добавки - 0,5% (див кн Кутузов Б Н та ІНШІ "Взрывные работы в опасных условиях угольных шахт", Надра, М, 1979, с 46 - 51) Ознаками, загальними для даного аналогу та заявленої ЗВР є наявність у їх складі рідких нітроефірів, нітрату натрію, нітрату амонію, хлориду амонію Недопіком аналога є його незадовільна СТІЙКІСТЬ до підпалювання, в наслідок чого, наприклад, у 1963 р на шахтах Англії сталося 6 підпалювань цієї ЗВР, які є одними з головних причин вибухів газу та пилу при підривних роботах у вугі льних шахтах Світовий ДОСВІД засвідчує, що найбільш ефективний шлях запобігання підпалюванню - підвищення СТІЙКОСТІ ВР до підпалювання шляхом зменшення їх горючості (підпалюваємості) У країнах СНД принято характеризувати підпалюваємость показником П50 - величиною наважки стандартної запалювальної суміші, яка дає 50% підпалювань випробуваної ЗВР у манометричній бомбі (див нормативний документ "Технические требования к патронированным ВВ V и VI классов с повышенной устойчивостью к выгоранию и методики их испытаний", МакНДІ, Макіївка, 1984 - далі, для скорочення - ТВ) Чім більше П50, тим нижче підпалюваємость та, ВІДПОВІДНО, вище СТІЙКІСТЬ ДО підпалювання Згідно ЗІ згаданими ТВ, П50 у наново розробляємих ЗВР повинно бути не нижче 1,2г Найбільш близьким по складу до заявленої (О ю 56288 ЗВР є прийнята за прототип ЗВР вугленит 13П (ТУ 0,3-3,5 розпушувач 12 0174086-002-92, розроблені МакНДІ) Ця ЗВР, 1,0-4,5 водоперепиняюча добавка згідно класифікації, прийнятої в країнах СНД (див 0,3-1,0 стеарат кальцію або цинку Единые правила безопасности при взрывных рарешта нітрат натрію ботах, вид 1992р с 11-13) відноситься до V клаУсі вищезгадані ознаки, вміщені у п 1 формусу та широко застосовується при підривних роболи винаходу, є необхідними в усіх випадках реалітах у вугільних шахтах України і інших країнах зації заявленої ЗВР, тому п 1 , вміщуючий ці ознаСНД Вугленит 13П має такий склад рідкі нітроки є незалежним ефіри, (як такі у країнах СНД застосовують суміш 2 Запобіжна вибухова речовина по п 1 , згіднітрогліцеріну та діетіленглікольдшітрату у співвідно винаходу, вміщує розпушувач, обраний з ряду ношенні від 60 40 до 70 ЗО, а у країнах далекого деревинне борошно, просочене антипіреном дезакордоння - суміш нітрогліцерину та нітрогліголю) ревинне борошно, затверділа піна сечовино- 13,0%, нітрат натрію - 36,4%, нітрат амонію формальдепдної смоли (далі - ЗПФС), вспучений 15,0%, хлорид амонію - 25,0%, карбонат кальцію вермікуліт, мікросфери, перліт 5,0%, полістирол - 2,5%, натрієва сіль карбоксімеОзнаки, вміщені у п 2 конкретизують речовитилцелюлози (далі - ЫаКМЦ) - 2,0%, стеарат кальни, які в окремих випадках виконання заявленої цію або цінку - 0,8%, КОЛОКСІЛІН або колоїдна бавоЗВР, можуть бути використані як компонент рецевна (далі - нітроцелюлоза) - 0,3% птури, охарактеризований в п 1 формули винаходу функціональною ознакою "розпушувач" Тому п Вугленит 13П має знижену підпалюваємість (П50 = 1,3 - 1,5г при нормі - не менш 1,2г) та, як 2 , вміщуючий вищезгадані ознаки, є залежним ЗВР V класу по працездатності, перевершує ІНШІ 3 Запобіжна вибухова речовина по п 1 , згідВІДОМІ ЗВР цього класу но винаходу вміщує інгібітор підпалюваємості, обраний з ряду Але вугленит 13П дорого коштує, що в значній мірі визначається високою вартістю входящих до карбонат кальцію, фосфогипс, суміш карбонайого складу рідких нітроефірів (далі - нітроефірів) ту кальцію з фосфогипсом у співвідношенні від та полістиролу 1 10 до 10 1 Кожний з зазначених компонентів у складі вугОзнаки, вміщені у п 3 конкретизують речовилениту 13П виконує свою зазначену функцію Так, ни, які в окремих випадках виконання заявленої нітроефіри діють як сенсибілізатор, який здатен ЗВР, можуть бути використані як компонент рецезабезпечити достатню передачу детонації високоптури, охарактеризований в п 1 формули винахозапобіжних ВР ду функціональною ознакою "інгібітор підпалюваємості" Тому п 3 , вміщуючий вищезгадані ознаки, Полістирол є висококалорійним паливом і одє залежним ночасно, знижує підпалюваємість ЗВР (див А П Глазкова, кн "Катализ горения ВВ", вид "Наука", 4 Запобіжна вибухова речовина по п 1 , згідМ , 1976, с 198-201) но винаходу вміщує водоперепиняючу добавку, обрану з ряду Вищезгадані компоненти, у сукупності з іншими компонентами рецептури вуглениту 13П, моборошно злаків, ЫаКМЦ, суміш борошна злаків жуть виконувати свої функції тільки при їх ВМІСТІ, 3 ЫаКМЦ у співвідношенні від 1 7 до 7 1 який відповідає цій рецептурі Отож, наявність та Ознаки, вміщені у п 4 конкретизують речовиКІЛЬКІСНИЙ вміст зазначених вище дорогих компони, які в окремих випадках виконання заявленої нентів у складі вуглениту 13П є невід'ємними ознаЗВР, можуть бути використані як компонент рецеками прототипу Останнє не дає змоги при застоптури, охарактеризованный в п 1 формули винасуванні прототипу досягнути необхідного ходу функціональною ознакою "водоперепиняюча технічного результату, котрий полягає в здешевдобавка" Тому п 4 , вміщуючий вищезгадані озналенні ЗВР, при цьому без погіршення показників, ки, є залежним визначаючих безпеку та ефективність цієї ЗВР Таким чином, завдяки запропонованій рецептурі у заявленої ЗВР, у порівнянні з прототипом, В основу винаходу покладено завдання ствозменшено вміст нітроефірів з 13,0% до 8,0 - 12,6% рення ЗВР, у якій, завдяки запропонованій рецеп(в середньому до 11,0 - 11,5%) та виключений зі турі, зменшується, або зовсім виключається вміст складу ЗВР полістирол Усе це дозволяє суттєво найбільш дорогих компонентів і, тим самим, досязменшити вартість сировини для виготовлення гається здешевлення ВР, при чому без погіршення ЗВР і, ВІДПОВІДНО, здешевити її, завдяки чому, при показників, визначаючих безпеку та ефективність використанні заявленої ЗВР досягається підвицієї ЗВР щення техніко-економічних показників підривних Поставлене завдання вирішується тим, що робіт 1 Запобіжна вибухова речовина, вміщуюча нітроефіри, нітрат натрію, нітрат амонію, хлорид Між ІСТОТНИМИ ознаками заявленої ЗВР та доамонію, добавку для зниження підпалюваємості сягаємим технічним результатом існують слідуючі запобіжної вибухової речовини (далі - інгібітор підпричинно-наслідкові зв'язки пал юваємості), водоперепиняючу добавку, стеаЯк сенсибілізатор у заявленій ЗВР використорат кальцію або цинку, ВІДПОВІДНО винаходу, додавуються нітроефіри Вони є єдиним з відомих сентково містить розпушувач при такому сибілізаторів, який здатен забезпечити достатню співвідношенні компонентів, мас % передачу детонації ЗВР та одночасно високий рівень запобіжності, ВІДПОВІДНО вимогам до ЗВР V нітроефіри 8,0 -12,6 та VI класів Тому, незважаючи нате, що нітроефінітрат амонію 5,0 - 20,0 ри є найбільш дорогим компонентом ЗВР, зовсім хлорид амонію 20,0 - 28,5 виключити їх зі складу неможливо Але зменшення інгібітор підпалюваємості 3,0 - 8,0 56288 їх вмісту в заявленій ЗВР досягнуто При зменшенні вмісту нітроефірів в сумішах ЗВР, подібних заявленій, поряд з їх здешевленням відбувається зниження підпалюваємості При цьому в наслідок зменшення вмісту нітроефірів є можливість досягнути того самого зниження підпалюваємості, яке в прототипі досягається в наслідок присутності в ньому полістиролу В той же час, при зменшенні вмісту нітроефірів має місце зниження передачі детонації ЗВР, особливо зразків та партій виготовляємих та випробовуваємих в холодну пору року, при мінусових температурах В ряді випадків передача детонації ЗВР ціх партій знижується до величини, нижче нормативної (згідно ТВ ця норма для ЗВР V класу не нижче 5см) Вищезазначений негативний наслідок зниження вмісту нітроефірів у заявленій ЗВР було компенсовано введенням до її складу розпушувача Розпушувач є малоцільною речовиною (ЩІЛЬНІСТЬ 0,30 - 0,10г/см куб і менш), яка уводиться до складу заявленої ЗВР та знижує щільность останньої У заявленій ЗВР за розпушувач пропонуються деревинне борошно, просочене антипіреном деревинне борошно, ЗПФС, вспучений вермикуліт, мікросфери, перліт Відомо застосування розпушувачів, зокрема, деревинного борошна з метою зниження затвердіння (злежання) ВР при зберіганні, а також як пальне у складі ВР (див Л В Дубнов та інш кн "Промышленные ВВ", "Надра", М , 1988, с 199) Як показали дослідження, проведені при створенні заявленої ЗВР, розпушувач у и складі, разом з вищезгаданим, виконує ще одну корисну функцію - підвищує передачу детонації, особливо при мінусових температурах Ця властивість розпушувача у складі заявленої ЗВР до подання цієї заявки відома не була, не випливає явним чинам з рівня техніки та її неможливо було завчасно передбачити Без виявлення цієї, раніш невідомої властивості розпушувача, було б неможливо зменшити вміст нітроефірів у складі заявленої ЗВР та, ВІДПОВІДНО, неможливо досягнути технічного результату, який забезпечується цім винаходом Таким чином, реалізація запропонованих ознак заявленої ЗВР, а саме зниження вмісту нітроефірів та введення до її складу розпушувача, забезпечило зниження підпалюваємості ЗВР (яке у прототипі досягалось завдяки наявності у його складі полістиролу), та одночасно дозволило отримати ЗВР з достатньо високою передачею детонації, у тому числі при мінусових температурах Отже, реалізація вищезазначених ознак заявленої ЗВР забезпечило можливість виключення з и складу полістиролу, як компоненту, знижуючого підпалюваємість Проте, крім зниження підпалюваємості, полістирол у складі прототипу виконує роль палива і при цьому має дуже високу потенційну теплоту згорання Ця обставина, як здавалось би, повинна була перешкоджати заміні полістиролу іншими, більш дешевими, але менш калорійними видами палива Але, як показали наші дослідження, проведені при розробці цього винаходу, полістирол у реакції вибухового перетворення сполук, подібних заявленої ЗВР та прототипу, виділяє менш 5% від його потенційної теплоти згорання Цей встановлений нами факт дає змогу компенсації втрати теплоти вибуху при виключенні полістиролу зі складу ЗВР, за рахунок енерговиділення потенційно менш енергоємних, але більш активних та дешевих речовин, які у складі заявленої ЗВР використовуються як розпушувач та водоперепиняюча добавка ВІДПОВІДНО, цей факт показав можливість виключення зі складу заявленої ЗВР полістиролу, як палива, тому що його функції при заявленій рецептурі можуть виконуватись речовинами які у заявленій ЗВР використовуються як розпушувач та водоперепиняюча добавка За рахунок енерговиділення цих речовин компенсуються також втрати теплоти вибуху, обумовлені зменшенням вмісту нітроефірів Таким чином, в заявленій ЗВР, виконання функцій полістиролу і як речовини, знижуючий підпалюваємість і як палива, завдяки запропонованій рецептурі "перекладаються" на ІНШІ ознаки винаходу Останнє зумовлює можливість виключення полістиролу зі складу заявленої ЗВР при збереженні усіх тих функцій, які у прототипі виконувались полістиролом Як наслідок такого виключення досягається здешевлення заявленої ЗВР Виключення полістиролу зі складу заявленої ЗВР при збереженні функцій цього компоненту, визначає негативну новизну даного технічного рішення, що засвідчує про його винахідницький рівень (див , наприклад, п 2 використовуємого у США "Свода негативных и позитивных правил для подачи заявок", у кн "Инженеру об изобретении" під редакцією Н М Зенкша, М , Атомвидав, 1976, с 60, 122-123) Нітрат натрію (окислювач) разом з хлористим амонієм створюють іонообмінну пару, що, як відомо, забезпечує зростання рівня запобіжності при заданому рівні його працездатності Нітрат амонію, як і нітрат натрію, є окислювач Але, разом з цим, включення його до складу ЗВР, як відомо, підвищує працездатність ЗВР Як інгібітор підпалюваємості, використовують карбонат кальцію, фосфогіпс або суміш карбонату кальцію з фосфогипсом, що при їх заявленому ВМІСТІ, у сполученні з іонообмінною парою, забезпечує зниження підпалюваємості ЗВР Зниження підпалюваємості досягається також при зменшенні вмісту нітроефірів у складі заявленої ЗВР, про що вже казалось вище Борошно злаків, ЫаКМЦ а також суміш борошна злаків з ЫаКМЦ, виконують роль водоперепиняючої добавки, тому що при попаданні води у заряд ЗВР (наприклад, при підриванні в обводнених свердловинах) вони створюють водонепроникну масу, заповнюючу пори між твердими частками ЗВР Останнє знижує водопроникливість зовнішнього шару ЗВР в цілому та, тим самим, зашкоджує дальшій фільтрації води у глиб заряду ВІДПОВІДНО, при цьому зменшується флегматизація ЗВР водою У сполученні з гідрофобними речовинами - стеаратом кальцію або цинку, водоперепиняюча добавка забезпечує ВОДОСТІЙКІСТЬ заявленої ЗВР В цілому, ВІДМІТНІ (нові) ознаки заявленого ви 56288 находу укупі з відомими ознаками забезпечують можливість створення ЗВР, більш дешевої, ніж прототип, яка одночасно, не поступається прототипу за основними показниками, які визначають безпеку та ефективність ЗВР Досягнення зазначеного технічного результату забезпечує споживчий результат - підвищення техніко-економічних показників вибухових робіт при застосуванні заявленої ЗВР Можливість здійснення заявленого винаходу доведена на спеціально виготовлених зразках Зразки готувались з матеріалів, які застосовують при виготовлені нітроефіровміщуючих ЗВР, зокрема, прототипу При цьому, зразки крім заявлених компонентів вміщують нітроцелюлозу Останню у КІЛЬКОСТІ 0,1 - 0,7% звичайно уводять до складу нітроефіровміщуючих ВР з метою загущення нітроефірів, запобіганню їх ексудації та підвищення ВОДОСТІЙКОСТІ ВР Таке застосування нітроцелюлози загально відоме і тому нітроцелюлоза не введена до формули винаходу заявленої ЗВР 8 Введення розпушувача компенсує негативний вплив вищеназваного зниження вмісту нітроефірів на передачу детонації, особливо при мінусових температурах (прототип, зразки 1,2) Енерговиділення, яке має місце внаслідок того, що розпушувач та водоперепиняюча добавка беруть участь у реакції вибухового перетворення заявленої ЗВР, компенсує втрату теплоти вибуху та, ВІДПОВІДНО, працездатності, обумовлену виключенням з його складу полістиролу та зниженням вмісту нітроефірів (зразки 1-10) Можливість здійснення винаходу при застосуванні усіх заявлених речовин, запропонованих як водоперепиняюча добавка, розпушувач та інгібітор підпалювання доводиться наслідками випробувань таких зразків - зразків 2, 3, 4, вміщуючих різні речовини, запропоновані як водоперепиняючи добавки, - зразків 4, 5, 6, 7, 8, вміщуючих різні речовини, запропоновані як розпушувач, - зразків 8, 9, 10, вміщуючих різні речовини, запропоновані як інгібітор підпалюваємості Інтервали вмісту компонентів заявленої ЗВР встановлені на підставі наступних даних Нітроефіри 8,0 - 12,6% Нижня межа встановлена, виходячи з мінімальної КІЛЬКОСТІ нітроефірів, яка необхідна для забезпечення критичного рівня передачі детонації (зразок 11) При більш низькому ВМІСТІ нітроефірів передача детонації стає нижче норми (зразок 12) Випробування зразків проводились по загально-принятим методикам, затвердженим у встановленому порядку Склад та результати випробувань зразків наведені у таблиці На підставі наведених у цій таблиці даних є можливість зробити такі висновки Зниження вмісту нітроефірів з 13 до 11,5% компенсує виключення полістиролу, як інгібітору підпалюваємості зі складу заявленої ЗВР (прототип, зразок 1) Т і й в IP ЙОГйЗМИКИ З Н Й Ч Е Я Н Я T K R 1 ї 3 4 5 11.5 П.5 n O f f l S B H K I S 4 7 Є 9 18 11 ti,S 11.5 11.5 11, 5 В.в У 13 З Р й З ї й ї Us 1 А 1 5 и 17 18 1? 28 11.1 11.5 11.5 11,5 Ц.5 11,5 W2 30.7 . 38.2 «.& ЗЬ.З 35.7 20,9 21.0 ІИИУ квмвшвятн ,nst І 1Ї.0 11.5 II.5 34.4 39.0 ЗВ.1 Ж1 ЗНіграт ашши ІЗ. в 15.0 15.9 41 норм акиаш 2S.0 гьл 11.5 11.5 зел 38 Л 15. Й 15.9 15.0 15.0 26,1 24,1 2Ь Л 24.1 24.1 24.1 5.0 5.0 5.3 5.3 5.0 5.0 ЗВ.1 S i m S n o p яшаїшмЕИсеШ зал 15.5 І8.1 38 Л 15,9 15.0 2ЙЛ 24.1 5.0 - **пк - .«ги»..! ч м № - перліт £ і.5 1.5 _ го.е 20,0 15.G 25.5 25 Л 25.6 5.Є 5.0 о ц о 15, S 5.0 11.3 39.2 20.0 24.1 20.0 1Ї.0 ге, 5 5.9 5,0 5.0 5.0 15.0 15.0 24.9 2*.5 3.0 В.О • .« 1.5 1,5 1.5 20,9 24.2 5.0 15.0 1.5 1.5 1.5 . 1.5 _ і и а s n j c i B з К а Ш Ц г.о 1.5 1.5 1.5 і.5 1.5 1,5 гл І 37.В 37.5 1.5 1.5 \ - Ьариш з м о в І 37.2 38.! 1.5 - ЗП*С « 11.5 5.0 1,5 - ЇЄрС6ИЧаЄ ЙВрОІНО, іфОЕОЧВИВ ) МЛ 12.Ь 5.0 ЬРоэау*рач!- двратче барвиш С 15.9 - сумі домидешіьаік a tflctsriscoH у СПІВВЛШІВЯІІІ 1:1 38 Л 7.0 2.0 2.6 2.0 2,0 2.S 2.0 2.0 г.о 2.0 2.5 2,0 2,3 2.0 1.0 2.S г.о 2.S гл 2.0 2.S 56288 10 ГЙЇВДЇ Л 0 Г. й ЗК й О Н fl Ч Е 1 Є Ствіріт И Я Ь Ї І І О.В f іішмгтірш; г 0,5 3 4 н і 5 0.5 0.5 0 ї А 3 Н й « 1 « * 7 8 в.9 0.5 ОЛ 3 P Й 3 К 1 10 11 її ІЗ 13a 0.5 8.5 S.5 0,5 0.5 0,5 0.3 ЙЛ ОЛ ОЛ 5.Ї а Ї JS U 18 0.5 в,5 0.S 0,5 0.5 o,s 0,3 0.3 0Л 9.3 It 15 20 0.5 0.5 19 Z.5 0,5 0.5 0.3 0,3 fi. I .—^ S.3 а.з 0,3 «ЦЯ ВЇІЙЕ 0.5 8.3 ОЛ Результат* випробувань 1 ЗапоЕіїїі «ЙЄТЙВЄСТІЇ ~ грмічн»» зарм j камвькії - граничний заряд у к р и і ї . норткра, г. 2 ІІШЙЛІВЗШІСГЬ, Іі 50, г. 100 105 100 100 1.« 1.50 їм * Випробуваная (tpn t чтус 7-Ю* С - передача ігтоши,ЕИ - яшиота ЦЄГВІЩІЇ яшш за*пч*« у воц 9 Ярждадатвїсть н а ЄІИСГІІЧЙІ» уЕТЗШНІІ, ВІД.9], 10 0 І.« 3 Шро&ївшя яри температурі лпіс 4-15С - певвдчл детонаді!, си 8-ї - ПОВНОТІ ІЕТШОДІІ ишш замочкк і тії вШГЙЙ SB ЗВР V ЇЖУ - / Ь 7-9 7-? 100 ш І.Зі 15 .? 7-ї 7-5 S80 и ю 1.51 15 ,0 8? а-? 100 і.« 79 і-в HOBS mm яови аовй вовн ват I B ЯвВЙ яовк t B D даток seres двтеи Д8ТО* ІЄТ9Н детвя «ТОЙ аетея J8TO8 5-7 г-з 5-7 W 5-7 5-7 І-7 ішн вовк НОВІ) лови павн нова повя ДЕТОИ івтая яетвм « Т О Н term ІВТПК ВЄТПІІ ігтон 1.0 O.W 1.0 1.01 1.01 I.0OS і.005 1.8 5-і. І00 1Э0 100 1.54 ї.% 1,53 1Л5 7-9 ь » поем пввн нови детаїі дгтак 5-? 5 5 10 ЇЛ0 7-B пав» BBS Я JS O да то а IT H 5 IC O 1O0 і 40 7 mm Д8Г0І 5 5 5 лов* гаовн B B я
ДивитисяДодаткова інформація
Назва патенту англійськоюA preventive explosive
Автори англійськоюShevtsov Viktor Oleksiiovych, Filatov Volodymyr Mykhailovych, Zenin Valerii Ivanovych, Manzhos Yurii Viktorovych, Shamsutdinov Kamil Kashfiiovych
Назва патенту російськоюПредупредительное взрывное вещество
Автори російськоюШевцов Виктор Алексеевич, Филатов Владимир Михайлович, Зенин Валерий Иванович, Манжос Юрий Викторович, Шамсутдинов Камиль Кашфиевич
МПК / Мітки
МПК: C06B 31/46, C06B 31/20
Мітки: речовина, запобіжна, вибухова
Код посилання
<a href="https://ua.patents.su/5-56288-zapobizhna-vibukhova-rechovina.html" target="_blank" rel="follow" title="База патентів України">Запобіжна вибухова речовина</a>
Попередній патент: Пристрій для відділення головного аеродинамічного обтічника космічної ракети
Наступний патент: Портальна опора лінії електропередачі
Випадковий патент: Інгібітори зворотної транскриптази віл
