Захисне оптичне вікно

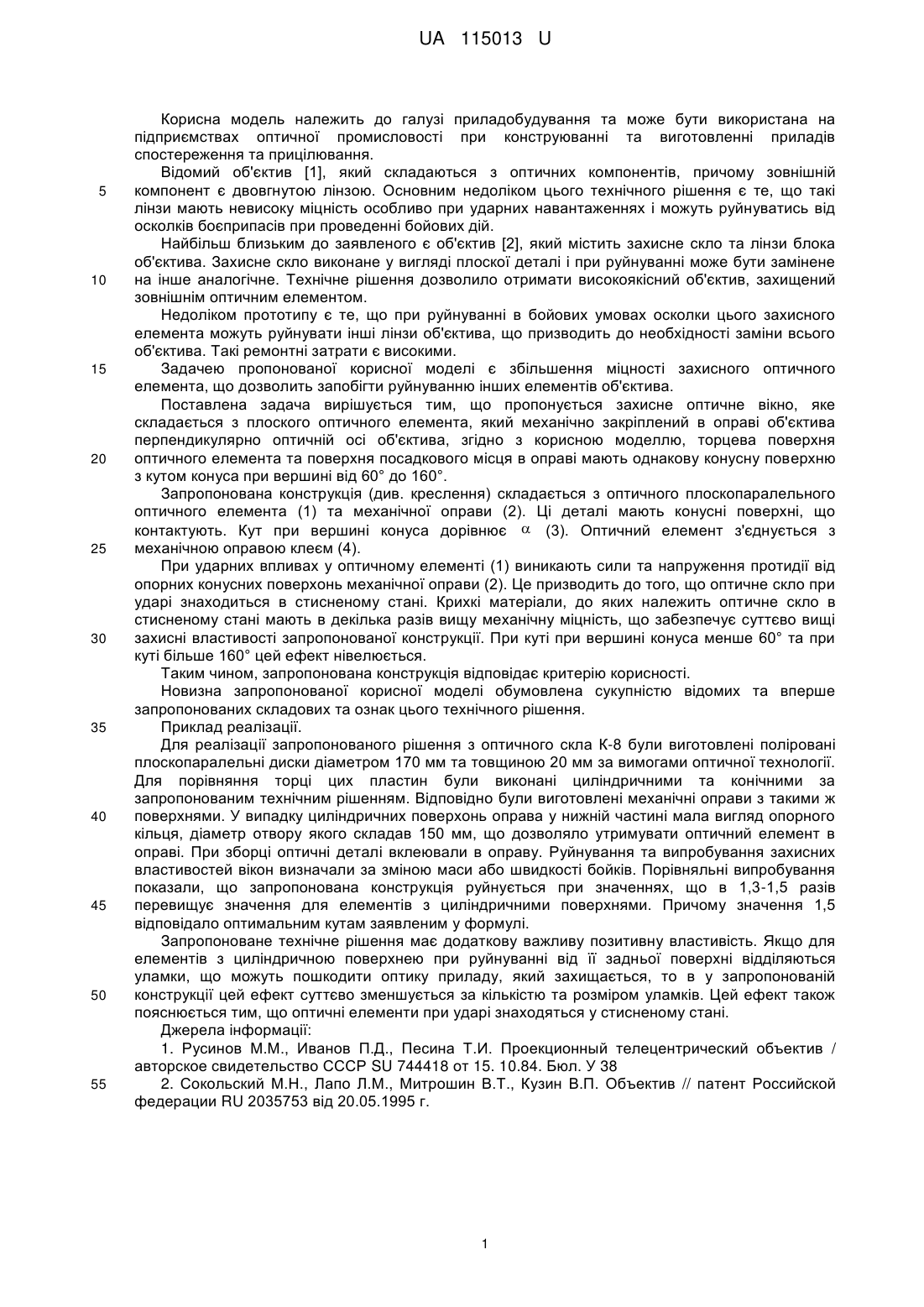

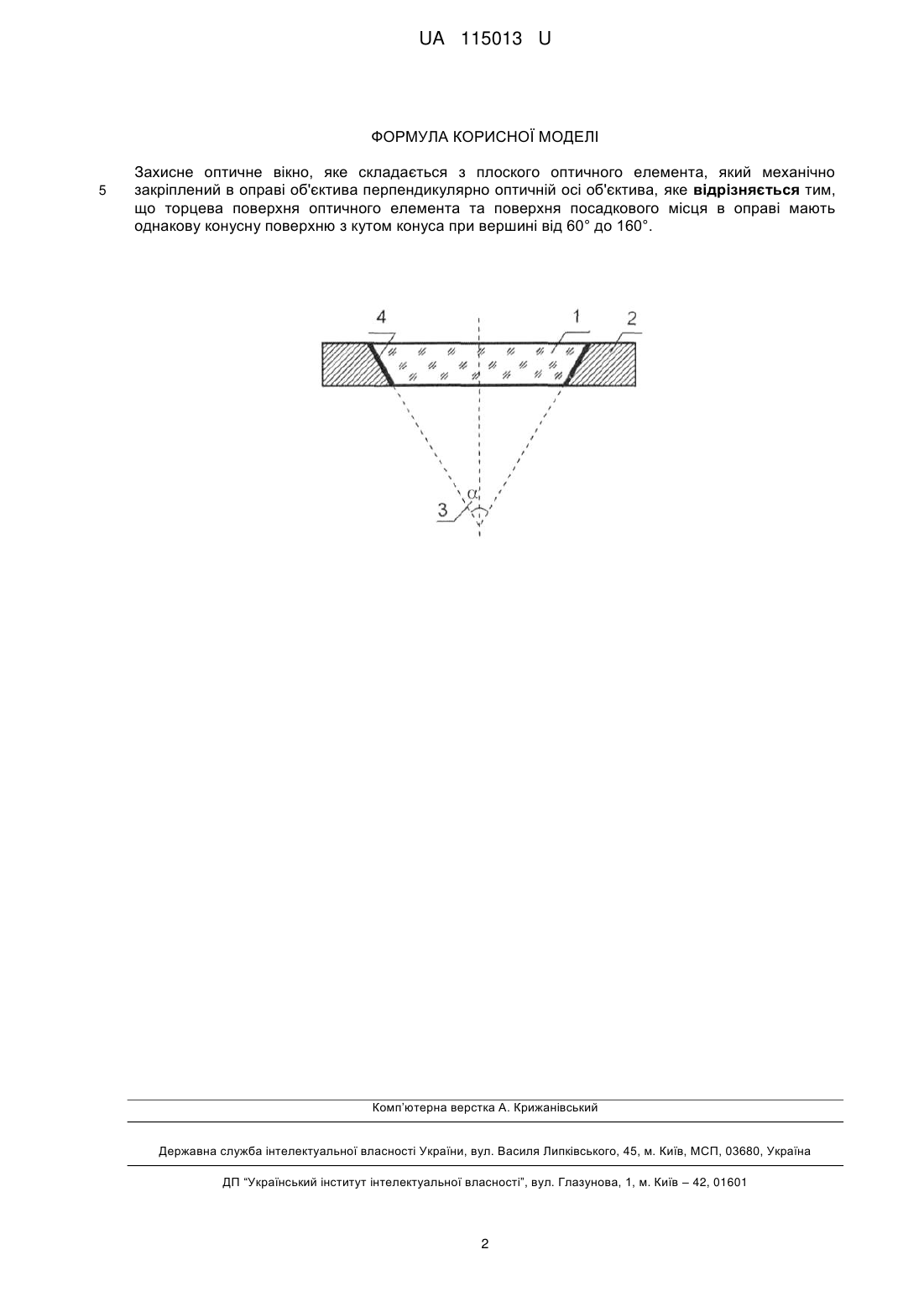

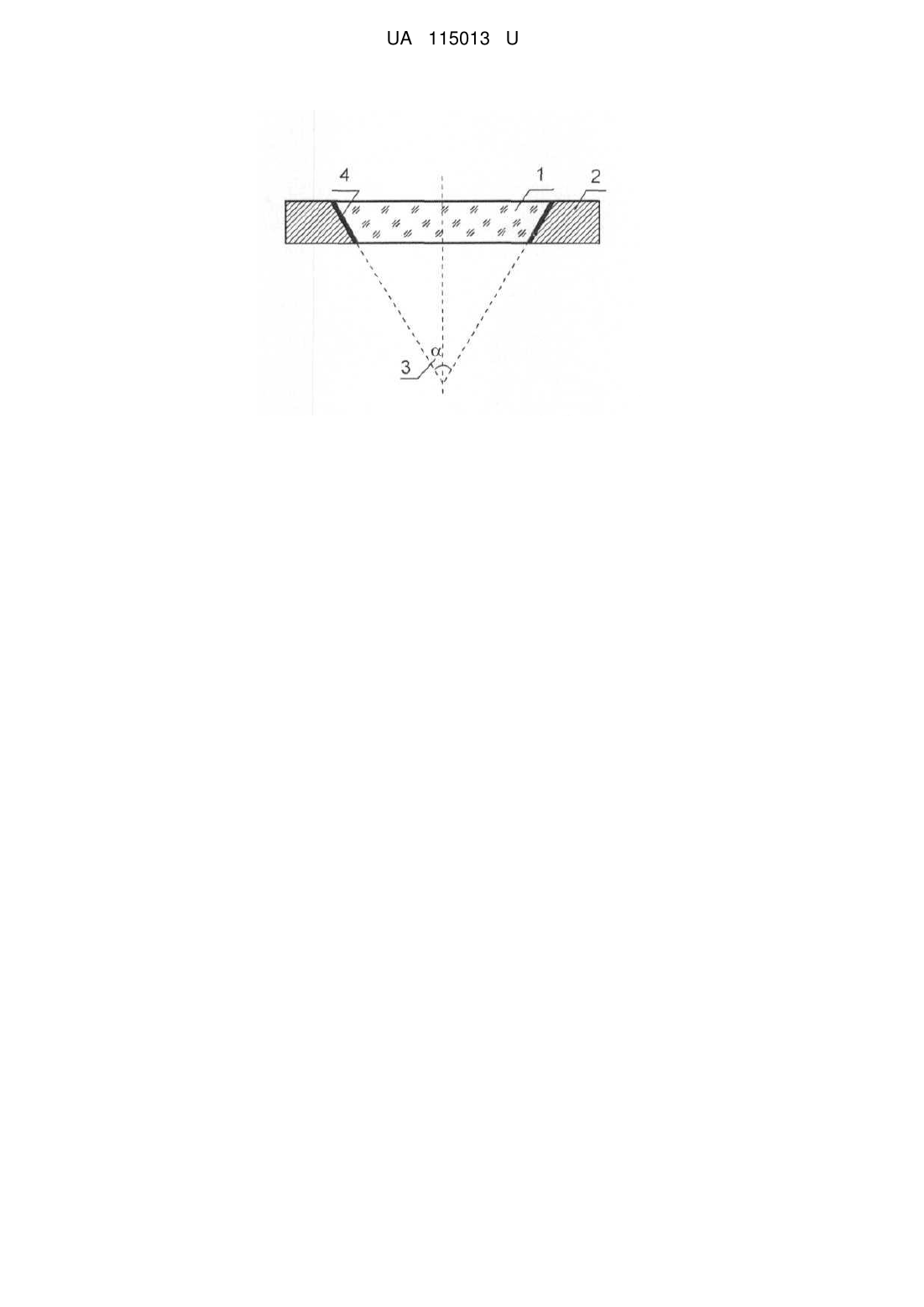

Реферат: Захисне оптичне вікно складається з плоского оптичного елемента, який механічно закріплений в оправі об'єктива перпендикулярно оптичній осі об'єктива. Торцева поверхня оптичного елемента та поверхня посадкового місця в оправі мають однакову конусну поверхню з кутом конуса при вершині від 60° до 160°. UA 115013 U (12) UA 115013 U UA 115013 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі приладобудування та може бути використана на підприємствах оптичної промисловості при конструюванні та виготовленні приладів спостереження та прицілювання. Відомий об'єктив [1], який складаються з оптичних компонентів, причому зовнішній компонент є двовгнутою лінзою. Основним недоліком цього технічного рішення є те, що такі лінзи мають невисоку міцність особливо при ударних навантаженнях і можуть руйнуватись від осколків боєприпасів при проведенні бойових дій. Найбільш близьким до заявленого є об'єктив [2], який містить захисне скло та лінзи блока об'єктива. Захисне скло виконане у вигляді плоскої деталі і при руйнуванні може бути замінене на інше аналогічне. Технічне рішення дозволило отримати високоякісний об'єктив, захищений зовнішнім оптичним елементом. Недоліком прототипу є те, що при руйнуванні в бойових умовах осколки цього захисного елемента можуть руйнувати інші лінзи об'єктива, що призводить до необхідності заміни всього об'єктива. Такі ремонтні затрати є високими. Задачею пропонованої корисної моделі є збільшення міцності захисного оптичного елемента, що дозволить запобігти руйнуванню інших елементів об'єктива. Поставлена задача вирішується тим, що пропонується захисне оптичне вікно, яке складається з плоского оптичного елемента, який механічно закріплений в оправі об'єктива перпендикулярно оптичній осі об'єктива, згідно з корисною моделлю, торцева поверхня оптичного елемента та поверхня посадкового місця в оправі мають однакову конусну поверхню з кутом конуса при вершині від 60° до 160°. Запропонована конструкція (див. креслення) складається з оптичного плоскопаралельного оптичного елемента (1) та механічної оправи (2). Ці деталі мають конусні поверхні, що контактують. Кут при вершині конуса дорівнює  (3). Оптичний елемент з'єднується з механічною оправою клеєм (4). При ударних впливах у оптичному елементі (1) виникають сили та напруження протидії від опорних конусних поверхонь механічної оправи (2). Це призводить до того, що оптичне скло при ударі знаходиться в стисненому стані. Крихкі матеріали, до яких належить оптичне скло в стисненому стані мають в декілька разів вищу механічну міцність, що забезпечує суттєво вищі захисні властивості запропонованої конструкції. При куті при вершині конуса менше 60° та при куті більше 160° цей ефект нівелюється. Таким чином, запропонована конструкція відповідає критерію корисності. Новизна запропонованої корисної моделі обумовлена сукупністю відомих та вперше запропонованих складових та ознак цього технічного рішення. Приклад реалізації. Для реалізації запропонованого рішення з оптичного скла К-8 були виготовлені поліровані плоскопаралельні диски діаметром 170 мм та товщиною 20 мм за вимогами оптичної технології. Для порівняння торці цих пластин були виконані циліндричними та конічними за запропонованим технічним рішенням. Відповідно були виготовлені механічні оправи з такими ж поверхнями. У випадку циліндричних поверхонь оправа у нижній частині мала вигляд опорного кільця, діаметр отвору якого складав 150 мм, що дозволяло утримувати оптичний елемент в оправі. При зборці оптичні деталі вклеювали в оправу. Руйнування та випробування захисних властивостей вікон визначали за зміною маси або швидкості бойків. Порівняльні випробування показали, що запропонована конструкція руйнується при значеннях, що в 1,3-1,5 разів перевищує значення для елементів з циліндричними поверхнями. Причому значення 1,5 відповідало оптимальним кутам заявленим у формулі. Запропоноване технічне рішення має додаткову важливу позитивну властивість. Якщо для елементів з циліндричною поверхнею при руйнуванні від її задньої поверхні відділяються уламки, що можуть пошкодити оптику приладу, який захищається, то в у запропонованій конструкції цей ефект суттєво зменшується за кількістю та розміром уламків. Цей ефект також пояснюється тим, що оптичні елементи при ударі знаходяться у стисненому стані. Джерела інформації: 1. Русинов М.М., Иванов П.Д., Песина Т.И. Проекционный телецентрический объектив / авторское свидетельство СССР SU 744418 от 15. 10.84. Бюл. У 38 2. Сокольский М.Н., Лапо Л.М., Митрошин В.Т., Кузин В.П. Объектив // патент Российской федерации RU 2035753 від 20.05.1995 г. 1 UA 115013 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Захисне оптичне вікно, яке складається з плоского оптичного елемента, який механічно закріплений в оправі об'єктива перпендикулярно оптичній осі об'єктива, яке відрізняється тим, що торцева поверхня оптичного елемента та поверхня посадкового місця в оправі мають однакову конусну поверхню з кутом конуса при вершині від 60° до 160°. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
