Оптичне вікно

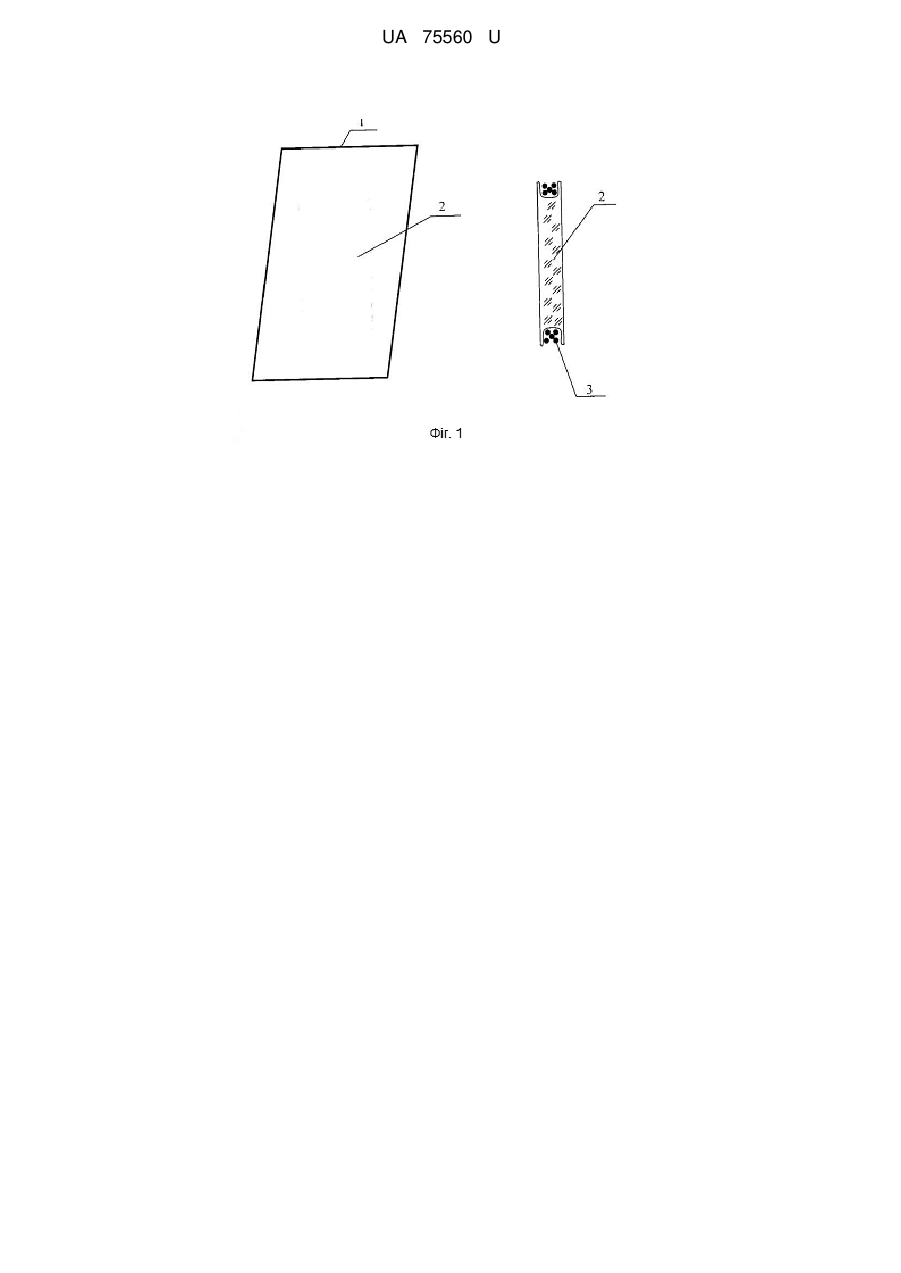

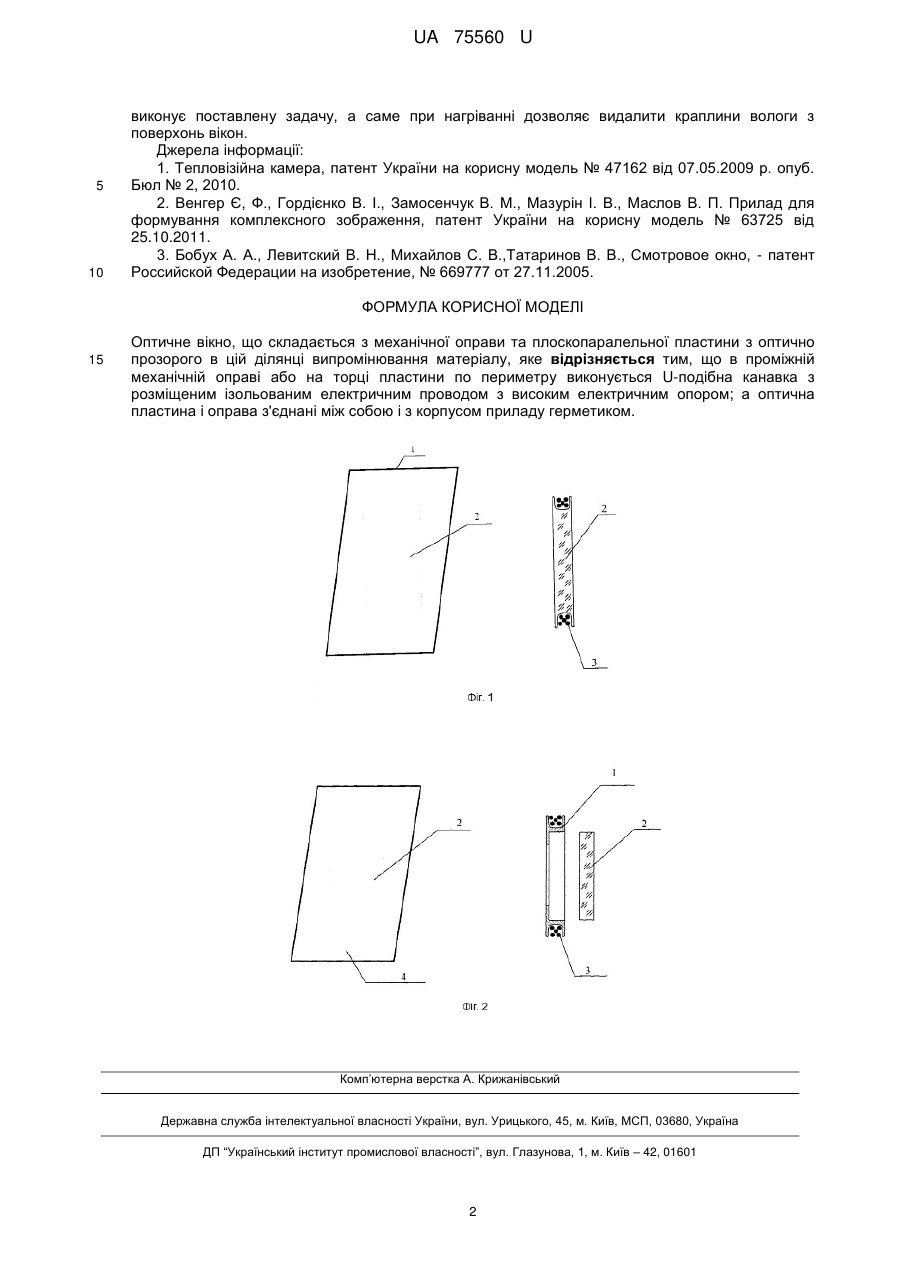

Реферат: Оптичне вікно складається з механічної оправи та плоскопаралельної пластини з оптично прозорого в цій ділянці випромінювання матеріалу. В проміжній механічній оправі або на торці пластини по периметру виконується U-подібна канавка з розміщеним ізольованим електричним проводом з високим електричним опором. Оптична пластина і оправа з'єднані між собою і з корпусом приладу герметиком. UA 75560 U (12) UA 75560 U UA 75560 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до деталей оптичних приладів спостереження, які працюють в інфрачервоному діапазоні випромінювання, і може бути використана в виробництві спеціальної техніки. Відома тепловізійна камера [1], що містить оптично з'єднані інфрачервоний (ІЧ) об'єктив та піровідикон і оснащена фокусуючою та відхиляючою системами. Також відоме технічне рішення [2], в якому формується комплексне зображення для ІЧ та видимого діапазону. Такі тепловізійні системи дають можливість вести спостереження в нічний час або в умовах недостатнього бачення у денний час (задимлення, тощо). Недоліком аналогів є те, що їх об'єктиви не захищені від впливів зовнішнього середовища (пил, вода, сніг, град тощо). Це призводить до передчасного виходу з ладу об'єктивів і втрати працездатності камерою. Найбільш близьким технічним рішенням, прийнятим за прототип, є технічне рішення [3], згідно з яким, оптичне оглядове вікно складається з механічної оправи та плоскопаралельної пластини з оптично прозорого в цій ділянці випромінювання матеріалу. Таке оглядове вікно захищає об'єктив тепловізійної камери або приладу комплексного зображення від впливів зовнішнього середовища. При пошкодженні оглядового вікна його ремонт суттєво дешевший ніж ремонт об'єктива. Недоліком прототипу є відсутність в цих конструкціях можливості видалення атмосферних опадів та роси. Задачею запропонованої корисної моделі є можливість видалення роси та атмосферних опадів. Поставлена задача вирішується тим, що пропонується оптичне вікно, що складається з механічної оправи та плоскопаралельної пластини з оптично прозорого в цій ділянці випромінювання матеріалу, яке відрізняється тим, що в проміжній механічній оправі або на торці пластини по периметру виконується U-подібна канавка з розміщеним ізольованим електричним проводом з високим електричним опором; а оптична пластина і оправа з'єднані між собою і з корпусом приладу герметиком. Позитивний ефект запропонованої корисної моделі полягає в тому, що при подачі електричного струму можна прогрівати вікно і видалити атмосферні опади та росу. Новизна запропонованої корисної моделі зумовлена сукупністю відомих та вперше запропонованих технологічних операцій цього технічного рішення. Запропоновано два типи конструкції вікна, які представлені на фіг. 1 та фіг. 2. Конструкція першого типу (фіг. 1) складається з корпусної деталі приладу, що одночасно є оправою (1) та плоскопаралельної пластини з оптично прозорого в необхідній ділянці спектра (в ІЧ або в видимому діапазоні випромінювання) матеріалу з спеціальним оптичним покриттям, яке підвищує її прозорість (2). В торці по периметру пластини зроблена U-подібна канавка, в якій розміщено електричний ізольований провід з високим електричним опором (3), наприклад з ніхрому. Конструкція другого типу (фіг. 2) складається з додаткової механічної оправи (1) та плоскопаралельної пластини виконаної з оптично прозорого в необхідній ділянці спектру (в ІЧ або в видимому діапазоні випромінювання) матеріалу з спеціальним оптичним покриттям, яке підвищує прозорість (2). По периметру механічної оправи виконано U-подібну канавку, в якій розміщено електричний ізольований провід з високим електричним опором (3). Конструктивні елементи з'єднані між собою і з корпусом (4) приладу герметиком. Запропонована конструкція працює наступним чином. При наявності на поверхні вікна роси або інших атмосферних опадів подається електрична напруга на кінці проводів, електрична енергія перетворюється на теплову і прогріває вікна, що забезпечує видалення слідів роси та опадів. Приклади реалізації. 1. Для реалізації запропонованого технічного рішення було виконано вікна для приладу побудови комплексного зображення. Для каналу, який працює в видимому діапазоні виготовляли плоскопаралельну пластину з оптичного скла К-8 та К108, а для тепловізійного каналу вікно було зроблене з оптичного германію, в торці пластин алмазним інструментом виконували U-подібну канавку. Після укладання в канавку ніхромового дроту з електроізоляцією встановлювали плоскопаралельні пластини за допомогою герметика УТ-34 (за ГОСТ 24285-80), який витримує нагрівання до 130 °C. Цей герметик також забезпечував додаткову електроізоляцію. 2. Додатково виготовляли механічну оправу з U-подібною канавкою. Для каналу, який працює в видимому діапазоні виготовляли плоскопаралельну пластину з оптичного скла К-8 та К108, а для тепловізійного каналу вікно було зроблене з оптичного германію. Після укладання в канавку механічної оправи ніхромового дроту з електроізоляцією встановлювали плоскопаралельну пластину з герметиком УТ-34. Цей герметик також забезпечував додаткову електроізоляцію. Випробування вікон за п. 1 і п. 2 показали, що запропоноване технічне рішення 1 UA 75560 U 5 10 виконує поставлену задачу, а саме при нагріванні дозволяє видалити краплини вологи з поверхонь вікон. Джерела інформації: 1. Тепловізійна камера, патент України на корисну модель № 47162 від 07.05.2009 р. опуб. Бюл № 2, 2010. 2. Венгер Є, Ф., Гордієнко В. І., Замосенчук В. М., Мазурін І. В., Маслов В. П. Прилад для формування комплексного зображення, патент України на корисну модель № 63725 від 25.10.2011. 3. Бобух А. А., Левитский В. Н., Михайлов С. В.,Татаринов В. В., Смотровое окно, - патент Российской Федерации на изобретение, № 669777 от 27.11.2005. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Оптичне вікно, що складається з механічної оправи та плоскопаралельної пластини з оптично прозорого в цій ділянці випромінювання матеріалу, яке відрізняється тим, що в проміжній механічній оправі або на торці пластини по периметру виконується U-подібна канавка з розміщеним ізольованим електричним проводом з високим електричним опором; а оптична пластина і оправа з'єднані між собою і з корпусом приладу герметиком. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
