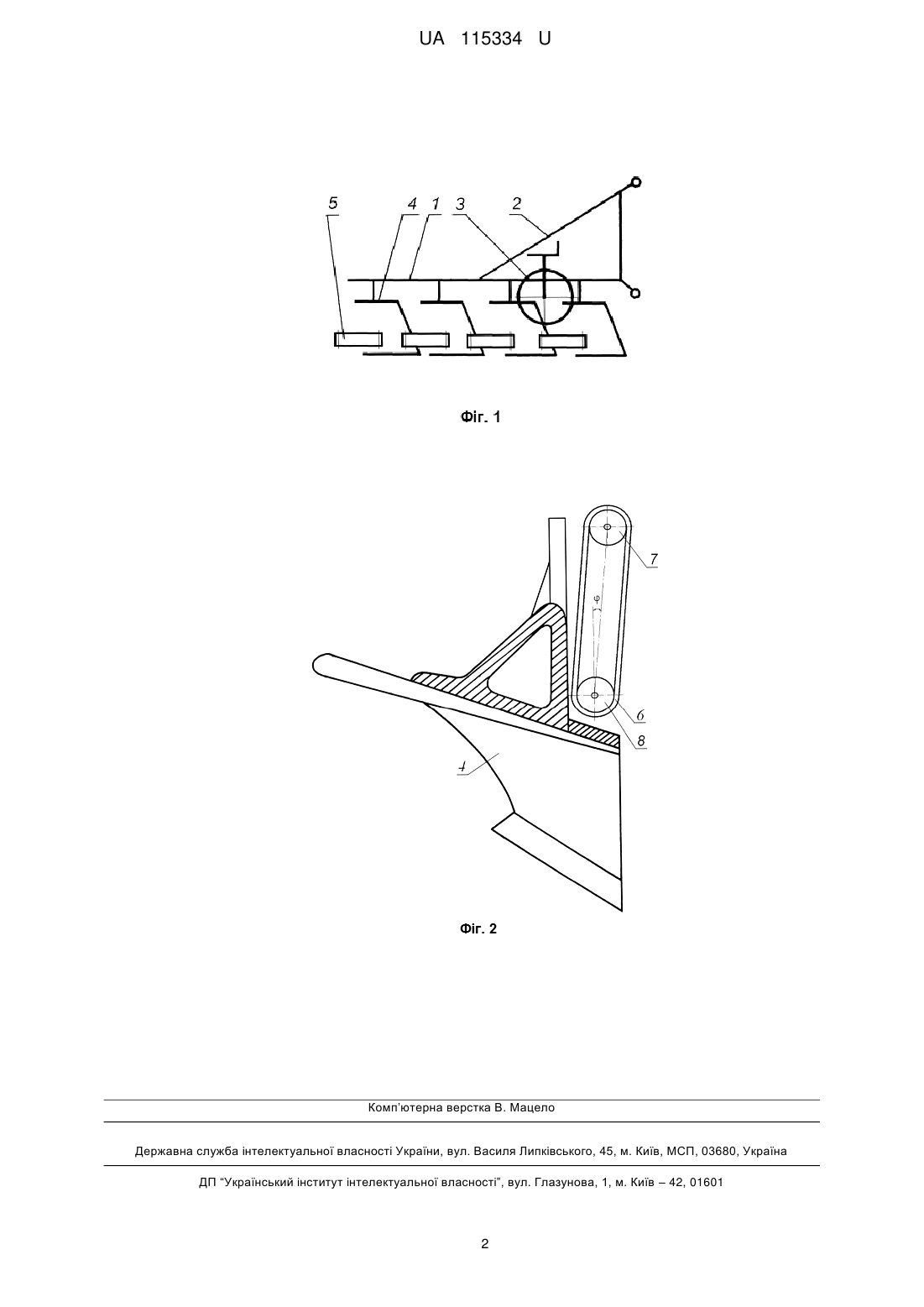

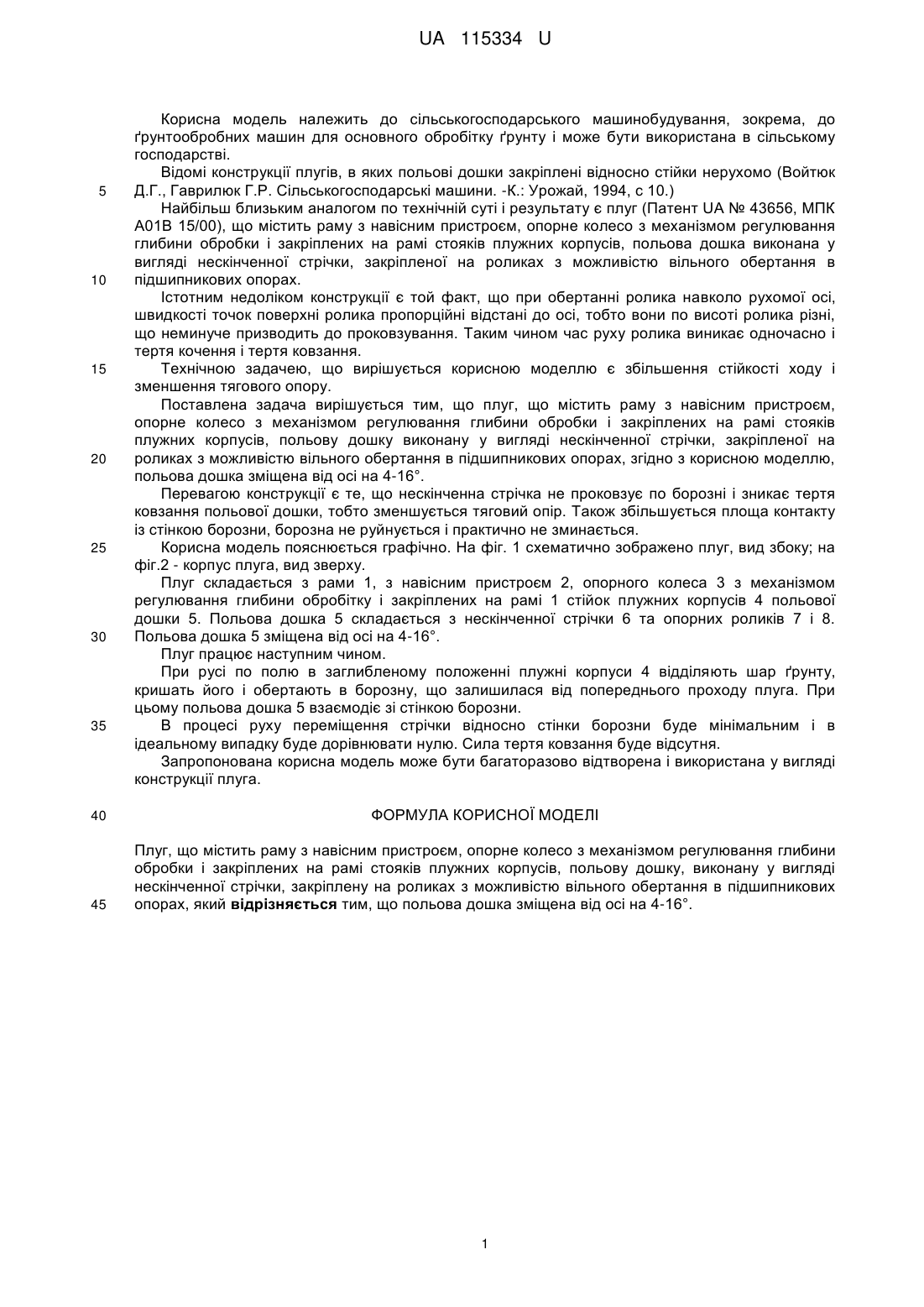

Реферат: UA 115334 U UA 115334 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, зокрема, до ґрунтообробних машин для основного обробітку ґрунту і може бути використана в сільському господарстві. Відомі конструкції плугів, в яких польові дошки закріплені відносно стійки нерухомо (Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини. -К.: Урожай, 1994, с 10.) Найбільш близьким аналогом по технічній суті і результату є плуг (Патент UA № 43656, МПК А01В 15/00), що містить раму з навісним пристроєм, опорне колесо з механізмом регулювання глибини обробки і закріплених на рамі стояків плужних корпусів, польова дошка виконана у вигляді нескінченної стрічки, закріпленої на роликах з можливістю вільного обертання в підшипникових опорах. Істотним недоліком конструкції є той факт, що при обертанні ролика навколо рухомої осі, швидкості точок поверхні ролика пропорційні відстані до осі, тобто вони по висоті ролика різні, що неминуче призводить до проковзування. Таким чином час руху ролика виникає одночасно і тертя кочення і тертя ковзання. Технічною задачею, що вирішується корисною моделлю є збільшення стійкості ходу і зменшення тягового опору. Поставлена задача вирішується тим, що плуг, що містить раму з навісним пристроєм, опорне колесо з механізмом регулювання глибини обробки і закріплених на рамі стояків плужних корпусів, польову дошку виконану у вигляді нескінченної стрічки, закріпленої на роликах з можливістю вільного обертання в підшипникових опорах, згідно з корисною моделлю, польова дошка зміщена від осі на 4-16°. Перевагою конструкції є те, що нескінченна стрічка не проковзує по борозні і зникає тертя ковзання польової дошки, тобто зменшується тяговий опір. Також збільшується площа контакту із стінкою борозни, борозна не руйнується і практично не зминається. Корисна модель пояснюється графічно. На фіг. 1 схематично зображено плуг, вид збоку; на фіг.2 - корпус плуга, вид зверху. Плуг складається з рами 1, з навісним пристроєм 2, опорного колеса 3 з механізмом регулювання глибини обробітку і закріплених на рамі 1 стійок плужних корпусів 4 польової дошки 5. Польова дошка 5 складається з нескінченної стрічки 6 та опорних роликів 7 і 8. Польова дошка 5 зміщена від осі на 4-16°. Плуг працює наступним чином. При русі по полю в заглибленому положенні плужні корпуси 4 відділяють шар ґрунту, кришать його і обертають в борозну, що залишилася від попереднього проходу плуга. При цьому польова дошка 5 взаємодіє зі стінкою борозни. В процесі руху переміщення стрічки відносно стінки борозни буде мінімальним і в ідеальному випадку буде дорівнювати нулю. Сила тертя ковзання буде відсутня. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді конструкції плуга. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Плуг, що містить раму з навісним пристроєм, опорне колесо з механізмом регулювання глибини обробки і закріплених на рамі стояків плужних корпусів, польову дошку, виконану у вигляді нескінченної стрічки, закріплену на роликах з можливістю вільного обертання в підшипникових опорах, який відрізняється тим, що польова дошка зміщена від осі на 4-16°. 1 UA 115334 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
