Система захисту масиву сонячних панелей від несприятливих погодних умов

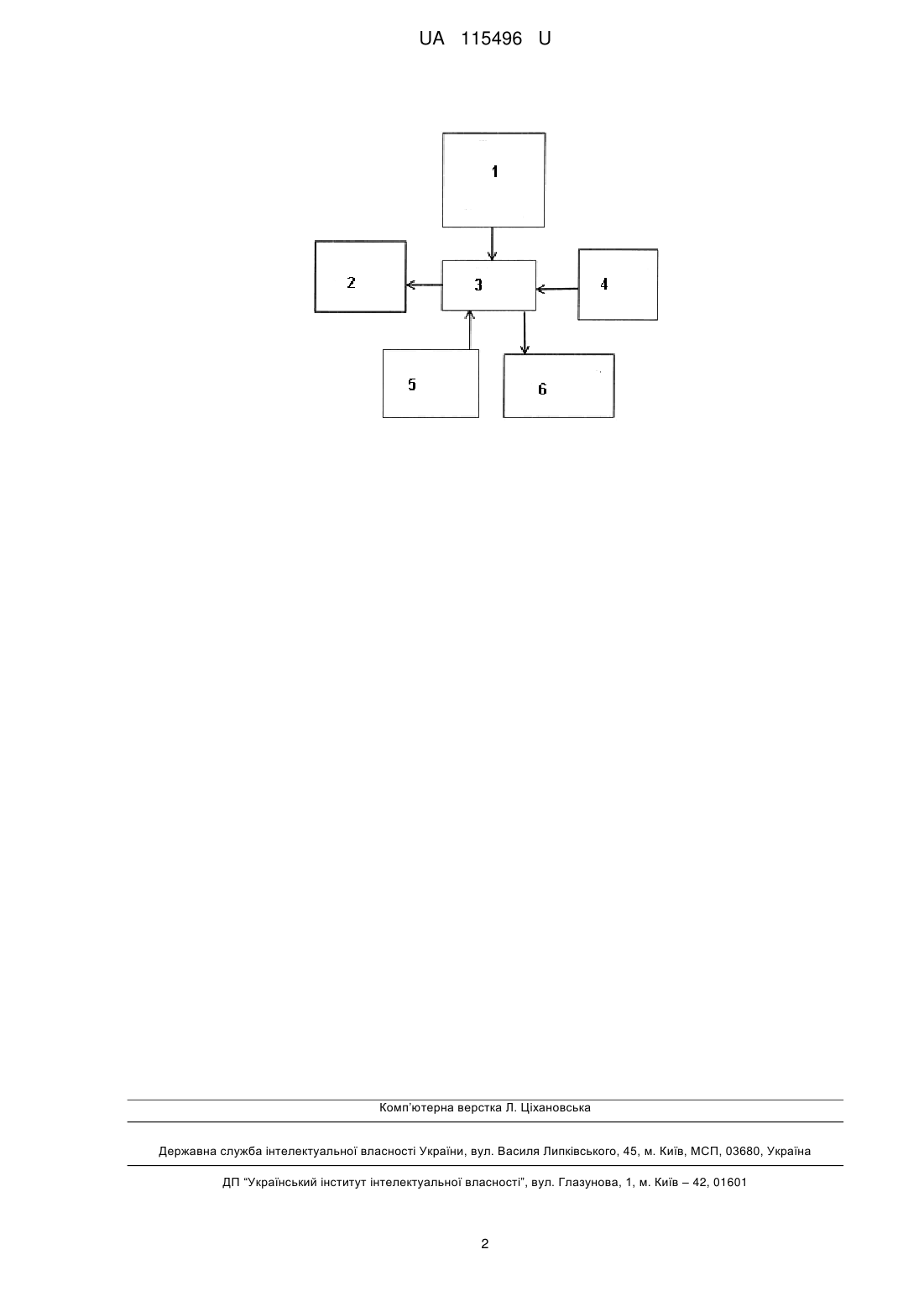

Реферат: UA 115496 U UA 115496 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі відновлюваної енергетики, та може бути використана в парі з масивами сонячних панелей, для збільшення строку експлуатації, а також для підвищення коефіцієнту корисної дії в умовах несприятливої погоди (снігопад, обледеніння, вітер). Відома система (Патент України UA 95749 інтенсивна система очищення сонячних батарей / В.М. Синєглазов, А.В.Кульбака, П.С.Соченко, Б.І.Дмитренко, Ю.М.Кеменяш, Л.М.Калмикова, I.X.Власюк, заявл. 04.06.2014, реєстраційний номер u 2014 06120) відповідно до сигналів з блока управління БУ електроенергія від сонячної батареї СБ надходить в накопичувач електроенергії на суперконденсаторах HECK та в систему споживання, при цьому накопичення електроенергії забезпечує електроживлення блока управління БУ і в часи різкого похолодання в зимовий період накопичена електроенергія подається також в блок інтенсивного обігрівання БІО сонячної батареї СБ з метою розплавлення льодового покрову на СБ та його сповзання з поверхні СБ за рахунок повороту у вертикальному напрямку під дією управляючих сигналів з блоку управління БУ. Недоліком такої системи є те, що суперконденсатори НЕСК можуть розрядитися, а лід може не розтанути, а також відсутність захисту від інших несприятливих погодних умов, таких як вітер. В основу корисної модель поставлена задача, що полягає у збільшенні строку експлуатації сонячних панелей в регіонах з несприятливими погодними умовами. Поставлена задача вирішується тим, що система захисту масиву сонячних панелей від несприятливих погодних умов, у якій згідно з корисною моделлю, на сонячну панель встановлено сенсори швидкості вітру та температури, лазерний датчик перетину, що під'єднані до мікроконтролера, який підключено до обігрівача сонячних панелей та електричного приводу. На раму масиву сонячних панелей встановлено тахометр з вітровими лопатями, а також встановлено термодатчик та лазерний датчик перетину для визначення забруднення масиву снігом. Згідно з корисною моделлю, показники тахометру, який знімає показання швидкості вітру та передає на аналіз до мікроконтролера. Якщо швидкість вітру занадто висока, то контролер передає сигнал на електропривід, яких переводить масив в горизонтальне положення. Знімаючи показання з лазерного датчику перетину та термодатчика, якщо температура нижче 0 °C та лазерний датчик зафіксував перетин, то це означає на поверхню сонячної панелі потрапив сніг, за таких умов мікроконтролер передає сигнал на вмикання обігрівального елементу сонячної панелі, і коли значення датчику повертається початкове значення, то обігрів вимикається. На кресленні показано схему системи захисту масиву сонячних панелей від несприятливих погодних умов, яка складається з датчика швидкості вітру (тахометр) 1, обігрівача сонячних панелей 2, мікроконтролера 3, термодатчика 4, лазерного датчика перетину 5, електричного приводу 6. Корисна модель працює наступним чином. Датчик швидкості вітру (тахометр) 1, а також лазерний датчик перетину 5 та термодатчик 4 підключенні до мікроконтролера 3. Знімаючи показання з цих датчики, в залежності від присутності зовнішніх несприятливих умов, мікроконтролер вирішує, чи вмикати обігрівач сонячних панелей 2 (захист від налипання снігу і обледеніння) чи переводити масив сонячних панелей в горизонтальне положення за допомогою електричного приводу 6 (за умов сильного вітру). 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Система захисту масиву сонячних панелей від несприятливих погодних умов, яка відрізняється тим, що сонячна панель містить сенсори швидкості вітру та температури, лазерний датчик перетину, які під’єднані до мікроконтролера, підключеного до обігрівача сонячних панелей та електричного приводу. 1 UA 115496 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
