Система контролю пішохідного переходу на сонячній панелі

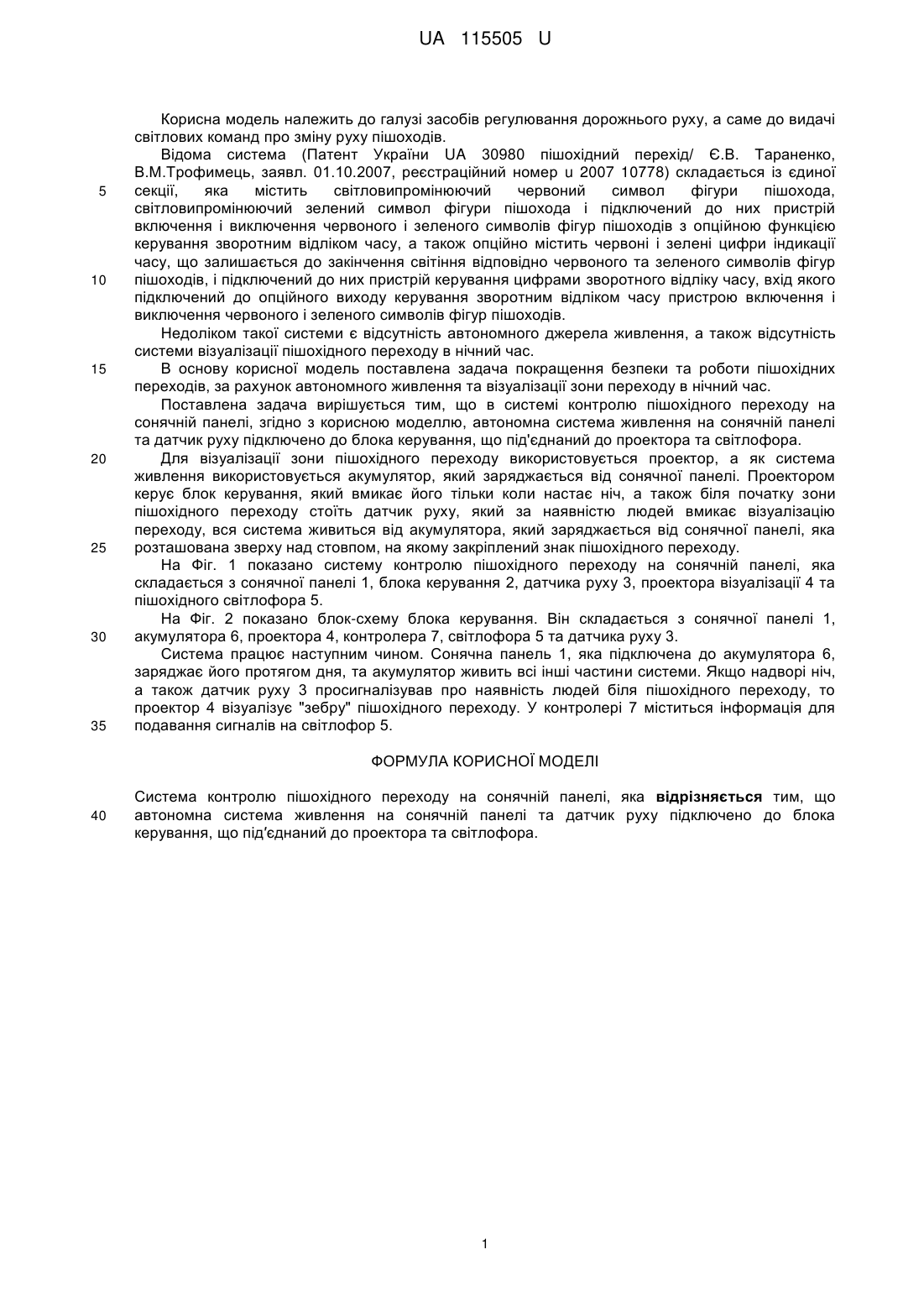

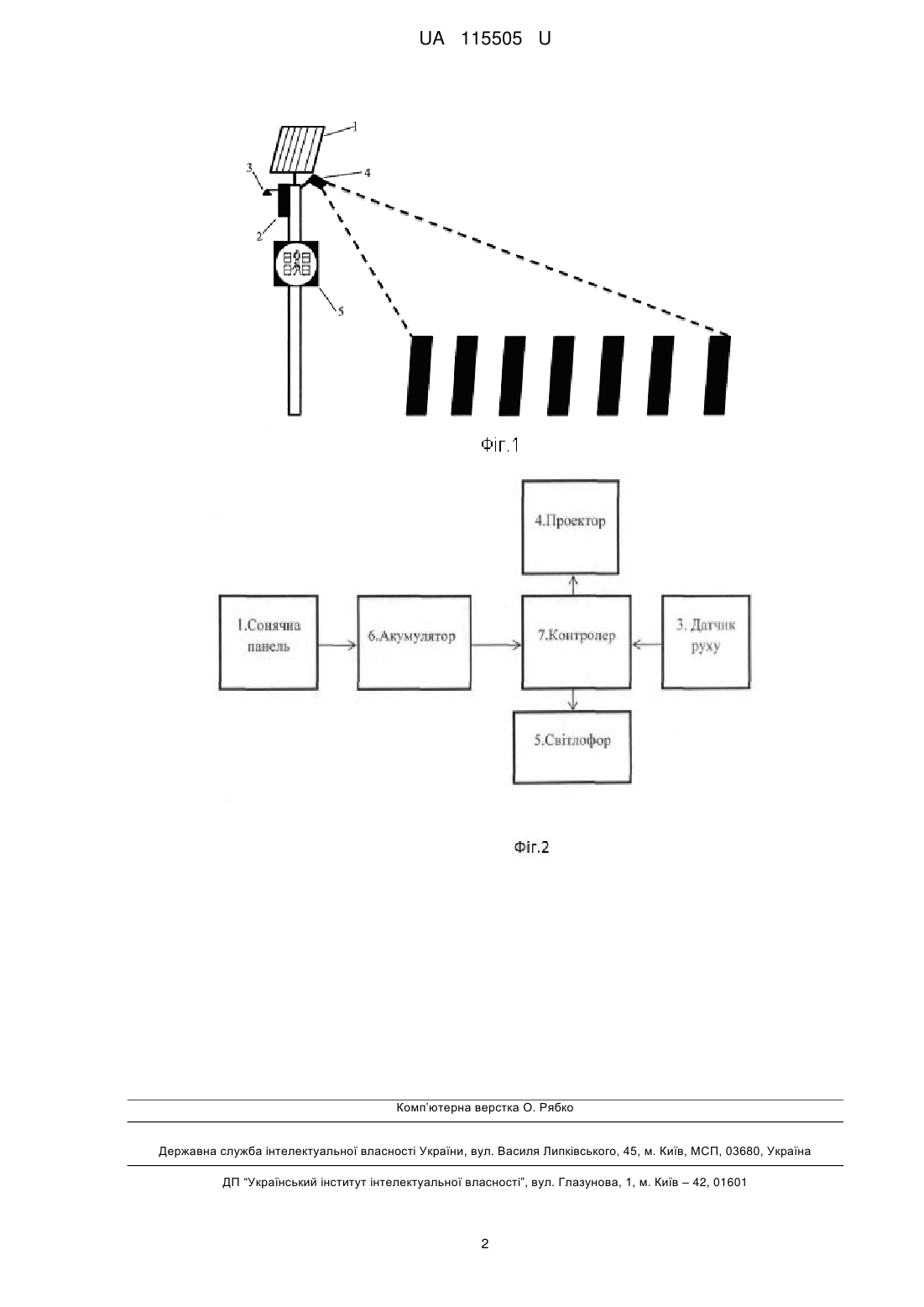

Реферат: Система контролю пішохідного переходу на сонячній панелі містить автономну систему живлення на сонячній панелі та датчик руху, які підключені до блока керування, що під′єднаний до проектора та світлофора. UA 115505 U (54) СИСТЕМА КОНТРОЛЮ ПІШОХІДНОГО ПЕРЕХОДУ НА СОНЯЧНІЙ ПАНЕЛІ UA 115505 U UA 115505 U 5 10 15 20 25 30 35 Корисна модель належить до галузі засобів регулювання дорожнього руху, а саме до видачі світлових команд про зміну руху пішоходів. Відома система (Патент України UA 30980 пішохідний перехід/ Є.В. Тараненко, В.М.Трофимець, заявл. 01.10.2007, реєстраційний номер u 2007 10778) складається із єдиної секції, яка містить світловипромінюючий червоний символ фігури пішохода, світловипромінюючий зелений символ фігури пішохода і підключений до них пристрій включення і виключення червоного і зеленого символів фігур пішоходів з опційною функцією керування зворотним відліком часу, а також опційно містить червоні і зелені цифри індикації часу, що залишається до закінчення світіння відповідно червоного та зеленого символів фігур пішоходів, і підключений до них пристрій керування цифрами зворотного відліку часу, вхід якого підключений до опційного виходу керування зворотним відліком часу пристрою включення і виключення червоного і зеленого символів фігур пішоходів. Недоліком такої системи є відсутність автономного джерела живлення, а також відсутність системи візуалізації пішохідного переходу в нічний час. В основу корисної модель поставлена задача покращення безпеки та роботи пішохідних переходів, за рахунок автономного живлення та візуалізації зони переходу в нічний час. Поставлена задача вирішується тим, що в системі контролю пішохідного переходу на сонячній панелі, згідно з корисною моделлю, автономна система живлення на сонячній панелі та датчик руху підключено до блока керування, що під'єднаний до проектора та світлофора. Для візуалізації зони пішохідного переходу використовується проектор, а як система живлення використовується акумулятор, який заряджається від сонячної панелі. Проектором керує блок керування, який вмикає його тільки коли настає ніч, а також біля початку зони пішохідного переходу стоїть датчик руху, який за наявністю людей вмикає візуалізацію переходу, вся система живиться від акумулятора, який заряджається від сонячної панелі, яка розташована зверху над стовпом, на якому закріплений знак пішохідного переходу. На Фіг. 1 показано систему контролю пішохідного переходу на сонячній панелі, яка складається з сонячної панелі 1, блока керування 2, датчика руху 3, проектора візуалізації 4 та пішохідного світлофора 5. На Фіг. 2 показано блок-схему блока керування. Він складається з сонячної панелі 1, акумулятора 6, проектора 4, контролера 7, світлофора 5 та датчика руху 3. Система працює наступним чином. Сонячна панель 1, яка підключена до акумулятора 6, заряджає його протягом дня, та акумулятор живить всі інші частини системи. Якщо надворі ніч, а також датчик руху 3 просигналізував про наявність людей біля пішохідного переходу, то проектор 4 візуалізує "зебру" пішохідного переходу. У контролері 7 міститься інформація для подавання сигналів на світлофор 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Система контролю пішохідного переходу на сонячній панелі, яка відрізняється тим, що автономна система живлення на сонячній панелі та датчик руху підключено до блока керування, що під′єднаний до проектора та світлофора. 1 UA 115505 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
