Система освітлення нерегульованого пішохідного переходу

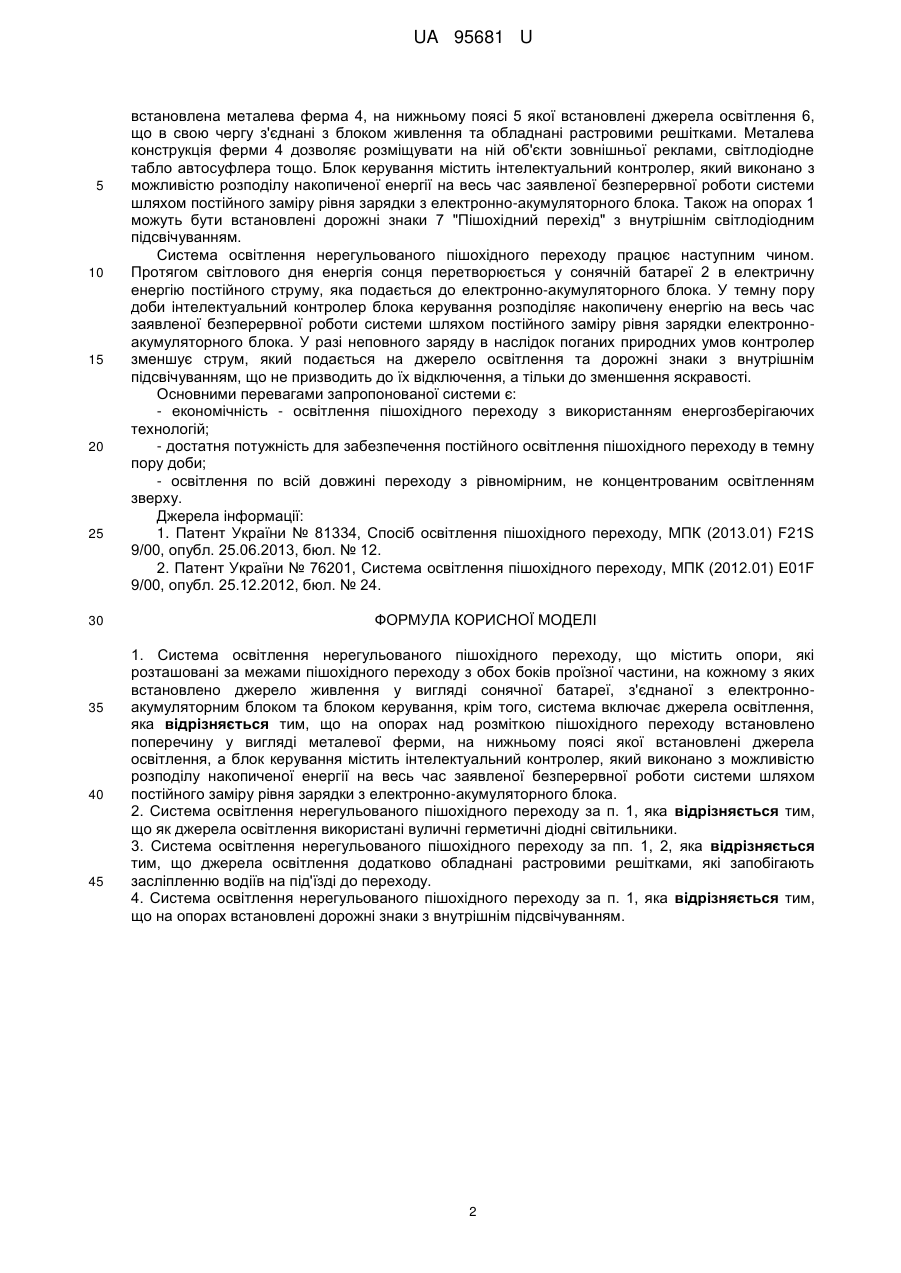

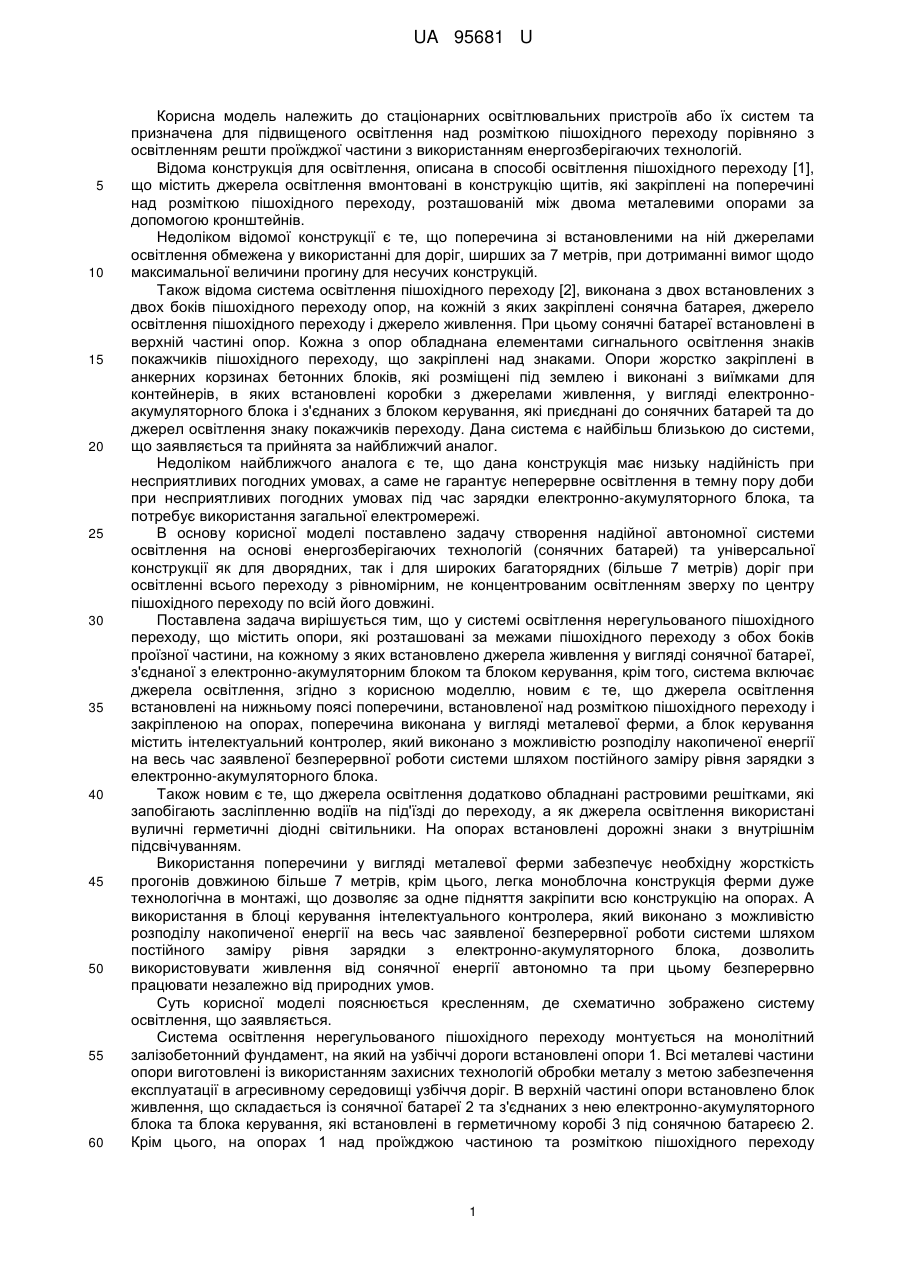

Реферат: UA 95681 U UA 95681 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до стаціонарних освітлювальних пристроїв або їх систем та призначена для підвищеного освітлення над розміткою пішохідного переходу порівняно з освітленням решти проїжджої частини з використанням енергозберігаючих технологій. Відома конструкція для освітлення, описана в способі освітлення пішохідного переходу [1], що містить джерела освітлення вмонтовані в конструкцію щитів, які закріплені на поперечині над розміткою пішохідного переходу, розташованій між двома металевими опорами за допомогою кронштейнів. Недоліком відомої конструкції є те, що поперечина зі встановленими на ній джерелами освітлення обмежена у використанні для доріг, ширших за 7 метрів, при дотриманні вимог щодо максимальної величини прогину для несучих конструкцій. Також відома система освітлення пішохідного переходу [2], виконана з двох встановлених з двох боків пішохідного переходу опор, на кожній з яких закріплені сонячна батарея, джерело освітлення пішохідного переходу і джерело живлення. При цьому сонячні батареї встановлені в верхній частині опор. Кожна з опор обладнана елементами сигнального освітлення знаків покажчиків пішохідного переходу, що закріплені над знаками. Опори жорстко закріплені в анкерних корзинах бетонних блоків, які розміщені під землею і виконані з виїмками для контейнерів, в яких встановлені коробки з джерелами живлення, у вигляді електронноакумуляторного блока і з'єднаних з блоком керування, які приєднані до сонячних батарей та до джерел освітлення знаку покажчиків переходу. Дана система є найбільш близькою до системи, що заявляється та прийнята за найближчий аналог. Недоліком найближчого аналога є те, що дана конструкція має низьку надійність при несприятливих погодних умовах, а саме не гарантує неперервне освітлення в темну пору доби при несприятливих погодних умовах під час зарядки електронно-акумуляторного блока, та потребує використання загальної електромережі. В основу корисної моделі поставлено задачу створення надійної автономної системи освітлення на основі енергозберігаючих технологій (сонячних батарей) та універсальної конструкції як для дворядних, так і для широких багаторядних (більше 7 метрів) доріг при освітленні всього переходу з рівномірним, не концентрованим освітленням зверху по центру пішохідного переходу по всій його довжині. Поставлена задача вирішується тим, що у системі освітлення нерегульованого пішохідного переходу, що містить опори, які розташовані за межами пішохідного переходу з обох боків проїзної частини, на кожному з яких встановлено джерела живлення у вигляді сонячної батареї, з'єднаної з електронно-акумуляторним блоком та блоком керування, крім того, система включає джерела освітлення, згідно з корисною моделлю, новим є те, що джерела освітлення встановлені на нижньому поясі поперечини, встановленої над розміткою пішохідного переходу і закріпленою на опорах, поперечина виконана у вигляді металевої ферми, а блок керування містить інтелектуальний контролер, який виконано з можливістю розподілу накопиченої енергії на весь час заявленої безперервної роботи системи шляхом постійного заміру рівня зарядки з електронно-акумуляторного блока. Також новим є те, що джерела освітлення додатково обладнані растровими решітками, які запобігають засліпленню водіїв на під'їзді до переходу, а як джерела освітлення використані вуличні герметичні діодні світильники. На опорах встановлені дорожні знаки з внутрішнім підсвічуванням. Використання поперечини у вигляді металевої ферми забезпечує необхідну жорсткість прогонів довжиною більше 7 метрів, крім цього, легка моноблочна конструкція ферми дуже технологічна в монтажі, що дозволяє за одне підняття закріпити всю конструкцію на опорах. А використання в блоці керування інтелектуального контролера, який виконано з можливістю розподілу накопиченої енергії на весь час заявленої безперервної роботи системи шляхом постійного заміру рівня зарядки з електронно-акумуляторного блока, дозволить використовувати живлення від сонячної енергії автономно та при цьому безперервно працювати незалежно від природних умов. Суть корисної моделі пояснюється кресленням, де схематично зображено систему освітлення, що заявляється. Система освітлення нерегульованого пішохідного переходу монтується на монолітний залізобетонний фундамент, на який на узбіччі дороги встановлені опори 1. Всі металеві частини опори виготовлені із використанням захисних технологій обробки металу з метою забезпечення експлуатації в агресивному середовищі узбіччя доріг. В верхній частині опори встановлено блок живлення, що складається із сонячної батареї 2 та з'єднаних з нею електронно-акумуляторного блока та блока керування, які встановлені в герметичному коробі 3 під сонячною батареєю 2. Крім цього, на опорах 1 над проїжджою частиною та розміткою пішохідного переходу 1 UA 95681 U 5 10 15 20 25 30 35 40 45 встановлена металева ферма 4, на нижньому поясі 5 якої встановлені джерела освітлення 6, що в свою чергу з'єднані з блоком живлення та обладнані растровими решітками. Металева конструкція ферми 4 дозволяє розміщувати на ній об'єкти зовнішньої реклами, світлодіодне табло автосуфлера тощо. Блок керування містить інтелектуальний контролер, який виконано з можливістю розподілу накопиченої енергії на весь час заявленої безперервної роботи системи шляхом постійного заміру рівня зарядки з електронно-акумуляторного блока. Також на опорах 1 можуть бути встановлені дорожні знаки 7 "Пішохідний перехід" з внутрішнім світлодіодним підсвічуванням. Система освітлення нерегульованого пішохідного переходу працює наступним чином. Протягом світлового дня енергія сонця перетворюється у сонячній батареї 2 в електричну енергію постійного струму, яка подається до електронно-акумуляторного блока. У темну пору доби інтелектуальний контролер блока керування розподіляє накопичену енергію на весь час заявленої безперервної роботи системи шляхом постійного заміру рівня зарядки електронноакумуляторного блока. У разі неповного заряду в наслідок поганих природних умов контролер зменшує струм, який подається на джерело освітлення та дорожні знаки з внутрішнім підсвічуванням, що не призводить до їх відключення, а тільки до зменшення яскравості. Основними перевагами запропонованої системи є: - економічність - освітлення пішохідного переходу з використанням енергозберігаючих технологій; - достатня потужність для забезпечення постійного освітлення пішохідного переходу в темну пору доби; - освітлення по всій довжині переходу з рівномірним, не концентрованим освітленням зверху. Джерела інформації: 1. Патент України № 81334, Спосіб освітлення пішохідного переходу, МПК (2013.01) F21S 9/00, опубл. 25.06.2013, бюл. № 12. 2. Патент України № 76201, Система освітлення пішохідного переходу, МПК (2012.01) Е01F 9/00, опубл. 25.12.2012, бюл. № 24. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Система освітлення нерегульованого пішохідного переходу, що містить опори, які розташовані за межами пішохідного переходу з обох боків проїзної частини, на кожному з яких встановлено джерело живлення у вигляді сонячної батареї, з'єднаної з електронноакумуляторним блоком та блоком керування, крім того, система включає джерела освітлення, яка відрізняється тим, що на опорах над розміткою пішохідного переходу встановлено поперечину у вигляді металевої ферми, на нижньому поясі якої встановлені джерела освітлення, а блок керування містить інтелектуальний контролер, який виконано з можливістю розподілу накопиченої енергії на весь час заявленої безперервної роботи системи шляхом постійного заміру рівня зарядки з електронно-акумуляторного блока. 2. Система освітлення нерегульованого пішохідного переходу за п. 1, яка відрізняється тим, що як джерела освітлення використані вуличні герметичні діодні світильники. 3. Система освітлення нерегульованого пішохідного переходу за пп. 1, 2, яка відрізняється тим, що джерела освітлення додатково обладнані растровими решітками, які запобігають засліпленню водіїв на під'їзді до переходу. 4. Система освітлення нерегульованого пішохідного переходу за п. 1, яка відрізняється тим, що на опорах встановлені дорожні знаки з внутрішнім підсвічуванням. 2 UA 95681 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
