Танковий шоломофон з підшоломником

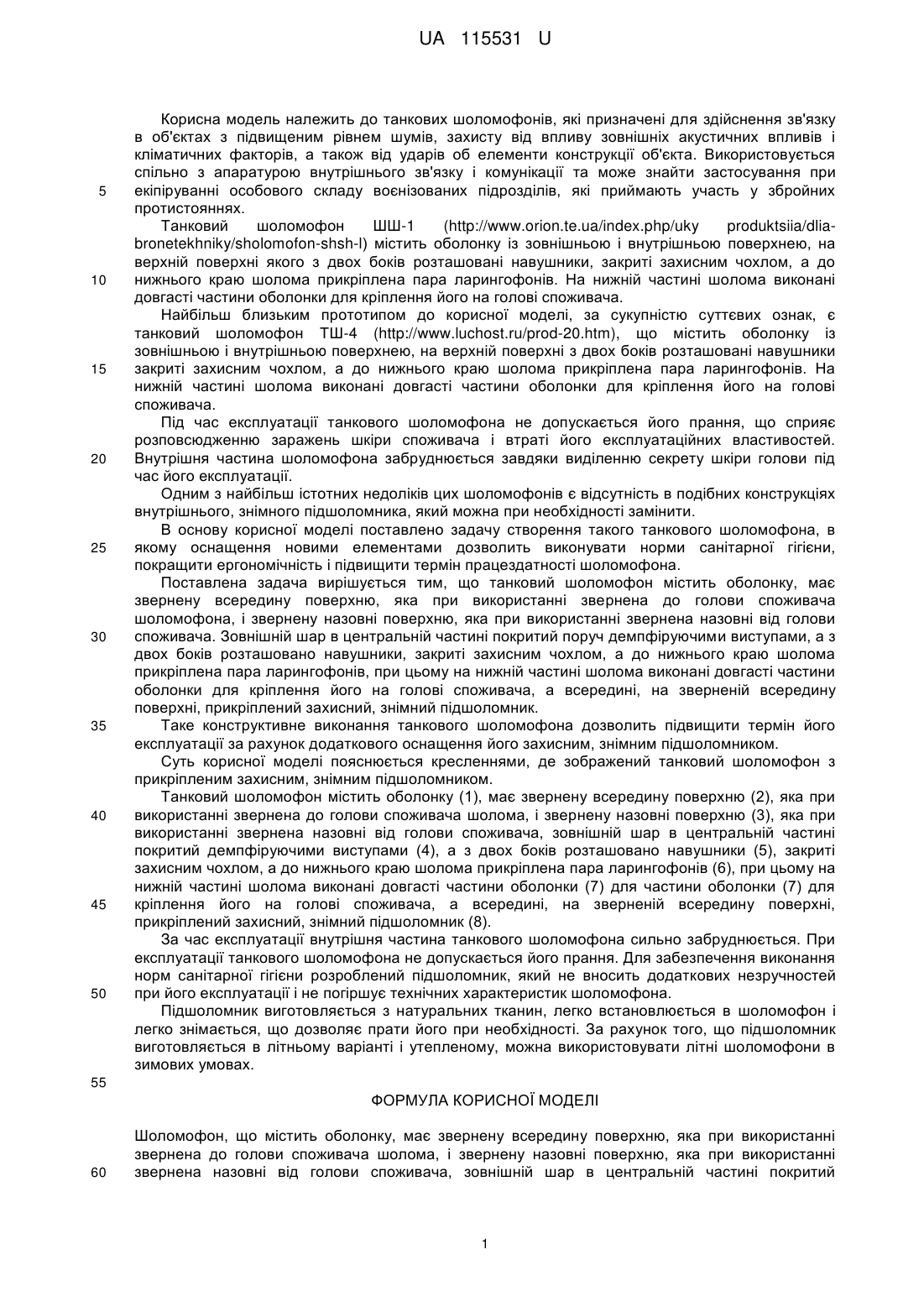

Реферат: UA 115531 U UA 115531 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до танкових шоломофонів, які призначені для здійснення зв'язку в об'єктах з підвищеним рівнем шумів, захисту від впливу зовнішніх акустичних впливів і кліматичних факторів, а також від ударів об елементи конструкції об'єкта. Використовується спільно з апаратурою внутрішнього зв'язку і комунікації та може знайти застосування при екіпіруванні особового складу воєнізованих підрозділів, які приймають участь у збройних протистояннях. Танковий шоломофон ШШ-1 (http://www.orion.te.ua/index.php/uky produktsiia/dliabronetekhniky/sholomofon-shsh-l) містить оболонку із зовнішньою і внутрішньою поверхнею, на верхній поверхні якого з двох боків розташовані навушники, закриті захисним чохлом, а до нижнього краю шолома прикріплена пара ларингофонів. На нижній частині шолома виконані довгасті частини оболонки для кріплення його на голові споживача. Найбільш близьким прототипом до корисної моделі, за сукупністю суттєвих ознак, є танковий шоломофон ТШ-4 (http://www.luchost.ru/prod-20.htm), що містить оболонку із зовнішньою і внутрішньою поверхнею, на верхній поверхні з двох боків розташовані навушники закриті захисним чохлом, а до нижнього краю шолома прикріплена пара ларингофонів. На нижній частині шолома виконані довгасті частини оболонки для кріплення його на голові споживача. Під час експлуатації танкового шоломофона не допускається його прання, що сприяє розповсюдженню заражень шкіри споживача і втраті його експлуатаційних властивостей. Внутрішня частина шоломофона забруднюється завдяки виділенню секрету шкіри голови під час його експлуатації. Одним з найбільш істотних недоліків цих шоломофонів є відсутність в подібних конструкціях внутрішнього, знімного підшоломника, який можна при необхідності замінити. В основу корисної моделі поставлено задачу створення такого танкового шоломофона, в якому оснащення новими елементами дозволить виконувати норми санітарної гігієни, покращити ергономічність і підвищити термін працездатності шоломофона. Поставлена задача вирішується тим, що танковий шоломофон містить оболонку, має звернену всередину поверхню, яка при використанні звернена до голови споживача шоломофона, і звернену назовні поверхню, яка при використанні звернена назовні від голови споживача. Зовнішній шар в центральній частині покритий поруч демпфіруючими виступами, а з двох боків розташовано навушники, закриті захисним чохлом, а до нижнього краю шолома прикріплена пара ларингофонів, при цьому на нижній частині шолома виконані довгасті частини оболонки для кріплення його на голові споживача, а всередині, на зверненій всередину поверхні, прикріплений захисний, знімний підшоломник. Таке конструктивне виконання танкового шоломофона дозволить підвищити термін його експлуатації за рахунок додаткового оснащення його захисним, знімним підшоломником. Суть корисної моделі пояснюється кресленнями, де зображений танковий шоломофон з прикріпленим захисним, знімним підшоломником. Танковий шоломофон містить оболонку (1), має звернену всередину поверхню (2), яка при використанні звернена до голови споживача шолома, і звернену назовні поверхню (3), яка при використанні звернена назовні від голови споживача, зовнішній шар в центральній частині покритий демпфіруючими виступами (4), а з двох боків розташовано навушники (5), закриті захисним чохлом, а до нижнього краю шолома прикріплена пара ларингофонів (6), при цьому на нижній частині шолома виконані довгасті частини оболонки (7) для частини оболонки (7) для кріплення його на голові споживача, а всередині, на зверненій всередину поверхні, прикріплений захисний, знімний підшоломник (8). За час експлуатації внутрішня частина танкового шоломофона сильно забруднюється. При експлуатації танкового шоломофона не допускається його прання. Для забезпечення виконання норм санітарної гігієни розроблений підшоломник, який не вносить додаткових незручностей при його експлуатації і не погіршує технічних характеристик шоломофона. Підшоломник виготовляється з натуральних тканин, легко встановлюється в шоломофон і легко знімається, що дозволяє прати його при необхідності. За рахунок того, що підшоломник виготовляється в літньому варіанті і утепленому, можна використовувати літні шоломофони в зимових умовах. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Шоломофон, що містить оболонку, має звернену всередину поверхню, яка при використанні звернена до голови споживача шолома, і звернену назовні поверхню, яка при використанні звернена назовні від голови споживача, зовнішній шар в центральній частині покритий 1 UA 115531 U 5 демпфіруючими виступами, а з двох боків розташовано навушники, закриті захисним чохлом, а до нижнього краю шоломофона прикріплена пара ларингофонів, при цьому на нижній частині шоломофона виконані довгасті частини оболонки для кріплення його на голові споживача, який відрізняється тим, що всередині на зверненій всередину поверхні прикріплений захисний, знімний підшоломник, який утеплений хутром або іншими утеплюючими матеріалами, що дає змогу використовувати один шоломофон протягом всього року. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
