Гравітаційний підвіс для поліетиленових пляшок з фронтальним закладенням одиниць продукції

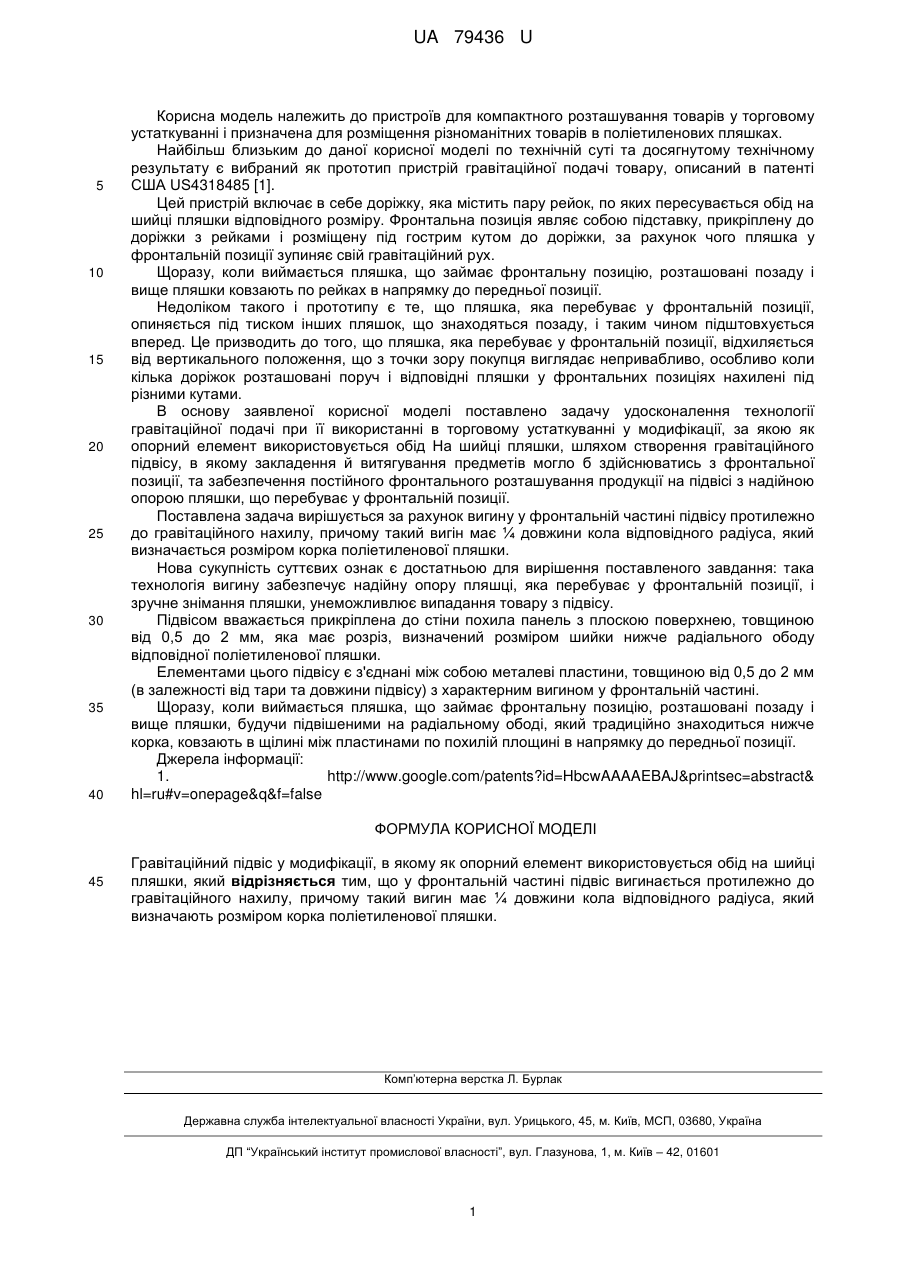

Реферат: Гравітаційний підвіс у модифікації, в якому як опорний елемент використовується обід на шийці пляшки, крім того, у фронтальній частині підвіс вигинається протилежно до гравітаційного нахилу, причому такий вигин має ¼ довжини кола відповідного радіуса, який визначають розміром корка поліетиленової пляшки. UA 79436 U (54) ГРАВІТАЦІЙНИЙ ПІДВІС ДЛЯ ПОЛІЕТИЛЕНОВИХ ПЛЯШОК З ФРОНТАЛЬНИМ ЗАКЛАДЕННЯМ ОДИНИЦЬ ПРОДУКЦІЇ UA 79436 U UA 79436 U 5 10 15 20 25 30 35 40 Корисна модель належить до пристроїв для компактного розташування товарів у торговому устаткуванні і призначена для розміщення різноманітних товарів в поліетиленових пляшках. Найбільш близьким до даної корисної моделі по технічній суті та досягнутому технічному результату є вибраний як прототип пристрій гравітаційної подачі товару, описаний в патенті США US4318485 [1]. Цей пристрій включає в себе доріжку, яка містить пару рейок, по яких пересувається обід на шийці пляшки відповідного розміру. Фронтальна позиція являє собою підставку, прикріплену до доріжки з рейками і розміщену під гострим кутом до доріжки, за рахунок чого пляшка у фронтальній позиції зупиняє свій гравітаційний рух. Щоразу, коли виймається пляшка, що займає фронтальну позицію, розташовані позаду і вище пляшки ковзають по рейках в напрямку до передньої позиції. Недоліком такого і прототипу є те, що пляшка, яка перебуває у фронтальній позиції, опиняється під тиском інших пляшок, що знаходяться позаду, і таким чином підштовхується вперед. Це призводить до того, що пляшка, яка перебуває у фронтальній позиції, відхиляється від вертикального положення, що з точки зору покупця виглядає непривабливо, особливо коли кілька доріжок розташовані поруч і відповідні пляшки у фронтальних позиціях нахилені під різними кутами. В основу заявленої корисної моделі поставлено задачу удосконалення технології гравітаційної подачі при її використанні в торговому устаткуванні у модифікації, за якою як опорний елемент використовується обід На шийці пляшки, шляхом створення гравітаційного підвісу, в якому закладення й витягування предметів могло б здійснюватись з фронтальної позиції, та забезпечення постійного фронтального розташування продукції на підвісі з надійною опорою пляшки, що перебуває у фронтальній позиції. Поставлена задача вирішується за рахунок вигину у фронтальній частині підвісу протилежно до гравітаційного нахилу, причому такий вигін має ¼ довжини кола відповідного радіуса, який визначається розміром корка поліетиленової пляшки. Нова сукупність суттєвих ознак є достатньою для вирішення поставленого завдання: така технологія вигину забезпечує надійну опору пляшці, яка перебуває у фронтальній позиції, і зручне знімання пляшки, унеможливлює випадання товару з підвісу. Підвісом вважається прикріплена до стіни похила панель з плоскою поверхнею, товщиною від 0,5 до 2 мм, яка має розріз, визначений розміром шийки нижче радіального ободу відповідної поліетиленової пляшки. Елементами цього підвісу є з'єднані між собою металеві пластини, товщиною від 0,5 до 2 мм (в залежності від тари та довжини підвісу) з характерним вигином у фронтальній частині. Щоразу, коли виймається пляшка, що займає фронтальну позицію, розташовані позаду і вище пляшки, будучи підвішеними на радіальному ободі, який традиційно знаходиться нижче корка, ковзають в щілині між пластинами по похилій площині в напрямку до передньої позиції. Джерела інформації: 1. http://www.google.com/patents?id=HbcwAAAAEBAJ&printsec=abstract& hl=ru#v=onepage&q&f=false ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Гравітаційний підвіс у модифікації, в якому як опорний елемент використовується обід на шийці пляшки, який відрізняється тим, що у фронтальній частині підвіс вигинається протилежно до гравітаційного нахилу, причому такий вигин має ¼ довжини кола відповідного радіуса, який визначають розміром корка поліетиленової пляшки. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
