Пристрій для поінтервальних росходомітричних досліджень свердловин

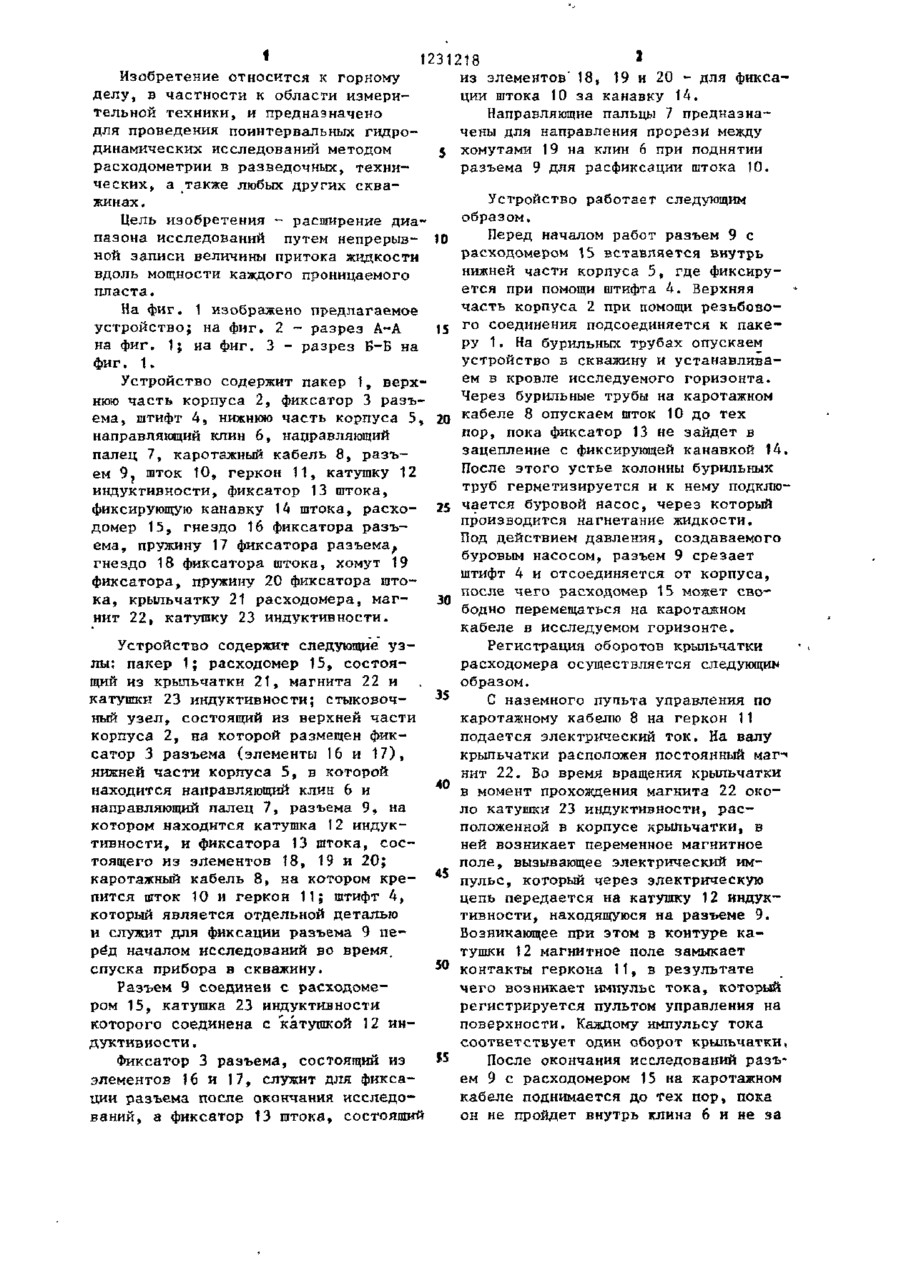

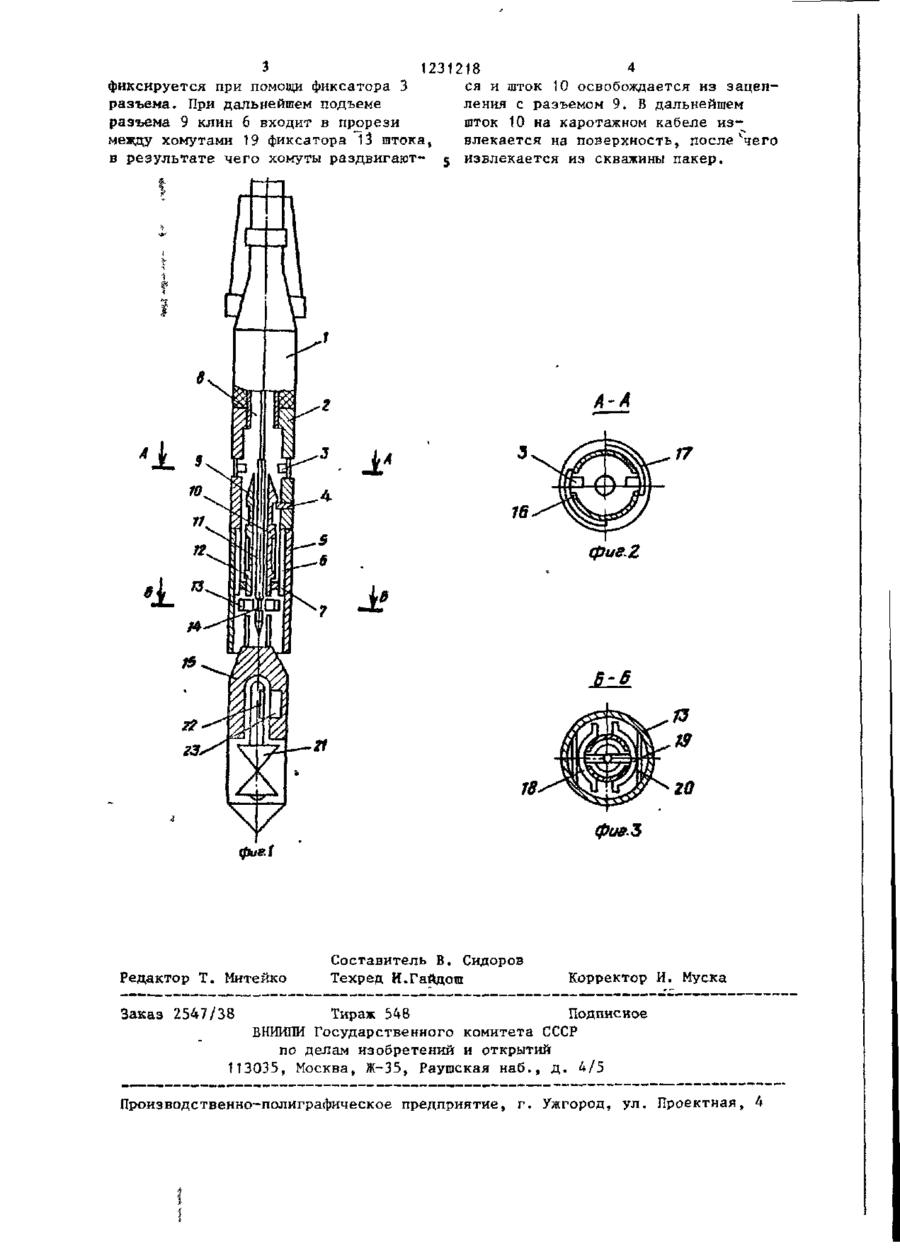

УСТРОЙСТВО ДЛЯ ПОИНТЕРВАЛЬНЫХ РАСХОДОМЕТРИЧЕСКИХ ИССЛЕДОВАНИЙ СКВАЖИН, содержащее пакер, расходомер и каротажный кабель, о т л и ч а ю щ е е ся тем, что, с целью расширения диапазона исследований путем непрерывной записи величины притока жидкости вдоль мощности каждого проницаемого пласта, оно снабжено стыковочным узлом, выполненным в виде корпуса со штифтом, фиксатором и направляющим клином, разъема, размещенного внутри корпуса и имеющего осевой канал, и штока с канавкой, установленного в осевом канале с возможности) продольного перемещения и соединенного с каротажным кабелем, при этом корпус жестко свчзан с пакером, а разъев - с расходомером. эо 1231218 Изобретение относится к горному из элементов' 18, 19 и 20 - для фиксаделу, в частности к области измериции штока 10 за канавку 14. тельной техники, и предназначено Направляющие пальцы 7 предназнадля проведения поинтервальных гидрочены для направления прорези между динамических исследований методом 5 хомутами 19 на клин 6 при поднятии расходометрии в разведочных, техниразъема 9 для расфиксации штока 10. ческих, а также любых других скваУстройство работает следующим жинах. образом. Цель изобретения - расширение диаПеред началом работ разъем 9 с пазона исследований путем непрерыв- 10 расходомером 15 вставляется внутрь ной записи величины притока жидкости нижней части корпуса 5, где фиксирувдоль мощности каждого проницаемого ется при помощи штифта 4. Верхняя пласта. часть корпуса 2 при помощи резьбовоНа фиг, 1 изображено предлагаемое устройство; на фиг, 2 - разрез А-А 15 го соединения подсоединяется к пакеРУ 1. На бурильных трубах опускаем на фиг. 1; на фиг. 3 - разрез Б-Б на устройство в скважину и устанавливафиг. 1. ем в кровле исследуемого горизонта. Устройство содержит пакер 1, верхЧерез бурильные трубы на каротажном нюю часть корпуса 2, фиксатор 3 разъема, штифт 4, нижнюю часть корпуса 5» 20 кабеле 8 опускаем шток 10 до тех пор, пока фиксатор 13 не зайдет в направляющий клин 6, направляющий зацепление с фиксирующей канавкой 14, палец 7, каротажный кабель 8, разъПосле этого устье колонны бурильных ем 9, шток Ю , геркон 11, катушку 12 труб герметизируется и к нему подклюиндуктивности, фиксатор 13 штока, чается буровой насос, через который фиксирующую канавку 14 штока, расхо- 25 производится нагнетание жидкости. домер 15, гнездо 16 фиксатора разъПод действием давления, создаваемого ема, пружину 17 фиксатора разъема> буровым насосом, разъем 9 срезает гнездо 18 фиксатора штока, хомут 19 штифт 4 и отсоединяется от корпуса, фиксатора, пружину 20 фиксатора штока, крыльчатку 21 расходомера, маг30 после чего расходомер 15 может свободно перемещаться на каротажном нит 22, катушку 23 индуктивности. кабеле в исследуемом горизонте. Устройство содержит следующие узРегистрация оборотов крыльчатки лы: пакер 1; расходомер 15, состоярасходомера осуществляется следующих щий из крыльчатки 21, магнита 22 и образом. катушки 23 индуктивности; стыковоч-*5 С наземного пупьта управления по ный узел, состоящий из верхней части каротажному кабелю 8 на геркон 11 корпуса 2, на которой размещен фикподается электрический ток. На валу сатор 3 разъема (элементы 16 и 17), крыльчатки расположен постоянный маг-» нижней части корпуса 5, в которой нит 22. Во время вращения крыльчатки 40 в момент прохождения магнита 22 оконаходится направляющий клин 6 и направляющий палец 7, разъема 9, на ло катушки 23 индуктивности, раскотором находится катушка 12 индукположенной в корпусе крыльчатки, в тивности, и фиксатора 13 штока, сосней возникает переменное магнитное тоящего из элементов 18, 19 и 20; поле, вызывающее электрический имкаротажный кабель 8, на котором кре- ** пульс, который через электрическую пится шток 10 и геркон 11; штифт 4, цепь передается на катушку 12 индуккоторый является отдельной деталью тивности, находящуюся на разъеме 9. и служит для фиксации разъема 9 пеВозникающее при этом в контуре карёд началом исследований во время, тушки 12 магнитное поле замыкает спуска прибора в скважину. 50 контакты геркона 11, в результате чего возникает импульс тока, который Разъем 9 соединен с расходомерегистрируется пультом управления на ром 15, катушка 23 индуктивности поверхности. Каждому импульсу тока которого соединена с катушкой 12 инсоответствует один оборот крыльчатки. дуктивности . 5 После окончания исследований разъФиксатор 3 разъема, состоящий из * ем 9 с расходомером 15 на каротажном элементов 16 и 17, служит для фиксакабеле поднимается до тех пор, пока ции разъема после окончания исследоон не пройдет внутрь клина 6 и не за ваний, а фиксатор 13 штока, состоящий З 1231218 4 фиксируется при помощи фиксатора 3 ся и шток 10 освобождается из зацепразъема. При дальнейшем подъеме ления с разъемом 9. В дальнейшем разъема 9 клин 6 входит в прорези шток 10 на каротажном кабеле измежду хомутами 19 фиксатора 13 штока^ влекается на поверхность, после' в результате чего хомуты раздвигают- е извлекается из скважины пакер. А-А 1' фие-Z IzA Л фиг. З Редактор Т. Митейко Составитель В. Сидоров Техред И.ГаЙдош Корректор И. Муска Заказ 2547/38 Тираж 548 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
