Установка для вібраційних досліджень виробів

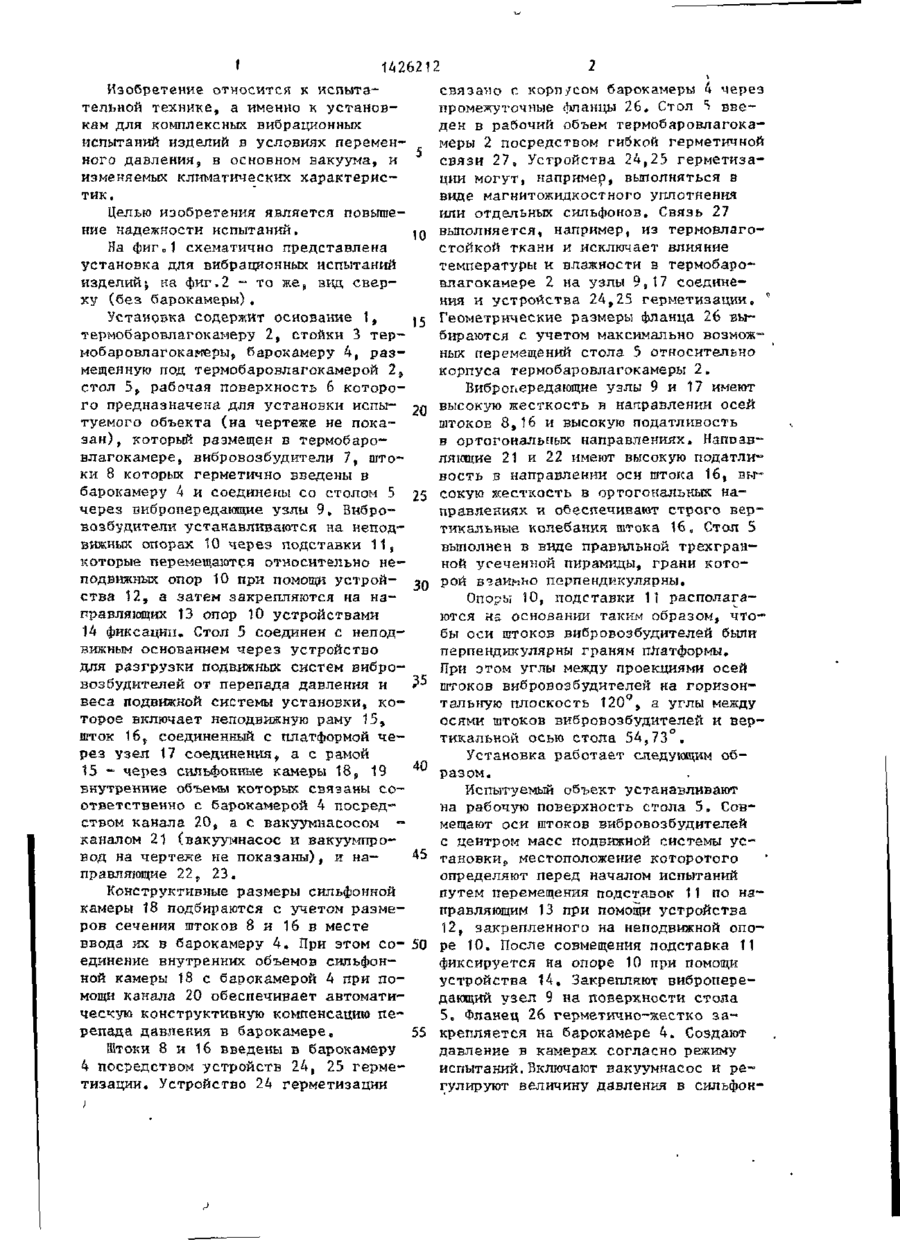

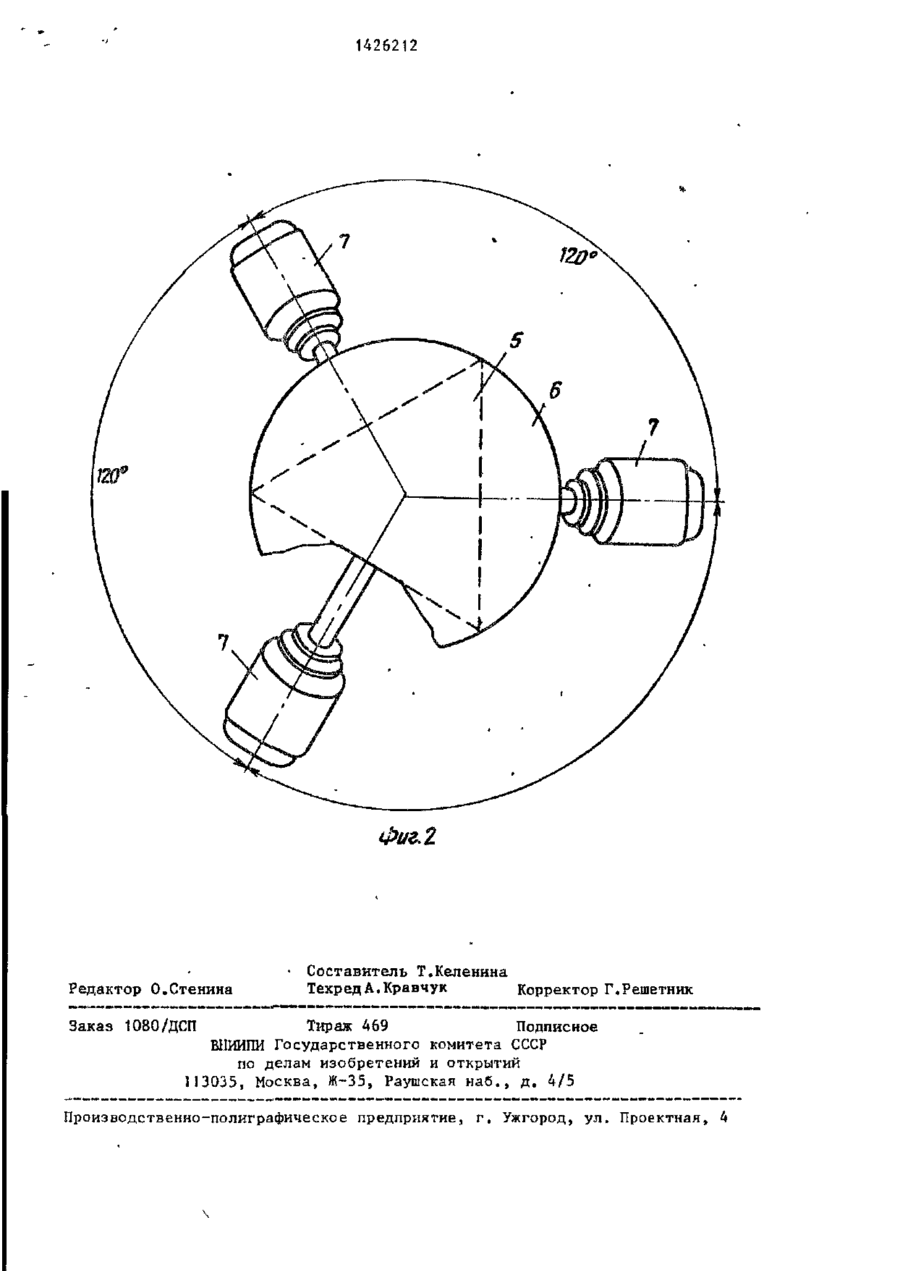

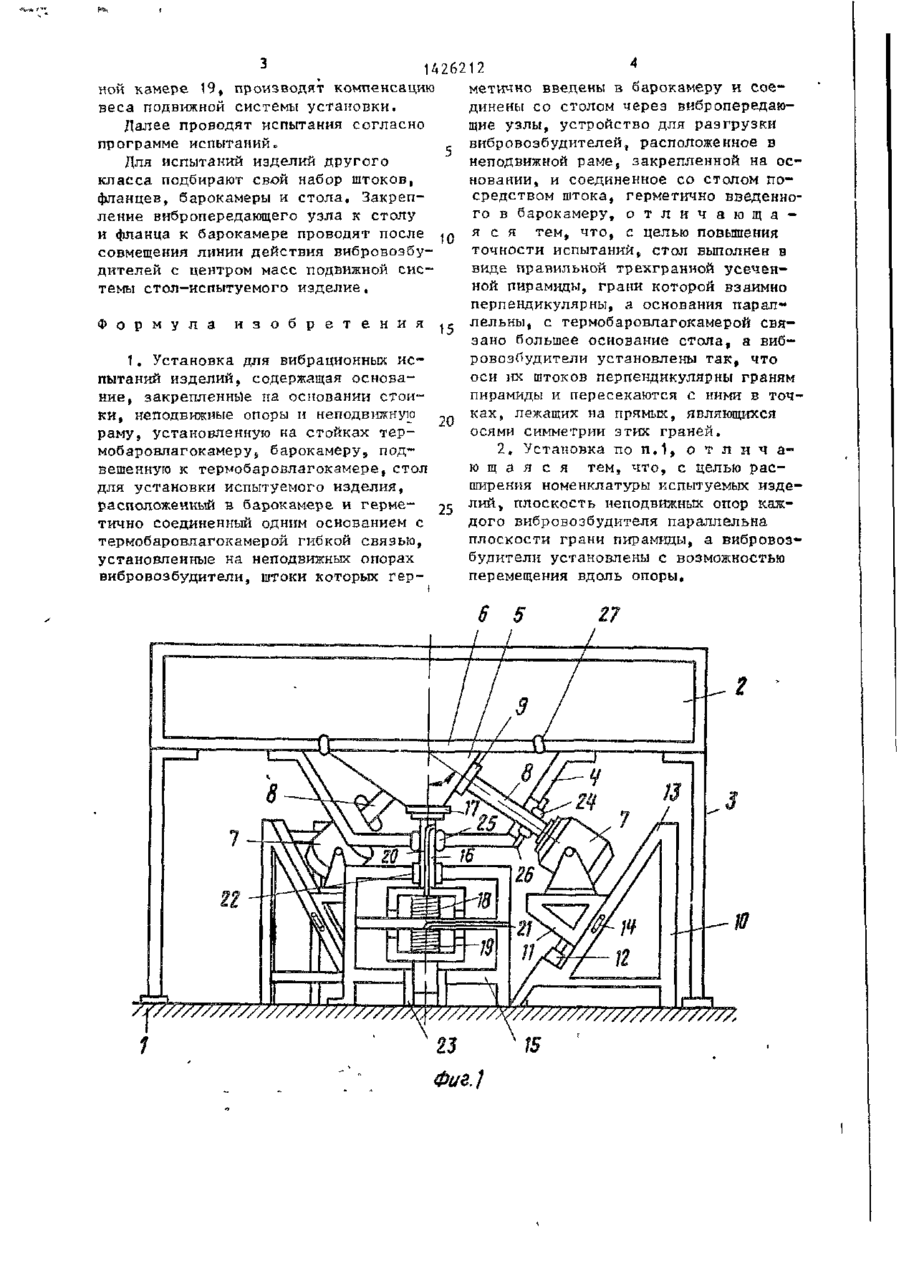

ДЛИ СЛУЖРБНОГО ПОЛЬЗОВАНИЯ ЭКЗ N * СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51) 4 G O t M 7/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4191938/25-28 (22) 05.02.87 (71) Институт проблем машиностроения АН УССР (72) А.Е.Божко, В.П.Шпачук и К,А,Богдан (53) 620.178.5 (088в8) (56) Авторское свидетельство СССР № 1186984, кл. G 01 М 7/00, 1985. Авторское свидетельство СССР № 1313121, кл. G 01 М 7/00, 1987. (54) УСТАНОВКА ДЛЯ ВИБРАЦИОННЫХ ИСПЫТАНИЙ ИЗДЕЛИЙ (57) Изобретение относится к испытательной технике, а именно к установкам для комплексных вибрационных испытаний изделий в условиях переменного давления, в основном вакуума, и изменяемых климатических характеристик. Целью изобретения является повы 35-88 шение надежности испытаний. Установка содержит основание 1f термобаровлагокамеру 2, установленную на стойках, барокамеру 4, подвешенную к термобаровлагокамере 2. Стол 5 для установки испытуемого изделия расположен в- барокамере 4 и герметично соединен с термобаровлагокамерой 2 с возможностью движения. Стол выполнен в виде правильной трехгранной усеченной пирамиды, грани которой взаимно перпендикулярны, а основания лежат в горизонтальных плоскостях. Оси штоков 8 вибровозбудителей 7 перпендикулярны граням пирамиды и пересекаются с ними в точках, лежащих на прямых, являющихся осями симметрии этих граней. Оси внбровозбудителей пересекаются в точке, являющейся центром масс подвижной системы стол-изделие. 1 з.п.ф-лы, 2 ил. 1 142621 г Изобретение относится к испытательной технике, а именно к установкам для комплексных вибрационных испытаний изделий в условиях переменного давления, в основном вакуума, и изменяемых климатических характеристик, Целью изобретения является повышение надежности испытаний, ^д На фиг„1 схематично представлена установка для вибрационных испытаний изделий; на фиг.2 - то же в вид сверку (без барокамеры). Установка содержит основание 1, ^ термобаровлагокамеру 2, стойки 3 термобаровлагокартеры, барокамеру 4, размещенную под термобаровлагокамерой 2 г стол 5, рабочая поверхность 6 которого предназначена для установки испы- JQ туемого объекта (на чертеже не показан), который размещен в термобаровлагокамере, вибровозбудители 7, штоки 8 которых герметично введены в барокамеру 4 и соединены со столом 5 25 через вибропередающие узлы 9. Вибровозбудителй устанавливаются на неподвижных опорах 10 через подставки 11, которые перемещаются относительно неподвижных опор 10 при помощи устрой- эл ства 12, а затем закрепляются на направляющих 13 опор 10 устройствами 14 фиксации. Стол 5 соединен с неподвижным основанием через устройство для разгрузки подвижных систем вибровозбудителей от перепада давления и 3^ веса подвижной системы установки, которое включает неподвижную раму )5> шток 16 ? соединенный с платформой через узел 17 соединения9 а с рамой 15 - через сильфонные камеры 18 s 19 *" внутренние объемы которых связаны соответственно с барокамерой 4 посредством канала 20„ а с вакууннасосом каналом 21 (вакуумнасос и вакуумпровод на чертеже не показаны), и на45 правлякяцие 22, 23. Конструктивные размеры сильфонной камеры 18 подбираются с учетом размеров сечения штоков 8 и 16 в месте ввода их в барокамеру 4. При этом со- 50 единение внутренних объемов сильфонной камеры 18 с барокамерой 4 при помощи канала 20 обеспечивает автоматическую конструктивную компенсацию перепада давления в барокамере. 55 Штоки 8 и 16 введены в барокамеру 4 посредством устройств 24, 25 герметизации. Устройство 24 герметизации 2 связано с корпусом барокамеры 4 через промежуточные фланцы 26. Стол S введен в рабочий объем термобаровлагокамеры 2 посредством гибкой герметичной связи 27. Устройства 24,25 герметизации могут, например, выполняться в виде магнитожидкостного уплотнения или отдельных сильфонов. Связь 27 выполняется, например, из термовлагостойкой ткани и исключает влияние температуры и влажности в термобаровлагокамере 2 на узлы 9,17 соединения и устройства 24,25 герметизации„ * Геометрические размеры фланца 26 выбираются с учетом максимально возможных перемещений стола 5 относительно корпуса термобаровлагокамеры 2. Вибропередающие узлы 9 и 17 имеют высокую жесткость в направлении осей Ш Т О К О Е 8,16 и высокую податливость в ортогональных направлениях, Наїгоавлягощие 21 и 22 имеют высокую податливость в направлении оси штока 16, высокую жесткость в ортогональных направлениях и обеспечивают строго вертикальные колебания штока 16„ Стол 5 выполнен в виде правильной трехгранной усеченной пирамиды, грани которой взаимно перпендикулярны. Опоры J0, подставки \\ располагаются H S основании таким образом, чтобы оси штоков вибровозбудителей были перпендикулярны граням платформы. При этом углы между проекциями осей штоков вибровозбудителей на горизонтальную плоскость 120°, а углы между осями штоков вибровозбудителей и вертикальной осью стола 54 S 73°. Установка работает следующим образом. Испытуемый объект устанавливают на рабочую поверхность стола 5„ Совмещают оси штоков вибровозбудителей с центром масс подвижной системы установкИр местоположение которотого определяют перед началом испытаний путем перемещения подставок 11 по направляющим 13 при помощи устройства 12, закрепленного на неподвижной опоре 10. После совмещения подставка 11 фиксируется на опоре 10 при помощи устройства 14. Закрепляют вибропередающий узел 9 на поверхности стола 5„ Фланец 26 герметично-жестко закрепляется на барокамере 4. Создают давление в камерах согласно режиму испытаний.Включают вакуумнасос и регулируют величину давления в сильфон 3 4 14262 12 метичко введены в барокамеру и соеной камере 19, производят компенсацию динены со столом через вибропередаювеса подвижной системы установки. щие узлы, устройство для разгрузки Далее проводят испытания согласно программе испытаний. _ вибровоэбудителей, расположенное в неподвижной раме, закрепленной на осДля испытаний изделий другого новании, и соединенное со столом покласса подбирают свой набор штоков, средством штока, герметично введеннофланцев, барокамеры и стола. Закрепго в барокамеру, о т л и ч а ю щ а ление вибропередающего узла к столу тем, что, с целью повышения и фланца к барокамере проводят после JQ я с я точности испытаний, стол выполнен в совмещения линии действия вибровозбувиде правильной трехгранной усечендителей с центром масс подвижной сисной пирамиды, грани которой взаимно темы стол-испытуемого изделие. перпендикулярны, а основания параллельны, с термобаровлагокамерой свя15 зано большее основание стола, а вибровозбудители установлены так, что 1. Установка для вибрационных исоси их штоков перпендикулярны граням пытаний изделий, содержащая основапирамиды и пересекаются с ними в точние, закрепленные на основании стоиках, лежащих на прямых, являющихся ки, неподвижные опоры и неподвижную 20 осями симметрии этих граней, раму, установленную на стойках термобаровлагокамеруэ барокамеру, под2, Установка по п . 1 , о т л и ч а вешенную к термобаровлагокамере, стол ющаяся тем, что, с целью расдля установки испытуемого изделия, ширения номенклатуры испытуемых издерасположенный в барокамере и гермелий, плоскость неподвижных опор каж25 тично соединенный одним основанием с дого вибровозбудителя параллельна термобаровлагокамерой гибкой связью, плоскости грани пирамиды, а вибровозустановленные на неподвижных опорах будители установлены с возможностью вибровозбудители, штоки которых repперемещения вдоль опоры. Ф о р м у л а и з о б р е т е н и я 6 5 2 '///////W///////////////////77777. •1 1426212 Редактор О.Стенина Составитель Т.Келенина Техред А. Кравчук Корректор Г.Решетник Заказ 1080/ДСП Тираж 469 Подписное ВІІИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие5 г, Ужгород, ул. Проектная, 4
