Водовипуск для краплинного зрошення багаторічних насаджень

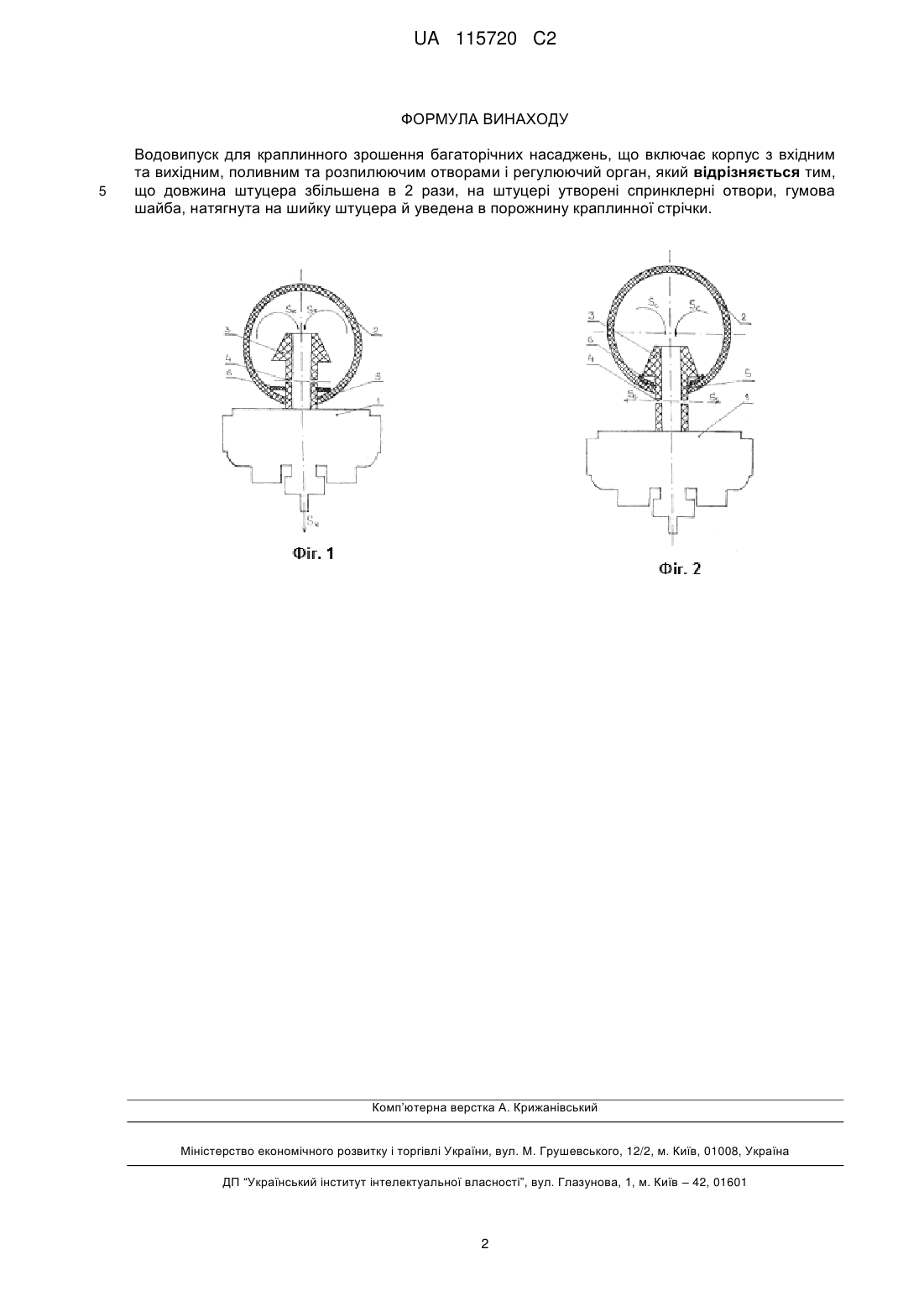

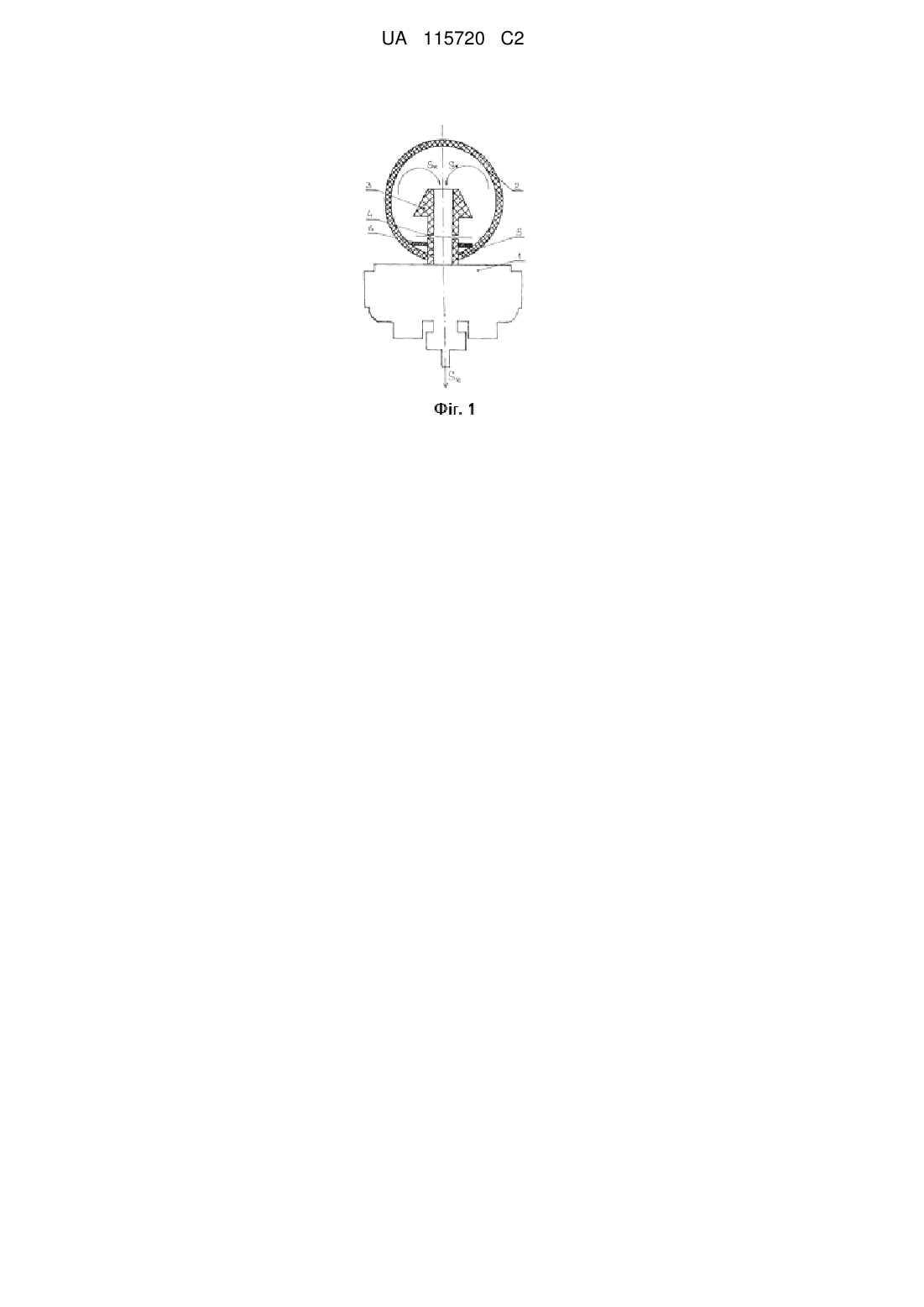

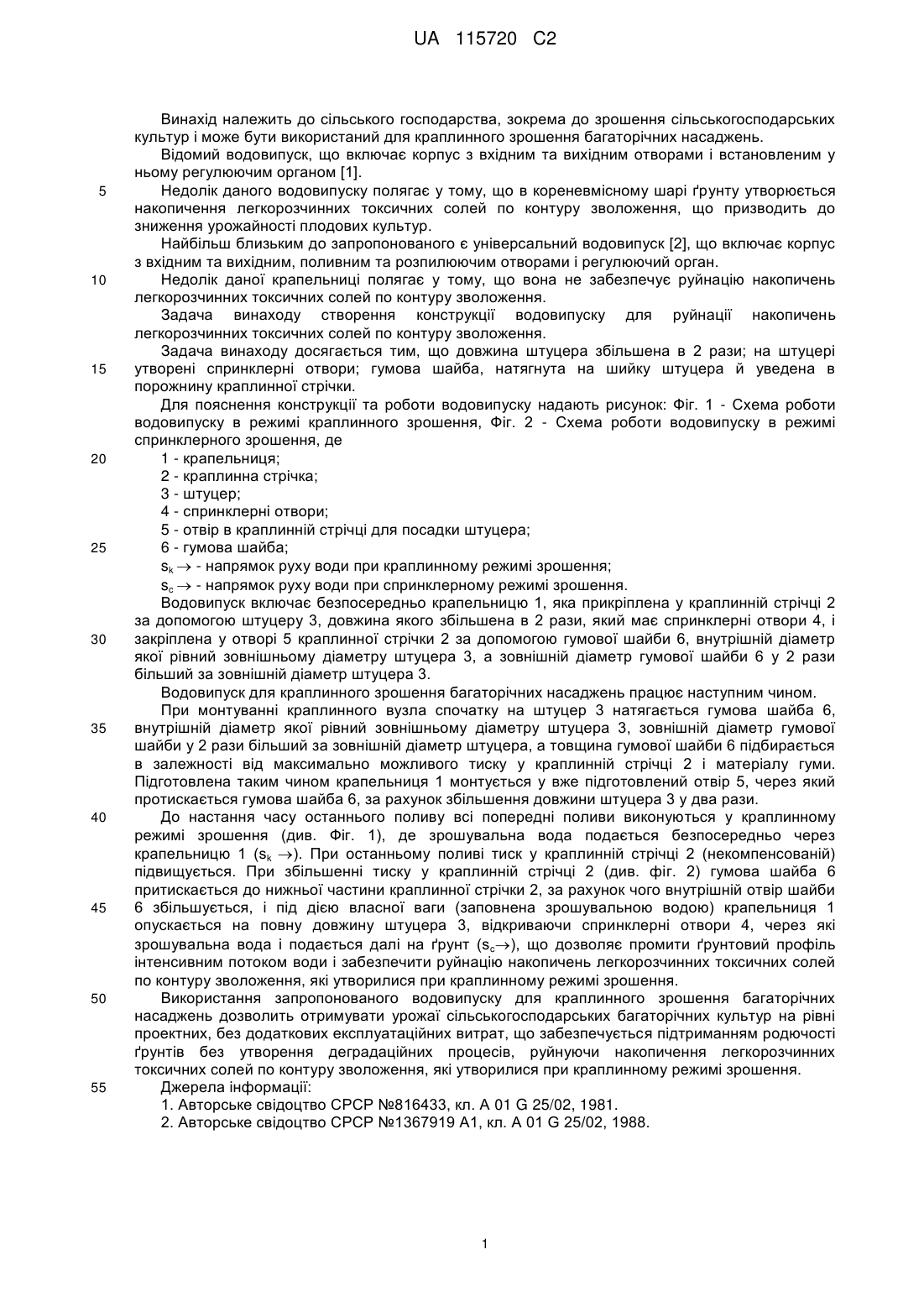

Реферат: Винахід належить до водовипуску для краплинного зрошення багаторічних насаджень, що включає корпус з вхідним та вихідним, поливним та розпилюючим отворами і регулюючий орган. Крапельниця прикріплена у краплинній стрічці 2 за допомогою штуцеру 3, довжина якого збільшена в 2 рази, який має спринклерні отвори 4, і закріплена у отворі 5 краплинної стрічки 2 за допомогою гумової шайби 6, внутрішній діаметр якої рівний зовнішньому діаметру штуцера 3, а зовнішній діаметр гумової шайби 6 у 2 рази більший за зовнішній діаметр штуцера 3. UA 115720 C2 (12) UA 115720 C2 UA 115720 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільського господарства, зокрема до зрошення сільськогосподарських культур і може бути використаний для краплинного зрошення багаторічних насаджень. Відомий водовипуск, що включає корпус з вхідним та вихідним отворами і встановленим у ньому регулюючим органом [1]. Недолік даного водовипуску полягає у тому, що в кореневмісному шарі ґрунту утворюється накопичення легкорозчинних токсичних солей по контуру зволоження, що призводить до зниження урожайності плодових культур. Найбільш близьким до запропонованого є універсальний водовипуск [2], що включає корпус з вхідним та вихідним, поливним та розпилюючим отворами і регулюючий орган. Недолік даної крапельниці полягає у тому, що вона не забезпечує руйнацію накопичень легкорозчинних токсичних солей по контуру зволоження. Задача винаходу створення конструкції водовипуску для руйнації накопичень легкорозчинних токсичних солей по контуру зволоження. Задача винаходу досягається тим, що довжина штуцера збільшена в 2 рази; на штуцері утворені спринклерні отвори; гумова шайба, натягнута на шийку штуцера й уведена в порожнину краплинної стрічки. Для пояснення конструкції та роботи водовипуску надають рисунок: Фіг. 1 - Схема роботи водовипуску в режимі краплинного зрошення, Фіг. 2 - Схема роботи водовипуску в режимі спринклерного зрошення, де 1 - крапельниця; 2 - краплинна стрічка; 3 - штуцер; 4 - спринклерні отвори; 5 - отвір в краплинній стрічці для посадки штуцера; 6 - гумова шайба; sk  - напрямок руху води при краплинному режимі зрошення; sc  - напрямок руху води при спринклерному режимі зрошення. Водовипуск включає безпосередньо крапельницю 1, яка прикріплена у краплинній стрічці 2 за допомогою штуцеру 3, довжина якого збільшена в 2 рази, який має спринклерні отвори 4, і закріплена у отворі 5 краплинної стрічки 2 за допомогою гумової шайби 6, внутрішній діаметр якої рівний зовнішньому діаметру штуцера 3, а зовнішній діаметр гумової шайби 6 у 2 рази більший за зовнішній діаметр штуцера 3. Водовипуск для краплинного зрошення багаторічних насаджень працює наступним чином. При монтуванні краплинного вузла спочатку на штуцер 3 натягається гумова шайба 6, внутрішній діаметр якої рівний зовнішньому діаметру штуцера 3, зовнішній діаметр гумової шайби у 2 рази більший за зовнішній діаметр штуцера, а товщина гумової шайби 6 підбирається в залежності від максимально можливого тиску у краплинній стрічці 2 і матеріалу гуми. Підготовлена таким чином крапельниця 1 монтується у вже підготовлений отвір 5, через який протискається гумова шайба 6, за рахунок збільшення довжини штуцера 3 у два рази. До настання часу останнього поливу всі попередні поливи виконуються у краплинному режимі зрошення (див. Фіг. 1), де зрошувальна вода подається безпосередньо через крапельницю 1 (sk ). При останньому поливі тиск у краплинній стрічці 2 (некомпенсованій) підвищується. При збільшенні тиску у краплинній стрічці 2 (див. фіг. 2) гумова шайба 6 притискається до нижньої частини краплинної стрічки 2, за рахунок чого внутрішній отвір шайби 6 збільшується, і під дією власної ваги (заповнена зрошувальною водою) крапельниця 1 опускається на повну довжину штуцера 3, відкриваючи спринклерні отвори 4, через які зрошувальна вода і подається далі на ґрунт (s c), що дозволяє промити ґрунтовий профіль інтенсивним потоком води і забезпечити руйнацію накопичень легкорозчинних токсичних солей по контуру зволоження, які утворилися при краплинному режимі зрошення. Використання запропонованого водовипуску для краплинного зрошення багаторічних насаджень дозволить отримувати урожаї сільськогосподарських багаторічних культур на рівні проектних, без додаткових експлуатаційних витрат, що забезпечується підтриманням родючості ґрунтів без утворення деградаційних процесів, руйнуючи накопичення легкорозчинних токсичних солей по контуру зволоження, які утворилися при краплинному режимі зрошення. Джерелаінформації: 1. Авторське свідоцтво СРСР №816433, кл. А 01 G 25/02, 1981. 2. Авторське свідоцтво СРСР №1367919 А1, кл. А 01 G 25/02, 1988. 1 UA 115720 C2 ФОРМУЛА ВИНАХОДУ 5 Водовипуск для краплинного зрошення багаторічних насаджень, що включає корпус з вхідним та вихідним, поливним та розпилюючим отворами і регулюючий орган, який відрізняється тим, що довжина штуцера збільшена в 2 рази, на штуцері утворені спринклерні отвори, гумова шайба, натягнута на шийку штуцера й уведена в порожнину краплинної стрічки. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
