Композиція для електроізоляційного покриття

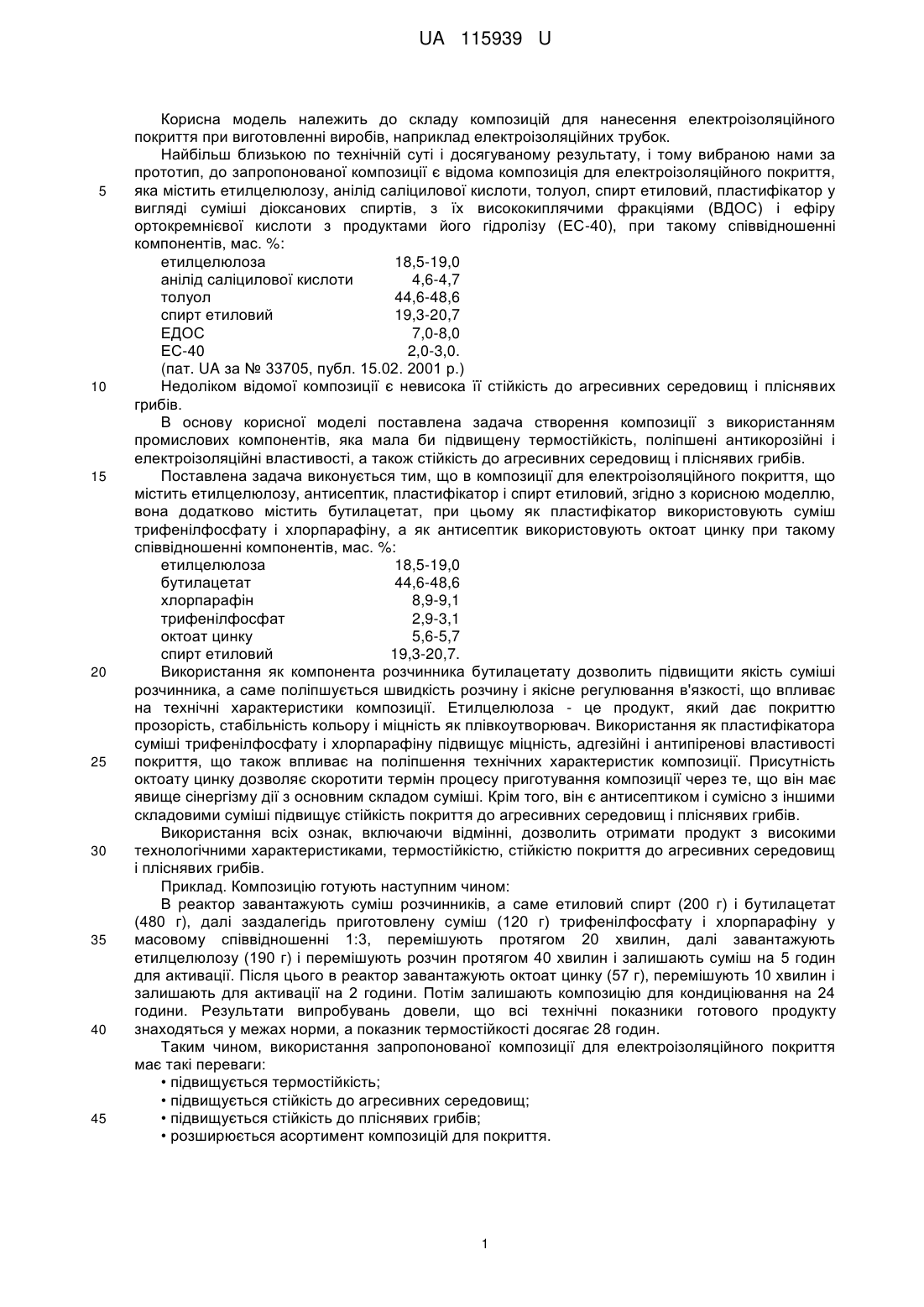

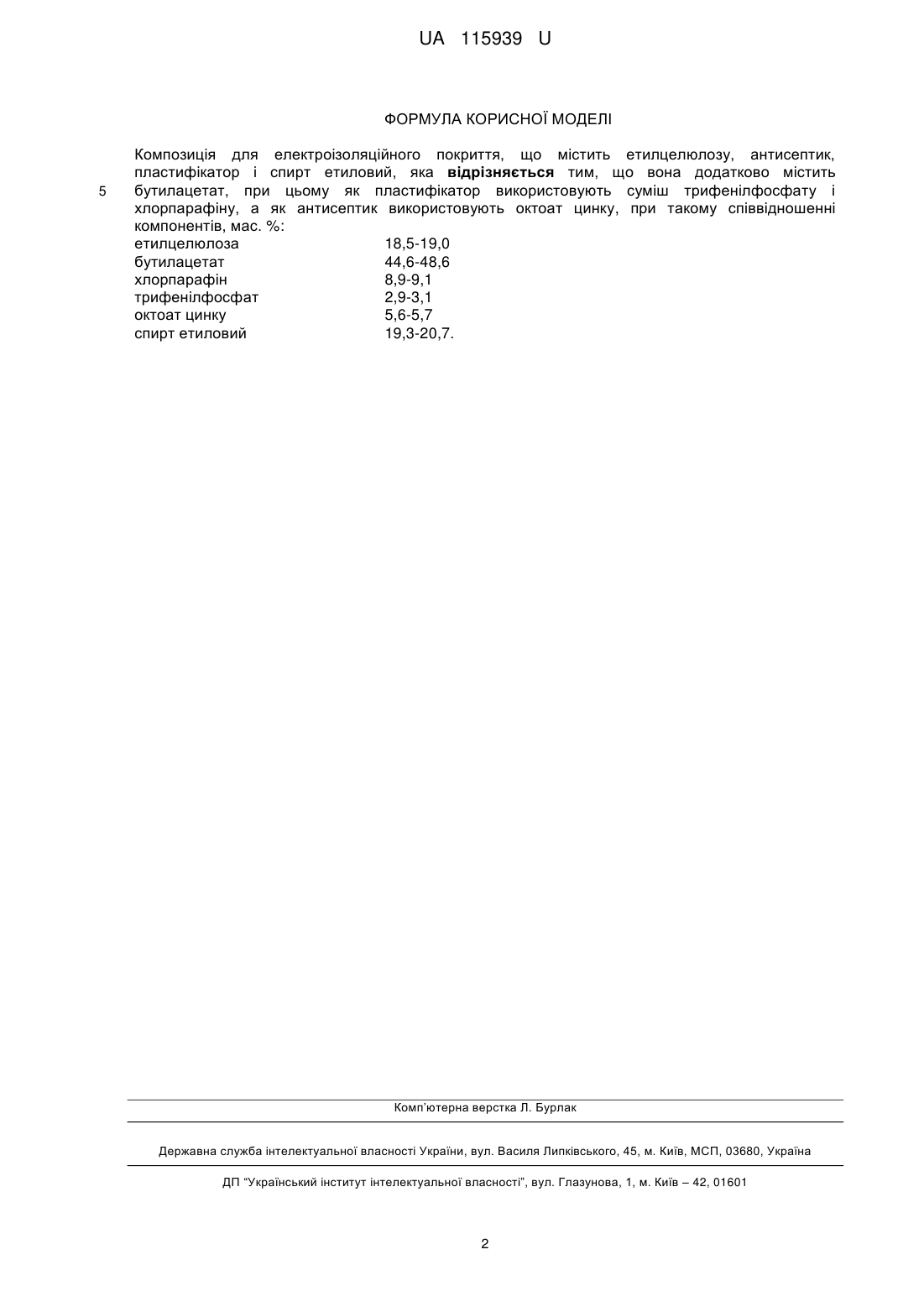

Реферат: Композиція для електроізоляційного покриття містить етилцелюлозу, антисептик, пластифікатор і спирт етиловий. При цьому вона додатково містить бутилацетат, зокрема в як пластифікатор використовують суміш трифенілфосфату і хлорпарафіну, а як антисептик використовують октоат цинку, при такому співвідношенні компонентів, мас. %: етилцелюлоза 18,5-19,0 бутилацетат 44,6-48,6 хлорпарафін 8,9-9,1 трифенілфосфат 2,9-3,1 октоат цинку 5,6-5,7 спирт етиловий 19,3-20,7. UA 115939 U (12) UA 115939 U UA 115939 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до складу композицій для нанесення електроізоляційного покриття при виготовленні виробів, наприклад електроізоляційних трубок. Найбільш близькою по технічній суті і досягуваному результату, і тому вибраною нами за прототип, до запропонованої композиції є відома композиція для електроізоляційного покриття, яка містить етилцелюлозу, анілід саліцилової кислоти, толуол, спирт етиловий, пластифікатор у вигляді суміші діоксанових спиртів, з їх висококиплячими фракціями (ВДОС) і ефіру ортокремнієвої кислоти з продуктами його гідролізу (ЕС-40), при такому співвідношенні компонентів, мас. %: етилцелюлоза 18,5-19,0 анілід саліцилової кислоти 4,6-4,7 толуол 44,6-48,6 спирт етиловий 19,3-20,7 ЕДОС 7,0-8,0 ЕС-40 2,0-3,0. (пaт. UA за № 33705, публ. 15.02. 2001 р.) Недоліком відомої композиції є невисока її стійкість до агресивних середовищ і пліснявих грибів. В основу корисної моделі поставлена задача створення композиції з використанням промислових компонентів, яка мала би підвищену термостійкість, поліпшені антикорозійні і електроізоляційні властивості, а також стійкість до агресивних середовищ і пліснявих грибів. Поставлена задача виконується тим, що в композиції для електроізоляційного покриття, що містить етилцелюлозу, антисептик, пластифікатор і спирт етиловий, згідно з корисною моделлю, вона додатково містить бутилацетат, при цьому як пластифікатор використовують суміш трифенілфосфату і хлорпарафіну, а як антисептик використовують октоат цинку при такому співвідношенні компонентів, мас. %: етилцелюлоза 18,5-19,0 бутилацетат 44,6-48,6 хлорпарафін 8,9-9,1 трифенілфосфат 2,9-3,1 октоат цинку 5,6-5,7 спирт етиловий 19,3-20,7. Використання як компонента розчинника бутилацетату дозволить підвищити якість суміші розчинника, а саме поліпшується швидкість розчину і якісне регулювання в'язкості, що впливає на технічні характеристики композиції. Етилцелюлоза - це продукт, який дає покриттю прозорість, стабільність кольору і міцність як плівкоутворювач. Використання як пластифікатора суміші трифенілфосфату і хлорпарафіну підвищує міцність, адгезійні і антипіренові властивості покриття, що також впливає на поліпшення технічних характеристик композиції. Присутність октоату цинку дозволяє скоротити термін процесу приготування композиції через те, що він має явище сінергізму дії з основним складом суміші. Крім того, він є антисептиком і сумісно з іншими складовими суміші підвищує стійкість покриття до агресивних середовищ і пліснявих грибів. Використання всіх ознак, включаючи відмінні, дозволить отримати продукт з високими технологічними характеристиками, термостійкістю, стійкістю покриття до агресивних середовищ і пліснявих грибів. Приклад. Композицію готують наступним чином: В реактор завантажують суміш розчинників, а саме етиловий спирт (200 г) і бутилацетат (480 г), далі заздалегідь приготовлену суміш (120 г) трифенілфосфату і хлорпарафіну у масовому співвідношенні 1:3, перемішують протягом 20 хвилин, далі завантажують етилцелюлозу (190 г) і перемішують розчин протягом 40 хвилин і залишають суміш на 5 годин для активації. Після цього в реактор завантажують октоат цинку (57 г), перемішують 10 хвилин і залишають для активації на 2 години. Потім залишають композицію для кондиціювання на 24 години. Результати випробувань довели, що всі технічні показники готового продукту знаходяться у межах норми, а показник термостійкості досягає 28 годин. Таким чином, використання запропонованої композиції для електроізоляційного покриття має такі переваги: • підвищується термостійкість; • підвищується стійкість до агресивних середовищ; • підвищується стійкість до пліснявих грибів; • розширюється асортимент композицій для покриття. 1 UA 115939 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Композиція для електроізоляційного покриття, що містить етилцелюлозу, антисептик, пластифікатор і спирт етиловий, яка відрізняється тим, що вона додатково містить бутилацетат, при цьому як пластифікатор використовують суміш трифенілфосфату і хлорпарафіну, а як антисептик використовують октоат цинку, при такому співвідношенні компонентів, мас. %: етилцелюлоза 18,5-19,0 бутилацетат 44,6-48,6 хлорпарафін 8,9-9,1 трифенілфосфат 2,9-3,1 октоат цинку 5,6-5,7 спирт етиловий 19,3-20,7. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
