Теплотрубний обігрівач

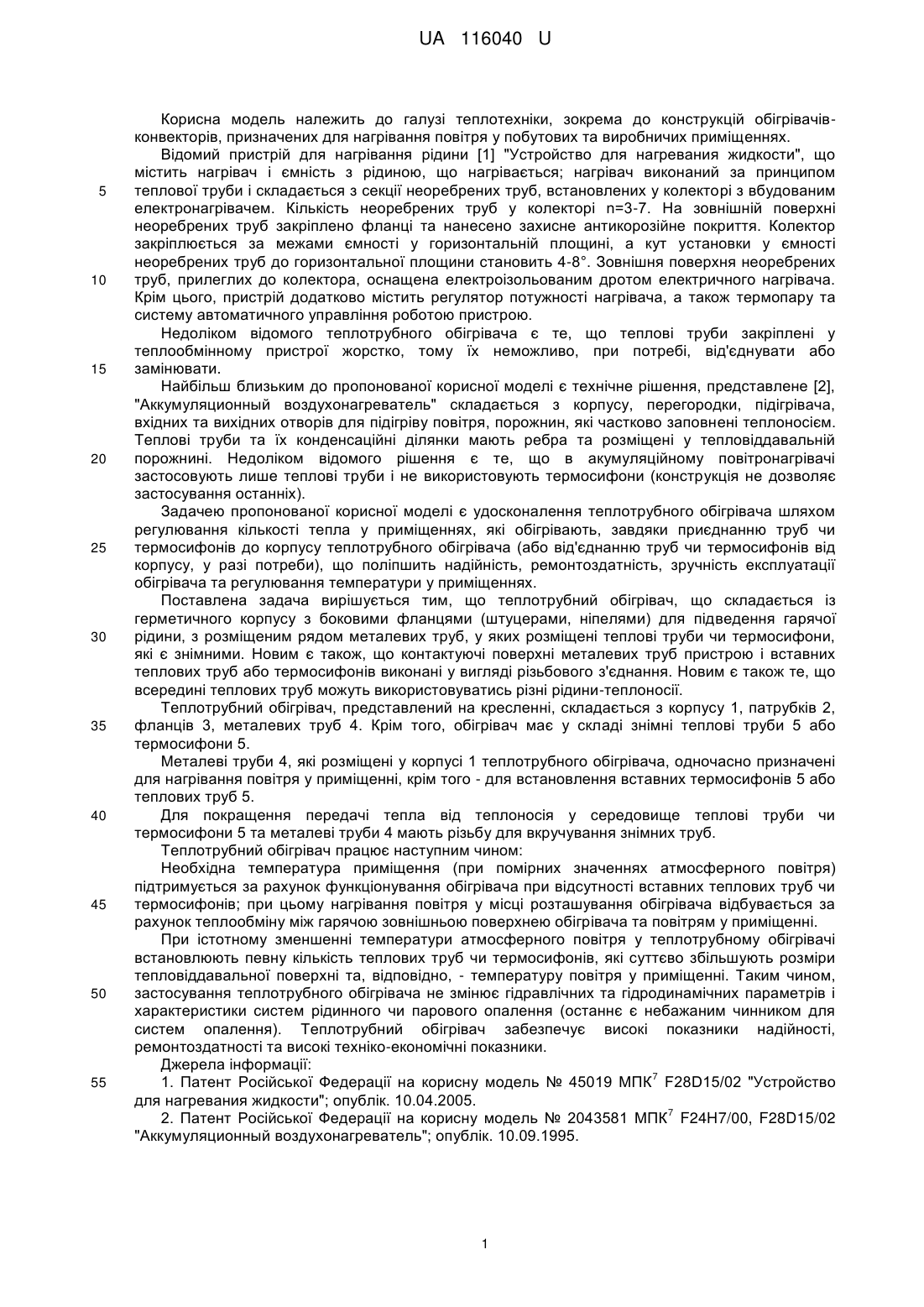

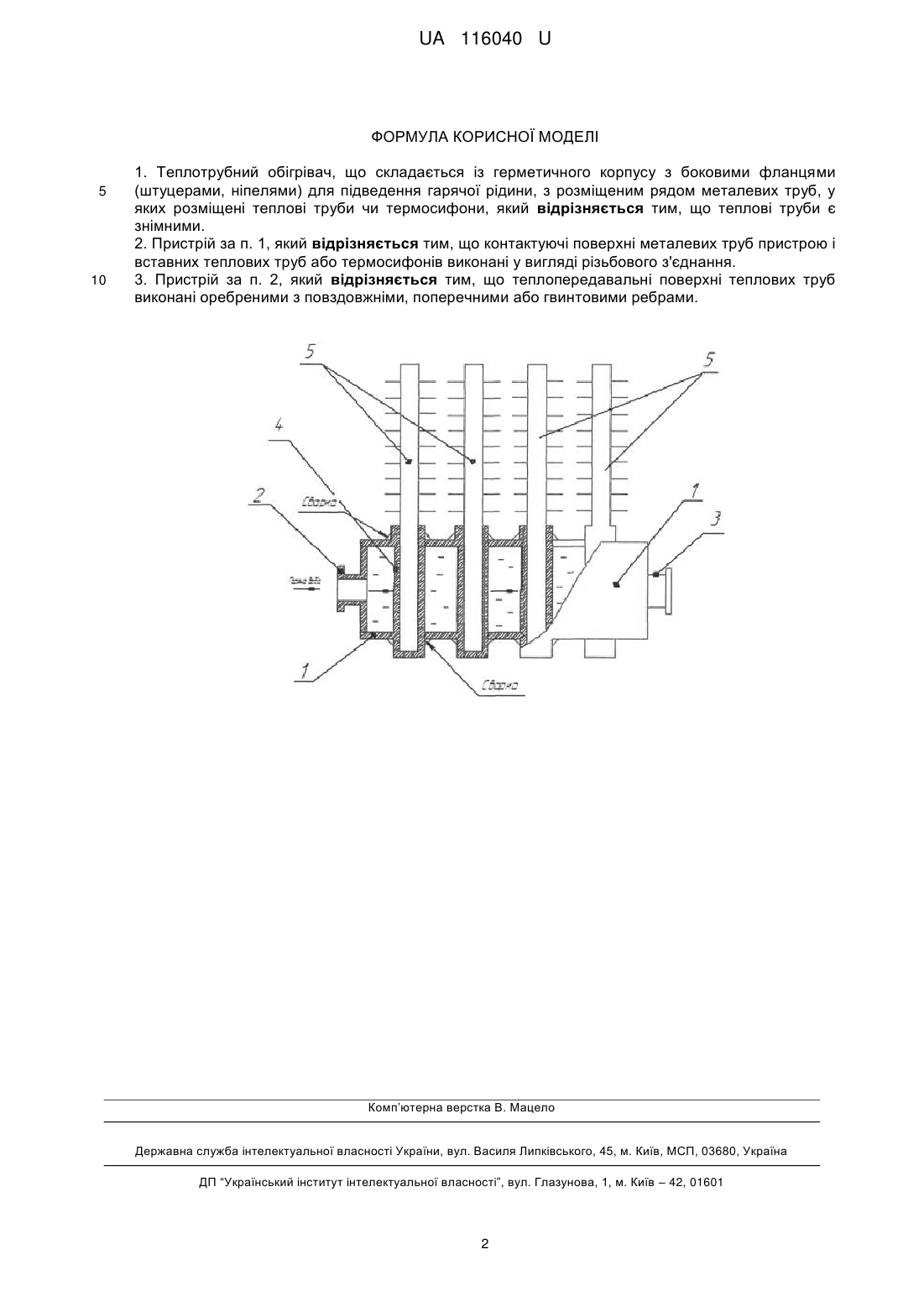

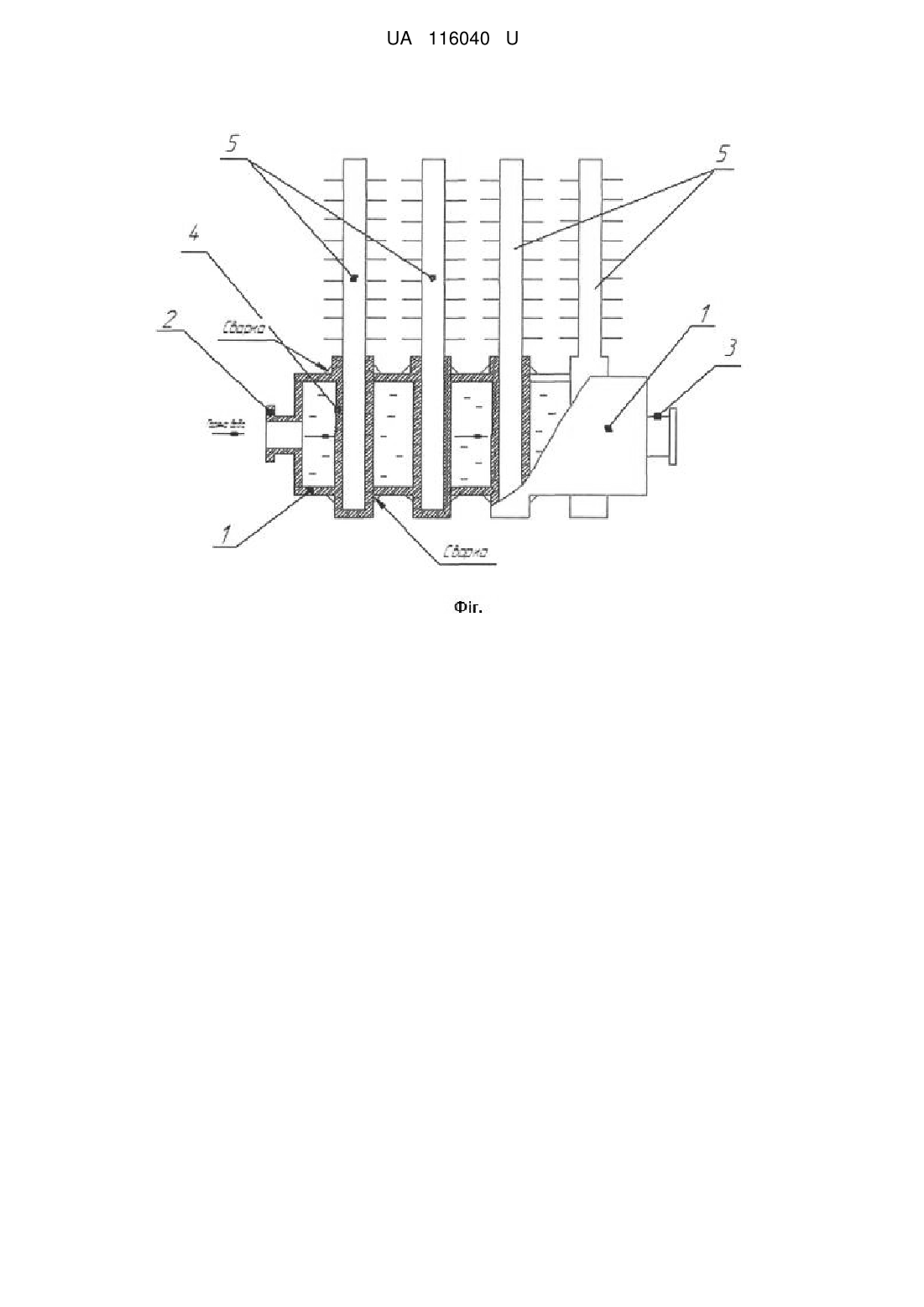

Реферат: Теплотрубний обігрівач складається із герметичного корпусу з боковими фланцями (штуцерами, ніпелями) для підведення гарячої рідини, з розміщеним рядом металевих труб, у яких розміщені теплові труби чи термосифони. Теплові труби виконані знімними. UA 116040 U (12) UA 116040 U UA 116040 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі теплотехніки, зокрема до конструкцій обігрівачівконвекторів, призначених для нагрівання повітря у побутових та виробничих приміщеннях. Відомий пристрій для нагрівання рідини [1] "Устройство для нагревания жидкости", що містить нагрівач і ємність з рідиною, що нагрівається; нагрівач виконаний за принципом теплової труби і складається з секції неоребрених труб, встановлених у колекторі з вбудованим електронагрівачем. Кількість неоребрених труб у колекторі n=3-7. На зовнішній поверхні неоребрених труб закріплено фланці та нанесено захисне антикорозійне покриття. Колектор закріплюється за межами ємності у горизонтальній площині, а кут установки у ємності неоребрених труб до горизонтальної площини становить 4-8°. Зовнішня поверхня неоребрених труб, прилеглих до колектора, оснащена електроізольованим дротом електричного нагрівача. Крім цього, пристрій додатково містить регулятор потужності нагрівача, а також термопару та систему автоматичного управління роботою пристрою. Недоліком відомого теплотрубного обігрівача є те, що теплові труби закріплені у теплообмінному пристрої жорстко, тому їх неможливо, при потребі, від'єднувати або замінювати. Найбільш близьким до пропонованої корисної моделі є технічне рішення, представлене [2], "Аккумуляционный воздухонагреватель" складається з корпусу, перегородки, підігрівача, вхідних та вихідних отворів для підігріву повітря, порожнин, які частково заповнені теплоносієм. Теплові труби та їх конденсаційні ділянки мають ребра та розміщені у тепловіддавальній порожнині. Недоліком відомого рішення є те, що в акумуляційному повітронагрівачі застосовують лише теплові труби і не використовують термосифони (конструкція не дозволяє застосування останніх). Задачею пропонованої корисної моделі є удосконалення теплотрубного обігрівача шляхом регулювання кількості тепла у приміщеннях, які обігрівають, завдяки приєднанню труб чи термосифонів до корпусу теплотрубного обігрівача (або від'єднанню труб чи термосифонів від корпусу, у разі потреби), що поліпшить надійність, ремонтоздатність, зручність експлуатації обігрівача та регулювання температури у приміщеннях. Поставлена задача вирішується тим, що теплотрубний обігрівач, що складається із герметичного корпусу з боковими фланцями (штуцерами, ніпелями) для підведення гарячої рідини, з розміщеним рядом металевих труб, у яких розміщені теплові труби чи термосифони, які є знімними. Новим є також, що контактуючі поверхні металевих труб пристрою і вставних теплових труб або термосифонів виконані у вигляді різьбового з'єднання. Новим є також те, що всередині теплових труб можуть використовуватись різні рідини-теплоносії. Теплотрубний обігрівач, представлений на кресленні, складається з корпусу 1, патрубків 2, фланців 3, металевих труб 4. Крім того, обігрівач має у складі знімні теплові труби 5 або термосифони 5. Металеві труби 4, які розміщені у корпусі 1 теплотрубного обігрівача, одночасно призначені для нагрівання повітря у приміщенні, крім того - для встановлення вставних термосифонів 5 або теплових труб 5. Для покращення передачі тепла від теплоносія у середовище теплові труби чи термосифони 5 та металеві труби 4 мають різьбу для вкручування знімних труб. Теплотрубний обігрівач працює наступним чином: Необхідна температура приміщення (при помірних значеннях атмосферного повітря) підтримується за рахунок функціонування обігрівача при відсутності вставних теплових труб чи термосифонів; при цьому нагрівання повітря у місці розташування обігрівача відбувається за рахунок теплообміну між гарячою зовнішньою поверхнею обігрівача та повітрям у приміщенні. При істотному зменшенні температури атмосферного повітря у теплотрубному обігрівачі встановлюють певну кількість теплових труб чи термосифонів, які суттєво збільшують розміри тепловіддавальної поверхні та, відповідно, - температуру повітря у приміщенні. Таким чином, застосування теплотрубного обігрівача не змінює гідравлічних та гідродинамічних параметрів і характеристики систем рідинного чи парового опалення (останнє є небажаним чинником для систем опалення). Теплотрубний обігрівач забезпечує високі показники надійності, ремонтоздатності та високі техніко-економічні показники. Джерела інформації: 7 1. Патент Російської Федерації на корисну модель № 45019 МПК F28D15/02 "Устройство для нагревания жидкости"; опублік. 10.04.2005. 7 2. Патент Російської Федерації на корисну модель № 2043581 МПК F24H7/00, F28D15/02 "Аккумуляционный воздухонагреватель"; опублік. 10.09.1995. 1 UA 116040 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Теплотрубний обігрівач, що складається із герметичного корпусу з боковими фланцями (штуцерами, ніпелями) для підведення гарячої рідини, з розміщеним рядом металевих труб, у яких розміщені теплові труби чи термосифони, який відрізняється тим, що теплові труби є знімними. 2. Пристрій за п. 1, який відрізняється тим, що контактуючі поверхні металевих труб пристрою і вставних теплових труб або термосифонів виконані у вигляді різьбового з'єднання. 3. Пристрій за п. 2, який відрізняється тим, що теплопередавальні поверхні теплових труб виконані оребреними з повздовжніми, поперечними або гвинтовими ребрами. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
