Інфрачервоний електричний панельний обігрівач

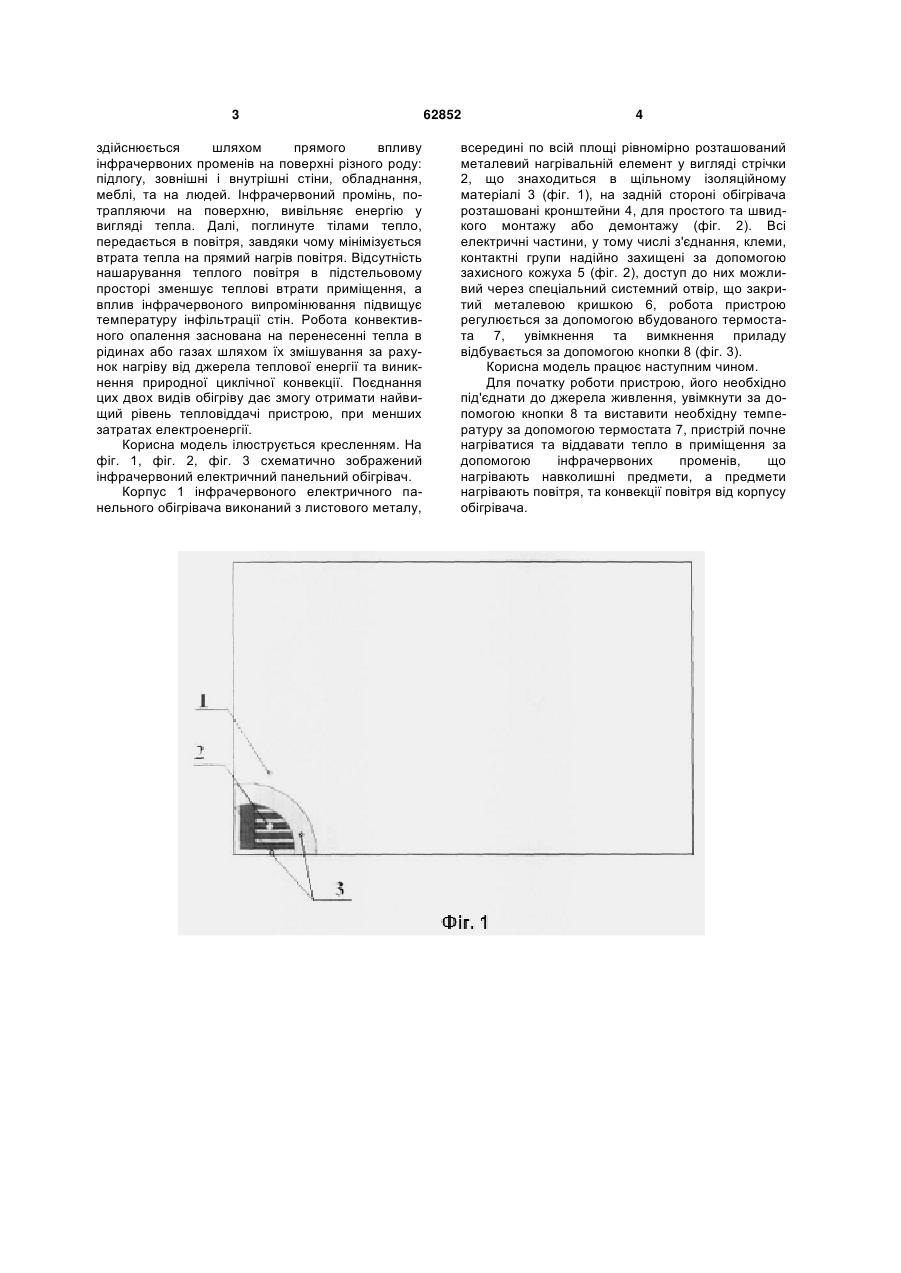

Інфрачервоний електричний панельний обігрівач, що включає нагрівальний елемент, який розташований між двома ізолюючими поверхнями, виконаний у вигляді резистивної стрічки з електропровідного матеріалу, який відрізняється тим, що містить довгохвильову інфрачервону складову, вбудований термостат, бокові стінки та ребра жорсткості. (19) (21) u201109327 (22) 25.07.2011 (24) 12.09.2011 (46) 12.09.2011, Бюл.№ 17, 2011 р. (72) ЛЕВ В'ЯЧЕСЛАВ ВАЛЕНТИНОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ЛІОНГРУП" 3 здійснюється шляхом прямого впливу інфрачервоних променів на поверхні різного роду: підлогу, зовнішні і внутрішні стіни, обладнання, меблі, та на людей. Інфрачервоний промінь, потрапляючи на поверхню, вивільняє енергію у вигляді тепла. Далі, поглинуте тілами тепло, передається в повітря, завдяки чому мінімізується втрата тепла на прямий нагрів повітря. Відсутність нашарування теплого повітря в підстельовому просторі зменшує теплові втрати приміщення, а вплив інфрачервоного випромінювання підвищує температуру інфільтрації стін. Робота конвективного опалення заснована на перенесенні тепла в рідинах або газах шляхом їх змішування за рахунок нагріву від джерела теплової енергії та виникнення природної циклічної конвекції. Поєднання цих двох видів обігріву дає змогу отримати найвищий рівень тепловіддачі пристрою, при менших затратах електроенергії. Корисна модель ілюструється кресленням. На фіг. 1, фіг. 2, фіг. 3 схематично зображений інфрачервоний електричний панельний обігрівач. Корпус 1 інфрачервоного електричного панельного обігрівача виконаний з листового металу, 62852 4 всередині по всій площі рівномірно розташований металевий нагрівальній елемент у вигляді стрічки 2, що знаходиться в щільному ізоляційному матеріалі 3 (фіг. 1), на задній стороні обігрівача розташовані кронштейни 4, для простого та швидкого монтажу або демонтажу (фіг. 2). Всі електричні частини, у тому числі з'єднання, клеми, контактні групи надійно захищені за допомогою захисного кожуха 5 (фіг. 2), доступ до них можливий через спеціальний системний отвір, що закритий металевою кришкою 6, робота пристрою регулюється за допомогою вбудованого термостата 7, увімкнення та вимкнення приладу відбувається за допомогою кнопки 8 (фіг. 3). Корисна модель працює наступним чином. Для початку роботи пристрою, його необхідно під'єднати до джерела живлення, увімкнути за допомогою кнопки 8 та виставити необхідну температуру за допомогою термостата 7, пристрій почне нагріватися та віддавати тепло в приміщення за допомогою інфрачервоних променів, що нагрівають навколишні предмети, а предмети нагрівають повітря, та конвекції повітря від корпусу обігрівача. 5 Комп’ютерна верстка Д. Шеверун 62852 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
