Доїльна гума для доїння кобил

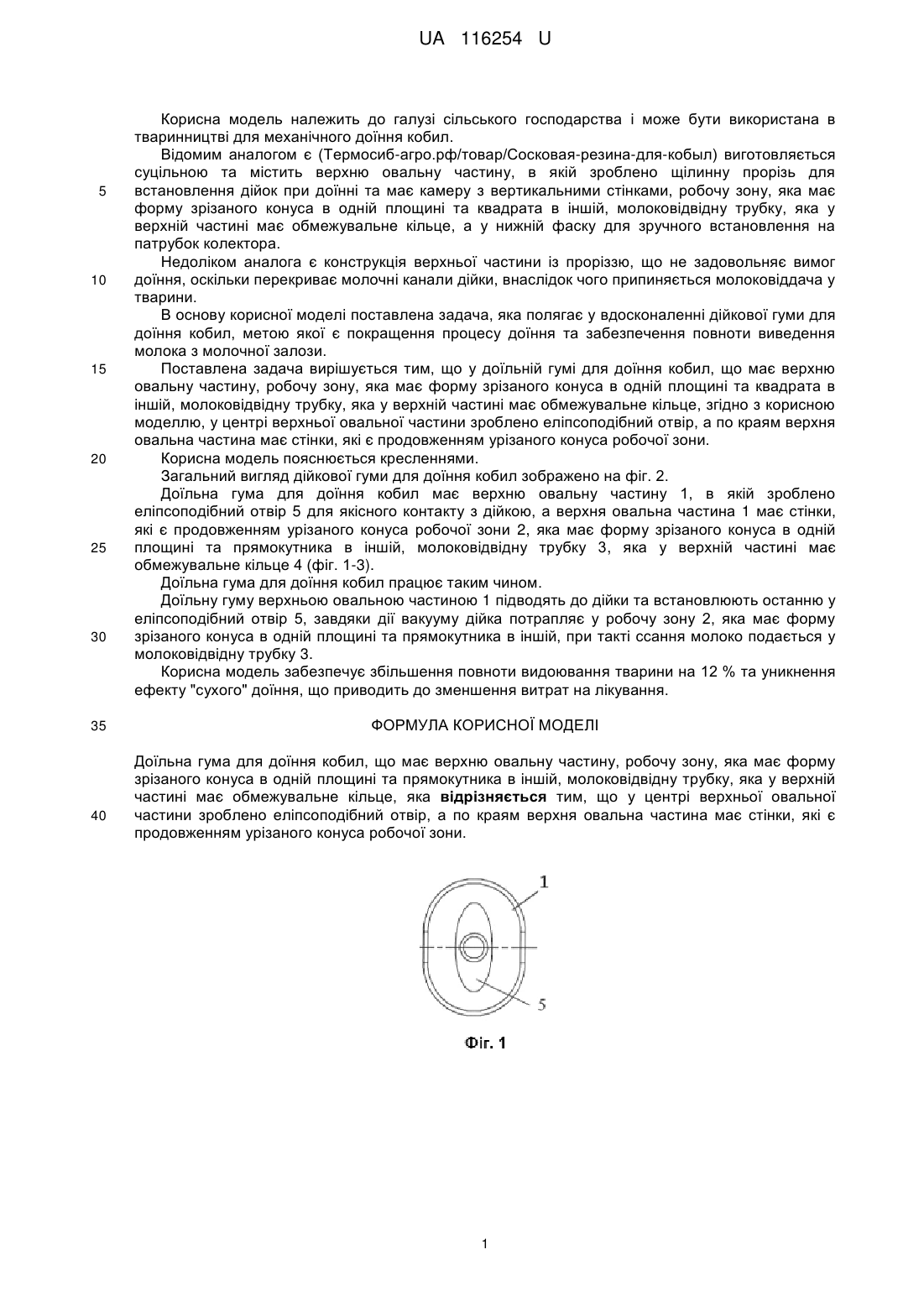

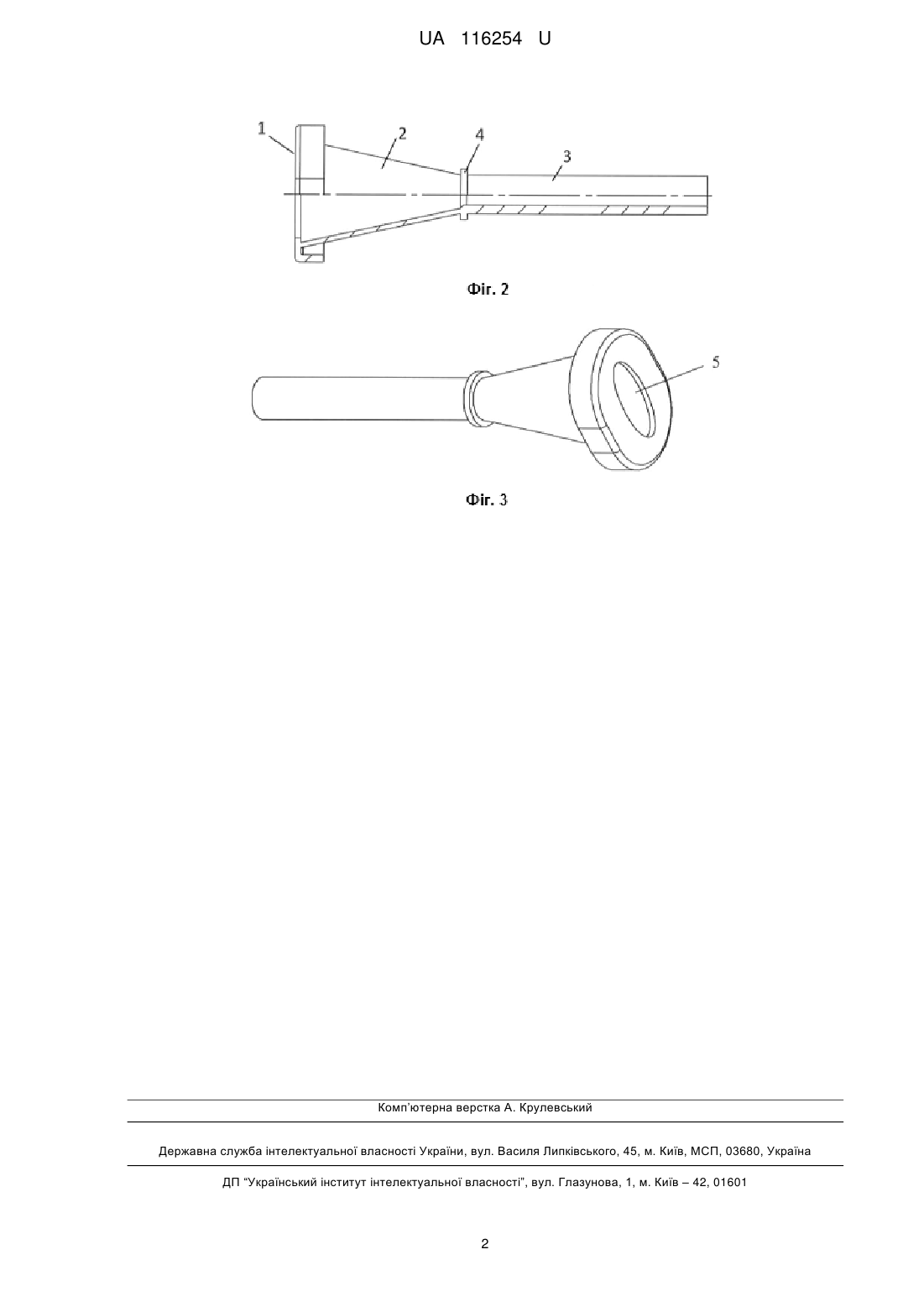

Реферат: Доїльна гума для доїння кобил має верхню овальну частину, робочу зону, яка має форму зрізаного конуса в одній площині та прямокутника в іншій, молоковідвідну трубку, яка у верхній частині має обмежувальне кільце. У центрі верхньої овальної частини зроблено еліпсоподібний отвір. По краям верхня овальна частина має стінки, які є продовженням урізаного конуса робочої зони. UA 116254 U (54) ДОЇЛЬНА ГУМА ДЛЯ ДОЇННЯ КОБИЛ UA 116254 U UA 116254 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільського господарства і може бути використана в тваринництві для механічного доїння кобил. Відомим аналогом є (Термосиб-агро.рф/товар/Сосковая-резина-для-кобыл) виготовляється суцільною та містить верхню овальну частину, в якій зроблено щілинну прорізь для встановлення дійок при доїнні та має камеру з вертикальними стінками, робочу зону, яка має форму зрізаного конуса в одній площині та квадрата в іншій, молоковідвідну трубку, яка у верхній частині має обмежувальне кільце, а у нижній фаску для зручного встановлення на патрубок колектора. Недоліком аналога є конструкція верхньої частини із проріззю, що не задовольняє вимог доїння, оскільки перекриває молочні канали дійки, внаслідок чого припиняється молоковіддача у тварини. В основу корисної моделі поставлена задача, яка полягає у вдосконаленні дійкової гуми для доїння кобил, метою якої є покращення процесу доїння та забезпечення повноти виведення молока з молочної залози. Поставлена задача вирішується тим, що у доїльній гумі для доїння кобил, що має верхню овальну частину, робочу зону, яка має форму зрізаного конуса в одній площині та квадрата в іншій, молоковідвідну трубку, яка у верхній частині має обмежувальне кільце, згідно з корисною моделлю, у центрі верхньої овальної частини зроблено еліпсоподібний отвір, а по краям верхня овальна частина має стінки, які є продовженням урізаного конуса робочої зони. Корисна модель пояснюється кресленнями. Загальний вигляд дійкової гуми для доїння кобил зображено на фіг. 2. Доїльна гума для доїння кобил має верхню овальну частину 1, в якій зроблено еліпсоподібний отвір 5 для якісного контакту з дійкою, а верхня овальна частина 1 має стінки, які є продовженням урізаного конуса робочої зони 2, яка має форму зрізаного конуса в одній площині та прямокутника в іншій, молоковідвідну трубку 3, яка у верхній частині має обмежувальне кільце 4 (фіг. 1-3). Доїльна гума для доїння кобил працює таким чином. Доїльну гуму верхньою овальною частиною 1 підводять до дійки та встановлюють останню у еліпсоподібний отвір 5, завдяки дії вакууму дійка потрапляє у робочу зону 2, яка має форму зрізаного конуса в одній площині та прямокутника в іншій, при такті ссання молоко подається у молоковідвідну трубку 3. Корисна модель забезпечує збільшення повноти видоювання тварини на 12 % та уникнення ефекту "сухого" доїння, що приводить до зменшення витрат на лікування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Доїльна гума для доїння кобил, що має верхню овальну частину, робочу зону, яка має форму зрізаного конуса в одній площині та прямокутника в іншій, молоковідвідну трубку, яка у верхній частині має обмежувальне кільце, яка відрізняється тим, що у центрі верхньої овальної частини зроблено еліпсоподібний отвір, а по краям верхня овальна частина має стінки, які є продовженням урізаного конуса робочої зони. 1 UA 116254 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
