Рятувальний дихальний пристрій

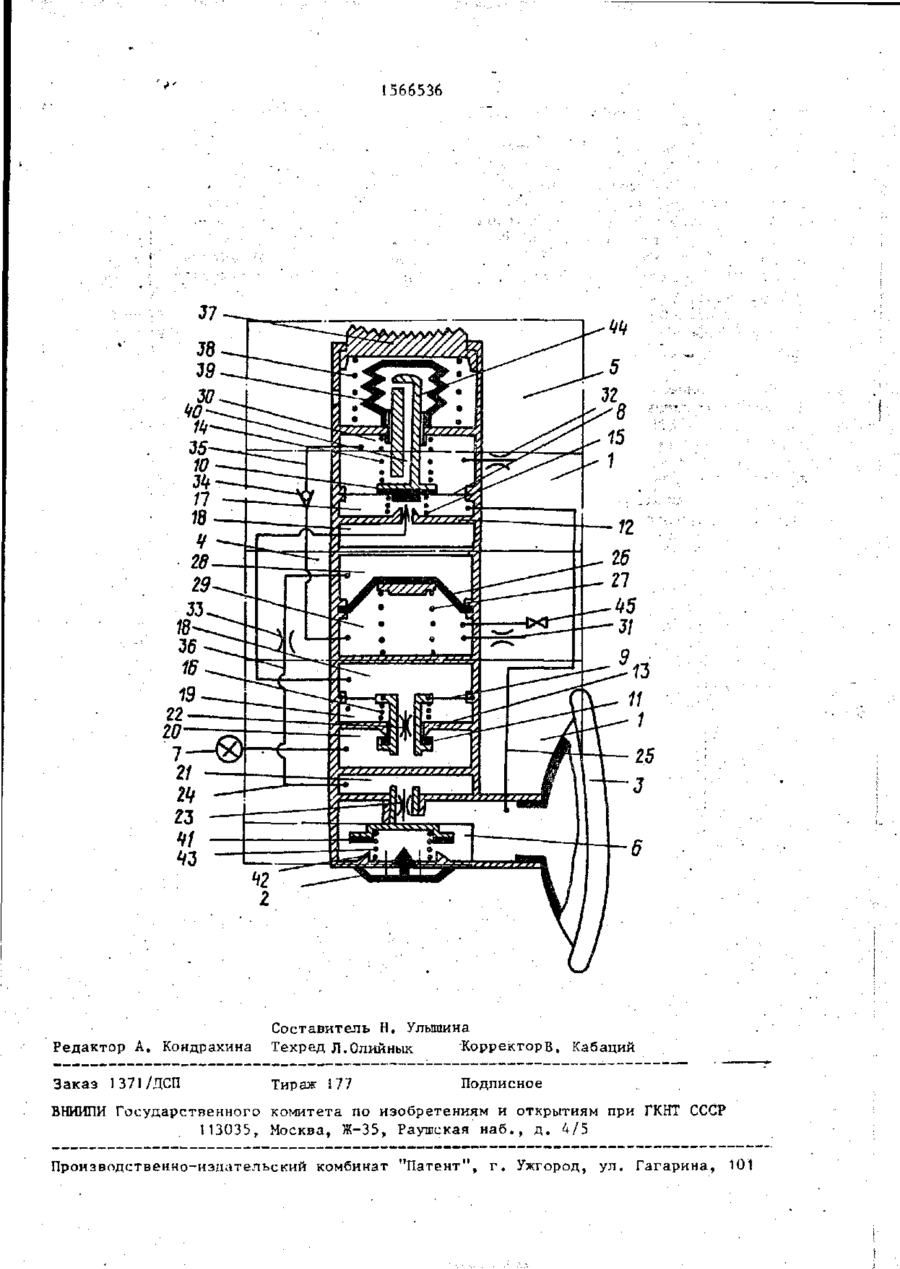

Изобретение относится к спасательной технике и может быть использовано горноспасательными службами. Целью изобретения является обеспечение возможности легочно-автоматичес кой ингаляции, управляемой пациентом, управления принудительной вентиляцией и раздувания легких 0 Спасательное ды- \ хательное устройство содержит легочно-автоматическиЙ блок 1, самодействующий клапан 2 выхода, дыхательную маску 3, переключающий механизм 4, побудитель^ 5 принудительного вдоха, нормально открытый управляемый клапан 6, источник 7 сжатого газа. Побудитель 5 имеет шток 44 с каналом 40, размещенный в сильфоне 39 и контактирующий с управляющей мембраной 8 легочно-автоматического блока 1, Средняя камера 29 переключающего механизма 4 дополнительно сообщена .с атмосфе- 2 рой через запорный элемент-вентиль 45» * * Изобретение относится к спасательной технике и может быть использовано горноспасательными службами для оказания первой медицинской помощи пострадавшим и застигнутым аварией горнорабочим на месте несчастного случая и на этапах эвакуации0 Оно может применяться также в полевых условиях службой скорой помощи, спасательными службами металлургической, химической и других отраслей промышленности. Целью изобретения является обеспечение возможности легочно-автоматической ингаляции, управляемой пациентом, управления принудительной вентиляцией и раздувания легких. На чертеже изображено спасательное дыхательное устройство„ Оно содержит легочно-пвтоматический блок І, самодействующий -слалан 2 вы19-90 доха, дыхательную маску 3, переключаю щий механизм 4» побудитель 5 принудительного вдоха, нормально открытый управляемый клапан 6, источник 7 ежа-" того газа» ил, Легочно-автоматическиЙ блок 1 содержит мембраны 8 и 9 с заслонками,10 и 11, сопла 12 и !3, пружины І 4-16, камеры І7-2Ї, пневмосопротизлекия 22 и 23, воздуховоды 24 и 25» Переключающий механизм 4 содержит мембрану 26. пружину 27, камеры 28-30, пневмосопротивления 3I-33 S обратный клапан 34в воздуховоды 35 и 36. Побудитель 5 принудительного Бдо- ( ха содержит кнопку 37, пружину 38, скльфон 39, камера которого соединена каналом 40 с камерой 30 переключающего механизма 4. Управляемый кла £/> СЛ О) Оі 1566536 пан 6 содержит заслонку 41, сопло 42, пружину 43. В сильфоне 39 размещены шток 44 с каналом 40, который контактирует с управляющей мембраной 8 легочно-автоматического блока 1, Переключающий механизм 4 имеет запорный элемент вентиль 45, соединяющий его среднюю камеру 29 с атмосферой. Ю В камере 30 создается давление, которое прижимает заслонку 10 к соплу 12 на время, необходимое для освобождения камеры 30 от избыточного давления через пневмосопротивление 32» При этом устройство осуществляет акт входа совместно с входом пациента. В конце вдоха давление в подмасочном пространстве маски 3, воздуховоде 25 и камерах 17, 30 уравниваются, и пружина 15 отводит заслонку 10 в Работает устройство следующим обисходное положение. Камера 18 через разом, сопло 12 и воздуховод 25 освобождаГаз под давлением из источника 7 сжатого газа поступает в камеру 20, J5 ется от избыточного давления газа, j мембрана 9 под действием пружины 16 через пневмосопротивление 22 - в кавозвращается в исходное положение,а меру 18, через сопло 12 - в камеру 17, по воздуховоду 25~ в подмасочное про- * заслонка 11 запирает сопло 13. Поток газа из камеры 20 в камеру 19 престранство маски 3 и через самодействующий клапан 2 - в атмосферу. 20 кращается, по воздуховодам 36 и 24 через пневмосопротивление 23 камера При спонтанном вдохе в подмасоч28 освобождается от газа, создающего ном пространстве каски 3, воздуховоизбыточное давление, мембрана 26 под де 25 и в камере 17 создается отридействием пружины 27 возвращается в цательное давление, управляющая мембрана 8 с заслонкой 10, поджимая пру-25 исходное положение. Поскольку газ из камеры 21 стравливается в подмасочжину 15, запирает сопло 12. При этом ное пространство маски с меньшим давв камере 1В создается положительное лением» заслонка 41 под действием прудавление, которое воздействует на мемжины 43 открывает сопло 42 и газ из брану 9„ Мембрана 9 сжимает пружину 16, и заслонка 11 открывает соп- зо легких через маску 3, сопло 42, самодействующий клапан 2 выходит в атмоло ІЗ» Газ под Давлением поступает из сферус При попытке пациента сделать -камеры 20 в камеру 19, по воздуховоочередной вдох, цикл работы устройстду 24 - в камеру 21, по воздуховоду ва повторяется. 36 через пневмосопротивление 33 - в камеру 28 переключающего механизма 4 566536 щими отверстиями в соответствующие камеры 24 и Ю . При отсутствии у пациента самостоятельного (спонтанного; дыхания для осуществления принудительного вдоха необходимо нажать- на кнопку 37 О При этом пружина 38 н сильфон 39 сжимаются, и газ из сильфона 39 по каналу 40 штока 44 поступает в камеру 30, создает в ней давление, которое действует на мембрану 8 и запирает заслонкой 10 сопло 12 0 Далее работа устройства идентична описанной выше с закрытым запорным вентилем 45» Произвольное управление принудительной вентиляции и раздувание легких осуществляется при открытом вентиле 45 нажатием кнопкой 37 на шток 44 до упора на необходимое время. При этом длительность акта вдоха, ритмичность дыхания, объем наполнения легких при раздувании осуществления произвольно и контролируется спасателем. Для обеспечения безопасности вентиляции и раздувания легких в дыхательном контуре устройства устанавливается клапан избыточного давления (на чертеже не показан). Таким образом, спасательное дыхательное устройство позволяет помимо 1 6 ингаляции и вспомогательной вентиляции под избыточным положительным ' давлением производить легочно-автоматическую ингаляцию, управляемую самим пациентом, и раздувание легких. При отсутствии самостоятельного спон тайного дыхания устройство позволяет осуиествлять принудительную вен}0 тиляцию с включением акта вдоха вручную как в полуавтоматическом режиме, так и с произвольным управлекиема Это расширяет функциональные возможности спасательного дыхательного уст15 ройства, повышает эффективность первой и неотложной помощи. Ф о р м у л а 20 и з о б р е т е н и я Спасательное дыхательное устройство по авт. св. N 1059720, о т л и * ч а ю щ е е с я тем, что, с целью обеспечения возможности легочно-автоматической ингаляции, управляемой 25 пациентом, управления принудительной вентиляции и раздувания легких, побудитель принудительного вдоха снабжен штоком, размещенным в его сильфоне и контактирующим с управляющей 30 мембраной легочно-автоматического блока, а средняя камера переключающего механизма дополнительно сообщена с атмосферой через запорный элемент. 1566536 Редактор А. Кондрахина Составитель Н. Улышина Техред Л.Олийнык КорректорВ. Кабаций Заказ 1371/ДСП Тираж І 77 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
