Пружна муфта
Номер патенту: 47794
Опубліковано: 25.02.2010
Автори: Хруленко Володимир Валерійович, Калантир В'ячеслав Сергійович, Тривайло Михайло Семенович
Формула / Реферат
Пружна муфта, що містить співвісно встановлені одна в іншу з радіальним зазором фланцеву і чашкоподібну півмуфти з радіальними прорізами, а також розташовані в прорізах півмуфт пружні елементи в формі V-подібних пружин, яка відрізняється тим, що суміжні прорізи чашкоподібної півмуфти мають різну ширину.
Текст

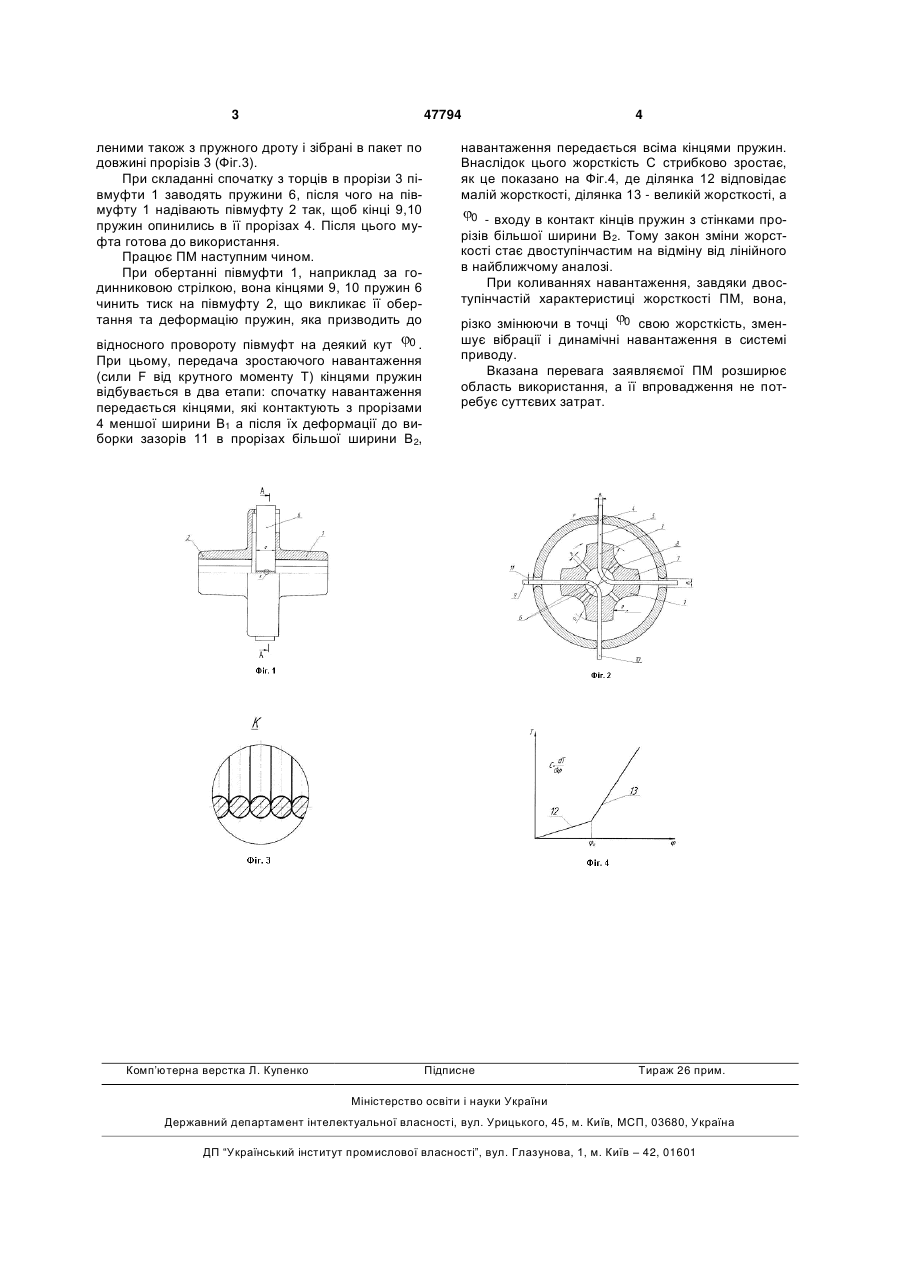

Пружна муфта, що містить співвісно встановлені одна в іншу з радіальним зазором фланцеву і чашкоподібну півмуфти з радіальними прорізами, а також розташовані в прорізах півмуфт пружні елементи в формі V-подібних пружин, яка відрізняється тим, що суміжні прорізи чашкоподібної півмуфти мають різну ширину. (19) (21) u200908722 (22) 19.08.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, КАЛАНТИР В'ЯЧЕСЛАВ СЕРГІЙОВИЧ, ХРУЛЕНКО ВОЛОДИМИР ВАЛЕРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 47794 леними також з пружного дроту і зібрані в пакет по довжині прорізів 3 (Фіг.3). При складанні спочатку з торців в прорізи 3 півмуфти 1 заводять пружини 6, після чого на півмуфту 1 надівають півмуфту 2 так, щоб кінці 9,10 пружин опинились в її прорізах 4. Після цього муфта готова до використання. Працює ПМ наступним чином. При обертанні півмуфти 1, наприклад за годинниковою стрілкою, вона кінцями 9, 10 пружин 6 чинить тиск на півмуфту 2, що викликає її обертання та деформацію пружин, яка призводить до відносного провороту півмуфт на деякий кут 0 . При цьому, передача зростаючого навантаження (сили F від крутного моменту Т) кінцями пружин відбувається в два етапи: спочатку навантаження передається кінцями, які контактують з прорізами 4 меншої ширини В1 а після їх деформації до виборки зазорів 11 в прорізах більшої ширини В2, Комп’ютерна верстка Л. Купенко 4 навантаження передається всіма кінцями пружин. Внаслідок цього жорсткість С стрибково зростає, як це показано на Фіг.4, де ділянка 12 відповідає малій жорсткості, ділянка 13 - великій жорсткості, а 0 - входу в контакт кінців пружин з стінками прорізів більшої ширини В2. Тому закон зміни жорсткості стає двоступінчастим на відміну від лінійного в найближчому аналозі. При коливаннях навантаження, завдяки двоступінчастій характеристиці жорсткості ПМ, вона, різко змінюючи в точці 0 свою жорсткість, зменшує вібрації і динамічні навантаження в системі приводу. Вказана перевага заявляємої ПМ розширює область використання, а її впровадження не потребує суттєвих затрат. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic clutch
Автори англійськоюTryvailo Mykhailo Semenovych, Kalantyr Viacheslav Serhiiovych, Khrulenko Volodymyr Valeriiovych
Назва патенту російськоюУпругая муфта
Автори російськоюТривайло Михаил Семенович, Калантир Вячеслав Сергеевич, Хруленко Владимир Валериевич
МПК / Мітки
МПК: F16D 3/50
