Вертикально-осьова вітроустановка із осями, що зустрічно обертаються

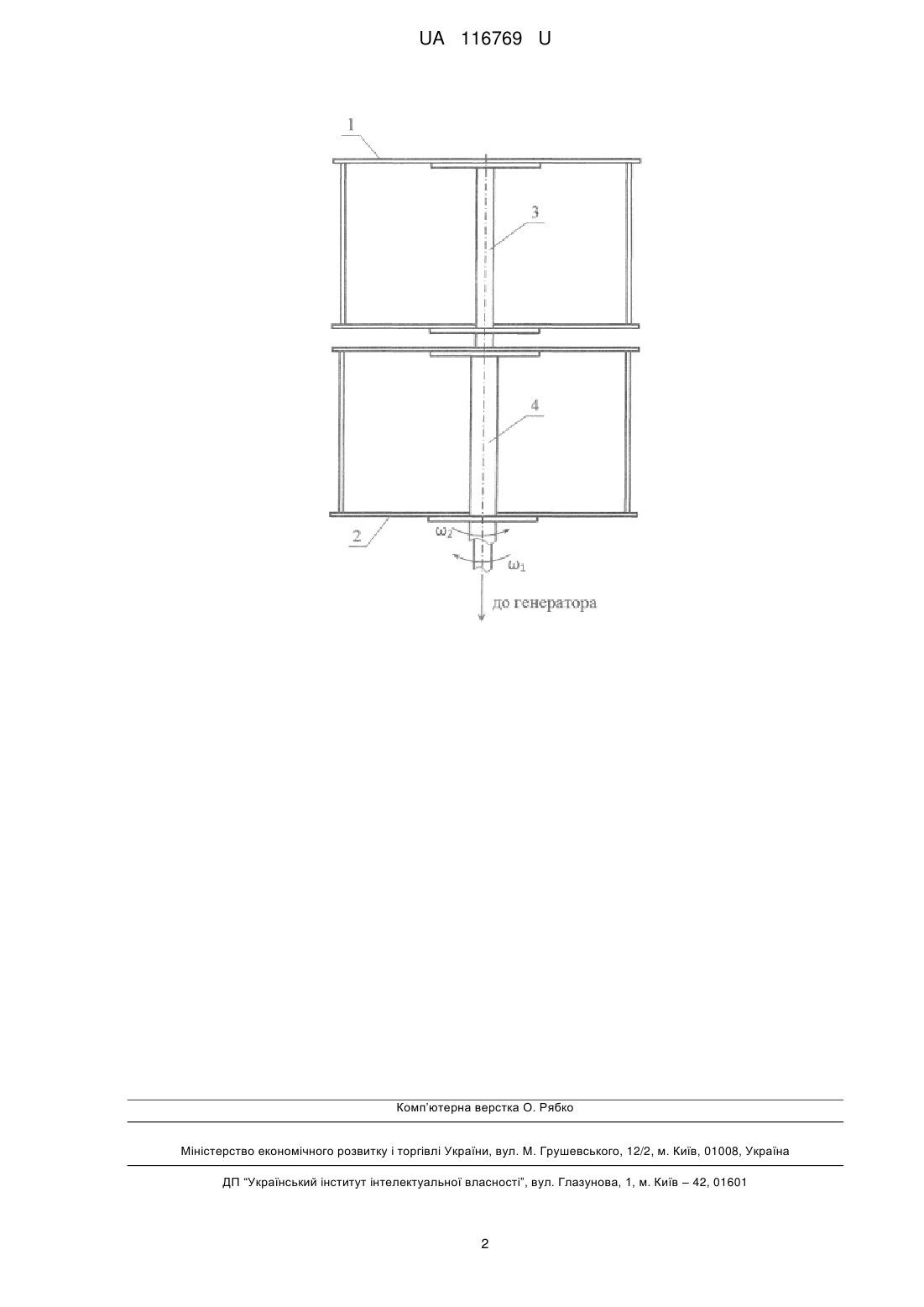

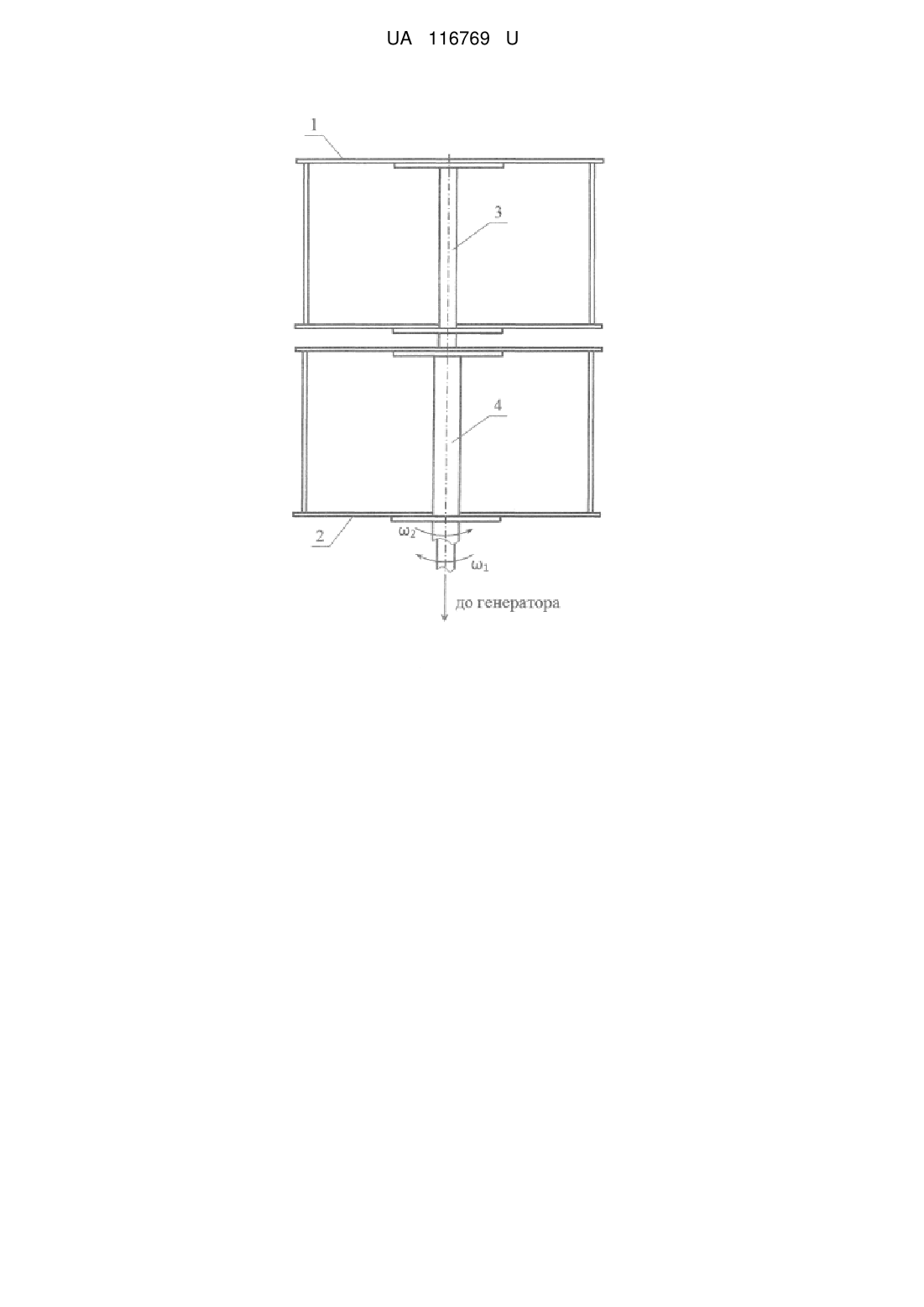

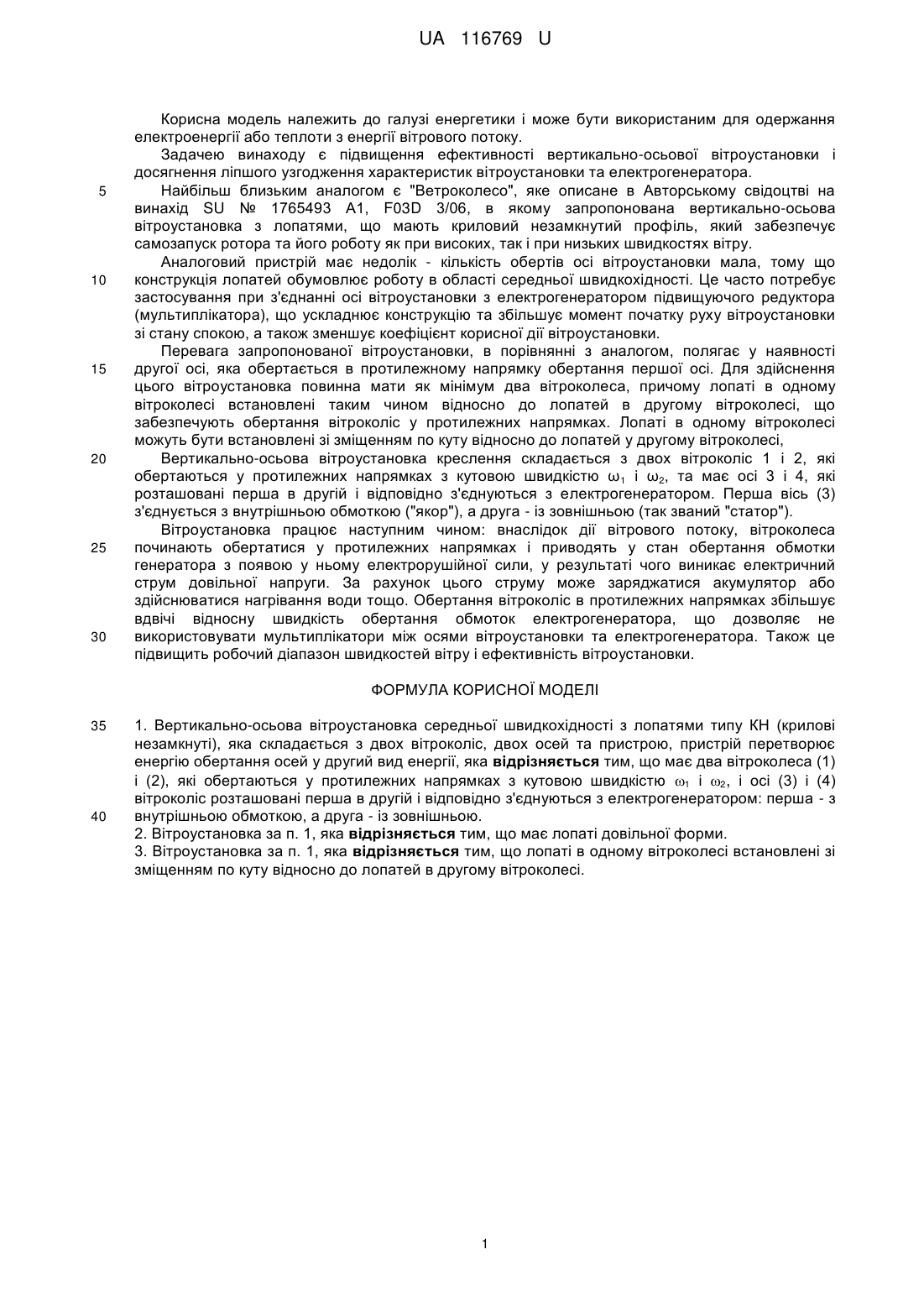

Реферат: UA 116769 U UA 116769 U 5 10 15 20 25 30 Корисна модель належить до галузі енергетики і може бути використаним для одержання електроенергії або теплоти з енергії вітрового потоку. Задачею винаходу є підвищення ефективності вертикально-осьової вітроустановки і досягнення ліпшого узгодження характеристик вітроустановки та електрогенератора. Найбільш близьким аналогом є "Ветроколесо", яке описане в Авторському свідоцтві на винахід SU № 1765493 А1, F03D 3/06, в якому запропонована вертикально-осьова вітроустановка з лопатями, що мають криловий незамкнутий профіль, який забезпечує самозапуск ротора та його роботу як при високих, так і при низьких швидкостях вітру. Аналоговий пристрій має недолік - кількість обертів осі вітроустановки мала, тому що конструкція лопатей обумовлює роботу в області середньої швидкохідності. Це часто потребує застосування при з'єднанні осі вітроустановки з електрогенератором підвищуючого редуктора (мультиплікатора), що ускладнює конструкцію та збільшує момент початку руху вітроустановки зі стану спокою, а також зменшує коефіцієнт корисної дії вітроустановки. Перевага запропонованої вітроустановки, в порівнянні з аналогом, полягає у наявності другої осі, яка обертається в протилежному напрямку обертання першої осі. Для здійснення цього вітроустановка повинна мати як мінімум два вітроколеса, причому лопаті в одному вітроколесі встановлені таким чином відносно до лопатей в другому вітроколесі, що забезпечують обертання вітроколіс у протилежних напрямках. Лопаті в одному вітроколесі можуть бути встановлені зі зміщенням по куту відносно до лопатей у другому вітроколесі, Вертикально-осьова вітроустановка креслення складається з двох вітроколіс 1 і 2, які обертаються у протилежних напрямках з кутовою швидкістю ω 1 і ω2, та має осі 3 і 4, які розташовані перша в другій і відповідно з'єднуються з електрогенератором. Перша вісь (3) з'єднується з внутрішньою обмоткою ("якор"), а друга - із зовнішньою (так званий "статор"). Вітроустановка працює наступним чином: внаслідок дії вітрового потоку, вітроколеса починають обертатися у протилежних напрямках і приводять у стан обертання обмотки генератора з появою у ньому електрорушійної сили, у результаті чого виникає електричний струм довільної напруги. За рахунок цього струму може заряджатися акумулятор або здійснюватися нагрівання води тощо. Обертання вітроколіс в протилежних напрямках збільшує вдвічі відносну швидкість обертання обмоток електрогенератора, що дозволяє не використовувати мультиплікатори між осями вітроустановки та електрогенератора. Також це підвищить робочий діапазон швидкостей вітру і ефективність вітроустановки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Вертикально-осьова вітроустановка середньої швидкохідності з лопатями типу КН (крилові незамкнуті), яка складається з двох вітроколіс, двох осей та пристрою, пристрій перетворює енергію обертання осей у другий вид енергії, яка відрізняється тим, що має два вітроколеса (1) і (2), які обертаються у протилежних напрямках з кутовою швидкістю 1 і 2, і осі (3) і (4) вітроколіс розташовані перша в другій і відповідно з'єднуються з електрогенератором: перша - з внутрішньою обмоткою, а друга - із зовнішньою. 2. Вітроустановка за п. 1, яка відрізняється тим, що має лопаті довільної форми. 3. Вітроустановка за п. 1, яка відрізняється тим, що лопаті в одному вітроколесі встановлені зі зміщенням по куту відносно до лопатей в другому вітроколесі. 1 UA 116769 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
