Інерційно-вихровий пиловловлювач

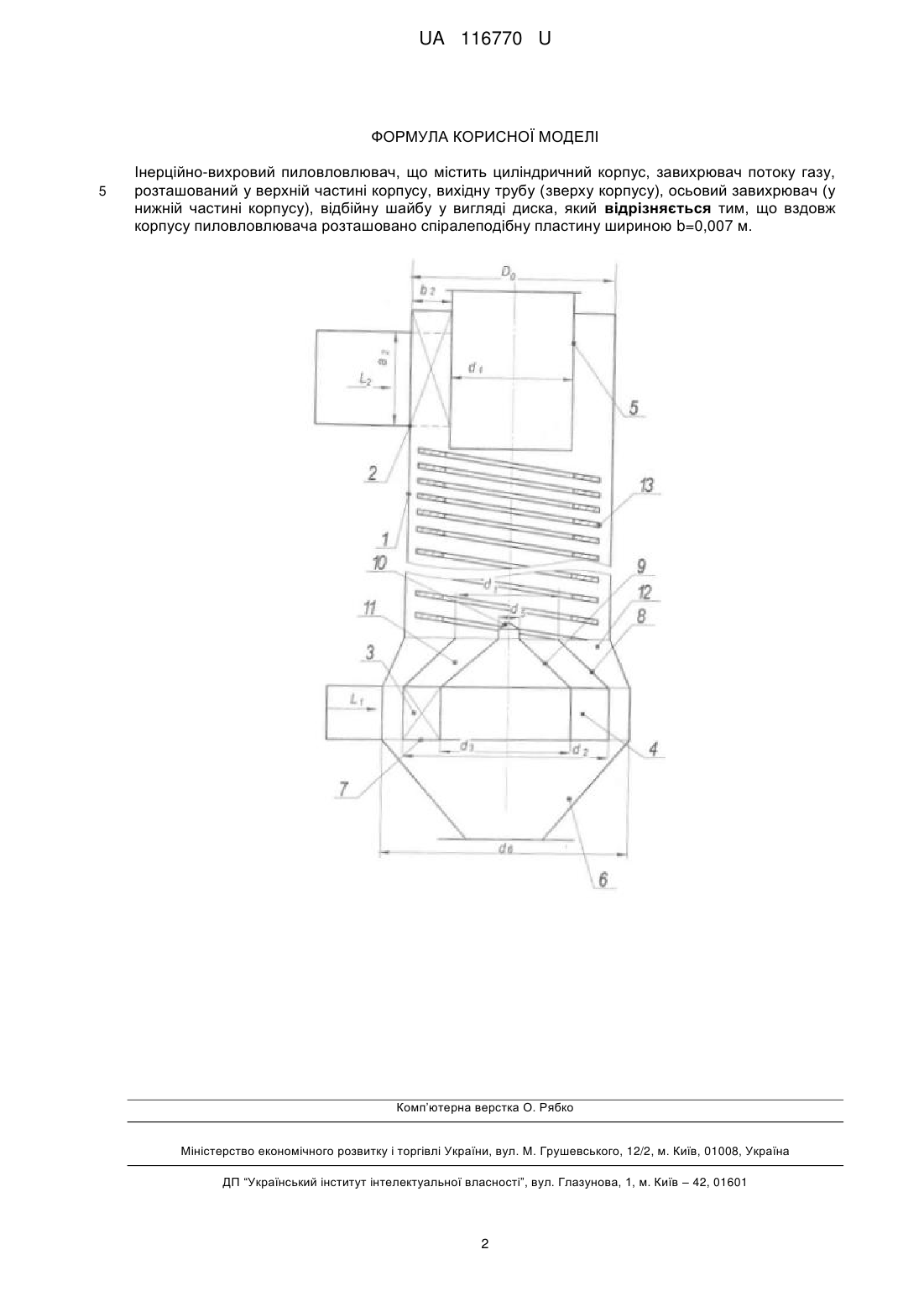

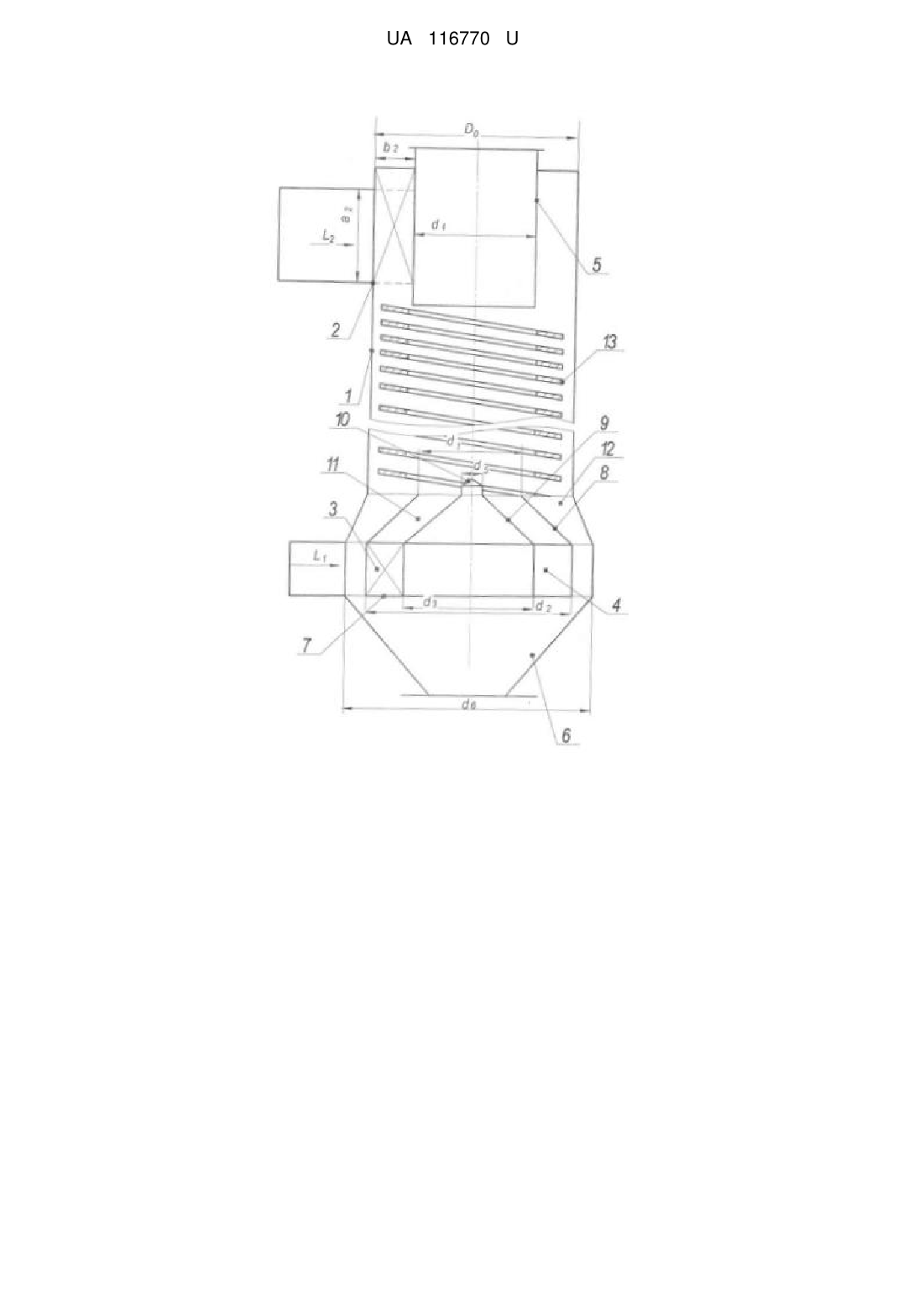

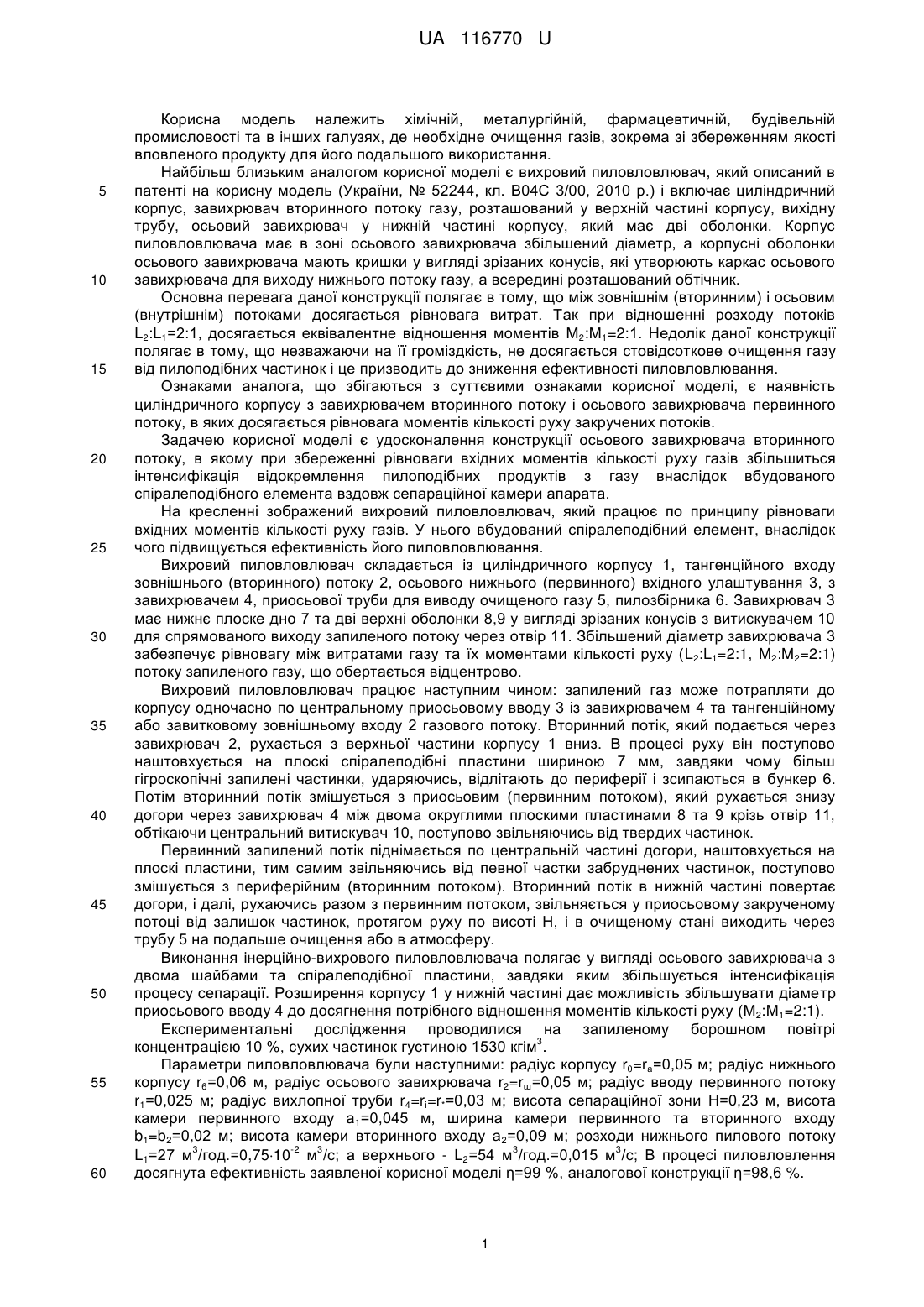

Реферат: Інерційно-вихровий пиловловлювач, що містить циліндричний корпус, завихрювач потоку газу, розташований у верхній частині корпусу, вихідну трубу (зверху корпусу), осьовий завихрювач (у нижній частині корпусу), відбійну шайбу у вигляді диска. Вздовж корпусу пиловловлювача розташовано спіралеподібну пластину шириною b=0,007 м. UA 116770 U (54) ІНЕРЦІЙНО-ВИХРОВИЙ ПИЛОВЛОВЛЮВАЧ UA 116770 U UA 116770 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить хімічній, металургійній, фармацевтичній, будівельній промисловості та в інших галузях, де необхідне очищення газів, зокрема зі збереженням якості вловленого продукту для його подальшого використання. Найбільш близьким аналогом корисної моделі є вихровий пиловловлювач, який описаний в патенті на корисну модель (України, № 52244, кл. В04С 3/00, 2010 р.) і включає циліндричний корпус, завихрювач вторинного потоку газу, розташований у верхній частині корпусу, вихідну трубу, осьовий завихрювач у нижній частині корпусу, який має дві оболонки. Корпус пиловловлювача має в зоні осьового завихрювача збільшений діаметр, а корпусні оболонки осьового завихрювача мають кришки у вигляді зрізаних конусів, які утворюють каркас осьового завихрювача для виходу нижнього потоку газу, а всередині розташований обтічник. Основна перевага даної конструкції полягає в тому, що між зовнішнім (вторинним) і осьовим (внутрішнім) потоками досягається рівновага витрат. Так при відношенні розходу потоків L2:L1=2:1, досягається еквівалентне відношення моментів М2:М1=2:1. Недолік даної конструкції полягає в тому, що незважаючи на її громіздкість, не досягається стовідсоткове очищення газу від пилоподібних частинок і це призводить до зниження ефективності пиловловлювання. Ознаками аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність циліндричного корпусу з завихрювачем вторинного потоку і осьового завихрювача первинного потоку, в яких досягається рівновага моментів кількості руху закручених потоків. Задачею корисної моделі є удосконалення конструкції осьового завихрювача вторинного потоку, в якому при збереженні рівноваги вхідних моментів кількості руху газів збільшиться інтенсифікація відокремлення пилоподібних продуктів з газу внаслідок вбудованого спіралеподібного елемента вздовж сепараційної камери апарата. На кресленні зображений вихровий пиловловлювач, який працює по принципу рівноваги вхідних моментів кількості руху газів. У нього вбудований спіралеподібний елемент, внаслідок чого підвищується ефективність його пиловловлювання. Вихровий пиловловлювач складається із циліндричного корпусу 1, тангенційного входу зовнішнього (вторинного) потоку 2, осьового нижнього (первинного) вхідного улаштування 3, з завихрювачем 4, приосьової труби для виводу очищеного газу 5, пилозбірника 6. Завихрювач 3 має нижнє плоске дно 7 та дві верхні оболонки 8,9 у вигляді зрізаних конусів з витискувачем 10 для спрямованого виходу запиленого потоку через отвір 11. Збільшений діаметр завихрювача 3 забезпечує рівновагу між витратами газу та їх моментами кількості руху (L2:L1=2:1, M2:M2=2:1) потоку запиленого газу, що обертається відцентрово. Вихровий пиловловлювач працює наступним чином: запилений газ може потрапляти до корпусу одночасно по центральному приосьовому вводу 3 із завихрювачем 4 та тангенційному або завитковому зовнішньому входу 2 газового потоку. Вторинний потік, який подається через завихрювач 2, рухається з верхньої частини корпусу 1 вниз. В процесі руху він поступово наштовхується на плоскі спіралеподібні пластини шириною 7 мм, завдяки чому більш гігроскопічні запилені частинки, ударяючись, відлітають до периферії і зсипаються в бункер 6. Потім вторинний потік змішується з приосьовим (первинним потоком), який рухається знизу догори через завихрювач 4 між двома округлими плоскими пластинами 8 та 9 крізь отвір 11, обтікаючи центральний витискувач 10, поступово звільняючись від твердих частинок. Первинний запилений потік піднімається по центральній частині догори, наштовхується на плоскі пластини, тим самим звільняючись від певної частки забруднених частинок, поступово змішується з периферійним (вторинним потоком). Вторинний потік в нижній частині повертає догори, і далі, рухаючись разом з первинним потоком, звільняється у приосьовому закрученому потоці від залишок частинок, протягом руху по висоті Н, і в очищеному стані виходить через трубу 5 на подальше очищення або в атмосферу. Виконання інерційно-вихрового пиловловлювача полягає у вигляді осьового завихрювача здвома шайбами та спіралеподібної пластини, завдяки яким збільшується інтенсифікація процесу сепарації. Розширення корпусу 1 у нижній частині дає можливість збільшувати діаметр приосьового вводу 4 до досягнення потрібного відношення моментів кількості руху (М2:М1=2:1). Експериментальні дослідження проводилися на запиленому борошном повітрі 3 концентрацією 10 %, сухих частинок густиною 1530 кгім . Параметри пиловловлювача були наступними: радіус корпусу r0=rа=0,05 м; радіус нижнього корпусу r6=0,06 м, радіус осьового завихрювача r2=rɯ=0,05 м; радіус вводу первинного потоку r1=0,025 м; радіус вихлопної труби r4=ri=r*=0,03 м; висота сепараційної зони Н=0,23 м, висота камери первинного входу а1=0,045 м, ширина камери первинного та вторинного входу b1=b2=0,02 м; висота камери вторинного входу а2=0,09 м; розходи нижнього пилового потоку 3 -2 3 3 3 L1=27 м /год.=0,7510 м /с; а верхнього - L2=54 м /год.=0,015 м /с; В процесі пиловловлення досягнута ефективність заявленої корисної моделі η=99 %, аналогової конструкції η=98,6 %. 1 UA 116770 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Інерційно-вихровий пиловловлювач, що містить циліндричний корпус, завихрювач потоку газу, розташований у верхній частині корпусу, вихідну трубу (зверху корпусу), осьовий завихрювач (у нижній частині корпусу), відбійну шайбу у вигляді диска, який відрізняється тим, що вздовж корпусу пиловловлювача розташовано спіралеподібну пластину шириною b=0,007 м. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
