Метантенк

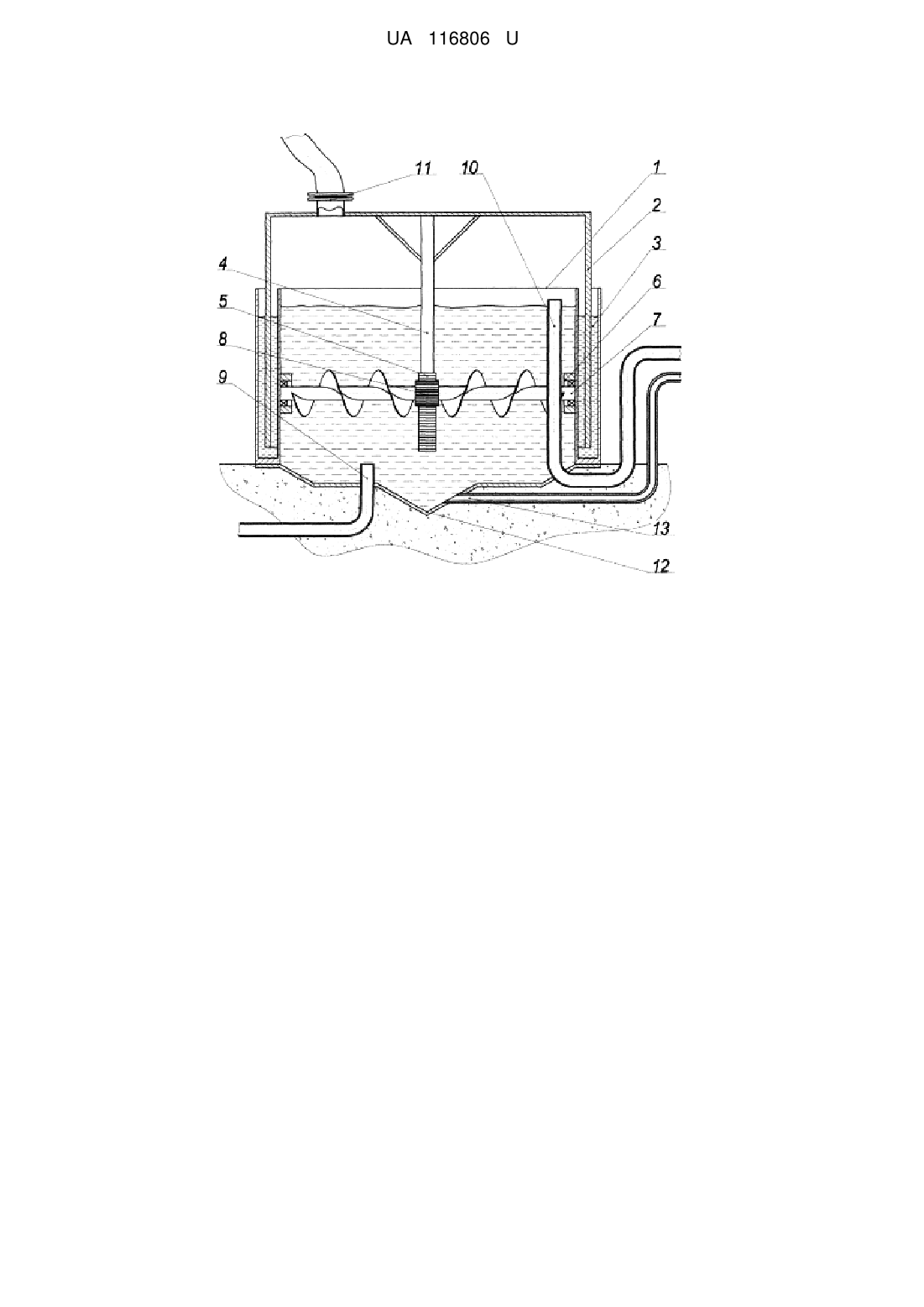

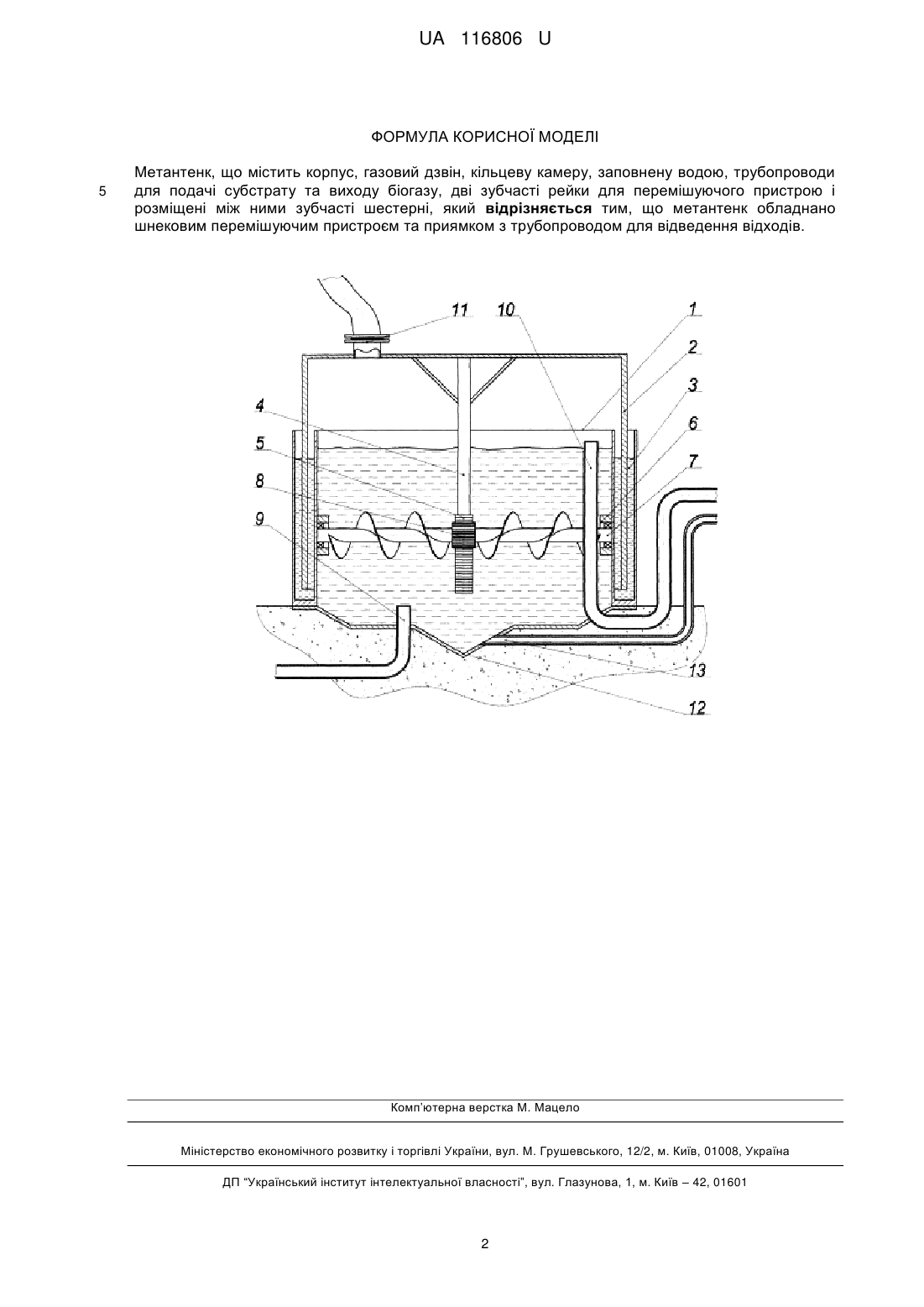

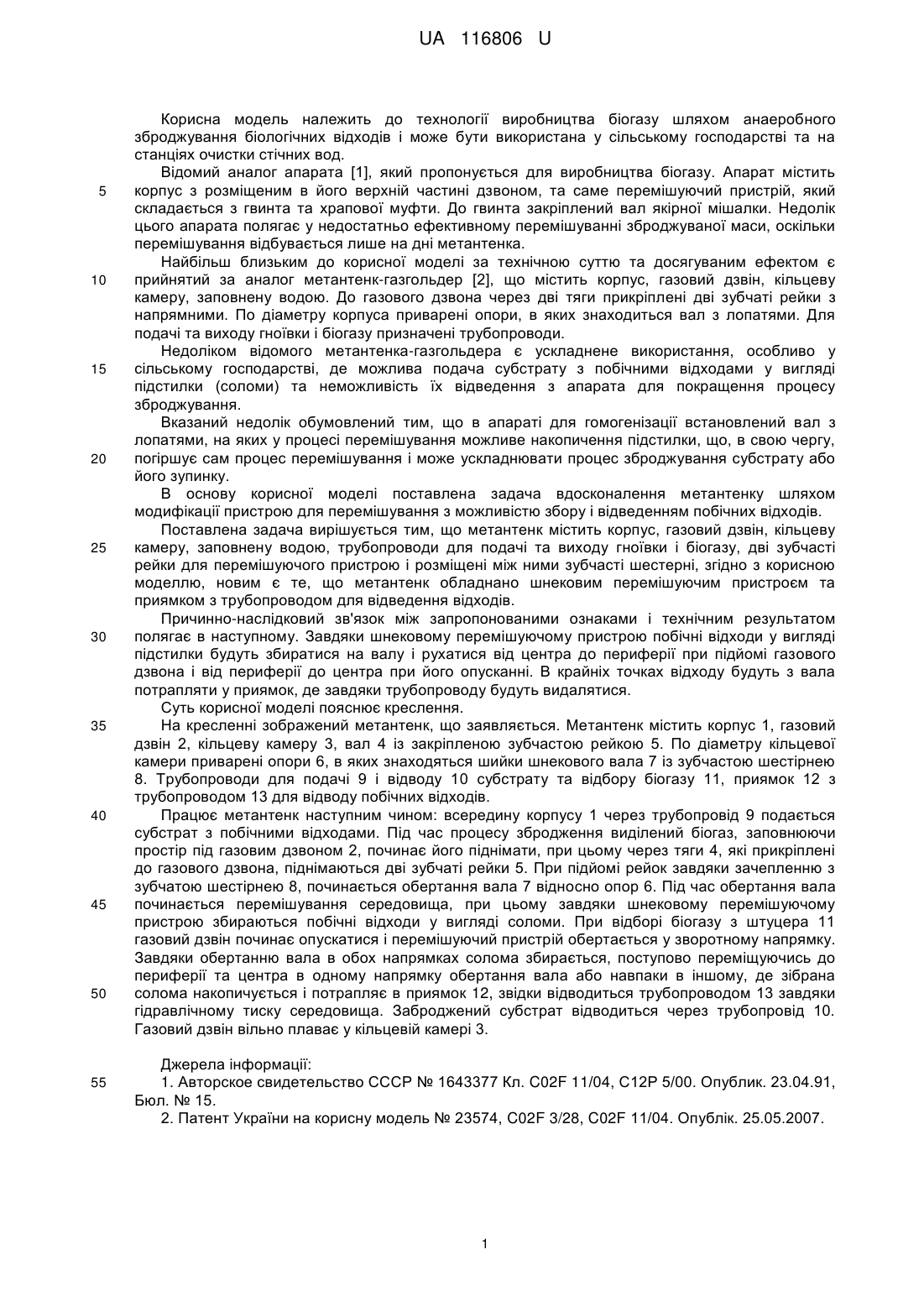

Реферат: Метантенк містить корпус, газовий дзвін, кільцеву камеру, заповнену водою, трубопроводи для подачі субстрату та виходу біогазу, дві зубчасті рейки для перемішуючого пристрою і розміщені між ними зубчасті шестерні. Метантенк обладнано шнековим перемішуючим пристроєм та приямком з трубопроводом для відведення відходів. UA 116806 U (12) UA 116806 U UA 116806 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технології виробництва біогазу шляхом анаеробного зброджування біологічних відходів і може бути використана у сільському господарстві та на станціях очистки стічних вод. Відомий аналог апарата [1], який пропонується для виробництва біогазу. Апарат містить корпус з розміщеним в його верхній частині дзвоном, та саме перемішуючий пристрій, який складається з гвинта та храпової муфти. До гвинта закріплений вал якірної мішалки. Недолік цього апарата полягає у недостатньо ефективному перемішуванні зброджуваної маси, оскільки перемішування відбувається лише на дні метантенка. Найбільш близьким до корисної моделі за технічною суттю та досягуваним ефектом є прийнятий за аналог метантенк-газгольдер [2], що містить корпус, газовий дзвін, кільцеву камеру, заповнену водою. До газового дзвона через дві тяги прикріплені дві зубчаті рейки з напрямними. По діаметру корпуса приварені опори, в яких знаходиться вал з лопатями. Для подачі та виходу гноївки і біогазу призначені трубопроводи. Недоліком відомого метантенка-газгольдера є ускладнене використання, особливо у сільському господарстві, де можлива подача субстрату з побічними відходами у вигляді підстилки (соломи) та неможливість їх відведення з апарата для покращення процесу зброджування. Вказаний недолік обумовлений тим, що в апараті для гомогенізації встановлений вал з лопатями, на яких у процесі перемішування можливе накопичення підстилки, що, в свою чергу, погіршує сам процес перемішування і може ускладнювати процес зброджування субстрату або його зупинку. В основу корисної моделі поставлена задача вдосконалення метантенку шляхом модифікації пристрою для перемішування з можливістю збору і відведенням побічних відходів. Поставлена задача вирішується тим, що метантенк містить корпус, газовий дзвін, кільцеву камеру, заповнену водою, трубопроводи для подачі та виходу гноївки і біогазу, дві зубчасті рейки для перемішуючого пристрою і розміщені між ними зубчасті шестерні, згідно з корисною моделлю, новим є те, що метантенк обладнано шнековим перемішуючим пристроєм та приямком з трубопроводом для відведення відходів. Причинно-наслідковий зв'язок між запропонованими ознаками і технічним результатом полягає в наступному. Завдяки шнековому перемішуючому пристрою побічні відходи у вигляді підстилки будуть збиратися на валу і рухатися від центра до периферії при підйомі газового дзвона і від периферії до центра при його опусканні. В крайніх точках відходу будуть з вала потрапляти у приямок, де завдяки трубопроводу будуть видалятися. Суть корисної моделі пояснює креслення. На кресленні зображений метантенк, що заявляється. Метантенк містить корпус 1, газовий дзвін 2, кільцеву камеру 3, вал 4 із закріпленою зубчастою рейкою 5. По діаметру кільцевої камери приварені опори 6, в яких знаходяться шийки шнекового вала 7 із зубчастою шестірнею 8. Трубопроводи для подачі 9 і відводу 10 субстрату та відбору біогазу 11, приямок 12 з трубопроводом 13 для відводу побічних відходів. Працює метантенк наступним чином: всередину корпусу 1 через трубопровід 9 подається субстрат з побічними відходами. Під час процесу збродження виділений біогаз, заповнюючи простір під газовим дзвоном 2, починає його піднімати, при цьому через тяги 4, які прикріплені до газового дзвона, піднімаються дві зубчаті рейки 5. При підйомі рейок завдяки зачепленню з зубчатою шестірнею 8, починається обертання вала 7 відносно опор 6. Під час обертання вала починається перемішування середовища, при цьому завдяки шнековому перемішуючому пристрою збираються побічні відходи у вигляді соломи. При відборі біогазу з штуцера 11 газовий дзвін починає опускатися і перемішуючий пристрій обертається у зворотному напрямку. Завдяки обертанню вала в обох напрямках солома збирається, поступово переміщуючись до периферії та центра в одному напрямку обертання вала або навпаки в іншому, де зібрана солома накопичується і потрапляє в приямок 12, звідки відводиться трубопроводом 13 завдяки гідравлічному тиску середовища. Заброджений субстрат відводиться через трубопровід 10. Газовий дзвін вільно плаває у кільцевій камері 3. Джерела інформації: 1. Авторское свидетельство СССР № 1643377 Кл. C02F 11/04, С12Р 5/00. Опублик. 23.04.91, Бюл. № 15. 2. Патент України на корисну модель № 23574, C02F 3/28, C02F 11/04. Опублік. 25.05.2007. 1 UA 116806 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Метантенк, що містить корпус, газовий дзвін, кільцеву камеру, заповнену водою, трубопроводи для подачі субстрату та виходу біогазу, дві зубчасті рейки для перемішуючого пристрою і розміщені між ними зубчасті шестерні, який відрізняється тим, що метантенк обладнано шнековим перемішуючим пристроєм та приямком з трубопроводом для відведення відходів. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
