Пристрій для аєропневмовивантажування бункерного вагону

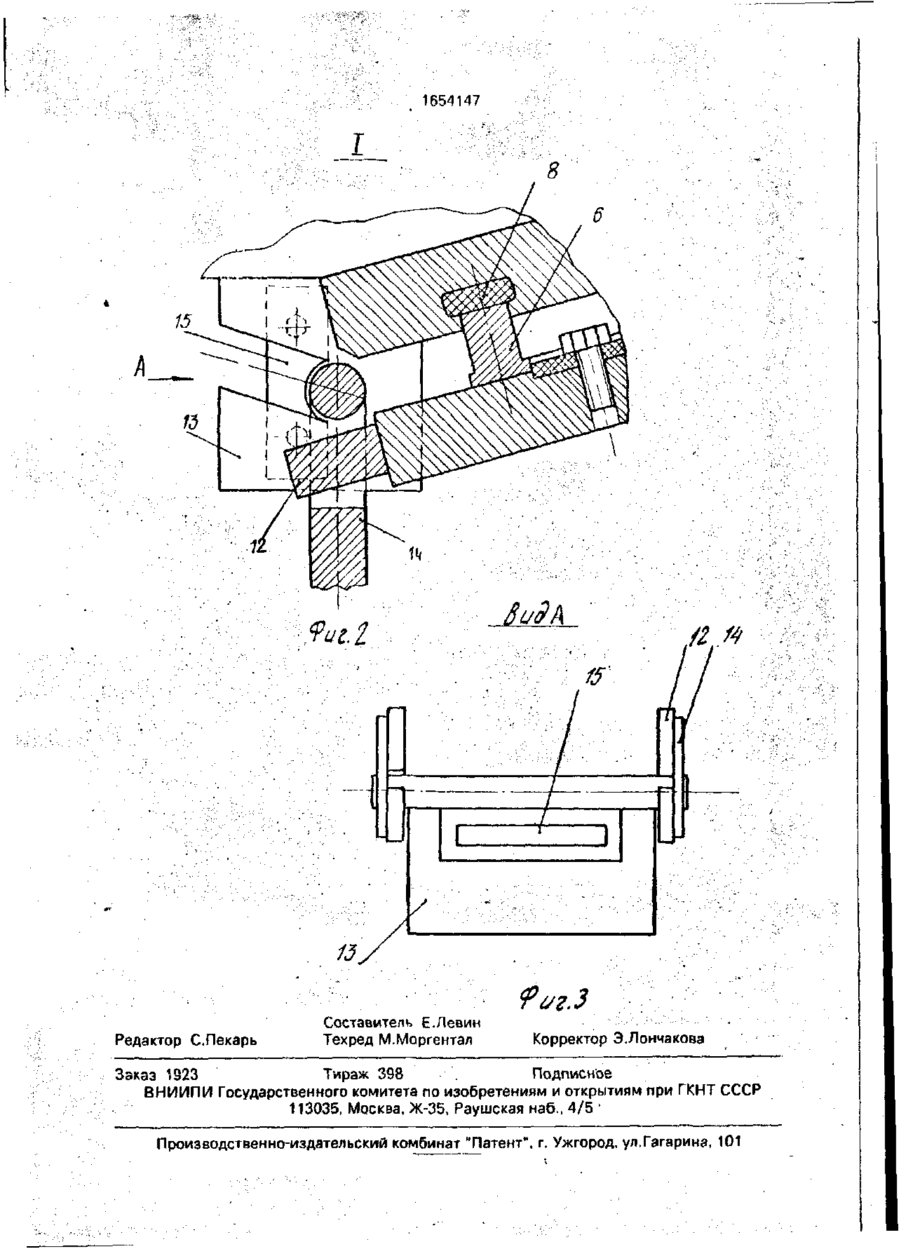

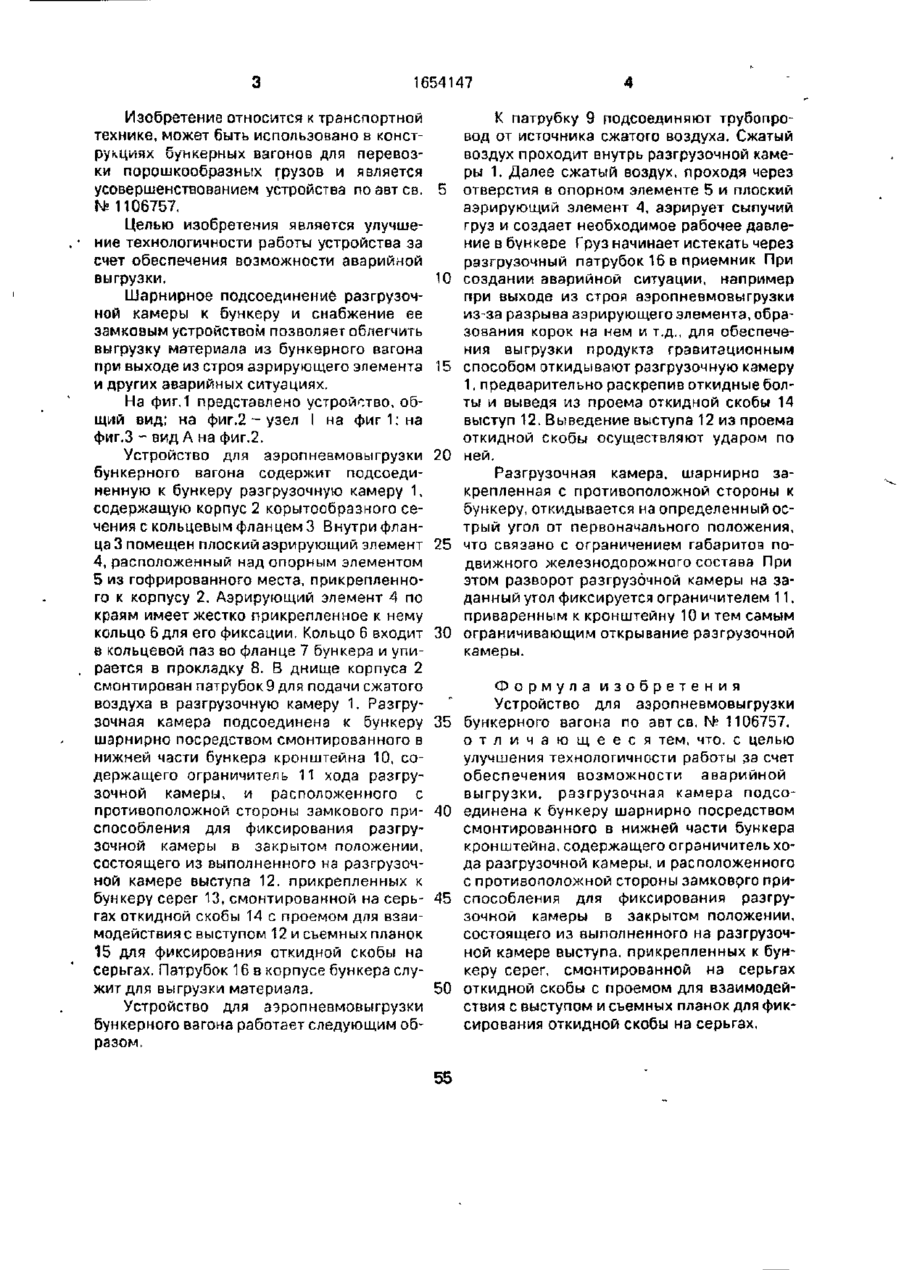

Изобретение относится к тракторной технике и может быть использовано в конструкциях бункерных вагонов для перевозки порошкообразных грузов. Целью изобретения является улучшение техноло гичности работы устройстеа за счет обеспечения возможности аварийной выгрузки Устройство для аэропневмовыгрузки бункерного вагона содержит подсоединенную к бункеру разгрузочную камеру 1, содержащую корпус 2 с кольцевым фланцем 3. Внутри фланца 3 помещен плоский аэрирующий элемент 4, расположенный над опорным элементом 5 из гофрированного листа, прикрепленного к корпусу 2, Разгрузочная камера 1 подсоединена к бункеру шарнирно посредством смонтированного в нижней части бункера кронштейна 10, содержащего ограничитель 11 хода разгрузочной камеры и расположенного с противоположной стороны замкового приспособления для фиксирования разгрузочной камеры в закрытом положении 3 ил. ел го Фиг I «*'• 1654147 Изобретение относится к транспортной технике, может быть использовано в конструкциях буикерных вагонов для перевозки порошкообразных грузов и является усовершенствованием устройства по авт св. № 1106757. Целью изобретения является улучшение технологичности работы устройства за счет обеспечения возможности аварийной выгрузки. Шарнирное подсоединение разгрузочной камеры к бункеру и снабжение ее замковым устройством позволяет облегчить выгрузку материала из бункерного вагона при выходе из строя аэрирующего элемента и других аварийных ситуациях. На фиг.1 представлено устройство, общий вид; на фиг.2 - узел I на фиг 1: на фиг.З - вид А на фиг.2. Устройство для аэропневмовыгрузки бункерного вагона содержит подсоединенную к бункеру разгрузочную камеру 1, содержащую корпус 2 корытообразного сечения с кольцевым фланцем 3 Внутри фланца 3 помещен плоский аэрирующий элемент 4, расположенный над опорным элементом 5 из гофрированного места, прикрепленного к корпусу 2. Аэрирующий элемент 4 по краям имеет жестко прикрепленное к нему кольцо 6 для его фиксации. Кольцо 6 входит в кольцевой паз во фланце 7 бункера и упирается в прокладку 8. В днище корпуса 2 смонтирован патрубок 9 для подачи сжатого воздуха в разгрузочную камеру 1. Разгрузочная камера подсоединена к бункеру шарнирно посредством смонтированного в нижней части бункера кронштейна 10, содержащего ограничитель 11 хода разгрузочной камеры, и расположенного с противоположной стороны замкового приспособления для фиксирования разгрузочной камеры в закрытом положении, состоящего из выполненного на разгрузочной камере выступа 12. прикрепленных к бункеру серег 13, смонтированной на серьгах откидной скобы 14 с проемом для взаимодействия с выступом 12 и съемных планок 15 для фиксирования откидной скобы на серьгах. Патрубок 16 в корпусе бункера служит для выгрузки материала. 5 10 15 20 25 30 35 40 45 50 Устройство для аэропневмовыгрузки бункерного вагона работает следующим образом. 55 К патрубку 9 подсоединяют трубопровод от источника сжатого воздуха. Сжатый воздух проходит внутрь разгрузочной камеры 1. Далее сжатый воздух, проходя через отверстия в опорном элементе 5 и плоский аэрирующий элемент 4, аэрирует сыпучий груз и создает необходимое рабочее давление в бункеое Груз начинает истекать через разгрузочный патрубок 16 в приемник При создании аварийной ситуации, например при выходе из строя аэропневмовыгрузки из-за разрыва аэрирующего элемента, образования корок на нем и т.д., для обеспечения выгрузки продукта гравитационным способом откидывают разгрузочную камеру 1, предварительно раскрепив откидные болты и выведя из проема откидной скобы 14 выступ 12. Выведение выступа 12 из проема откидной скобы осуществляют ударом по ней. Разгрузочная камера, шарнирно закрепленная с противоположной стороны к бункеру, откидывается на определенный острый угол от первоначального положения, что связано с ограничением габаритов подвижного железнодорожного состава При этом разворот разгрузочной камеры на заданный угол фиксируется ограничителем 11. приваренным к кронштейну 10 и тем самым ограничивающим открывание разгрузочной камеры. Формула изобретения Устройство для аэропневмовыгрузки бункерного вагона по авт св. № 1106757, о т л и ч а ю щ е е с я тем, что, с целью улучшения технологичности работы за счет обеспечения возможности аварийной выгрузки, разгрузочная камера подсоединена к бункеру шарнирно посредством смонтированного в нижней части бункера кронштейна, содержащего ограничитель хода разгрузочной камеры, и расположенного с противоположной стороны замковрго приспособления для фиксирования разгрузочной камеры в закрытом положении, состоящего из выполненного на разгрузочной камере выступа, прикрепленных к бункеру серег, смонтированной на серьгах откидной скобы с проемом для взаимодействия с выступом и съемных планок для фиксирования откидной скобы на серьгах. 1654147 13 Редактор С.Пекарь Составитель Е.Левин Техред М.Моргентал Корректор Э.Лончаковэ Ззказ 1923 Тираж 398 . Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5 • Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
