Пристрій для подрібнення стебел льону олійного

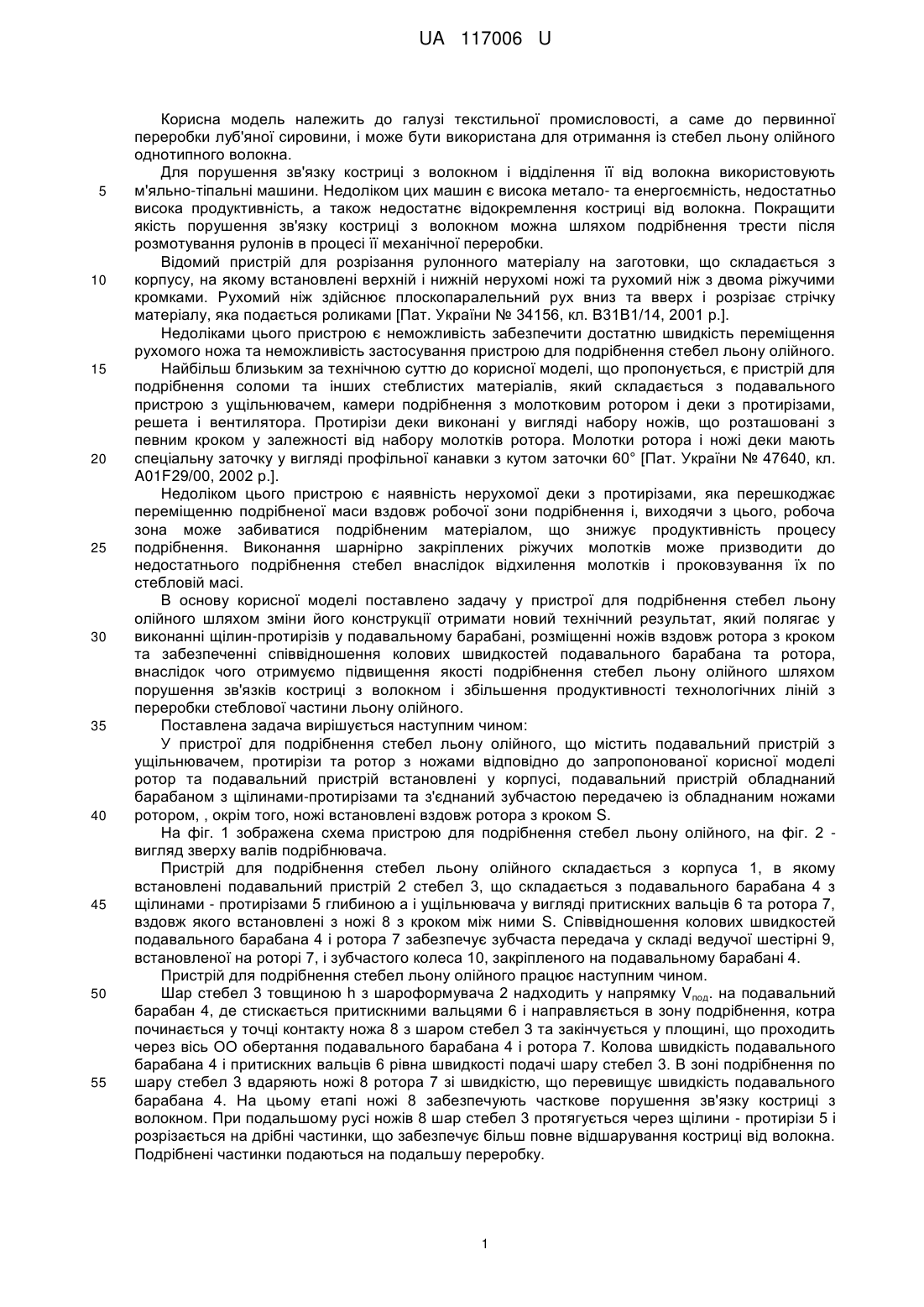

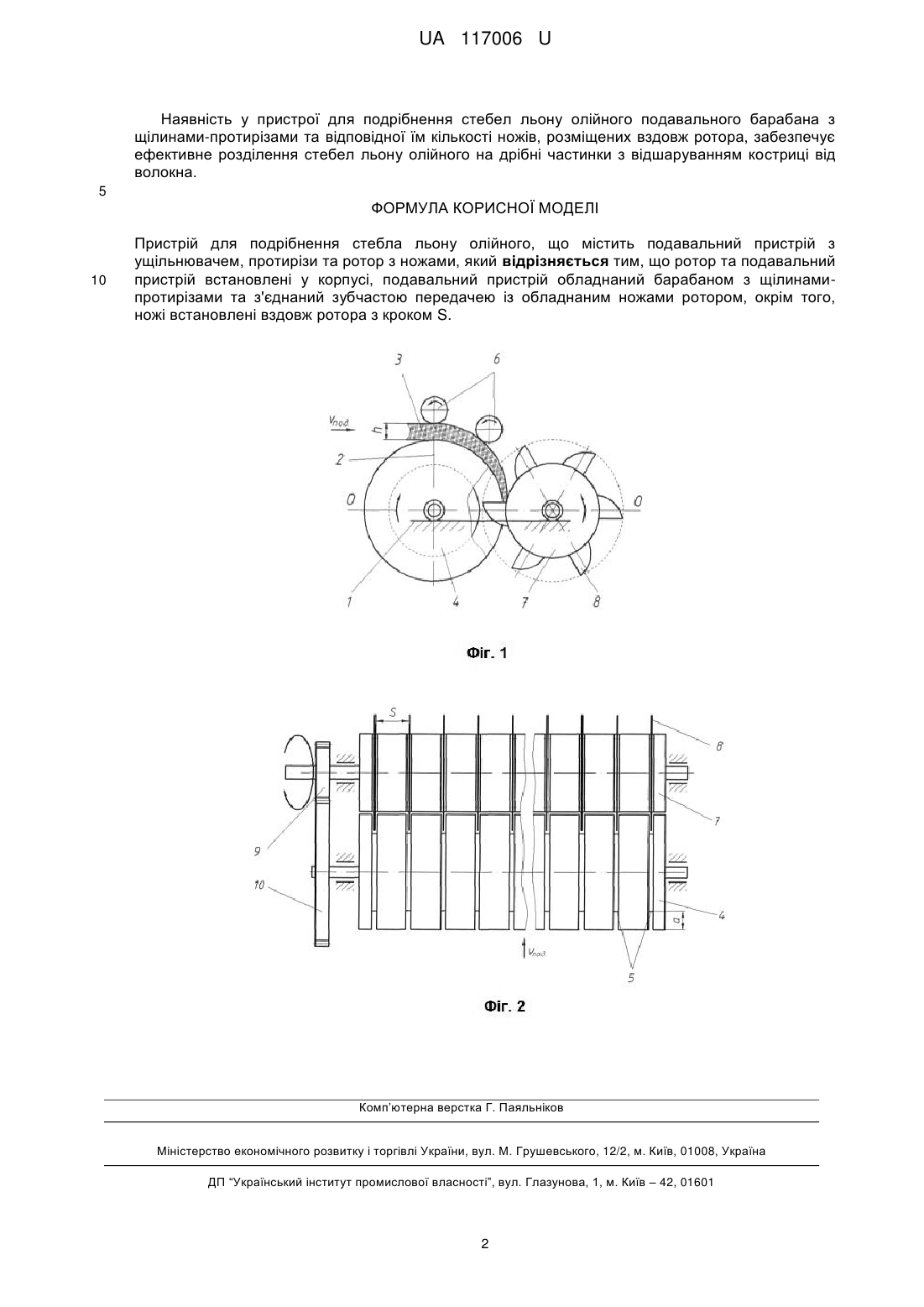

Реферат: Пристрій для подрібнення стебла льону олійного містить подавальний пристрій з ущільнювачем, протирізи та ротор з ножами. Ротор та подавальний пристрій встановлені у корпусі. Подавальний пристрій обладнаний барабаном з щілинами-протирізами та з'єднаний зубчастою передачею із обладнаним ножами ротором. Ножі встановлені вздовж ротора з кроком S. UA 117006 U (54) ПРИСТРІЙ ДЛЯ ПОДРІБНЕННЯ СТЕБЕЛ ЛЬОНУ ОЛІЙНОГО UA 117006 U UA 117006 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі текстильної промисловості, а саме до первинної переробки луб'яної сировини, і може бути використана для отримання із стебел льону олійного однотипного волокна. Для порушення зв'язку костриці з волокном і відділення її від волокна використовують м'яльно-тіпальні машини. Недоліком цих машин є висока метало- та енергоємність, недостатньо висока продуктивність, а також недостатнє відокремлення костриці від волокна. Покращити якість порушення зв'язку костриці з волокном можна шляхом подрібнення трести після розмотування рулонів в процесі її механічної переробки. Відомий пристрій для розрізання рулонного матеріалу на заготовки, що складається з корпусу, на якому встановлені верхній і нижній нерухомі ножі та рухомий ніж з двома ріжучими кромками. Рухомий ніж здійснює плоскопаралельний рух вниз та вверх і розрізає стрічку матеріалу, яка подається роликами [Пат. України № 34156, кл. В31В1/14, 2001 р.]. Недоліками цього пристрою є неможливість забезпечити достатню швидкість переміщення рухомого ножа та неможливість застосування пристрою для подрібнення стебел льону олійного. Найбільш близьким за технічною суттю до корисної моделі, що пропонується, є пристрій для подрібнення соломи та інших стеблистих матеріалів, який складається з подавального пристрою з ущільнювачем, камери подрібнення з молотковим ротором і деки з протирізами, решета і вентилятора. Протирізи деки виконані у вигляді набору ножів, що розташовані з певним кроком у залежності від набору молотків ротора. Молотки ротора і ножі деки мають спеціальну заточку у вигляді профільної канавки з кутом заточки 60° [Пат. України № 47640, кл. A01F29/00, 2002 р.]. Недоліком цього пристрою є наявність нерухомої деки з протирізами, яка перешкоджає переміщенню подрібненої маси вздовж робочої зони подрібнення і, виходячи з цього, робоча зона може забиватися подрібненим матеріалом, що знижує продуктивність процесу подрібнення. Виконання шарнірно закріплених ріжучих молотків може призводити до недостатнього подрібнення стебел внаслідок відхилення молотків і проковзування їх по стебловій масі. В основу корисної моделі поставлено задачу у пристрої для подрібнення стебел льону олійного шляхом зміни його конструкції отримати новий технічний результат, який полягає у виконанні щілин-протирізів у подавальному барабані, розміщенні ножів вздовж ротора з кроком та забезпеченні співвідношення колових швидкостей подавального барабана та ротора, внаслідок чого отримуємо підвищення якості подрібнення стебел льону олійного шляхом порушення зв'язків костриці з волокном і збільшення продуктивності технологічних ліній з переробки стеблової частини льону олійного. Поставлена задача вирішується наступним чином: У пристрої для подрібнення стебел льону олійного, що містить подавальний пристрій з ущільнювачем, протирізи та ротор з ножами відповідно до запропонованої корисної моделі ротор та подавальний пристрій встановлені у корпусі, подавальний пристрій обладнаний барабаном з щілинами-протирізами та з'єднаний зубчастою передачею із обладнаним ножами ротором, , окрім того, ножі встановлені вздовж ротора з кроком S. На фіг. 1 зображена схема пристрою для подрібнення стебел льону олійного, на фіг. 2 вигляд зверху валів подрібнювача. Пристрій для подрібнення стебел льону олійного складається з корпуса 1, в якому встановлені подавальний пристрій 2 стебел 3, що складається з подавального барабана 4 з щілинами - протирізами 5 глибиною а і ущільнювача у вигляді притискних вальців 6 та ротора 7, вздовж якого встановлені з ножі 8 з кроком між ними S. Співвідношення колових швидкостей подавального барабана 4 і ротора 7 забезпечує зубчаста передача у складі ведучої шестірні 9, встановленої на роторі 7, і зубчастого колеса 10, закріпленого на подавальному барабані 4. Пристрій для подрібнення стебел льону олійного працює наступним чином. Шар стебел 3 товщиною h з шароформувача 2 надходить у напрямку Vпод. на подавальний барабан 4, де стискається притискними вальцями 6 і направляється в зону подрібнення, котра починається у точці контакту ножа 8 з шаром стебел 3 та закінчується у площині, що проходить через вісь ОО обертання подавального барабана 4 і ротора 7. Колова швидкість подавального барабана 4 і притискних вальців 6 рівна швидкості подачі шару стебел 3. В зоні подрібнення по шару стебел 3 вдаряють ножі 8 ротора 7 зі швидкістю, що перевищує швидкість подавального барабана 4. На цьому етапі ножі 8 забезпечують часткове порушення зв'язку костриці з волокном. При подальшому русі ножів 8 шар стебел 3 протягується через щілини - протирізи 5 і розрізається на дрібні частинки, що забезпечує більш повне відшарування костриці від волокна. Подрібнені частинки подаються на подальшу переробку. 1 UA 117006 U Наявність у пристрої для подрібнення стебел льону олійного подавального барабана з щілинами-протирізами та відповідної їм кількості ножів, розміщених вздовж ротора, забезпечує ефективне розділення стебел льону олійного на дрібні частинки з відшаруванням костриці від волокна. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для подрібнення стебла льону олійного, що містить подавальний пристрій з ущільнювачем, протирізи та ротор з ножами, який відрізняється тим, що ротор та подавальний пристрій встановлені у корпусі, подавальний пристрій обладнаний барабаном з щілинамипротирізами та з'єднаний зубчастою передачею із обладнаним ножами ротором, окрім того, ножі встановлені вздовж ротора з кроком S. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
