Пристрій до брального апарата для підбору стрічки стебел льону
Номер патенту: 44976
Опубліковано: 26.10.2009
Автори: Налобіна Олена Олександрівна, Шейченко Віктор Олександрович, Хайліс Гедаль Абрамович, Нікольчук Сергій Сергійович
Формула / Реферат
Пристрій до брального апарата для підбору стрічки стебел льону, що містить ведучий шків та бральний пас, який відрізняється тим, що бральний пас із пальцями охоплює ведучий шків і барабан, корпуси підшипників жорстко з'єднані верхнім і середнім кронштейнами з рамою брального апарата, вісь барабана з'єднана тягою барабана з кінцем нижнього кронштейна, жорстко з'єднаного з рамою брального апарата, тяга барабана опирається на опорний ролик, нижній кінець вала ведучого шківа з'єднаний із віссю ролика брального апарата універсальним шарніром, висоту осі барабана регулюють за допомогою римської гайки, а рух стебел на барабані регулюють направляючим прутком.
Текст

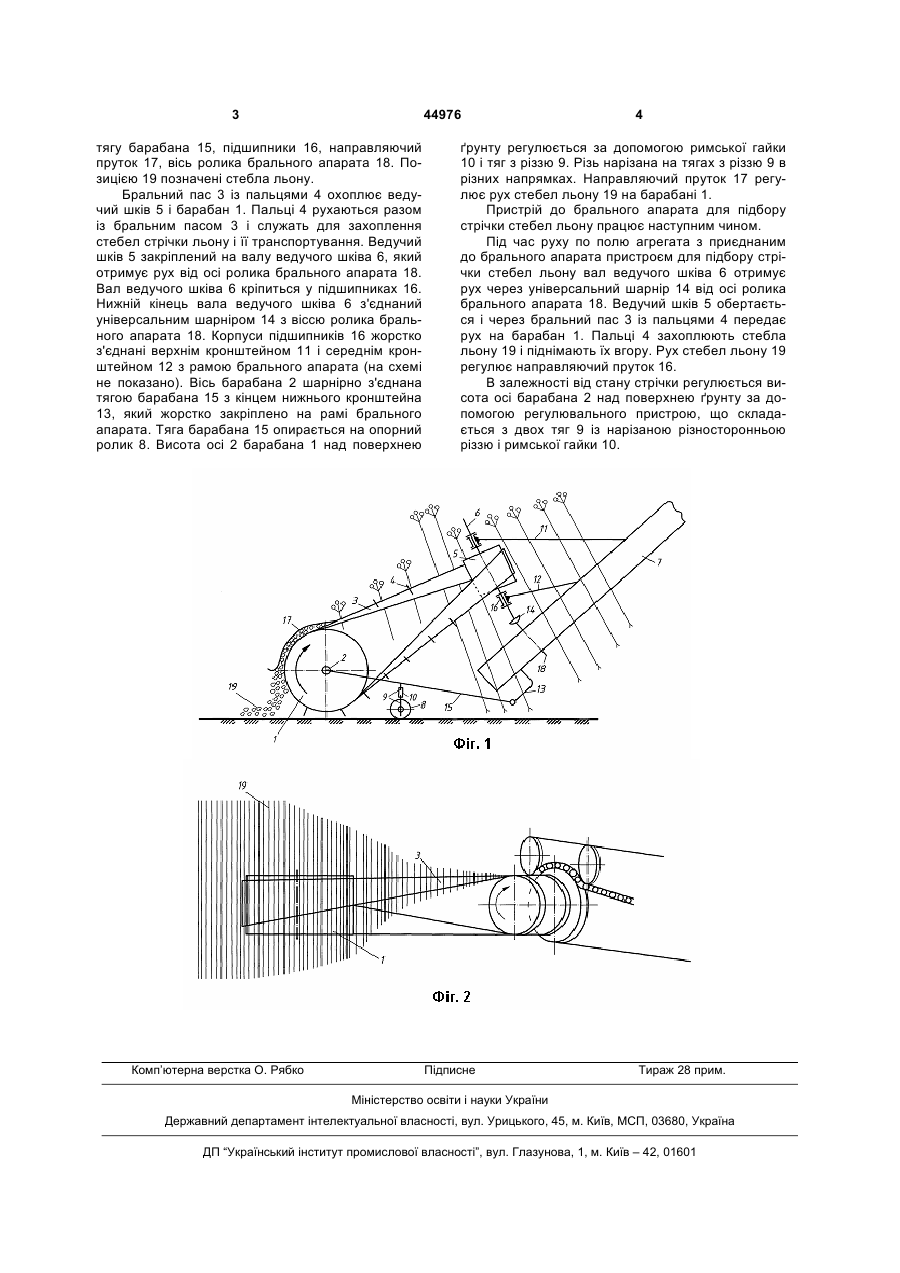

Пристрій до брального апарата для підбору стрічки стебел льону, що містить ведучий шків та бральний пас, який відрізняється тим, що браль 3 44976 тягу барабана 15, підшипники 16, направляючий пруток 17, вісь ролика брального апарата 18. Позицією 19 позначені стебла льону. Бральний пас 3 із пальцями 4 охоплює ведучий шків 5 і барабан 1. Пальці 4 рухаються разом із бральним пасом 3 і служать для захоплення стебел стрічки льону і її транспортування. Ведучий шків 5 закріплений на валу ведучого шківа 6, який отримує рух від осі ролика брального апарата 18. Вал ведучого шківа 6 кріпиться у підшипниках 16. Нижній кінець вала ведучого шківа 6 з'єднаний універсальним шарніром 14 з віссю ролика брального апарата 18. Корпуси підшипників 16 жорстко з'єднані верхнім кронштейном 11 і середнім кронштейном 12 з рамою брального апарата (на схемі не показано). Вісь барабана 2 шарнірно з'єднана тягою барабана 15 з кінцем нижнього кронштейна 13, який жорстко закріплено на рамі брального апарата. Тяга барабана 15 опирається на опорний ролик 8. Висота осі 2 барабана 1 над поверхнею Комп’ютерна верстка О. Рябко 4 ґрунту регулюється за допомогою римської гайки 10 і тяг з різзю 9. Різь нарізана на тягах з різзю 9 в різних напрямках. Направляючий пруток 17 регулює рух стебел льону 19 на барабані 1. Пристрій до брального апарата для підбору стрічки стебел льону працює наступним чином. Під час руху по полю агрегата з приєднаним до брального апарата пристроєм для підбору стрічки стебел льону вал ведучого шківа 6 отримує рух через універсальний шарнір 14 від осі ролика брального апарата 18. Ведучий шків 5 обертається і через бральний пас 3 із пальцями 4 передає рух на барабан 1. Пальці 4 захоплюють стебла льону 19 і піднімають їх вгору. Рух стебел льону 19 регулює направляючий пруток 16. В залежності від стану стрічки регулюється висота осі барабана 2 над поверхнею ґрунту за допомогою регулювального пристрою, що складається з двох тяг 9 із нарізаною різносторонньою різзю і римської гайки 10. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for pulling unit for picking up flax-stem tape
Автори англійськоюNalobina Olena Oleksandrivna, Khailis Hedal Abramovych, Nikolchuk Serhii Serhiiovych, Sheichenko Viktor Oleksandrovych
Назва патенту російськоюУстройство к теребильному аппарату для подбора ленты стеблей льна
Автори російськоюНалобина Елена Александровна, Хайлис Гедаль Абрамович, Никольчук Сергей Сергеевич, Шейченко Виктор Александрович
МПК / Мітки
МПК: A01D 45/06
Мітки: льону, пристрій, апарата, стрічки, брального, підбору, стебел
