Вихровий магнітогідродинамічний генератор

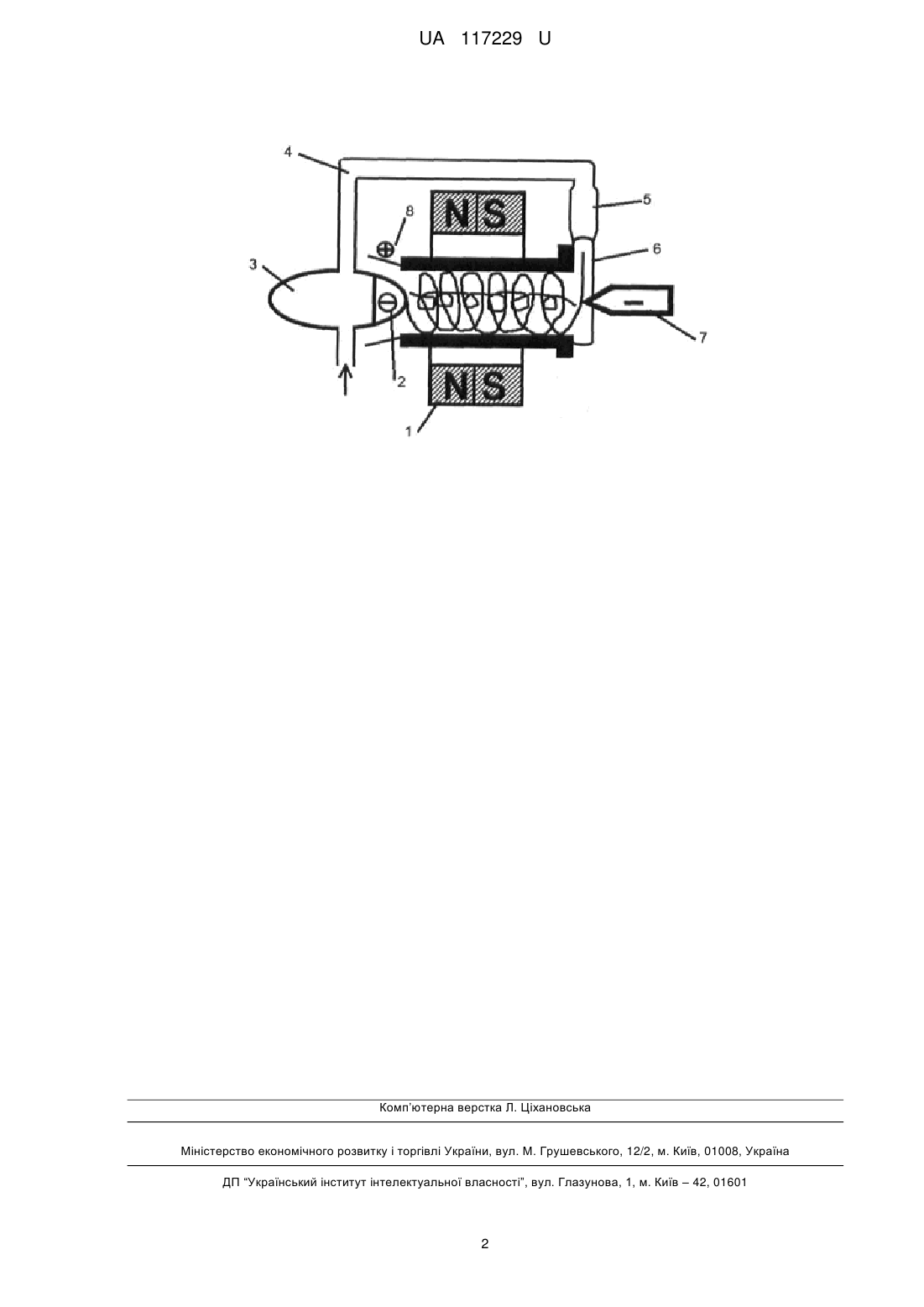

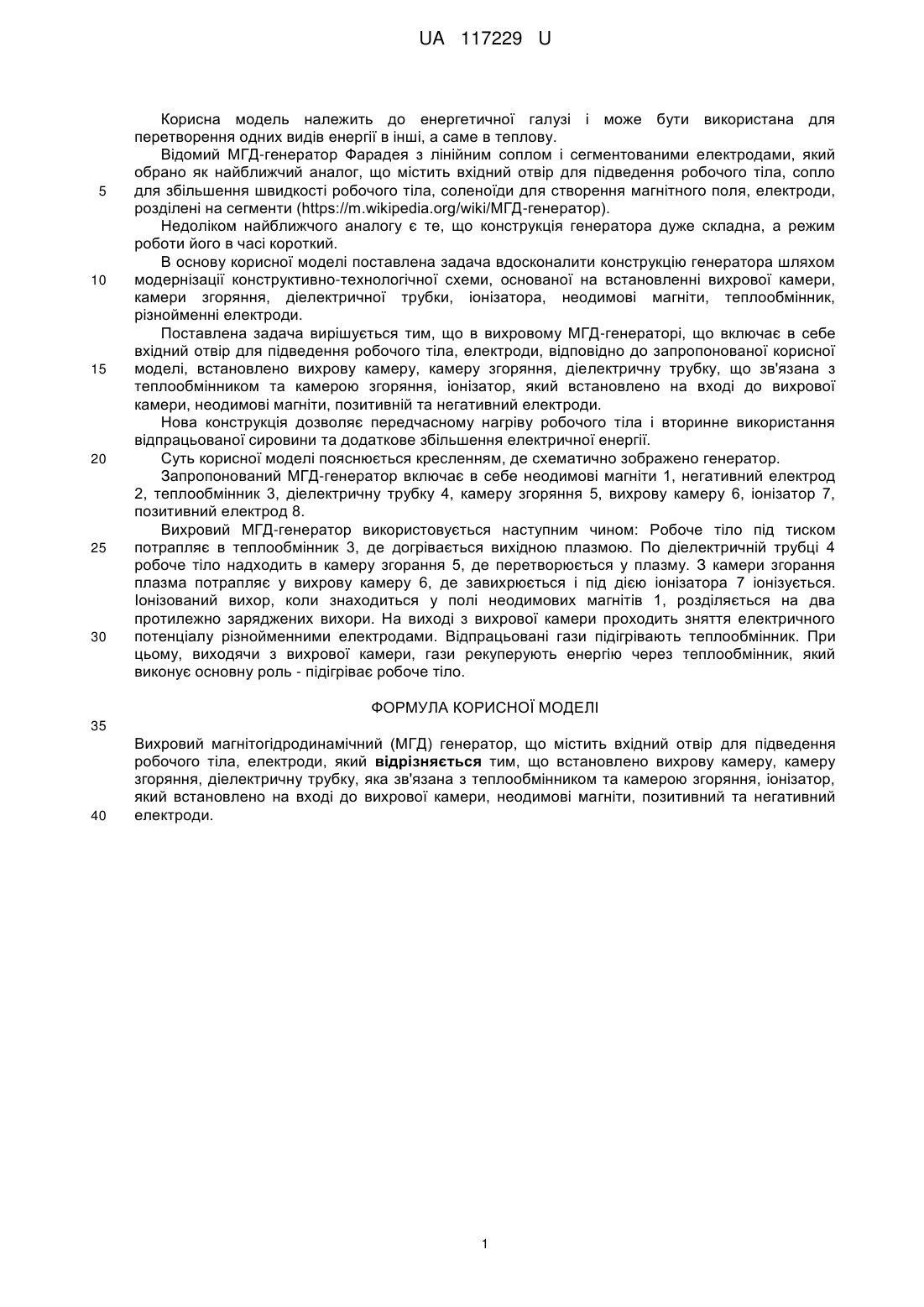

Реферат: Вихровий магнітогідродинамічний (МГД) генератор містить вхідний отвір для підведення робочого тіла, електроди. Встановлено вихрову камеру, камеру згоряння, діелектричну трубку, яка зв'язана з теплообмінником та камерою згоряння, іонізатор, який встановлено на вході до вихрової камери, неодимові магніти, позитивний та негативний електроди. UA 117229 U (54) ВИХРОВИЙ МАГНІТОГІДРОДИНАМІЧНИЙ ГЕНЕРАТОР UA 117229 U UA 117229 U 5 10 15 20 25 30 Корисна модель належить до енергетичної галузі і може бути використана для перетворення одних видів енергії в інші, а саме в теплову. Відомий МГД-генератор Фарадея з лінійним соплом і сегментованими електродами, який обрано як найближчий аналог, що містить вхідний отвір для підведення робочого тіла, сопло для збільшення швидкості робочого тіла, соленоїди для створення магнітного поля, електроди, розділені на сегменти (https://m.wikіpedia.org/wiki/MГД-гeнepaтop). Недоліком найближчого аналогу є те, що конструкція генератора дуже складна, а режим роботи його в часі короткий. В основу корисної моделі поставлена задача вдосконалити конструкцію генератора шляхом модернізації конструктивно-технологічної схеми, основаної на встановленні вихрової камери, камери згоряння, діелектричної трубки, іонізатора, неодимові магніти, теплообмінник, різнойменні електроди. Поставлена задача вирішується тим, що в вихровому МГД-генераторі, що включає в себе вхідний отвір для підведення робочого тіла, електроди, відповідно до запропонованої корисної моделі, встановлено вихрову камеру, камеру згоряння, діелектричну трубку, що зв'язана з теплообмінником та камерою згоряння, іонізатор, який встановлено на вході до вихрової камери, неодимові магніти, позитивній та негативний електроди. Нова конструкція дозволяє передчасному нагріву робочого тіла і вторинне використання відпрацьованої сировини та додаткове збільшення електричної енергії. Суть корисної моделі пояснюється кресленням, де схематично зображено генератор. Запропонований МГД-генератор включає в себе неодимові магніти 1, негативний електрод 2, теплообмінник 3, діелектричну трубку 4, камеру згоряння 5, вихрову камеру 6, іонізатор 7, позитивний електрод 8. Вихровий МГД-генератор використовується наступним чином: Робоче тіло під тиском потрапляє в теплообмінник 3, де догрівається вихідною плазмою. По діелектричній трубці 4 робоче тіло надходить в камеру згорання 5, де перетворюється у плазму. З камери згорання плазма потрапляє у вихрову камеру 6, де завихрюється і під дією іонізатора 7 іонізується. Іонізований вихор, коли знаходиться у полі неодимових магнітів 1, розділяється на два протилежно заряджених вихори. На виході з вихрової камери проходить зняття електричного потенціалу різнойменними електродами. Відпрацьовані гази підігрівають теплообмінник. При цьому, виходячи з вихрової камери, гази рекуперують енергію через теплообмінник, який виконує основну роль - підігріває робоче тіло. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Вихровий магнітогідродинамічний (МГД) генератор, що містить вхідний отвір для підведення робочого тіла, електроди, який відрізняється тим, що встановлено вихрову камеру, камеру згоряння, діелектричну трубку, яка зв'язана з теплообмінником та камерою згоряння, іонізатор, який встановлено на вході до вихрової камери, неодимові магніти, позитивний та негативний електроди. 1 UA 117229 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
