Вихровий клапан

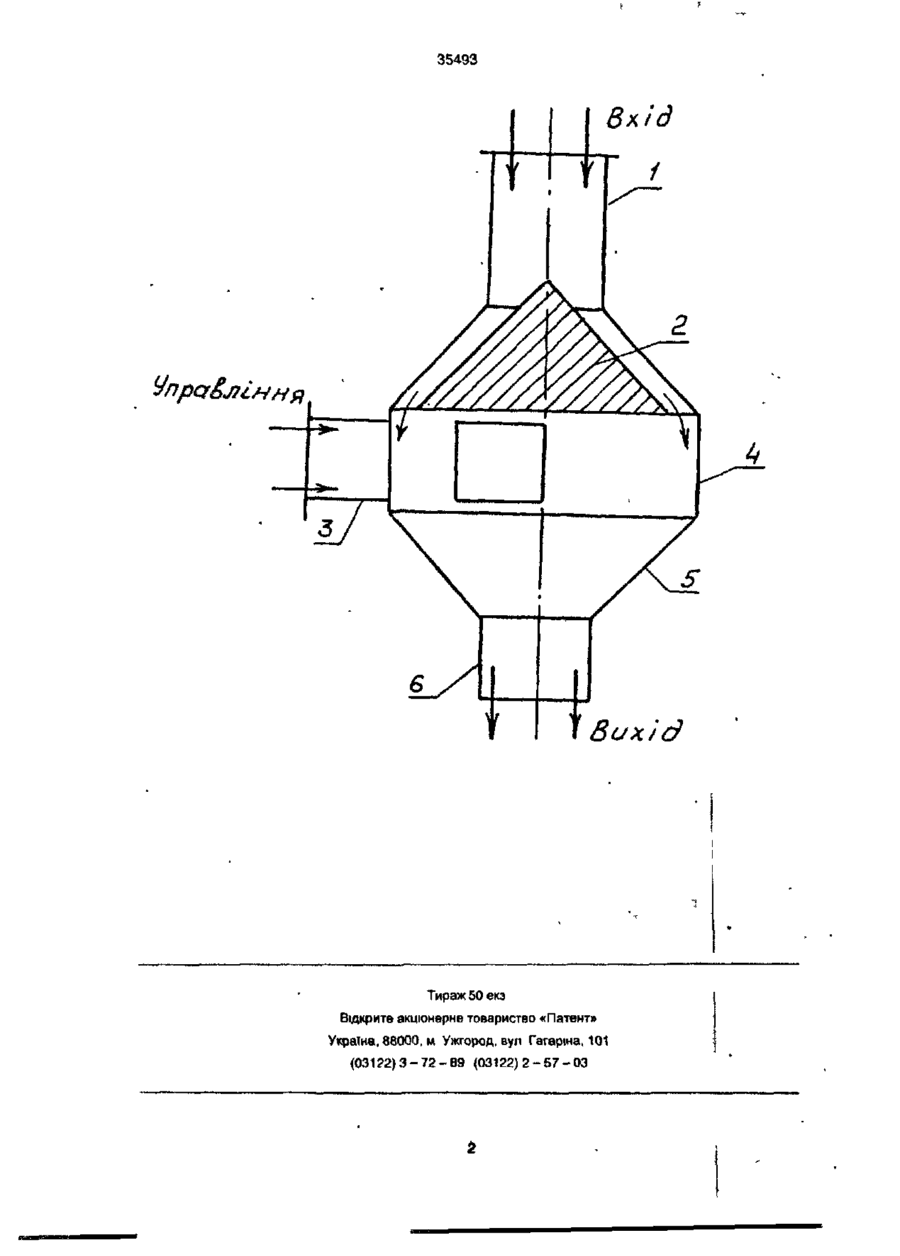

Вихровий клапан, що має канап підводу обтічник, тангенціально розташований канал управління, вихрову камеру, днище і канал відведення, який відрізняється тим що днище вихрового клапана виконане конічним з кутом конуса не менше кута сипкості порошкоподібного матеріалу, який транспортується Винахід відноситься до галузі струнної техніки і призначений длп використання в пневматичних системах управління ВІДОМІ вихрові клапани, що мають вихрову камеру, радіальний або осьовий підвод живлення, тангенціальні канали управління і осьовий вихідний канал (див "Струйная автоматика в системах управления" / Под ред Б В Орлова - М Машиностроение, 1975, - 368 с , Лебедев С Л , Трескунов В С , Яковенко "Элементы струйной автоматики". - М Машиностроение, 1973, - 359 с ) Недопіком цих клапанів є налипання порошкоподібного матеріалу на внутрішній поверхні через відсутність потоку управління Найбільш близьким технічним рішенням є вихровий клапан, що має вихрову камеру, обмежену двома ппоскими стінками, днище, тангенціальний канап, радіальний канал підводу t осьовий відведення [Иордан Й , Ьеязов А Струйни елементи и системи - Държавно иэдателство "Техника", София, 1976 - 544 с ] Однак плоскі бокові стінки вихрової камери призводять до налипання порошкоподібного матеріалу і втрати дієздатності вихрового клапана Задачею, на рішення якої направлений винахід, є підвищення надійності клапана шляхом відвертання закупорки його прохідного перетину Поставлена задача досягається тим. що у вихровому клапані, що складається з канапу підводу, обтічника, тангенціального канапу управління, вихрової камери, днища і канапу відведення, днище вихрової камери клапана виконане конічним, причому кут конусності днища не менше куту сипкості порошкоподібного матеріалу, що транспортується Суть винаходу поясняється кресленням, на якому зображений вихровий клапан Вихровий клапан містить канал підводу 1 порошкоподібного матеріалу, обтічник 2 тангенціально розташований канап управління 3, вихрову камеру 4, днище 5 і канал відведення 6 Вихровий клапан працює слідуючим чином при подачі сигналу управління стисле повітря через тангенціальне розташований канал управління З потрапляє у вихрову камеру 4, де створюється обертальний рух При цьому тиск на периферії зростає і перешкоджає проходженню сипкого матеріалу з вхідного канапу 1 у вихрову камеру 4, днище 5 і канал відведення 6 При зменшенні гиску в канапі управління 3 закрутка повітря у вихровій камері 4 зменшується, що веде до зниження протиеотиску в каналі між обтічником 2 і верхньою кришкою вихрово) камери 4 В результаті видаток порошкоподібного матеріалу збільшується СО о *г in со О) 35493 вх/d Вихід Тираж 50 екз Відкрите акціонерне товарисгво «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
