Долото з генератором гідроколивань
Формула / Реферат

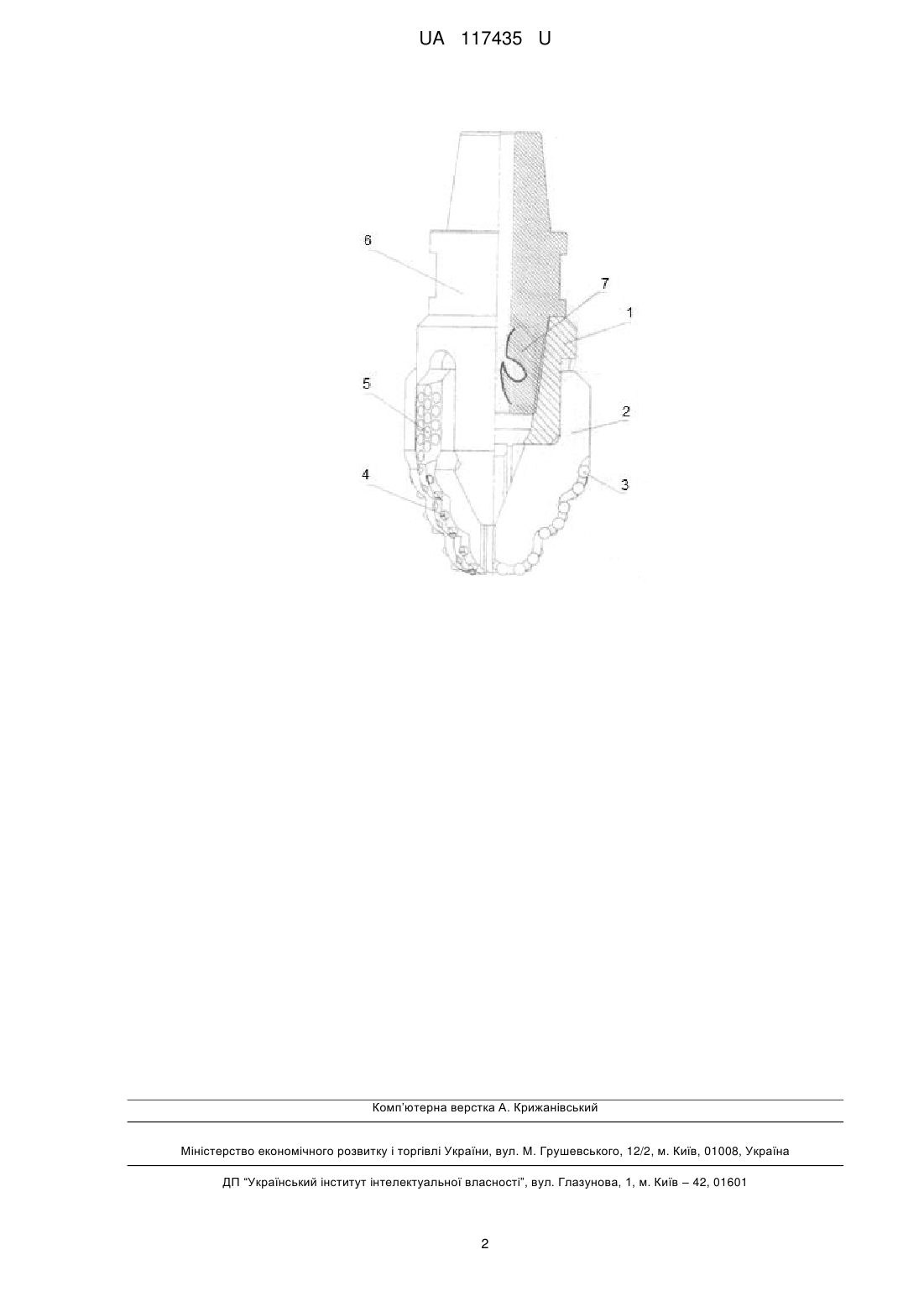

Бурове долото, що включає корпус з промивними каналами, яке відрізняється тим, що додаково має генератор тороїдально-експоненційної форми в центральній осьовій частині промивного каналу для створення гідроколивань.
Текст

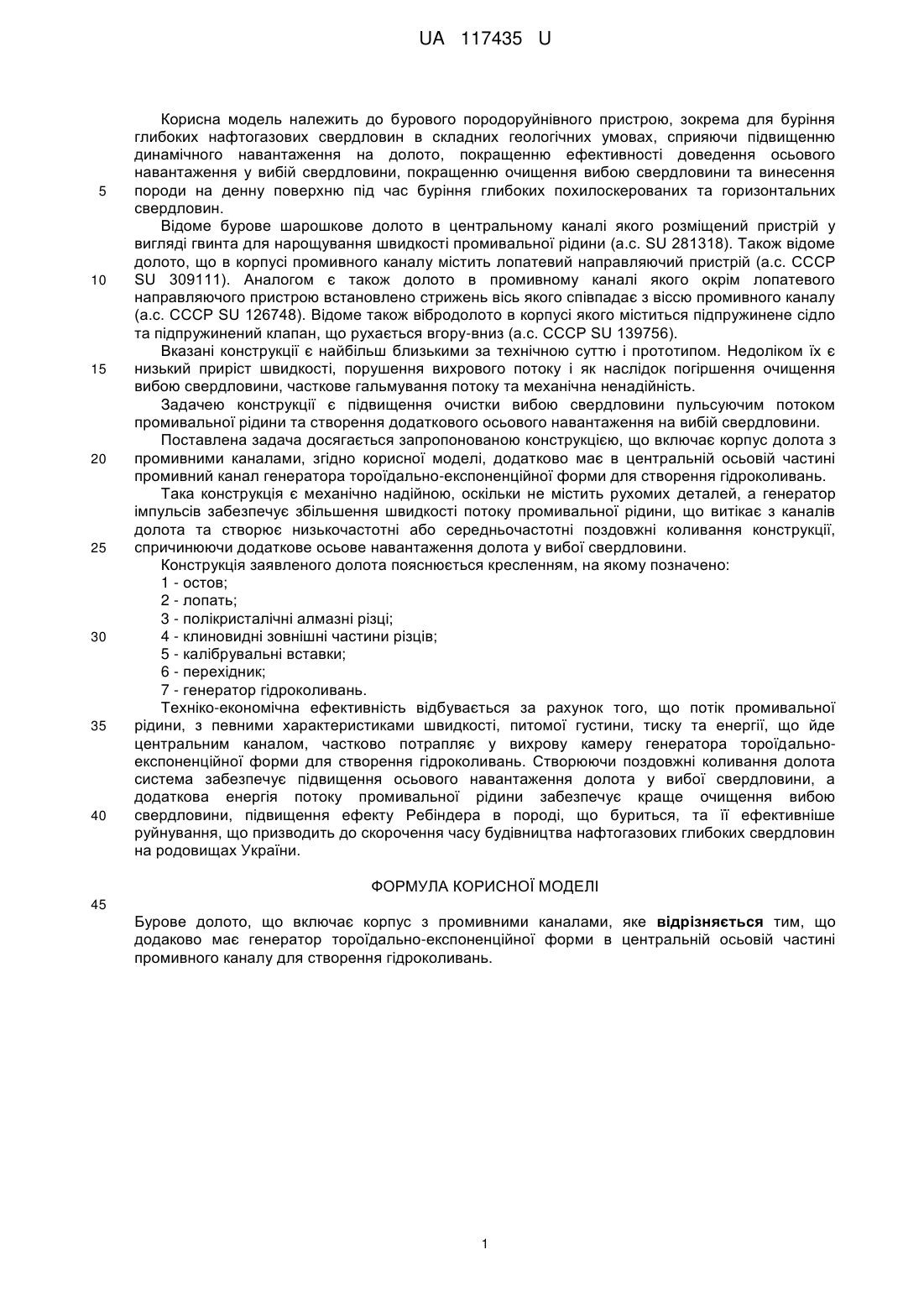

Реферат: UA 117435 U UA 117435 U 5 10 15 20 25 30 35 40 Корисна модель належить до бурового породоруйнівного пристрою, зокрема для буріння глибоких нафтогазових свердловин в складних геологічних умовах, сприяючи підвищенню динамічного навантаження на долото, покращенню ефективності доведення осьового навантаження у вибій свердловини, покращенню очищення вибою свердловини та винесення породи на денну поверхню під час буріння глибоких похилоскерованих та горизонтальних свердловин. Відоме бурове шарошкове долото в центральному каналі якого розміщений пристрій у вигляді гвинта для нарощування швидкості промивальної рідини (а.с. SU 281318). Також відоме долото, що в корпусі промивного каналу містить лопатевий направляючий пристрій (а.с. СССР SU 309111). Аналогом є також долото в промивному каналі якого окрім лопатевого направляючого пристрою встановлено стрижень вісь якого співпадає з віссю промивного каналу (а.с. СССР SU 126748). Відоме також вібродолото в корпусі якого міститься підпружинене сідло та підпружинений клапан, що рухається вгору-вниз (а.с. СССР SU 139756). Вказані конструкції є найбільш близькими за технічною суттю і прототипом. Недоліком їх є низький приріст швидкості, порушення вихрового потоку і як наслідок погіршення очищення вибою свердловини, часткове гальмування потоку та механічна ненадійність. Задачею конструкції є підвищення очистки вибою свердловини пульсуючим потоком промивальної рідини та створення додаткового осьового навантаження на вибій свердловини. Поставлена задача досягається запропонованою конструкцією, що включає корпус долота з промивними каналами, згідно корисної моделі, додатково має в центральній осьовій частині промивний канал генератора тороїдально-експоненційної форми для створення гідроколивань. Така конструкція є механічно надійною, оскільки не містить рухомих деталей, а генератор імпульсів забезпечує збільшення швидкості потоку промивальної рідини, що витікає з каналів долота та створює низькочастотні або середньочастотні поздовжні коливання конструкції, спричинюючи додаткове осьове навантаження долота у вибої свердловини. Конструкція заявленого долота пояснюється кресленням, на якому позначено: 1 - остов; 2 - лопать; 3 - полікристалічні алмазні різці; 4 - клиновидні зовнішні частини різців; 5 - калібрувальні вставки; 6 - перехідник; 7 - генератор гідроколивань. Техніко-економічна ефективність відбувається за рахунок того, що потік промивальної рідини, з певними характеристиками швидкості, питомої густини, тиску та енергії, що йде центральним каналом, частково потрапляє у вихрову камеру генератора тороїдальноекспоненційної форми для створення гідроколивань. Створюючи поздовжні коливання долота система забезпечує підвищення осьового навантаження долота у вибої свердловини, а додаткова енергія потоку промивальної рідини забезпечує краще очищення вибою свердловини, підвищення ефекту Ребіндера в породі, що буриться, та її ефективніше руйнування, що призводить до скорочення часу будівництва нафтогазових глибоких свердловин на родовищах України. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Бурове долото, що включає корпус з промивними каналами, яке відрізняється тим, що додаково має генератор тороїдально-експоненційної форми в центральній осьовій частині промивного каналу для створення гідроколивань. 1 UA 117435 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: E21B 10/18
Мітки: долото, гідроколивань, генератором
