Ремінний привід газорозподільного механізму двигуна

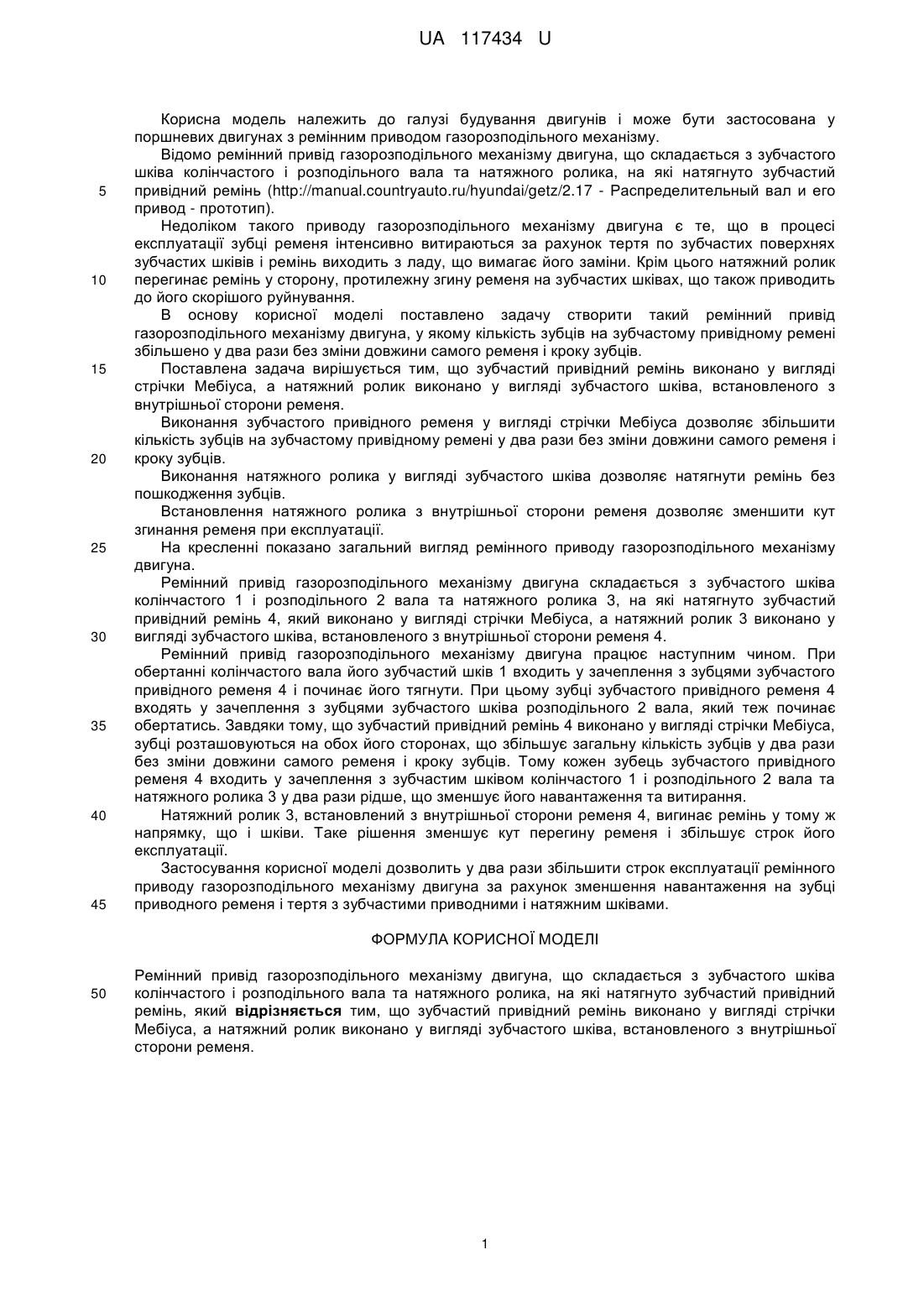

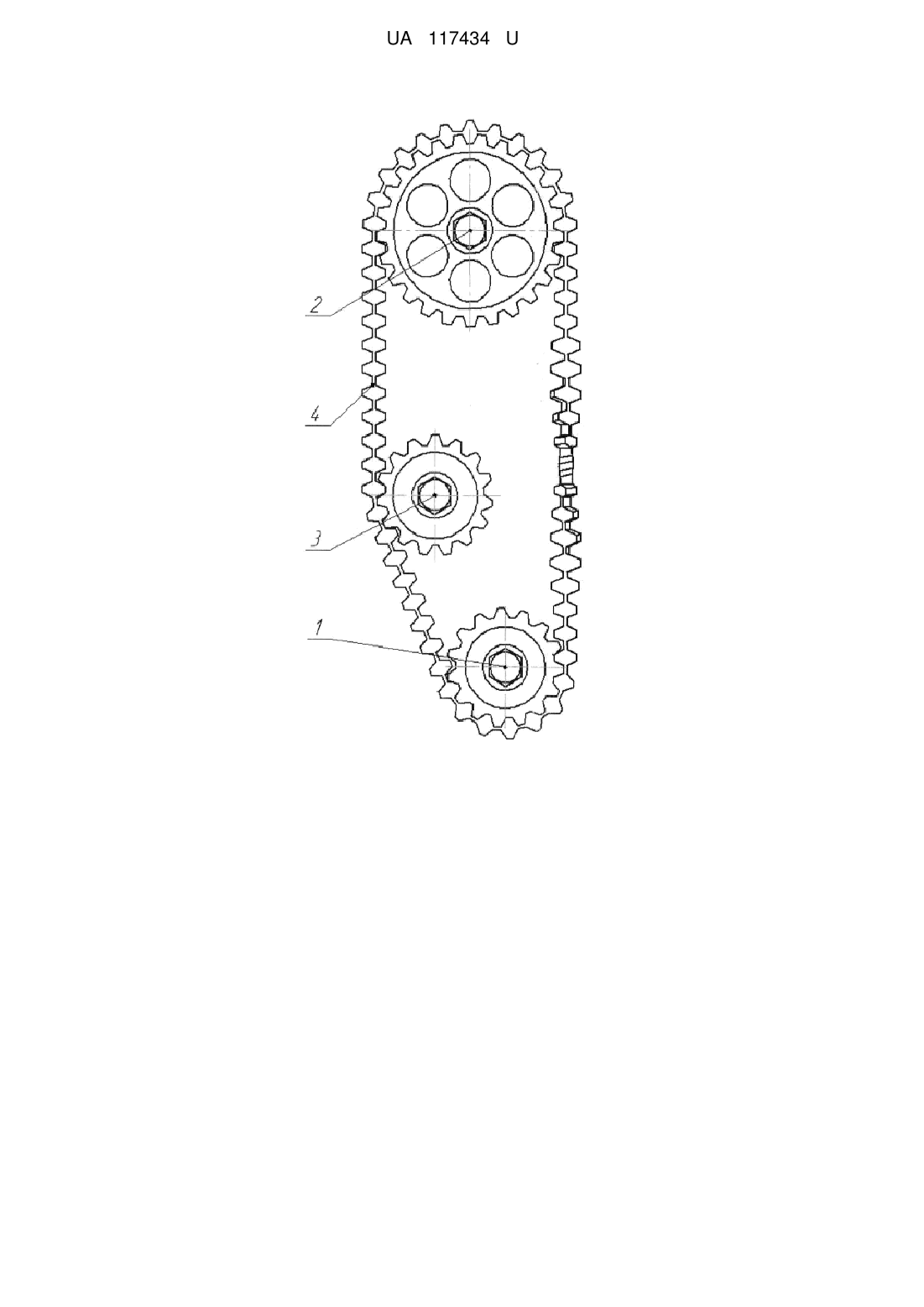

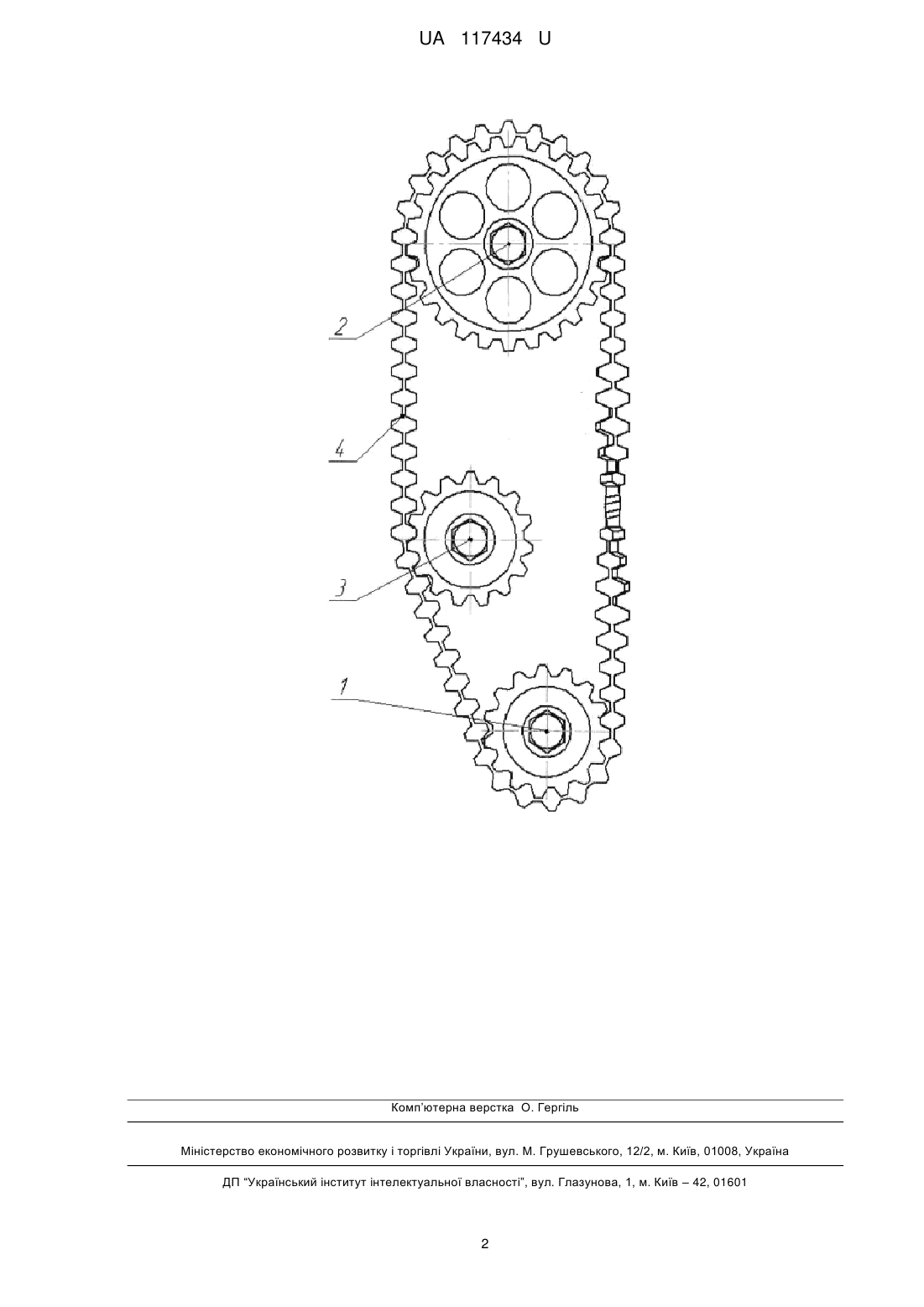

Реферат: UA 117434 U UA 117434 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будування двигунів і може бути застосована у поршневих двигунах з ремінним приводом газорозподільного механізму. Відомо ремінний привід газорозподільного механізму двигуна, що складається з зубчастого шківа колінчастого і розподільного вала та натяжного ролика, на які натягнуто зубчастий привідний ремінь (http://manual.countryauto.ru/hyundai/getz/2.17 - Распределительный вал и его привод - прототип). Недоліком такого приводу газорозподільного механізму двигуна є те, що в процесі експлуатації зубці ременя інтенсивно витираються за рахунок тертя по зубчастих поверхнях зубчастих шківів і ремінь виходить з ладу, що вимагає його заміни. Крім цього натяжний ролик перегинає ремінь у сторону, протилежну згину ременя на зубчастих шківах, що також приводить до його скорішого руйнування. В основу корисної моделі поставлено задачу створити такий ремінний привід газорозподільного механізму двигуна, у якому кількість зубців на зубчастому привідному ремені збільшено у два рази без зміни довжини самого ременя і кроку зубців. Поставлена задача вирішується тим, що зубчастий привідний ремінь виконано у вигляді стрічки Мебіуса, а натяжний ролик виконано у вигляді зубчастого шківа, встановленого з внутрішньої сторони ременя. Виконання зубчастого привідного ременя у вигляді стрічки Мебіуса дозволяє збільшити кількість зубців на зубчастому привідному ремені у два рази без зміни довжини самого ременя і кроку зубців. Виконання натяжного ролика у вигляді зубчастого шківа дозволяє натягнути ремінь без пошкодження зубців. Встановлення натяжного ролика з внутрішньої сторони ременя дозволяє зменшити кут згинання ременя при експлуатації. На кресленні показано загальний вигляд ремінного приводу газорозподільного механізму двигуна. Ремінний привід газорозподільного механізму двигуна складається з зубчастого шківа колінчастого 1 і розподільного 2 вала та натяжного ролика 3, на які натягнуто зубчастий привідний ремінь 4, який виконано у вигляді стрічки Мебіуса, а натяжний ролик 3 виконано у вигляді зубчастого шківа, встановленого з внутрішньої сторони ременя 4. Ремінний привід газорозподільного механізму двигуна працює наступним чином. При обертанні колінчастого вала його зубчастий шків 1 входить у зачеплення з зубцями зубчастого привідного ременя 4 і починає його тягнути. При цьому зубці зубчастого привідного ременя 4 входять у зачеплення з зубцями зубчастого шківа розподільного 2 вала, який теж починає обертатись. Завдяки тому, що зубчастий привідний ремінь 4 виконано у вигляді стрічки Мебіуса, зубці розташовуються на обох його сторонах, що збільшує загальну кількість зубців у два рази без зміни довжини самого ременя і кроку зубців. Тому кожен зубець зубчастого привідного ременя 4 входить у зачеплення з зубчастим шківом колінчастого 1 і розподільного 2 вала та натяжного ролика 3 у два рази рідше, що зменшує його навантаження та витирання. Натяжний ролик 3, встановлений з внутрішньої сторони ременя 4, вигинає ремінь у тому ж напрямку, що і шківи. Таке рішення зменшує кут перегину ременя і збільшує строк його експлуатації. Застосування корисної моделі дозволить у два рази збільшити строк експлуатації ремінного приводу газорозподільного механізму двигуна за рахунок зменшення навантаження на зубці приводного ременя і тертя з зубчастими приводними і натяжним шківами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ремінний привід газорозподільного механізму двигуна, що складається з зубчастого шківа колінчастого і розподільного вала та натяжного ролика, на які натягнуто зубчастий привідний ремінь, який відрізняється тим, що зубчастий привідний ремінь виконано у вигляді стрічки Мебіуса, а натяжний ролик виконано у вигляді зубчастого шківа, встановленого з внутрішньої сторони ременя. 1 UA 117434 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
