Ретенційний апарат для верхньої щелепи

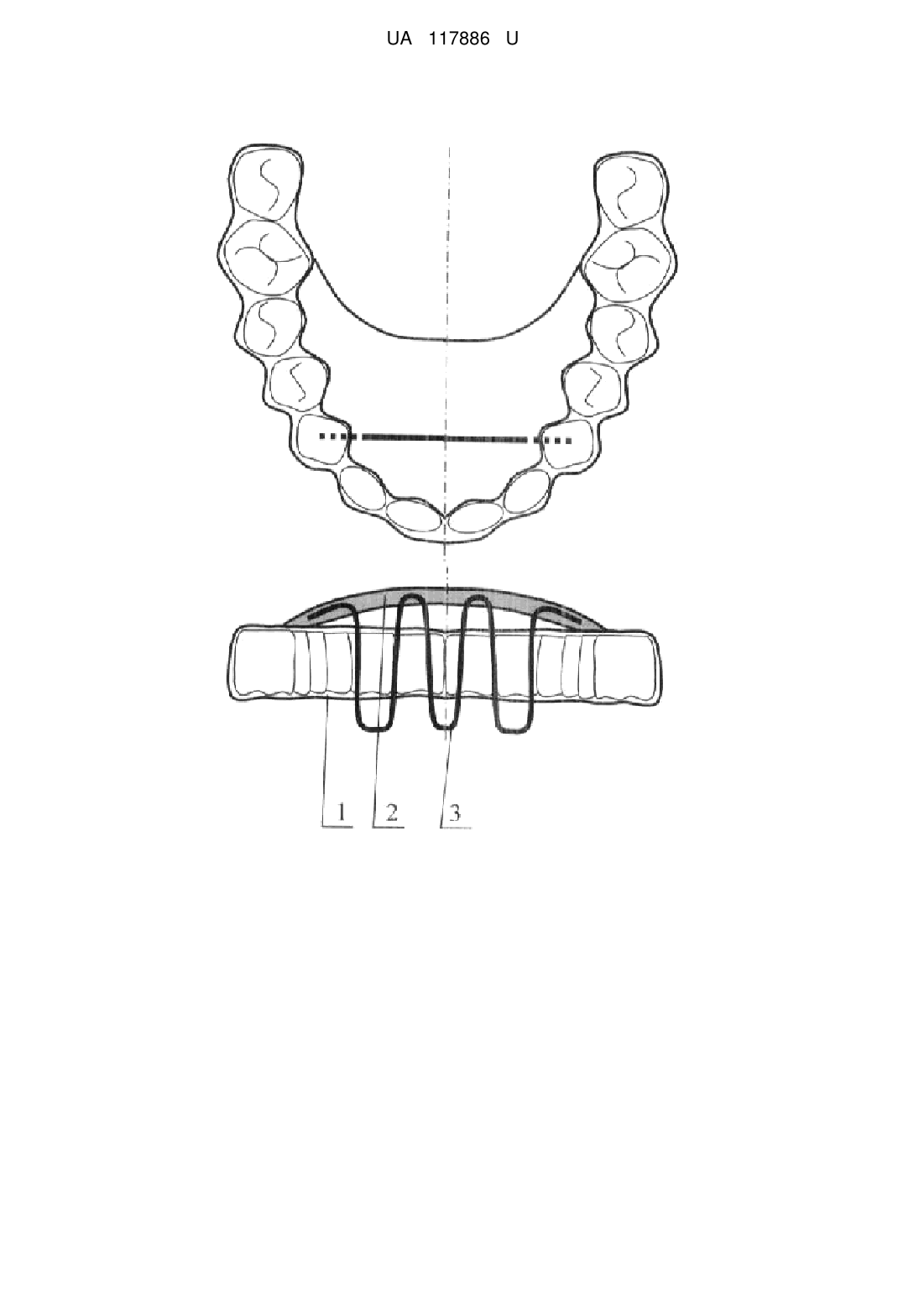

Реферат: Ретенційний апарат для верхньої щелепи містить капу. Додатково апарат містить піднебінну пластинку, яку прикріплено до капи, та хвилястий дротяний екран, який розташовано з лінгвальної сторони фронтальних зубів та закріплено в піднебінній пластинці. UA 117886 U (54) РЕТЕНЦІЙНИЙ АПАРАТ ДЛЯ ВЕРХНЬОЇ ЩЕЛЕПИ UA 117886 U UA 117886 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до ортодонтії і може бути віднесена до ретенційних пристроїв, тобто пристроїв що фіксують результати попередньо проведеного ортодонтичного лікування. Найбільш близьким за суттю до пристрою, який заявляється, є апарат для ретенції результатів ортодонтичного лікування, що містить капу, яку встановлюють на верхню щелепу [1]. Недоліком прототипу є неефективність роботи пристрою, яка викликана тим, що він має недостатню жорсткість, не попереджує смоктання язика пацієнтом та тиск язиком на зуби і альвеолярну гілку. Задача корисної моделі полягає в підвищенні ефективності фіксації результатів попередньо проведеного ортодонтичного лікування. Технічний результат від застосування корисної моделі полягає в тому, що апарат має більшу жорсткість, попереджує смоктання язика і тиск язиком на зуби та на альвеолярну гілку. Поставлена задача вирішується тим, що ретенційний апарат для верхньої щелепи, що містить капу, згідно з корисною моделлю додатково містить піднебінну пластинку, яку прикріплено до капи, та хвилястий дротяний екран, який розташовано з лінгвальної сторони фронтальних зубів та закріплено в піднебінній пластинці. Відмінною особливістю пристрою, що заявляється, є те, що ретенційний апарат для верхньої щелепи додатково містить піднебінну пластинку, яку прикріплено до капи та хвилястий дротяний екран, який розташовано з лінгвальної сторони фронтальних зубів та закріплено в піднебінній пластинці. Оскільки запропонований ретенційний апарат для верхньої щелепи додатково містить піднебінну пластинку, яку прикріплено до капи, то це підвищує жорсткість апарата і дозволяє краще фіксувати результати попередньо проведеного ортодонтичного лікування. Так як ретенційний апарат для верхньої щелепи додатково містить хвилястий дротяний екран, який розташовано з лінгвальної сторони фронтальних зубів та закріплено в піднебінній пластинці, це не дає пацієнту можливості смоктати язик, тиснути на зуби та на альвеолярну гілку і попереджує рецидив зубощелепних деформацій на верхній щелепі. Суть корисної моделі пояснюється кресленням, на якому подано схему запропонованого пристрою. Ретенційний апарат для верхньої щелепи складається з капи 1, піднебінної пластинки 2 та хвилястого дротяного екрана 3. Піднебінна пластинки 2 прикріплена до капи 1, а хвилястий дротяний екран 3 розташовано з лінгвальної сторони фронтальних зубів та закріплено в піднебінній пластинці 2. Запропонований пристрій працює наступним чином. Після проведення ортодонтичного лікування на верхню щелепу встановлюють капу 1 ретенційного апарата. Капа 1 ретенційного апарата охоплює верхній зубний ряд з лінгвальної та вестибулярної сторін і за рахунок жорсткості своєї конструкції не дозволяє зміщуватись зубам верхнього зубного ряду в положення, яке існувало до ортодонтичного лікування. Хвилястий дротяний екран 3 не дає пацієнту смоктати язик, тиснути на зуби та на альвеолярну гілку і деформувати зубний ряд. Використання запропонованого апарата дозволяє надійно фіксувати результати ортодонтичного лікування пацієнтів та попереджує рецидиви зубощелепних деформацій. Джерело інформації: 1. Картон Е.А., Ленденгольц Ж.А., Персии Л.С. Ретенция и рецедивы. - М.: Ортодент-Инфо. 2006. - 48 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ретенційний апарат для верхньої щелепи, що містить капу, який відрізняється тим, що додатково містить піднебінну пластинку, яку прикріплено до капи, та хвилястий дротяний екран, який розташовано з лінгвальної сторони фронтальних зубів та закріплено в піднебінній пластинці. 1 UA 117886 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
