Навантажувальний пристрій

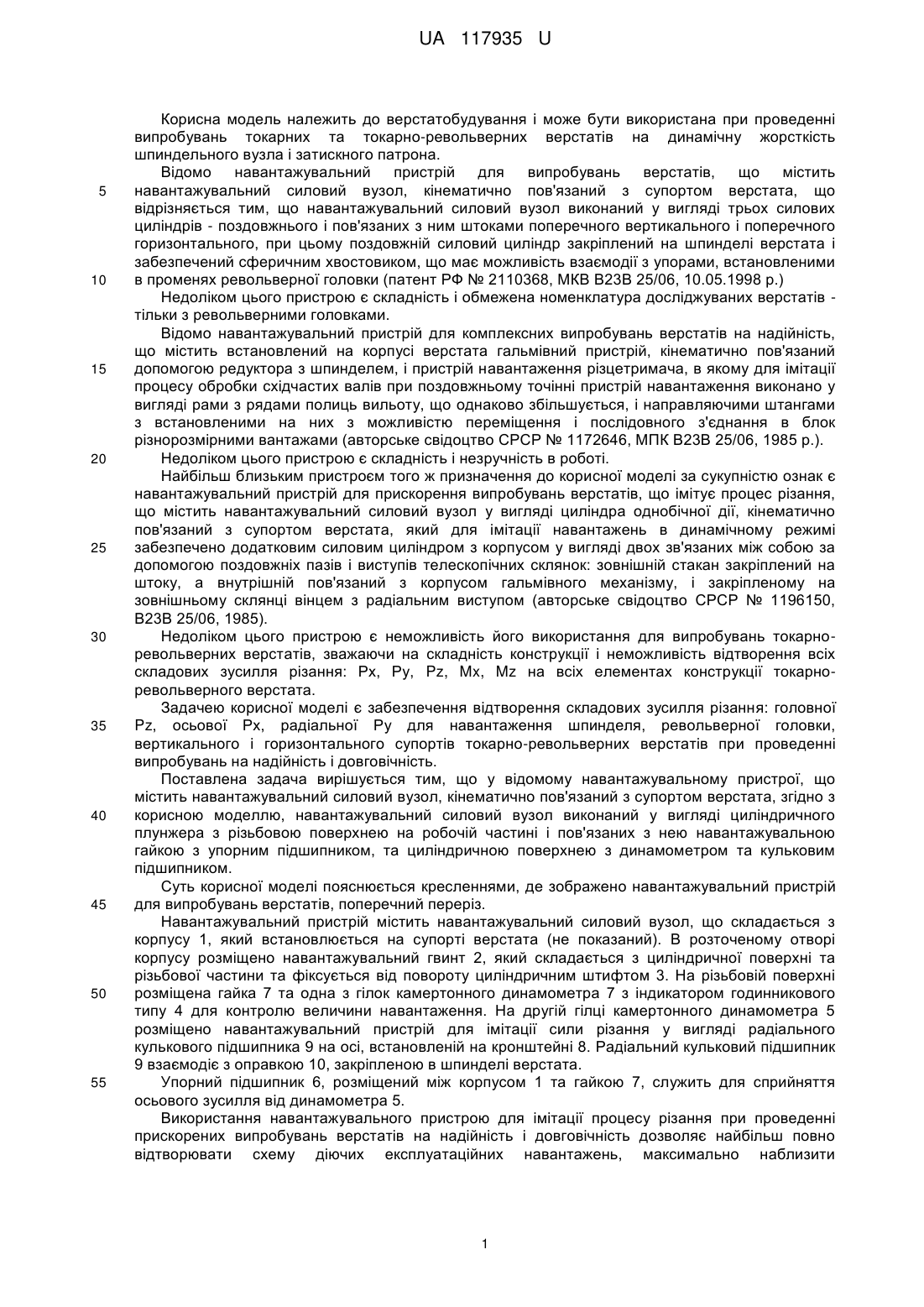

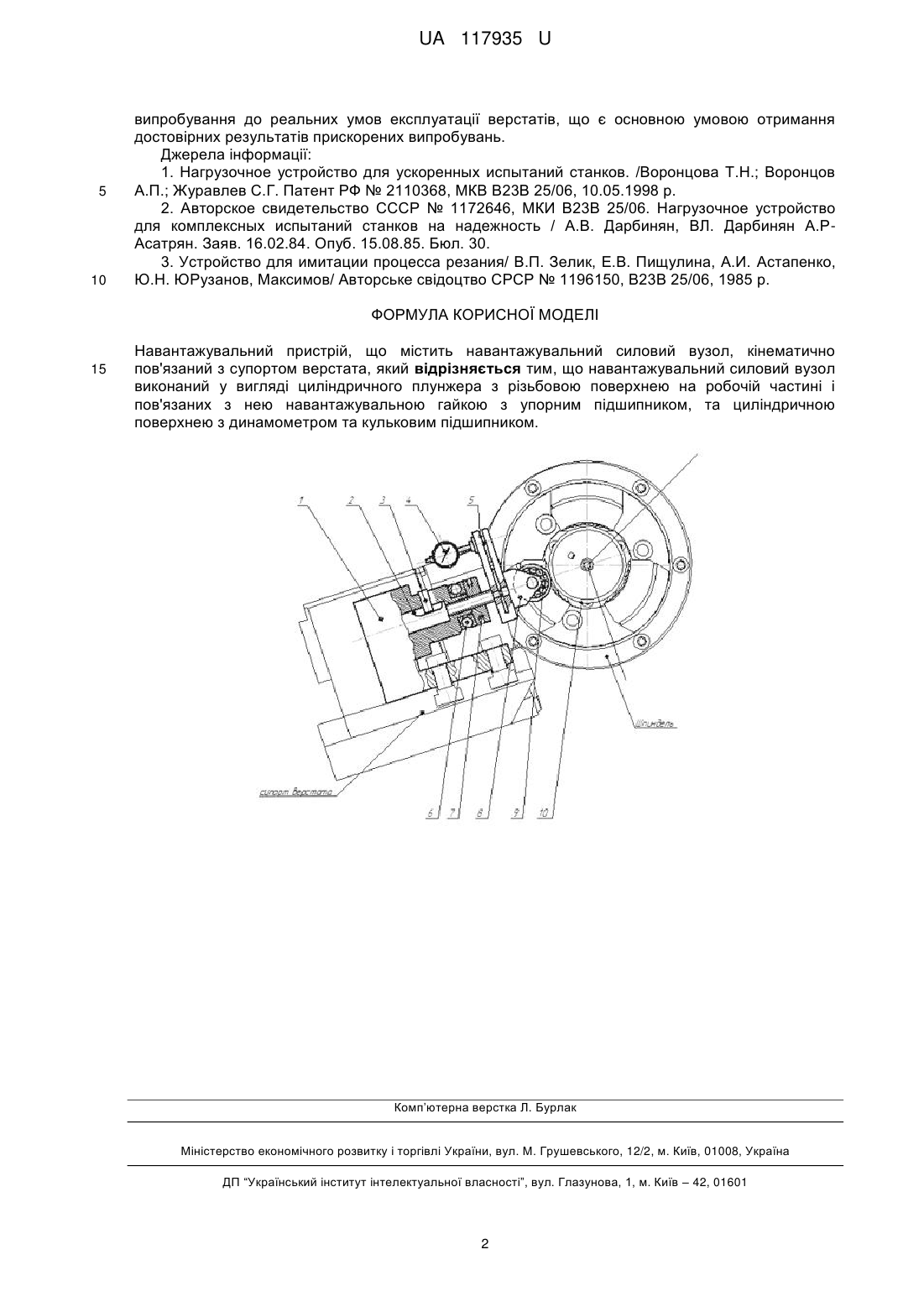

Реферат: Навантажувальний пристрій містить навантажувальний силовий вузол, кінематично пов'язаний з супортом верстата та виконаний у вигляді циліндричного плунжера з різьбовою поверхнею на робочій частині і пов'язаних з нею навантажувальною гайкою з упорним підшипником, та циліндричною поверхнею з динамометром та кульковим підшипником. UA 117935 U (54) НАВАНТАЖУВАЛЬНИЙ ПРИСТРІЙ UA 117935 U UA 117935 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до верстатобудування і може бути використана при проведенні випробувань токарних та токарно-револьверних верстатів на динамічну жорсткість шпиндельного вузла і затискного патрона. Відомо навантажувальний пристрій для випробувань верстатів, що містить навантажувальний силовий вузол, кінематично пов'язаний з супортом верстата, що відрізняється тим, що навантажувальний силовий вузол виконаний у вигляді трьох силових циліндрів - поздовжнього і пов'язаних з ним штоками поперечного вертикального і поперечного горизонтального, при цьому поздовжній силовий циліндр закріплений на шпинделі верстата і забезпечений сферичним хвостовиком, що має можливість взаємодії з упорами, встановленими в променях револьверної головки (патент РФ № 2110368, МКВ В23В 25/06, 10.05.1998 р.) Недоліком цього пристрою є складність і обмежена номенклатура досліджуваних верстатів тільки з револьверними головками. Відомо навантажувальний пристрій для комплексних випробувань верстатів на надійність, що містить встановлений на корпусі верстата гальмівний пристрій, кінематично пов'язаний допомогою редуктора з шпинделем, і пристрій навантаження різцетримача, в якому для імітації процесу обробки східчастих валів при поздовжньому точінні пристрій навантаження виконано у вигляді рами з рядами полиць вильоту, що однаково збільшується, і направляючими штангами з встановленими на них з можливістю переміщення і послідовного з'єднання в блок різнорозмірними вантажами (авторське свідоцтво СРСР № 1172646, МПК В23В 25/06, 1985 р.). Недоліком цього пристрою є складність і незручність в роботі. Найбільш близьким пристроєм того ж призначення до корисної моделі за сукупністю ознак є навантажувальний пристрій для прискорення випробувань верстатів, що імітує процес різання, що містить навантажувальний силовий вузол у вигляді циліндра однобічної дії, кінематично пов'язаний з супортом верстата, який для імітації навантажень в динамічному режимі забезпечено додатковим силовим циліндром з корпусом у вигляді двох зв'язаних між собою за допомогою поздовжніх пазів і виступів телескопічних склянок: зовнішній стакан закріплений на штоку, а внутрішній пов'язаний з корпусом гальмівного механізму, і закріпленому на зовнішньому склянці вінцем з радіальним виступом (авторське свідоцтво СРСР № 1196150, В23В 25/06, 1985). Недоліком цього пристрою є неможливість його використання для випробувань токарноревольверних верстатів, зважаючи на складність конструкції і неможливість відтворення всіх складових зусилля різання: Рх, Ру, Pz, Mx, Mz на всіх елементах конструкції токарноревольверного верстата. Задачею корисної моделі є забезпечення відтворення складових зусилля різання: головної Pz, осьової Рх, радіальної Ру для навантаження шпинделя, револьверної головки, вертикального і горизонтального супортів токарно-револьверних верстатів при проведенні випробувань на надійність і довговічність. Поставлена задача вирішується тим, що у відомому навантажувальному пристрої, що містить навантажувальний силовий вузол, кінематично пов'язаний з супортом верстата, згідно з корисною моделлю, навантажувальний силовий вузол виконаний у вигляді циліндричного плунжера з різьбовою поверхнею на робочій частині і пов'язаних з нею навантажувальною гайкою з упорним підшипником, та циліндричною поверхнею з динамометром та кульковим підшипником. Суть корисної моделі пояснюється кресленнями, де зображено навантажувальний пристрій для випробувань верстатів, поперечний переріз. Навантажувальний пристрій містить навантажувальний силовий вузол, що складається з корпусу 1, який встановлюється на супорті верстата (не показаний). В розточеному отворі корпусу розміщено навантажувальний гвинт 2, який складається з циліндричної поверхні та різьбової частини та фіксується від повороту циліндричним штифтом 3. На різьбовій поверхні розміщена гайка 7 та одна з гілок камертонного динамометра 7 з індикатором годинникового типу 4 для контролю величини навантаження. На другій гілці камертонного динамометра 5 розміщено навантажувальний пристрійдля імітації сили різання у вигляді радіального кулькового підшипника 9 на осі, встановленій на кронштейні 8. Радіальний кульковий підшипник 9 взаємодіє з оправкою 10, закріпленою в шпинделі верстата. Упорний підшипник 6, розміщений між корпусом 1 та гайкою 7, служить для сприйняття осьового зусилля від динамометра 5. Використання навантажувального пристрою для імітації процесу різання при проведенні прискорених випробувань верстатів на надійність і довговічність дозволяє найбільш повно відтворювати схему діючих експлуатаційних навантажень, максимально наблизити 1 UA 117935 U 5 10 випробування до реальних умов експлуатації верстатів, що є основною умовою отримання достовірних результатів прискорених випробувань. Джерела інформації: 1. Нагрузочное устройство для ускоренных испытаний станков. /Воронцова Т.Н.; Воронцов А.П.; Журавлев С.Г. Патент РФ № 2110368, МКВ В23В 25/06, 10.05.1998 р. 2. Авторское свидетельство СССР № 1172646, МКИ В23В 25/06. Нагрузочное устройство для комплексных испытаний станков на надежность / А.В. Дарбинян, ВЛ. Дарбинян А.РАсатрян. Заяв. 16.02.84. Опуб. 15.08.85. Бюл. 30. 3. Устройство для имитации процесса резания/ В.П. Зелик, Е.В. Пищулина, А.И. Астапенко, Ю.Н. ЮРузанов, Максимов/ Авторське свідоцтво СРСР № 1196150, В23В 25/06, 1985 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Навантажувальний пристрій, що містить навантажувальний силовий вузол, кінематично пов'язаний з супортом верстата, який відрізняється тим, що навантажувальний силовий вузол виконаний у вигляді циліндричного плунжера з різьбовою поверхнею на робочій частині і пов'язаних з нею навантажувальною гайкою з упорним підшипником, та циліндричною поверхнею з динамометром та кульковим підшипником. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
