Низькообертовий навантажувальний пристрій
Формула / Реферат
Низькообертовий завантажувальний пристрій для стендів замкненого контуру, що містить вихідні вали, самогальмівний планетарний редуктор, центральне колесо з внутрішніми зубами останнього ступеня якого сполучене з одним з вихідних валів, який відрізняється тим, що у пристрої є другий, аналогічний першому, планетарний редуктор, водила останнього ступеня редукторів пов'язані між собою, центральні колеса з внутрішніми зубами першого ступеня редукторів вільно встановлені на вихідних валах з можливістю бути зупиненими або зафіксованими на вихідному валу, і має блокувальний пристрій, що виключає одночасне гальмування обох коліс першого ступеня редукторів.
Текст

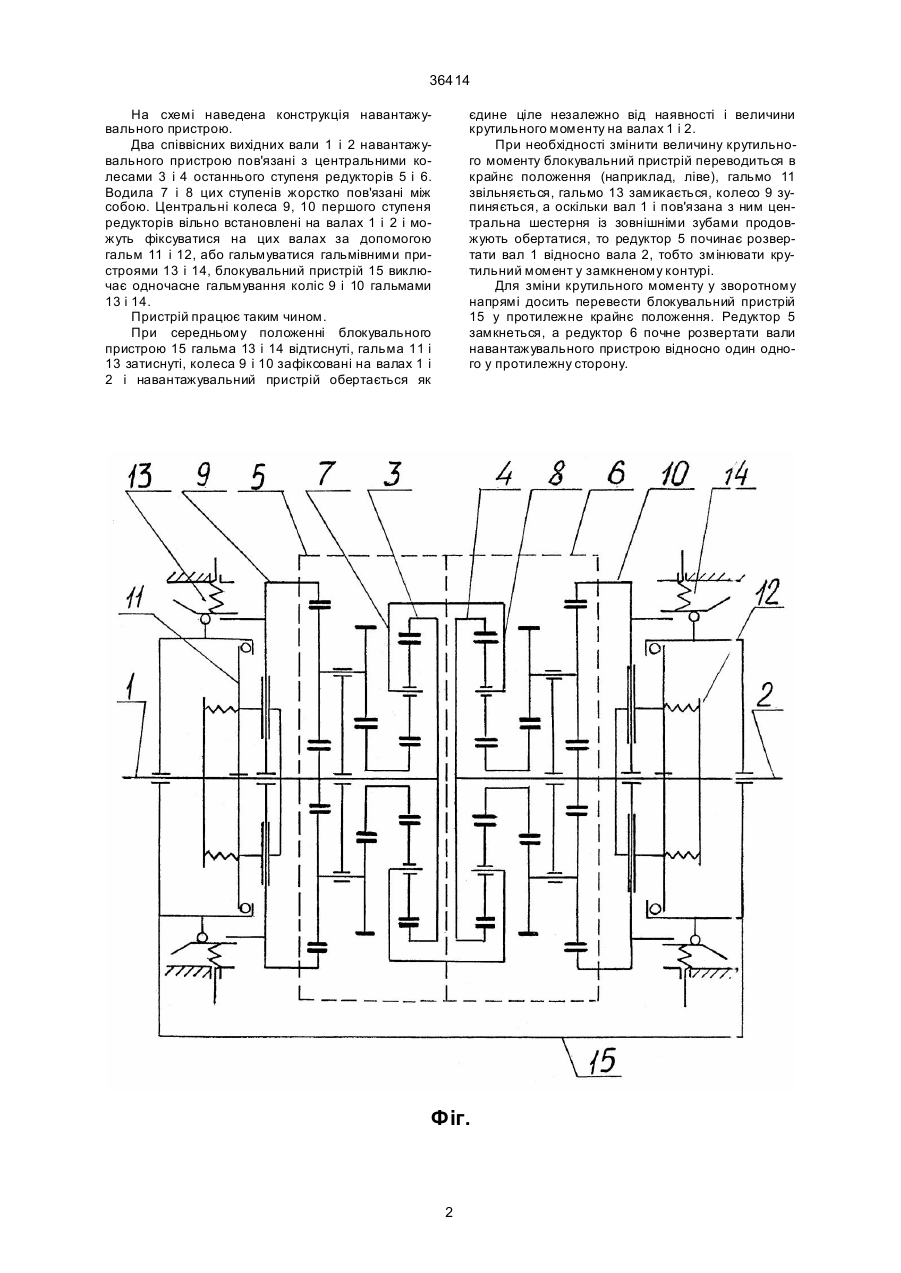

Низькообертовий навантажувальний пристрій для стендів замкненого контуру, що містить вихідні вали, самогальмівний планетарний редуктор, центральне колесо з внутрішніми зубами останнього 36414 На схемі наведена конструкція навантажувального пристрою. Два співвісних вихідних вали 1 і 2 навантажувального пристрою пов'язані з центральними колесами 3 і 4 останнього ступеня редукторів 5 і 6. Водила 7 і 8 цих ступенів жорстко пов'язані між собою. Центральні колеса 9, 10 першого ступеня редукторів вільно встановлені на валах 1 і 2 і можуть фіксуватися на цих валах за допомогою гальм 11 і 12, або гальмуватися гальмівними пристроями 13 і 14, блокувальний пристрій 15 виключає одночасне гальмування коліс 9 і 10 гальмами 13 і 14. Пристрій працює таким чином. При середньому положенні блокувального пристрою 15 гальма 13 і 14 відтиснуті, гальма 11 і 13 затиснуті, колеса 9 і 10 зафіксовані на валах 1 і 2 і навантажувальний пристрій обертається як єдине ціле незалежно від наявності і величини крутильного моменту на валах 1 і 2. При необхідності змінити величину крутильного моменту блокувальний пристрій переводиться в крайнє положення (наприклад, ліве), гальмо 11 звільняється, гальмо 13 замикається, колесо 9 зупиняється, а оскільки вал 1 і пов'язана з ним центральна шестерня із зовнішніми зубами продовжують обертатися, то редуктор 5 починає розвертати вал 1 відносно вала 2, тобто змінювати крутильний момент у замкненому контурі. Для зміни крутильного моменту у зворотному напрямі досить перевести блокувальний пристрій 15 у протилежне крайнє положення. Редуктор 5 замкнеться, а редуктор 6 почне розвертати вали навантажувального пристрою відносно один одного у протилежну сторону. Фіг. 2 36414 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюLow-rotation loading unit
Автори англійськоюSelivanovskyi Volodymyr Yuriiovych
Назва патенту російськоюНизкооборотное погрузочное устройство
Автори російськоюСеливановский Владимир Юрьевич
МПК / Мітки
МПК: G01M 13/02
Мітки: низькообертовий, пристрій, навантажувальний
