Спосіб зниження мінералізації шахтних вод

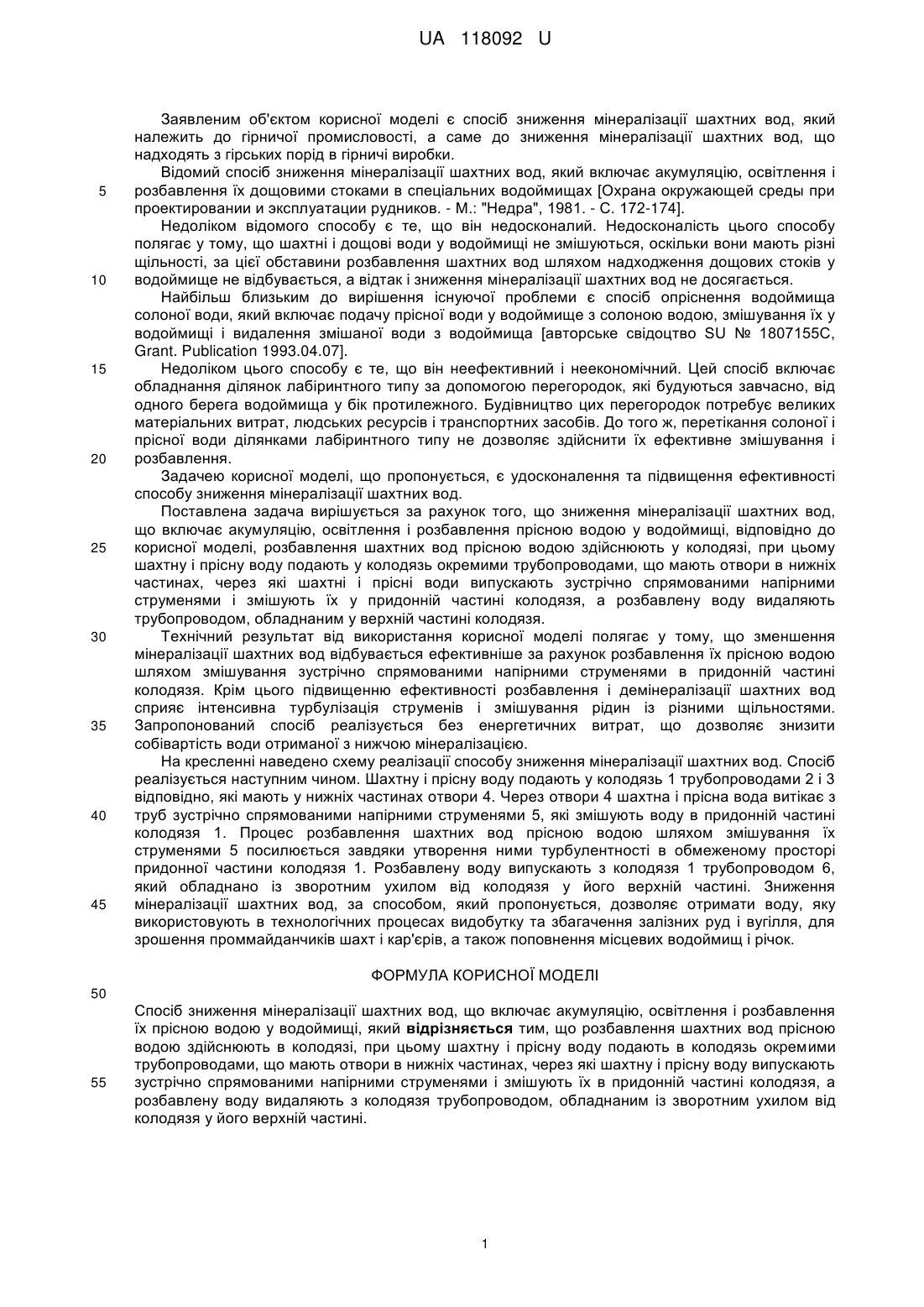

Реферат: Спосіб зниження мінералізації шахтних вод включає акумуляцію, освітлення і розбавлення їх прісною водою у водоймищі. Розбавлення шахтних вод прісною водою здійснюють в колодязі. Шахтну і прісну воду подають в колодязь окремими трубопроводами, що мають отвори в нижніх частинах, через які шахтну і прісну воду випускають зустрічно спрямованими напірними струменями і змішують їх в придонній частині колодязя. Розбавлену воду видаляють з колодязя трубопроводом, обладнаним із зворотним ухилом від колодязя у його верхній частині. UA 118092 U (12) UA 118092 U UA 118092 U 5 10 15 20 25 30 35 40 45 Заявленим об'єктом корисної моделі є спосіб зниження мінералізації шахтних вод, який належить до гірничої промисловості, а саме до зниження мінералізації шахтних вод, що надходять з гірських порід в гірничі виробки. Відомий спосіб зниження мінералізації шахтних вод, який включає акумуляцію, освітлення і розбавлення їх дощовими стоками в спеціальних водоймищах [Охрана окружающей среды при проектировании и эксплуатации рудников. - М.: "Недра", 1981. - С. 172-174]. Недоліком відомого способу є те, що він недосконалий. Недосконалість цього способу полягає у тому, що шахтні і дощові води у водоймищі не змішуються, оскільки вони мають різні щільності, за цієї обставини розбавлення шахтних вод шляхом надходження дощових стоків у водоймище не відбувається, а відтак і зниження мінералізації шахтних вод не досягається. Найбільш близьким до вирішення існуючої проблеми є спосіб опріснення водоймища солоної води, який включає подачу прісної води у водоймище з солоною водою, змішування їх у водоймищі і видалення змішаної води з водоймища [авторське свідоцтво SU № 1807155С, Grant. Publication 1993.04.07]. Недоліком цього способу є те, що він неефективний і неекономічний. Цей спосіб включає обладнання ділянок лабіринтного типу за допомогою перегородок, які будуються завчасно, від одного берега водоймища у бік протилежного. Будівництво цих перегородок потребує великих матеріальних витрат, людських ресурсів і транспортних засобів. До того ж, перетікання солоної і прісної води ділянками лабіринтного типу не дозволяє здійснити їх ефективне змішування і розбавлення. Задачею корисної моделі, що пропонується, є удосконалення та підвищення ефективності способу зниження мінералізації шахтних вод. Поставлена задача вирішується за рахунок того, що зниження мінералізації шахтних вод, що включає акумуляцію, освітлення і розбавлення прісною водою у водоймищі, відповідно до корисної моделі, розбавлення шахтних вод прісною водою здійснюють у колодязі, при цьому шахтну і прісну воду подають у колодязь окремими трубопроводами, що мають отвори в нижніх частинах, через які шахтні і прісні води випускають зустрічно спрямованими напірними струменями і змішують їх у придонній частині колодязя, а розбавлену воду видаляють трубопроводом, обладнаним у верхній частині колодязя. Технічний результат від використання корисної моделі полягає у тому, що зменшення мінералізації шахтних вод відбувається ефективніше за рахунок розбавлення їх прісною водою шляхом змішування зустрічно спрямованими напірними струменями в придонній частині колодязя. Крім цього підвищенню ефективності розбавлення і демінералізації шахтних вод сприяє інтенсивна турбулізація струменів і змішування рідин із різними щільностями. Запропонований спосіб реалізується без енергетичних витрат, що дозволяє знизити собівартість води отриманої з нижчою мінералізацією. На кресленні наведено схему реалізації способу зниження мінералізації шахтних вод. Спосіб реалізується наступним чином. Шахтну і прісну воду подають у колодязь 1 трубопроводами 2 і 3 відповідно, які мають у нижніх частинах отвори 4. Через отвори 4 шахтна і прісна вода витікає з труб зустрічно спрямованими напірними струменями 5, які змішують воду в придонній частині колодязя 1. Процес розбавлення шахтних вод прісною водою шляхом змішування їх струменями 5 посилюється завдяки утворення ними турбулентності в обмеженому просторі придонної частини колодязя 1. Розбавлену воду випускають з колодязя 1 трубопроводом 6, який обладнано із зворотним ухилом від колодязя у його верхній частині. Зниження мінералізації шахтних вод, за способом, який пропонується, дозволяє отримати воду, яку використовують в технологічних процесах видобутку та збагачення залізних руд і вугілля, для зрошення проммайданчиків шахт і кар'єрів, а також поповнення місцевих водоймищ і річок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб зниження мінералізації шахтнихвод, що включає акумуляцію, освітлення і розбавлення їх прісною водою у водоймищі, який відрізняється тим, що розбавлення шахтних вод прісною водою здійснюють в колодязі, при цьому шахтну і прісну воду подають в колодязь окремими трубопроводами, що мають отвори в нижніх частинах, через які шахтну і прісну воду випускають зустрічно спрямованими напірними струменями і змішують їх в придонній частині колодязя, а розбавлену воду видаляють з колодязя трубопроводом, обладнаним із зворотним ухилом від колодязя у його верхній частині. 1 UA 118092 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
