Спосіб утилізації шахтних вод

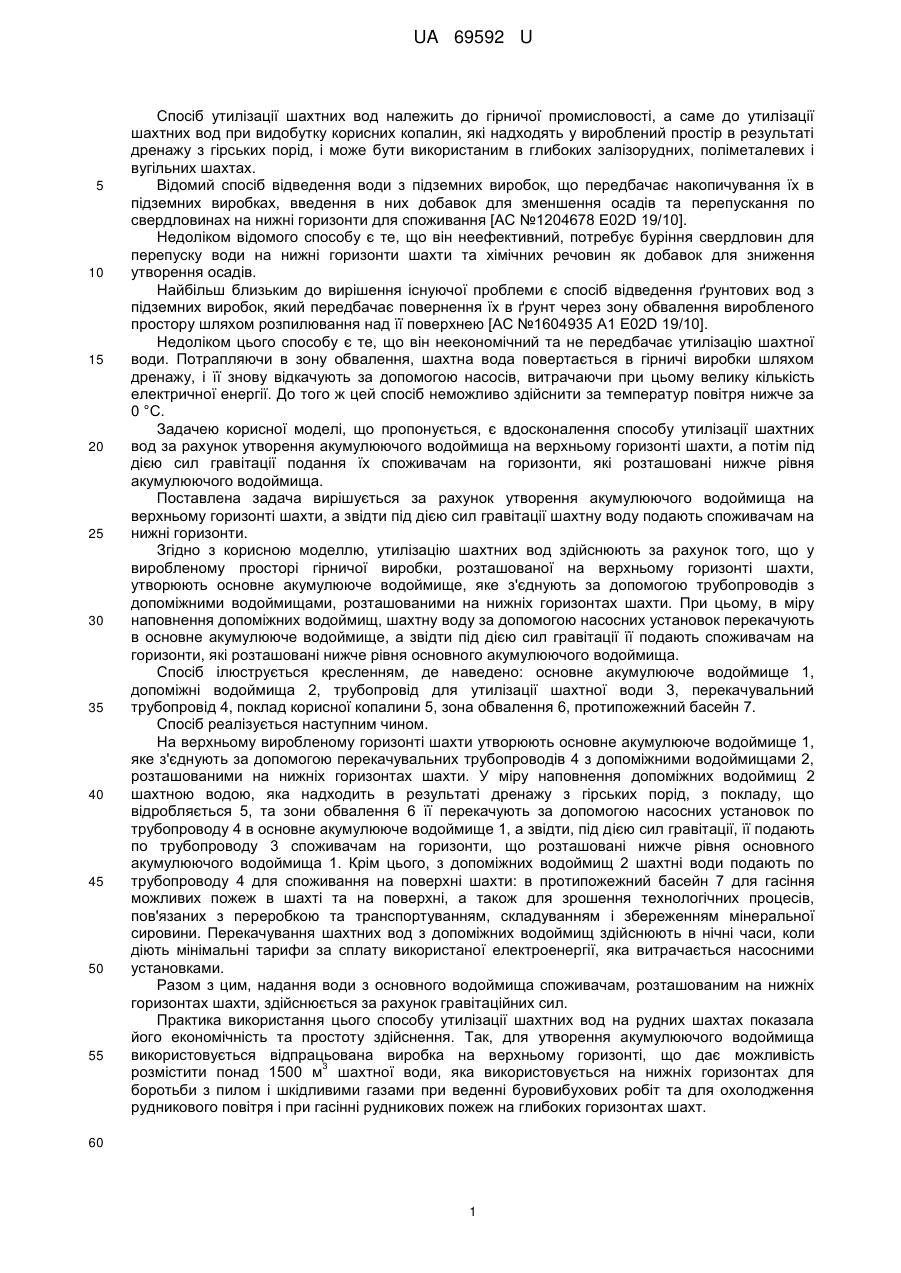

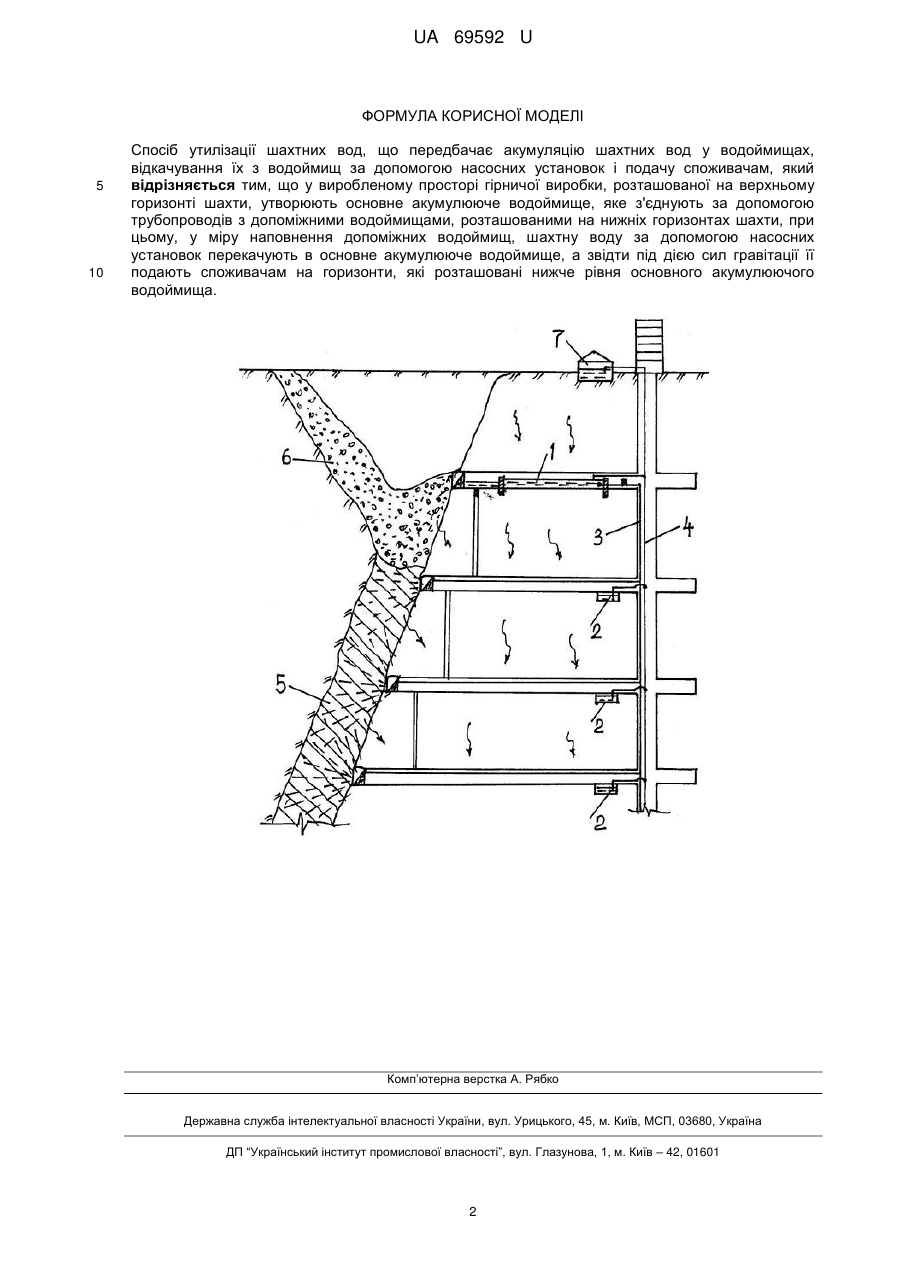

Реферат: Спосіб утилізації шахтних вод передбачає акумуляцію шахтних вод у водоймищах, відкачування їх з водоймищ за допомогою насосних установок і подачу споживачам. UA 69592 U (12) UA 69592 U UA 69592 U 5 10 15 20 25 30 35 40 45 50 55 Спосіб утилізації шахтних вод належить до гірничої промисловості, а саме до утилізації шахтних вод при видобутку корисних копалин, які надходять у вироблений простір в результаті дренажу з гірських порід, і може бути використаним в глибоких залізорудних, поліметалевих і вугільних шахтах. Відомий спосіб відведення води з підземних виробок, що передбачає накопичування їх в підземних виробках, введення в них добавок для зменшення осадів та перепускання по свердловинах на нижні горизонти для споживання [АС №1204678 Е02D 19/10]. Недоліком відомого способу є те, що він неефективний, потребує буріння свердловин для перепуску води на нижні горизонти шахти та хімічних речовин як добавок для зниження утворення осадів. Найбільш близьким до вирішення існуючої проблеми є спосіб відведення ґрунтових вод з підземних виробок, який передбачає повернення їх в ґрунт через зону обвалення виробленого простору шляхом розпилювання над її поверхнею [АС №1604935 А1 Е02D 19/10]. Недоліком цього способу є те, що він неекономічний та не передбачає утилізацію шахтної води. Потрапляючи в зону обвалення, шахтна вода повертається в гірничі виробки шляхом дренажу, і її знову відкачують за допомогою насосів, витрачаючи при цьому велику кількість електричної енергії. До того ж цей спосіб неможливо здійснити за температур повітря нижче за 0 °C. Задачею корисної моделі, що пропонується, є вдосконалення способу утилізації шахтних вод за рахунок утворення акумулюючого водоймища на верхньому горизонті шахти, а потім під дією сил гравітації подання їх споживачам на горизонти, які розташовані нижче рівня акумулюючого водоймища. Поставлена задача вирішується за рахунок утворення акумулюючого водоймища на верхньому горизонті шахти, а звідти під дією сил гравітації шахтну воду подають споживачам на нижні горизонти. Згідно з корисною моделлю, утилізацію шахтних вод здійснюють за рахунок того, що у виробленому просторі гірничої виробки, розташованої на верхньому горизонті шахти, утворюють основне акумулююче водоймище, яке з'єднують за допомогою трубопроводів з допоміжними водоймищами, розташованими на нижніх горизонтах шахти. При цьому, в міру наповнення допоміжних водоймищ, шахтну воду за допомогою насосних установок перекачують в основне акумулююче водоймище, а звідти під дією сил гравітації її подають споживачам на горизонти, які розташовані нижче рівня основного акумулюючого водоймища. Спосіб ілюструється кресленням, де наведено: основне акумулююче водоймище 1, допоміжні водоймища 2, трубопровід для утилізації шахтної води 3, перекачувальний трубопровід 4, поклад корисної копалини 5, зона обвалення 6, протипожежний басейн 7. Спосіб реалізується наступним чином. На верхньому виробленому горизонті шахти утворюють основне акумулююче водоймище 1, яке з'єднують за допомогою перекачувальних трубопроводів 4 з допоміжними водоймищами 2, розташованими на нижніх горизонтах шахти. У міру наповнення допоміжних водоймищ 2 шахтною водою, яка надходить в результаті дренажу з гірських порід, з покладу, що відробляється 5, та зони обвалення 6 її перекачують за допомогою насосних установок по трубопроводу 4 в основне акумулююче водоймище 1, а звідти, під дією сил гравітації, її подають по трубопроводу 3 споживачам на горизонти, що розташовані нижче рівня основного акумулюючого водоймища 1. Крім цього, з допоміжних водоймищ 2 шахтні води подають по трубопроводу 4 для споживання на поверхні шахти: в протипожежний басейн 7 для гасіння можливих пожеж в шахті та на поверхні, а також для зрошення технологічних процесів, пов'язаних з переробкою та транспортуванням, складуванням і збереженням мінеральної сировини. Перекачування шахтних вод з допоміжних водоймищ здійснюють в нічні часи, коли діють мінімальні тарифи за сплату використаної електроенергії, яка витрачається насосними установками. Разом з цим, надання води з основного водоймища споживачам, розташованим на нижніх горизонтах шахти, здійснюється за рахунок гравітаційних сил. Практика використання цього способу утилізації шахтних вод на рудних шахтах показала його економічність та простоту здійснення. Так, для утворення акумулюючого водоймища використовується відпрацьована виробка на верхньому горизонті, що дає можливість 3 розмістити понад 1500 м шахтної води, яка використовується на нижніх горизонтах для боротьби з пилом і шкідливими газами при веденні буровибухових робіт та для охолодження рудникового повітря і при гасінні рудникових пожеж на глибоких горизонтах шахт. 60 1 UA 69592 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб утилізації шахтних вод, що передбачає акумуляцію шахтних вод у водоймищах, відкачування їх з водоймищ за допомогою насосних установок і подачу споживачам, який відрізняється тим, що у виробленому просторі гірничої виробки, розташованої на верхньому горизонті шахти, утворюють основне акумулююче водоймище, яке з'єднують за допомогою трубопроводів з допоміжними водоймищами, розташованими на нижніх горизонтах шахти, при цьому, у міру наповнення допоміжних водоймищ, шахтну воду за допомогою насосних установок перекачують в основне акумулююче водоймище, а звідти під дією сил гравітації її подають споживачам на горизонти, які розташовані нижче рівня основного акумулюючого водоймища. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
