Газотурбінна установка

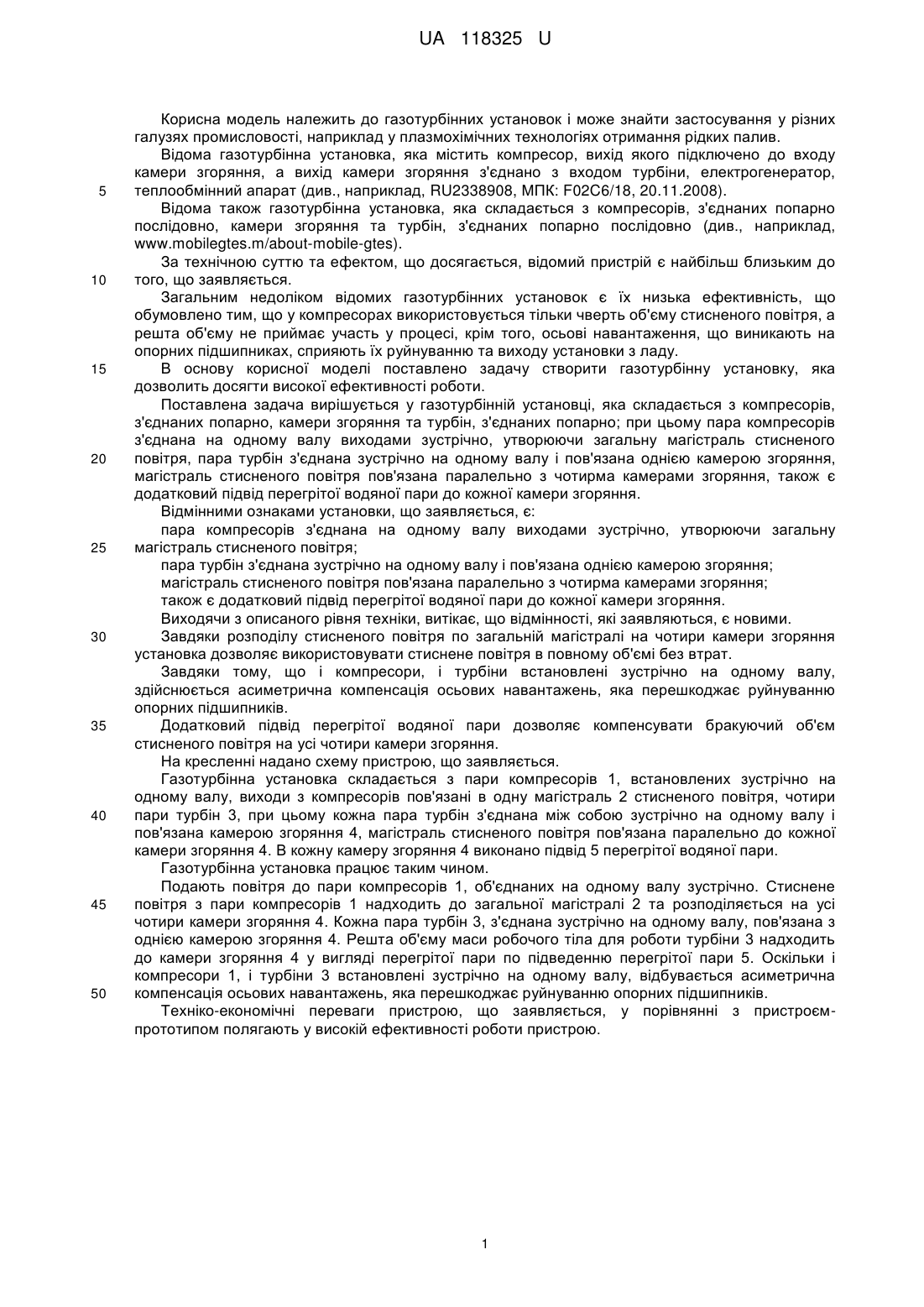

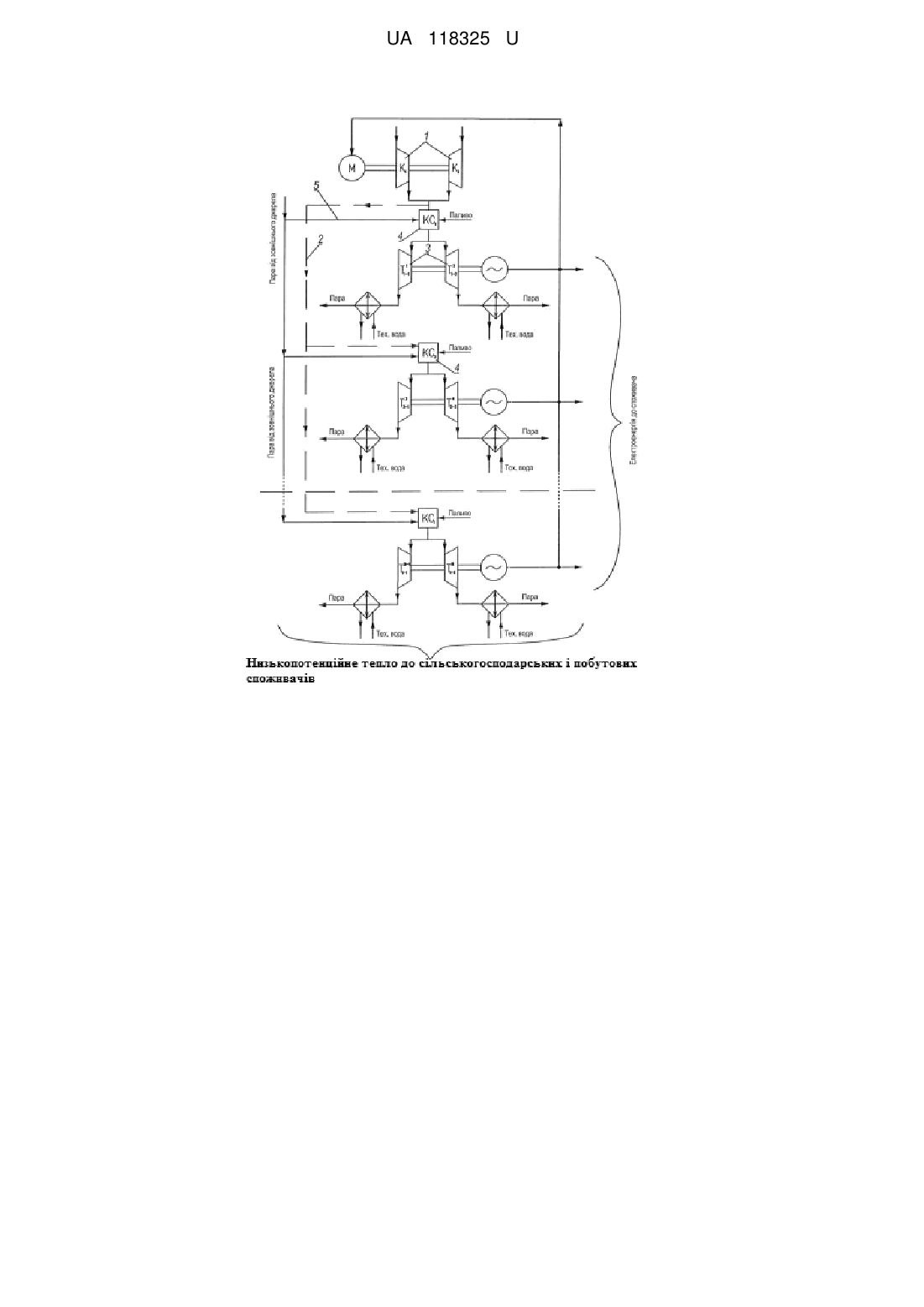

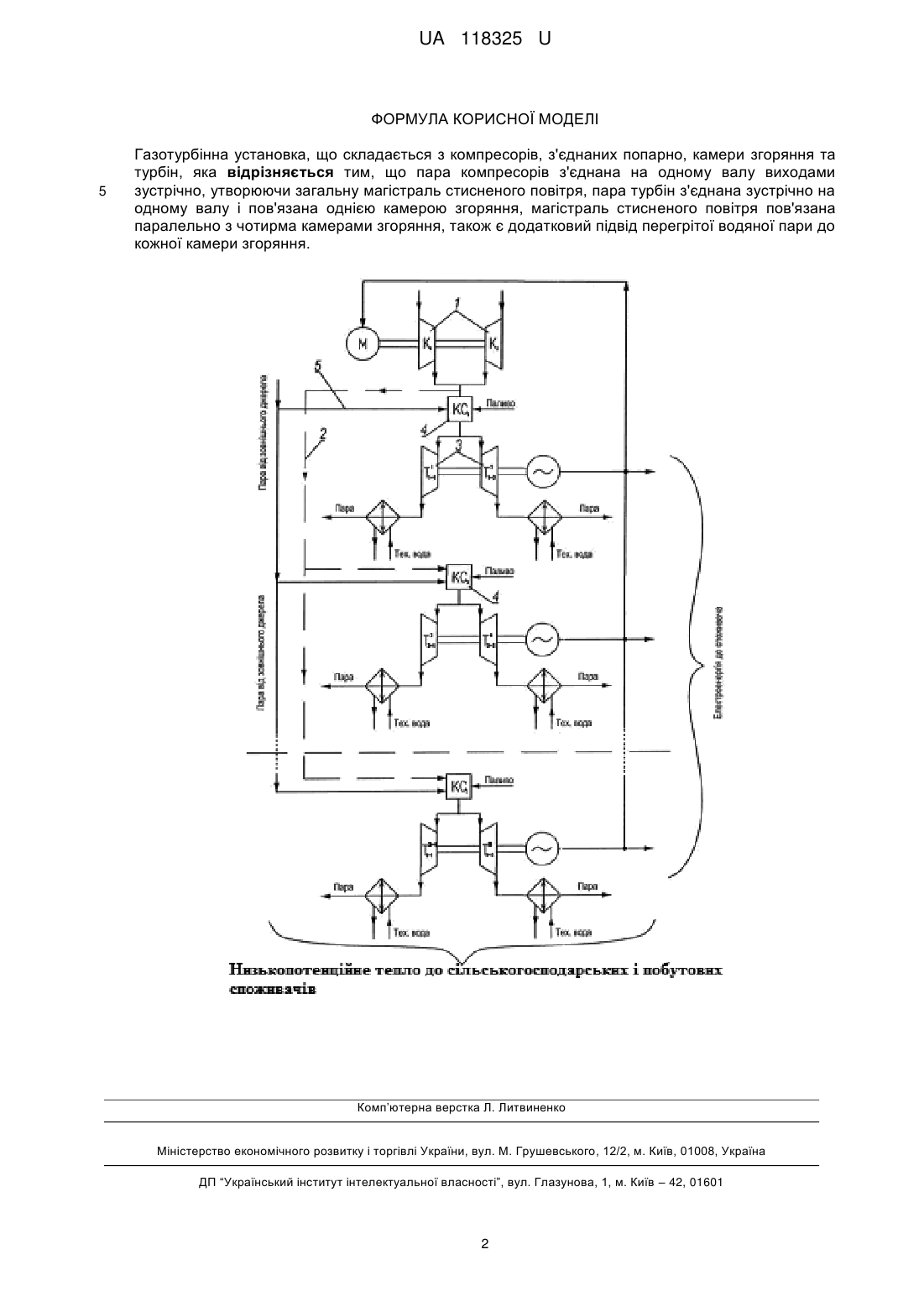

Реферат: Газотурбінна установка складається з компресорів, з'єднаних попарно, камери згоряння та турбін. При цьому пара компресорів з'єднана на одному валу виходами зустрічно, утворюючи загальну магістраль стисненого повітря, пара турбін з'єднана зустрічно на одному валу і пов'язана однією камерою згоряння, магістраль стисненого повітря пов'язана паралельно з чотирма камерами згоряння. Також є додатковий підвід перегрітої водяної пари до кожної камери згоряння. UA 118325 U (12) UA 118325 U UA 118325 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до газотурбінних установок і може знайти застосування у різних галузях промисловості, наприклад у плазмохімічних технологіях отримання рідких палив. Відома газотурбінна установка, яка містить компресор, вихід якого підключено до входу камери згоряння, а вихід камери згоряння з'єднано з входом турбіни, електрогенератор, теплообмінний апарат (див., наприклад, RU2338908, МПК: F02C6/18, 20.11.2008). Відома також газотурбінна установка, яка складається з компресорів, з'єднаних попарно послідовно, камери згоряння та турбін, з'єднаних попарно послідовно (див., наприклад, www.mobilegtes.m/about-mobile-gtes). За технічною суттю та ефектом, що досягається, відомий пристрій є найбільш близьким до того, що заявляється. Загальним недоліком відомих газотурбінних установок є їх низька ефективність, що обумовлено тим, що у компресорах використовується тільки чверть об'єму стисненого повітря, а решта об'єму не приймає участь у процесі, крім того, осьові навантаження, що виникають на опорних підшипниках, сприяють їх руйнуванню та виходу установки з ладу. В основу корисної моделі поставлено задачу створити газотурбінну установку, яка дозволить досягти високої ефективності роботи. Поставлена задача вирішується у газотурбінній установці, яка складається з компресорів, з'єднаних попарно, камери згоряння та турбін, з'єднаних попарно; при цьому пара компресорів з'єднана на одному валу виходами зустрічно, утворюючи загальну магістраль стисненого повітря, пара турбін з'єднана зустрічно на одному валу і пов'язана однією камерою згоряння, магістраль стисненого повітря пов'язана паралельно з чотирма камерами згоряння, також є додатковий підвід перегрітої водяної пари до кожної камери згоряння. Відмінними ознаками установки, що заявляється, є: пара компресорів з'єднана на одному валу виходами зустрічно, утворюючи загальну магістраль стисненого повітря; пара турбін з'єднана зустрічно на одному валу і пов'язана однією камерою згоряння; магістраль стисненого повітря пов'язана паралельно з чотирма камерами згоряння; також є додатковий підвід перегрітої водяної пари до кожної камери згоряння. Виходячи з описаного рівня техніки, витікає, що відмінності, які заявляються, є новими. Завдяки розподілу стисненого повітря по загальній магістралі на чотири камери згоряння установка дозволяє використовувати стиснене повітря в повному об'ємі без втрат. Завдяки тому, що і компресори, і турбіни встановлені зустрічно на одному валу, здійснюється асиметрична компенсація осьових навантажень, яка перешкоджає руйнуванню опорних підшипників. Додатковий підвід перегрітої водяної пари дозволяє компенсувати бракуючий об'єм стисненого повітря на усі чотири камери згоряння. На кресленні надано схему пристрою, що заявляється. Газотурбінна установка складається з пари компресорів 1, встановлених зустрічно на одному валу, виходи з компресорів пов'язані в одну магістраль 2 стисненого повітря, чотири пари турбін 3, при цьому кожна пара турбін з'єднана між собою зустрічно на одному валу і пов'язана камерою згоряння 4, магістраль стисненого повітря пов'язана паралельно до кожної камери згоряння 4. В кожну камеру згоряння 4 виконано підвід 5 перегрітої водяної пари. Газотурбінна установка працює таким чином. Подають повітря до пари компресорів 1, об'єднаних на одному валу зустрічно. Стиснене повітря з пари компресорів 1 надходить до загальної магістралі 2 та розподіляється на усі чотири камери згоряння 4. Кожна пара турбін 3, з'єднана зустрічно на одному валу, пов'язана з однією камерою згоряння 4. Решта об'єму маси робочого тіла для роботи турбіни 3 надходить до камери згоряння 4 у вигляді перегрітої пари по підведенню перегрітої пари 5. Оскільки і компресори 1, і турбіни 3 встановлені зустрічно на одному валу, відбувається асиметрична компенсація осьових навантажень, яка перешкоджає руйнуванню опорних підшипників. Техніко-економічні переваги пристрою, що заявляється, у порівнянні з пристроємпрототипом полягають у високій ефективності роботи пристрою. 1 UA 118325 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Газотурбінна установка, що складається з компресорів, з'єднаних попарно, камери згоряння та турбін, яка відрізняється тим, що пара компресорів з'єднана на одному валу виходами зустрічно, утворюючи загальну магістраль стисненого повітря, пара турбін з'єднана зустрічно на одному валу і пов'язана однією камерою згоряння, магістраль стисненого повітря пов'язана паралельно з чотирма камерами згоряння, також є додатковий підвід перегрітої водяної пари до кожної камери згоряння. Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
