Система поверхневої дегазації зони з метаном

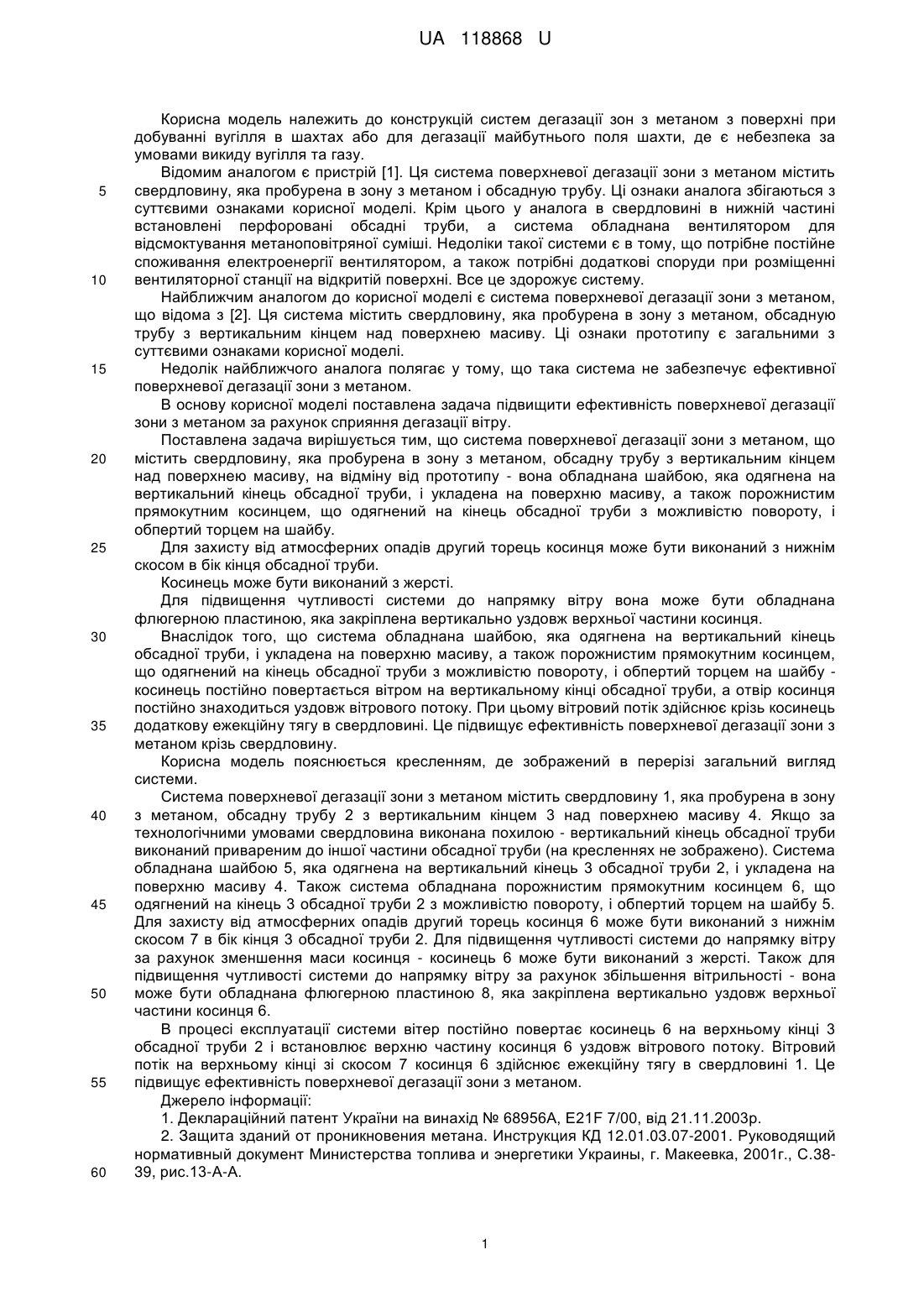

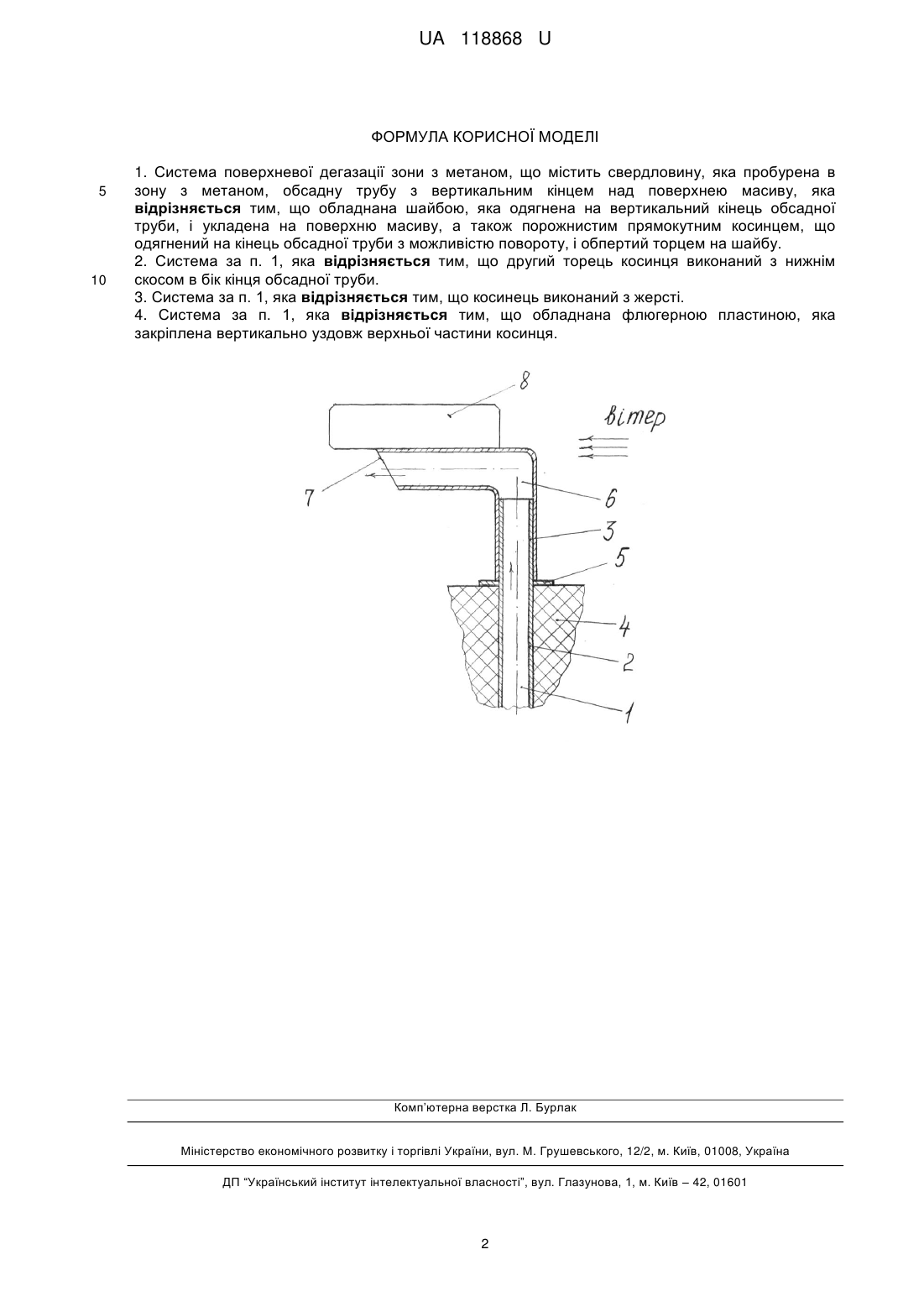

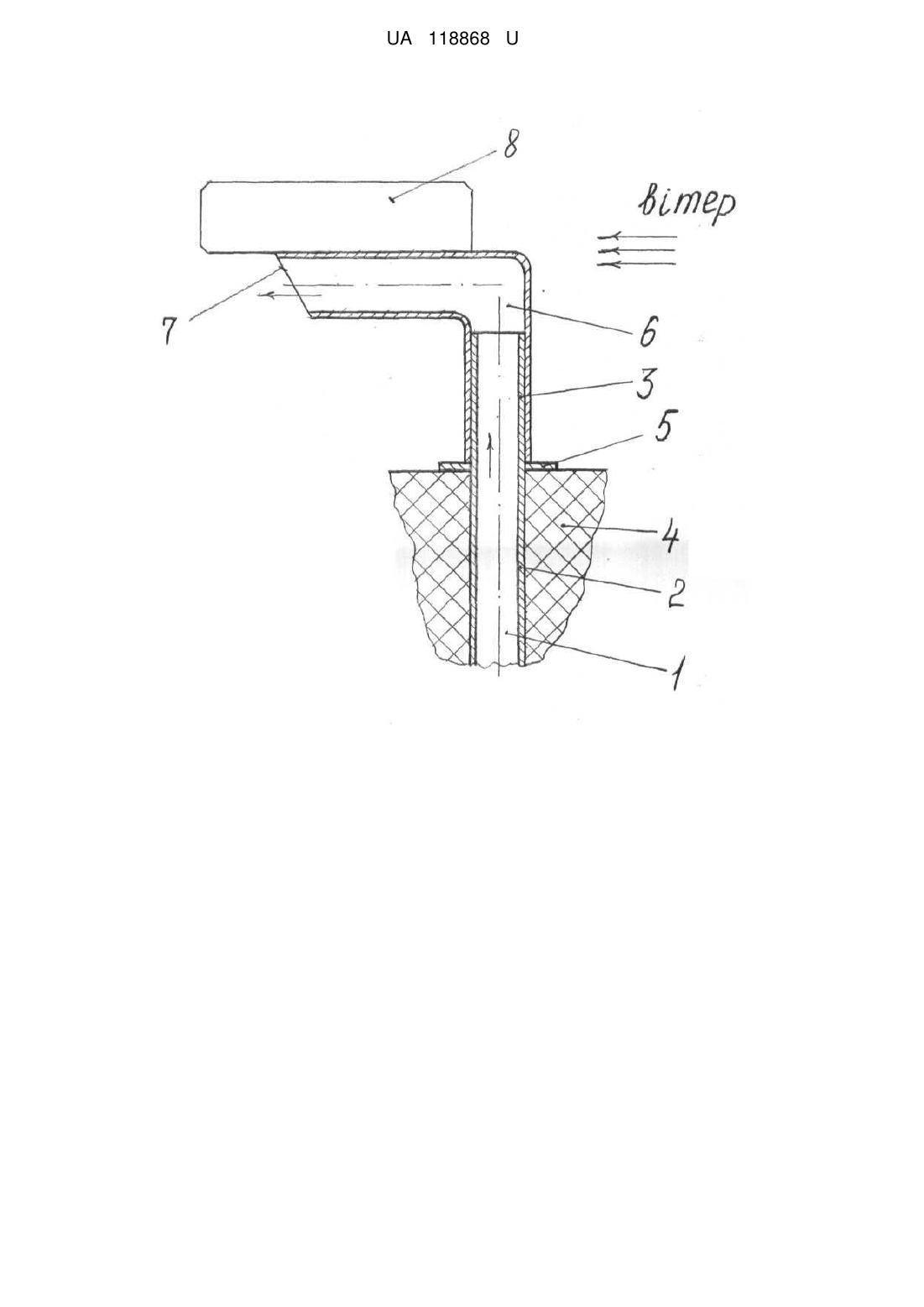

Реферат: Система поверхневої дегазації зони з метаном містить свердловину, яка пробурена в зону з метаном, обсадну трубу з вертикальним кінцем над поверхнею масиву. Система обладнана шайбою, яка одягнена на вертикальний кінець обсадної труби, і укладена на поверхню масиву. Порожнистим прямокутним косинцем, що одягнений на кінець обсадної труби з можливістю повороту, і обпертий торцем на шайбу. UA 118868 U (54) СИСТЕМА ПОВЕРХНЕВОЇ ДЕГАЗАЦІЇ ЗОНИ З МЕТАНОМ UA 118868 U UA 118868 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій систем дегазації зон з метаном з поверхні при добуванні вугілля в шахтах або для дегазації майбутнього поля шахти, де є небезпека за умовами викиду вугілля та газу. Відомим аналогом є пристрій [1]. Ця система поверхневої дегазації зони з метаном містить свердловину, яка пробурена в зону з метаном і обсадную трубу. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім цього у аналога в свердловині в нижній частині встановлені перфоровані обсадні труби, а система обладнана вентилятором для відсмоктування метаноповітряної суміші. Недоліки такої системи є в тому, що потрібне постійне споживання електроенергії вентилятором, а також потрібні додаткові споруди при розміщенні вентиляторної станції на відкритій поверхні. Все це здорожує систему. Найближчим аналогом до корисної моделі є система поверхневої дегазації зони з метаном, що відома з [2]. Ця система містить свердловину, яка пробурена в зону з метаном, обсадную трубу з вертикальним кінцем над поверхнею масиву. Ці ознаки прототипу є загальними з суттєвими ознаками корисної моделі. Недолік найближчого аналога полягає у тому, що така система не забезпечує ефективної поверхневої дегазації зони з метаном. В основу корисної моделі поставлена задача підвищити ефективність поверхневої дегазації зони з метаном за рахунок сприяння дегазації вітру. Поставлена задача вирішується тим, що система поверхневої дегазації зони з метаном, що містить свердловину, яка пробурена в зону з метаном, обсадну трубу з вертикальним кінцем над поверхнею масиву, на відміну від прототипу - вона обладнана шайбою, яка одягнена на вертикальний кінець обсадної труби, і укладена на поверхню масиву, а також порожнистим прямокутним косинцем, що одягнений на кінець обсадної труби з можливістю повороту, і обпертий торцем на шайбу. Для захисту від атмосферних опадів другий торець косинця може бути виконаний з нижнім скосом в бік кінця обсадної труби. Косинець може бути виконаний з жерсті. Для підвищення чутливості системи до напрямку вітру вона може бути обладнана флюгерною пластиною, яка закріплена вертикально уздовж верхньої частини косинця. Внаслідок того, що система обладнана шайбою, яка одягнена на вертикальний кінець обсадної труби, і укладена на поверхню масиву, а також порожнистим прямокутним косинцем, що одягнений на кінець обсадної труби з можливістю повороту, і обпертий торцем на шайбу косинець постійно повертається вітром на вертикальному кінці обсадної труби, а отвір косинця постійно знаходиться уздовж вітрового потоку. При цьому вітровий потік здійснює крізь косинець додаткову ежекційну тягу в свердловині. Це підвищує ефективність поверхневої дегазації зони з метаном крізь свердловину. Корисна модель пояснюється кресленням, де зображений в перерізі загальний вигляд системи. Система поверхневої дегазації зони з метаном містить свердловину 1, яка пробурена в зону з метаном, обсадну трубу 2 з вертикальним кінцем 3 над поверхнею масиву 4. Якщо за технологічними умовами свердловина виконана похилою - вертикальний кінець обсадної труби виконаний привареним до іншої частини обсадної труби (на кресленнях не зображено). Система обладнана шайбою 5, яка одягнена на вертикальний кінець 3 обсадної труби 2, і укладена на поверхню масиву 4. Також система обладнана порожнистим прямокутним косинцем 6, що одягнений на кінець 3 обсадної труби 2 з можливістю повороту, і обпертий торцем на шайбу 5. Для захисту від атмосферних опадів другий торець косинця 6 може бути виконаний з нижнім скосом 7 в бік кінця 3 обсадної труби 2. Для підвищення чутливості системи до напрямку вітру за рахунок зменшення маси косинця - косинець 6 може бути виконаний з жерсті. Також для підвищення чутливості системи до напрямку вітру за рахунок збільшення вітрильності - вона може бути обладнана флюгерною пластиною 8, яка закріплена вертикально уздовж верхньої частини косинця 6. В процесі експлуатації системи вітер постійно повертає косинець 6 на верхньому кінці 3 обсадної труби 2 і встановлює верхню частину косинця 6 уздовж вітрового потоку. Вітровий потік на верхньому кінці зі скосом 7 косинця 6 здійснює ежекційну тягу в свердловині 1. Це підвищує ефективність поверхневої дегазації зони з метаном. Джерело інформації: 1. Деклараційний патент України на винахід № 68956А, Е21F 7/00, від 21.11.2003р. 2. Защита зданий от проникновения метана. Инструкция КД 12.01.03.07-2001. Руководящий нормативный документ Министерства топлива и энергетики Украины, г. Макеевка, 2001г., С.3839, рис.13-А-А. 1 UA 118868 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Система поверхневої дегазації зони з метаном, що містить свердловину, яка пробурена в зону з метаном, обсадну трубу з вертикальним кінцем над поверхнею масиву, яка відрізняється тим, що обладнана шайбою, яка одягнена на вертикальний кінець обсадної труби, і укладена на поверхню масиву, а також порожнистим прямокутним косинцем, що одягнений на кінець обсадної труби з можливістю повороту, і обпертий торцем на шайбу. 2. Система за п. 1, яка відрізняється тим, що другий торець косинця виконаний з нижнім скосом в бік кінця обсадної труби. 3. Система за п. 1, яка відрізняється тим, що косинець виконаний з жерсті. 4. Система за п. 1, яка відрізняється тим, що обладнана флюгерною пластиною, яка закріплена вертикально уздовж верхньої частини косинця. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
