Пристрій для роботи з бісером

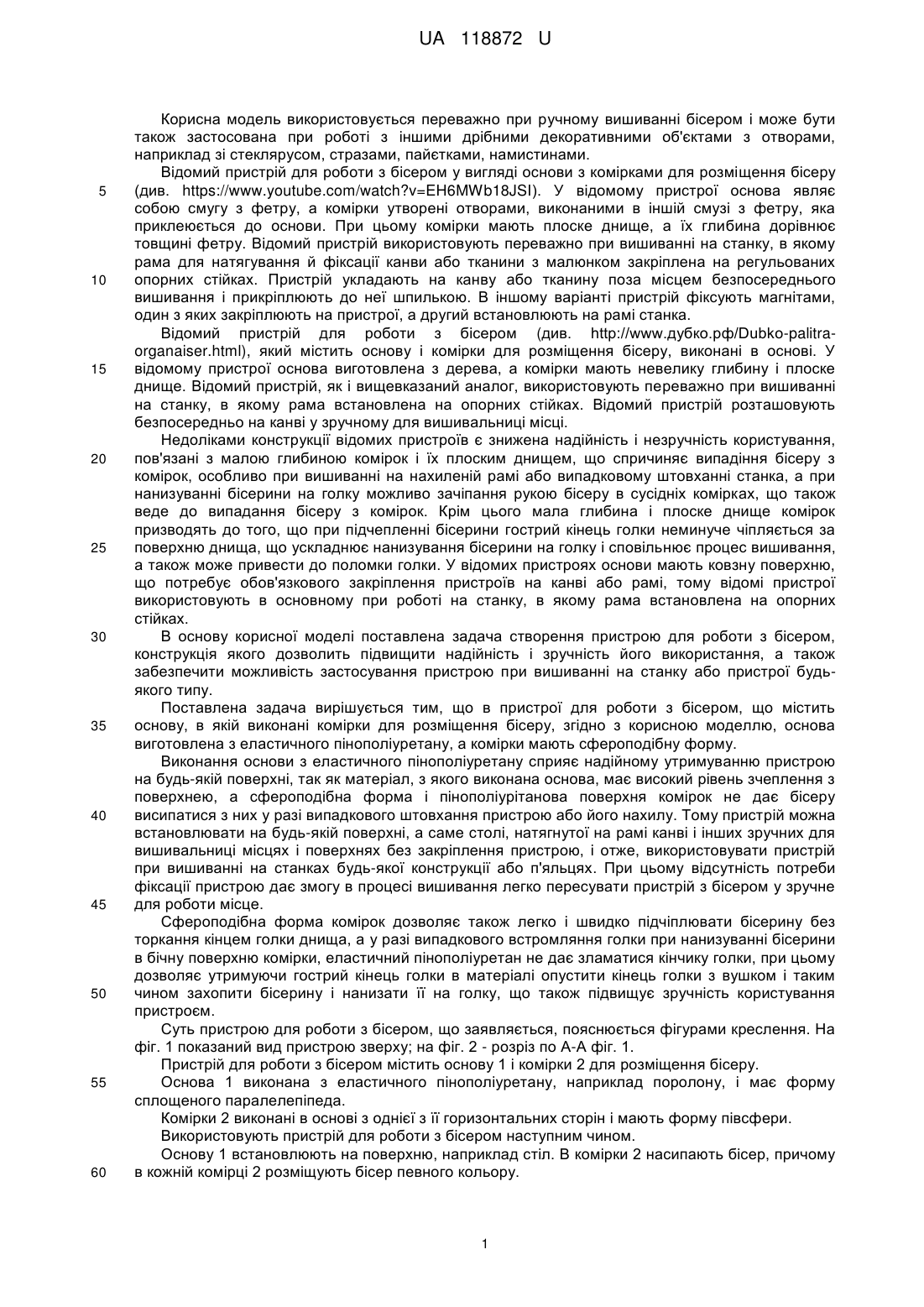

Реферат: UA 118872 U UA 118872 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель використовується переважно при ручному вишиванні бісером і може бути також застосована при роботі з іншими дрібними декоративними об'єктами з отворами, наприклад зі стеклярусом, стразами, пайєтками, намистинами. Відомий пристрій для роботи з бісером у вигляді основи з комірками для розміщення бісеру (див. https://www.youtube.com/watch?v=EH6MWb18JSI). У відомому пристрої основа являє собою смугу з фетру, а комірки утворені отворами, виконаними в іншій смузі з фетру, яка приклеюється до основи. При цьому комірки мають плоске днище, а їх глибина дорівнює товщині фетру. Відомий пристрій використовують переважно при вишиванні на станку, в якому рама для натягування й фіксації канви або тканини з малюнком закріплена на регульованих опорних стійках. Пристрій укладають на канву або тканину поза місцем безпосереднього вишивання і прикріплюють до неї шпилькою. В іншому варіанті пристрій фіксують магнітами, один з яких закріплюють на пристрої, а другий встановлюють на рамі станка. Відомий пристрій для роботи з бісером (див. http://www.дубко.рф/Dubko-palitraorganaiser.html), який містить основу і комірки для розміщення бісеру, виконані в основі. У відомому пристрої основа виготовлена з дерева, а комірки мають невелику глибину і плоске днище. Відомий пристрій, як і вищевказаний аналог, використовують переважно при вишиванні на станку, в якому рама встановлена на опорних стійках. Відомий пристрій розташовують безпосередньо на канві у зручному для вишивальниці місці. Недоліками конструкції відомих пристроїв є знижена надійність і незручність користування, пов'язані з малою глибиною комірок і їх плоским днищем, що спричиняє випадіння бісеру з комірок, особливо при вишиванні на нахиленій рамі або випадковому штовханні станка, а при нанизуванні бісерини на голку можливо зачіпання рукою бісеру в сусідніх комірках, що також веде до випадання бісеру з комірок. Крім цього мала глибина і плоске днище комірок призводять до того, що при підчепленні бісерини гострий кінець голки неминуче чіпляється за поверхню днища, що ускладнює нанизування бісерини на голку і сповільнює процес вишивання, а також може привести до поломки голки. У відомих пристроях основи мають ковзну поверхню, що потребує обов'язкового закріплення пристроїв на канві або рамі, тому відомі пристрої використовують в основному при роботі на станку, в якому рама встановлена на опорних стійках. В основу корисної моделі поставлена задача створення пристрою для роботи з бісером, конструкція якого дозволить підвищити надійність і зручність його використання, а також забезпечити можливість застосування пристрою при вишиванні на станку або пристрої будьякого типу. Поставлена задача вирішується тим, що в пристрої для роботи з бісером, що містить основу, в якій виконані комірки для розміщення бісеру, згідно з корисною моделлю, основа виготовлена з еластичного пінополіуретану, а комірки мають сфероподібну форму. Виконання основи з еластичного пінополіуретану сприяє надійному утримуванню пристрою на будь-якій поверхні, так як матеріал, з якого виконана основа, має високий рівень зчеплення з поверхнею, а сфероподібна форма і пінополіурітанова поверхня комірок не дає бісеру висипатися з них у разі випадкового штовхання пристрою або його нахилу. Тому пристрій можна встановлювати на будь-якій поверхні, а саме столі, натягнутої на рамі канві і інших зручних для вишивальниці місцях і поверхнях без закріплення пристрою, і отже, використовувати пристрій при вишиванні на станках будь-якої конструкції або п'яльцях. При цьому відсутність потреби фіксації пристрою дає змогу в процесі вишивання легко пересувати пристрій з бісером у зручне для роботи місце. Сфероподібна форма комірок дозволяє також легко і швидко підчіплювати бісерину без торкання кінцем голки днища, а у разі випадкового встромляння голки при нанизуванні бісерини в бічну поверхню комірки, еластичний пінополіуретан не дає зламатися кінчику голки, при цьому дозволяє утримуючи гострий кінець голки в матеріалі опустити кінець голки з вушком і таким чином захопити бісерину і нанизати її на голку, що також підвищує зручність користування пристроєм. Суть пристрою для роботи з бісером, що заявляється, пояснюється фігурами креслення. На фіг. 1 показаний вид пристрою зверху; на фіг. 2 - розріз по А-А фіг. 1. Пристрій для роботи з бісером містить основу 1 і комірки 2 для розміщення бісеру. Основа 1 виконана з еластичного пінополіуретану, наприклад поролону, і має форму сплощеного паралелепіпеда. Комірки 2 виконані в основі з однієї з її горизонтальних сторін і мають форму півсфери. Використовують пристрій для роботи з бісером наступним чином. Основу 1 встановлюють на поверхню, наприклад стіл. В комірки 2 насипають бісер, причому в кожній комірці 2 розміщують бісер певного кольору. 1 UA 118872 U 5 При вишиванні на станку, конструкція якого, наприклад, передбачає розміщення рами безпосередньо на столі, пристрій розташовують поруч із станком в зручному для рук вишивальниці місці. Беруть голкою з комірки 2 бісерину потрібного кольору і пришивають до канви. По мірі використання бісеру в комірку 2 підсипають нову порцію бісеру відповідного кольору. У разі переривання роботи пристрій разом з бісером в комірках 2 прибирають в затишне місце. Після закінчення вишивання бісер витягають з комірок 2 і розміщують в ємностях для зберігання. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для роботи з бісером, що містить основу, в якій виконані комірки для розміщення бісеру, який відрізняється тим, що основа виготовлена з еластичного пінополіуретану, а комірки мають сфероподібну форму. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
