Лазерна установка для комбінованої з ультразвуком обробки отворів
Номер патенту: 119175
Опубліковано: 11.09.2017
Автори: Котляров Валерій Павлович, Киященко Олександр Миколайович
Формула / Реферат

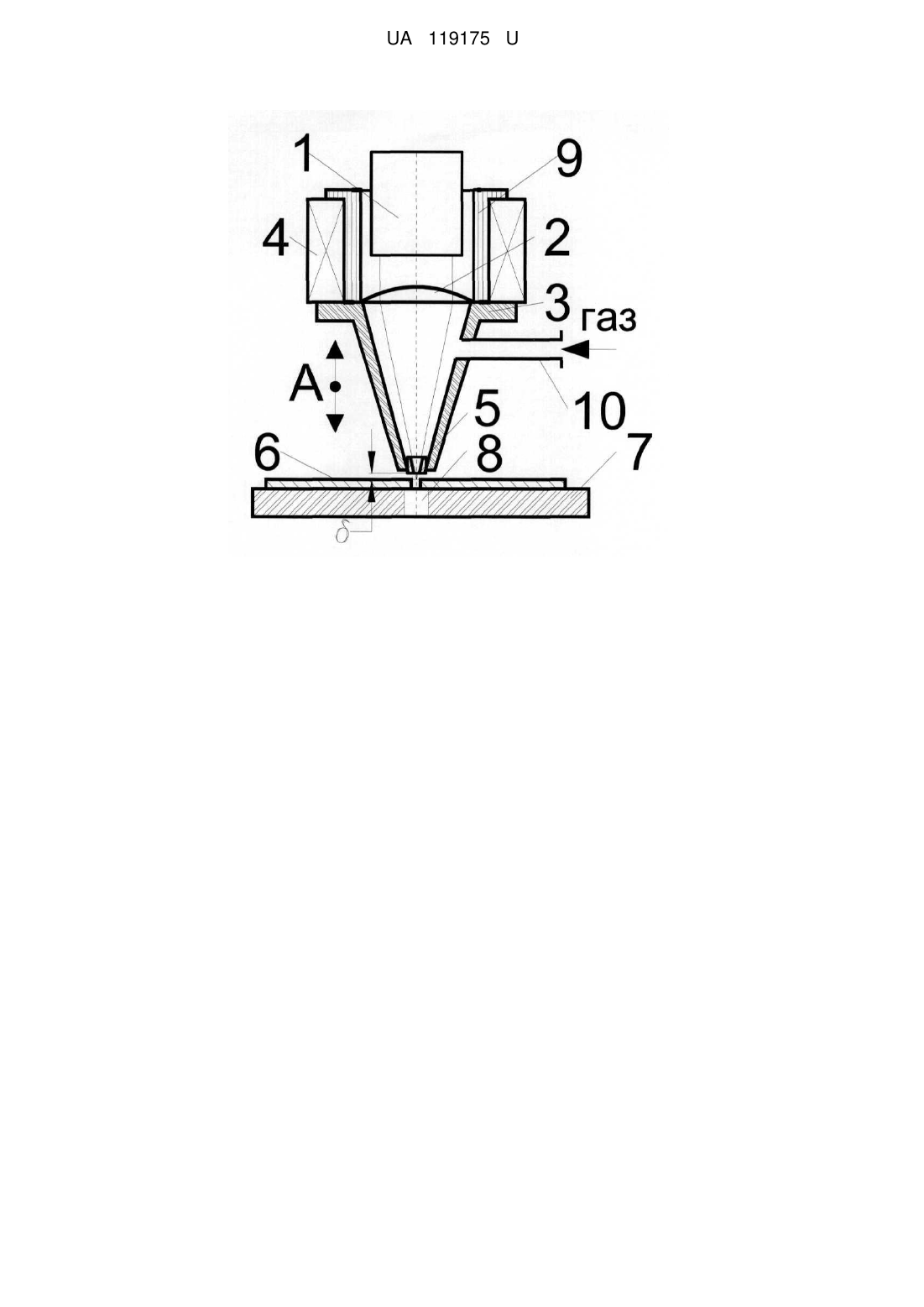

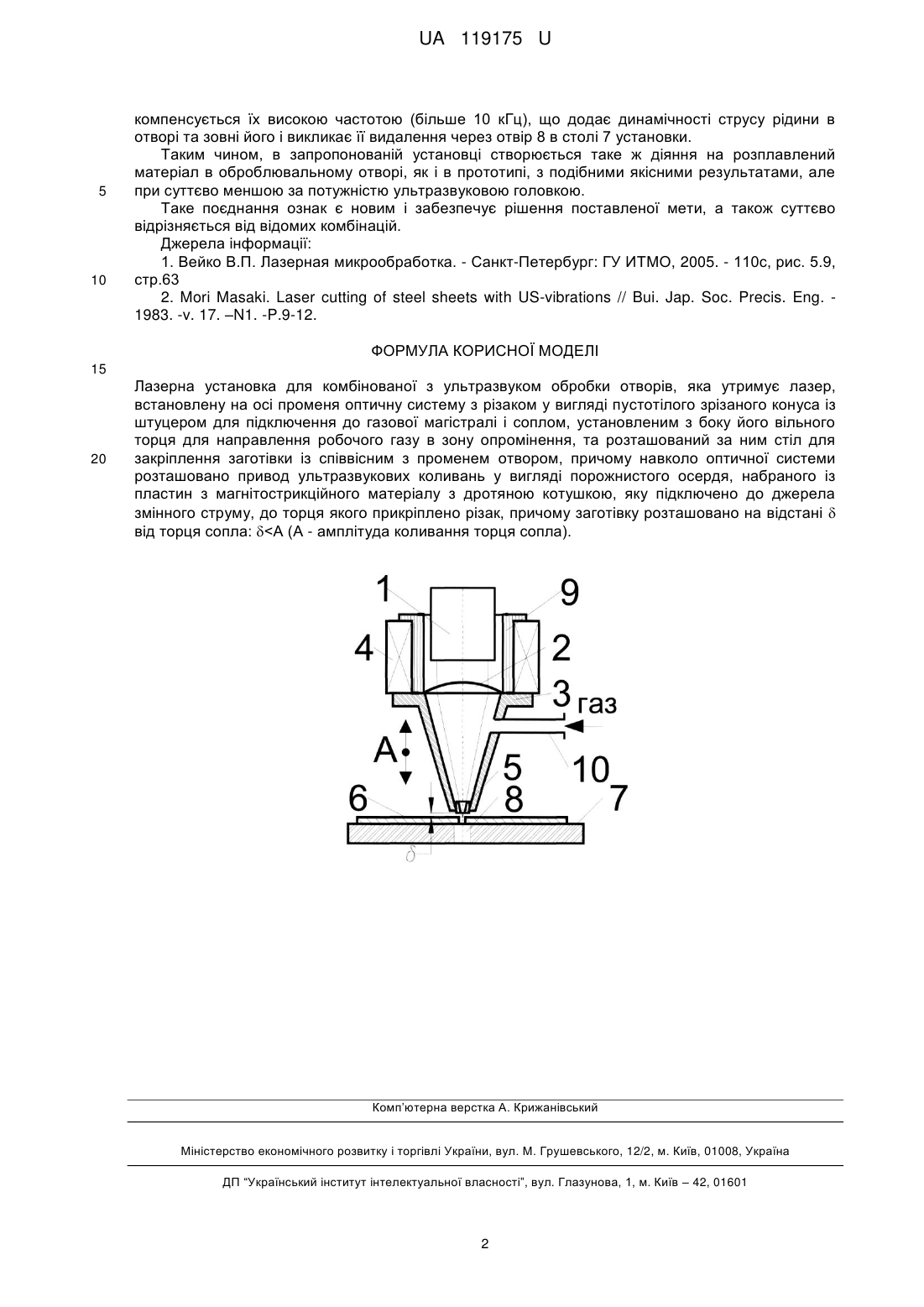

Лазерна установка для комбінованої з ультразвуком обробки отворів, яка утримує лазер, встановлену на осі променя оптичну систему з різаком у вигляді пустотілого зрізаного конуса із штуцером для підключення до газової магістралі і соплом, установленим з боку його вільного торця для направлення робочого газу в зону опромінення, та розташований за ним стіл для закріплення заготівки із співвісним з променем отвором, причому навколо оптичної системи розташовано привод ультразвукових коливань у вигляді порожнистого осердя, набраного із пластин з магнітострикційного матеріалу з дротяною котушкою, яку підключено до джерела змінного струму, а до торця якого прикріплено різак, причому заготівку розташовано на відстані d від торця сопла: d<А (А - амплітуда коливання торця сопла).
Текст

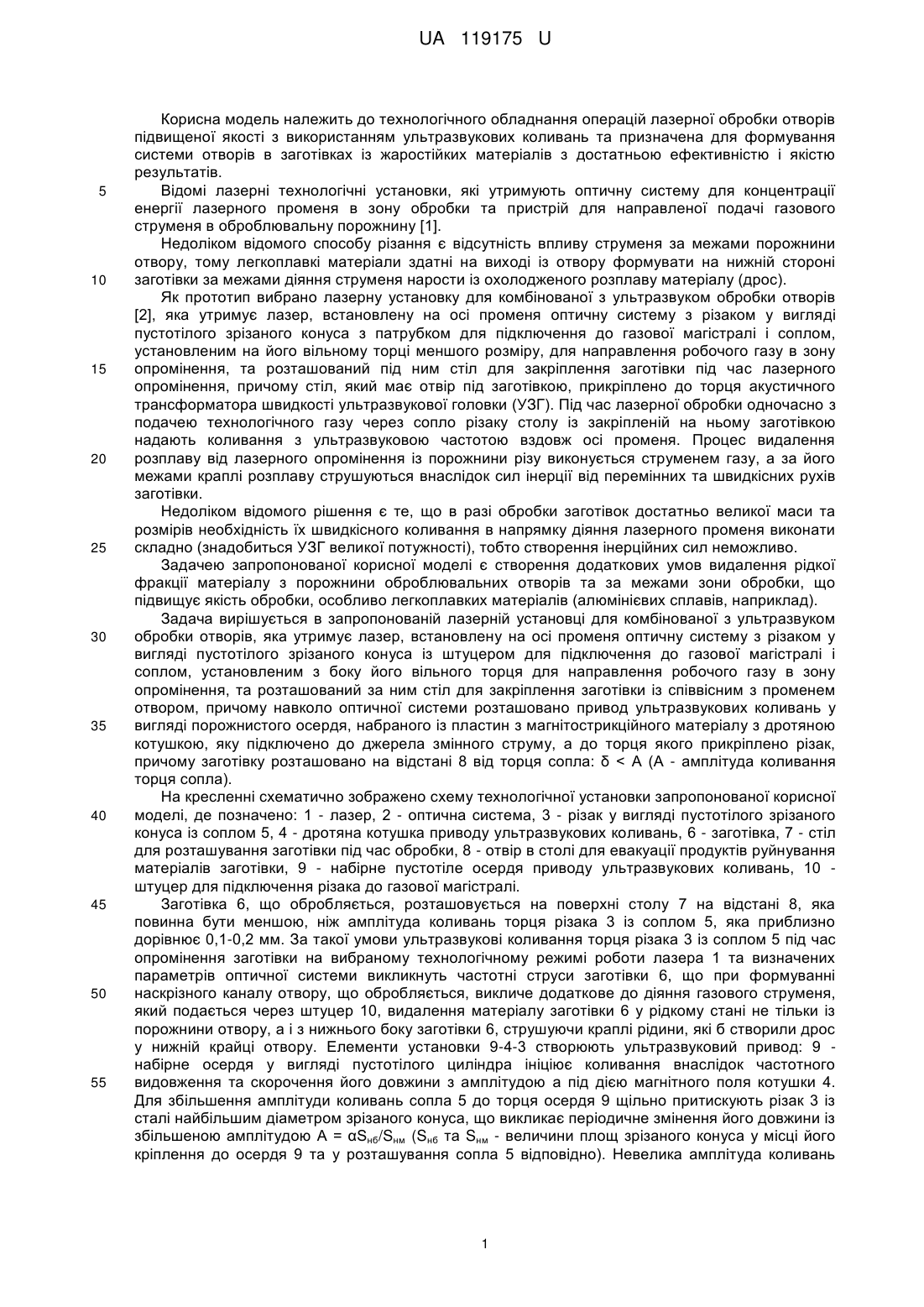

Реферат: Лазерна установка для комбінованої з ультразвуком обробки отворів, яка утримує лазер, встановлену на осі променя оптичну систему з різаком у вигляді пустотілого зрізаного конуса із штуцером для підключення до газової магістралі і соплом, установленим з боку його вільного торця для направлення робочого газу в зону опромінення, та розташований за ним стіл для закріплення заготівки із співвісним з променем отвором. Навколо оптичної системи розташовано привод ультразвукових коливань у вигляді порожнистого осердя, набраного із пластин з магнітострикційного матеріалу з дротяною котушкою, яку підключено до джерела змінного струму, до торця якого прикріплено різак. Заготівку розташовано на відстані від торця сопла:
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B23K 26/14
Мітки: обробки, отворів, лазерна, комбінованої, установка, ультразвуком
Код посилання
<a href="https://ua.patents.su/4-119175-lazerna-ustanovka-dlya-kombinovano-z-ultrazvukom-obrobki-otvoriv.html" target="_blank" rel="follow" title="База патентів України">Лазерна установка для комбінованої з ультразвуком обробки отворів</a>
Установка для обробки отворів лазерним променем
Номер патенту: 113548
Опубліковано: 10.02.2017
Автори: Котляров Валерій Павлович, Славінський Андрій Русланович
МПК: B23K 26/14
Мітки: установка, лазерним, променем, обробки, отворів
Формула / Реферат:
Установка для обробки отворів лазерним променем, яка містить лазер з блоком живлення, оптичну систему в корпусі із соплом для співвісної подачі струменя робочого газу в зону обробки, яка відрізняється тим, що містить додаткове джерело променя світла із фотоприймачем, які розташовано над поверхнею заготівки, що обробляється, та лічильник імпульсів лазерного випромінювання, вихід якого підключено до першого входу схеми порівняння, а на другий...
Установка для обробки отворів лазерним променем
Номер патенту: 113220
Опубліковано: 25.01.2017
Автори: Ворончак Тарас Петрович, Котляров Валерій Павлович
МПК: B23K 26/00
Мітки: лазерним, установка, обробки, отворів, променем
Формула / Реферат:
Установка для обробки отворів лазерним променем, яка містить лазер, оптичну систему з приводом переміщення лінзи вздовж її осі, датчик відносного положення лінзи і поверхні заготівки, яка відрізняється тим, що додатково застосовано пристрій для вимірювання розміру оброблювального отвору, вихід якого через інтерфейс підключено до схеми порівняння, до другого входу якої підключено датчик відносного положення лінзи, а її вихід підключено до...
Установка для лазерної обробки отворів
Номер патенту: 113544
Опубліковано: 10.02.2017
Автори: Петренко Микита Дмитрович, Котляров Валерій Павлович
МПК: B23K 26/04
Мітки: отворів, обробки, лазерної, установка
Формула / Реферат:
Установка для лазерної обробки отворів, що містить лазер, оптичну систему, стіл для розміщення заготівки та пристрій для змінення відносного положення каустики пучка випромінювання та поверхні заготівки, яка відрізняється тим, що пристрій виконано у вигляді отвору в столі для розміщення заготівки, підключеного до мережі стислого повітря через вхідну діафрагму, який співвісний з віссю пучка лазерного випромінювання і має повздовжній профіль із...
Лазерна установка для опромінення поверхні заготівки
Номер патенту: 106618
Опубліковано: 25.04.2016
Автори: Дубнюк Віктор Леонідович, Котляров Валерій Павлович
МПК: B23K 26/04
Мітки: поверхні, заготівки, опромінення, лазерна, установка
Формула / Реферат:
Лазерна установка для опромінення поверхні заготівки, що містить лазер, встановлену на його осі оптичну систему з послідовно розташованими в її корпусі відбірником частини лазерного променя з його периферії та перетворюючою лінзою, а такожстіл для розміщення заготівки при обробці, що має привод її переміщення поперек променя, підключений через процесор до виходу вимірника потужності відібраної частини лазерного променя, відбитого на датчик...
Лазерна установка з аналізатором пучка лазерного випромінювання
Номер патенту: 103931
Опубліковано: 12.01.2016
Автори: Сіроштан Андрій Ігорович, Котляров Валерій Павлович
МПК: B23K 26/00, H01S 5/50
Мітки: аналізатором, установка, пучка, лазерного, лазерна, випромінювання
Формула / Реферат:
Лазерна технологічна установка, яка містить лазер та встановлені вздовж його оптичної осі один за одним похиле поворотне дзеркало з механізмом переміщення в трьох взаємно перпендикулярних направленнях, фокусуючу лінзу та стіл для розміщення заготівки, яка відрізняється тим, що поворотне дзеркало додатково оснащене ємностями із прозорого матеріалу, частково заповненого контрастною рідиною, які герметично встановлені на його зворотній стороні...
