Спосіб зміцнення масиву просідаючого грунту

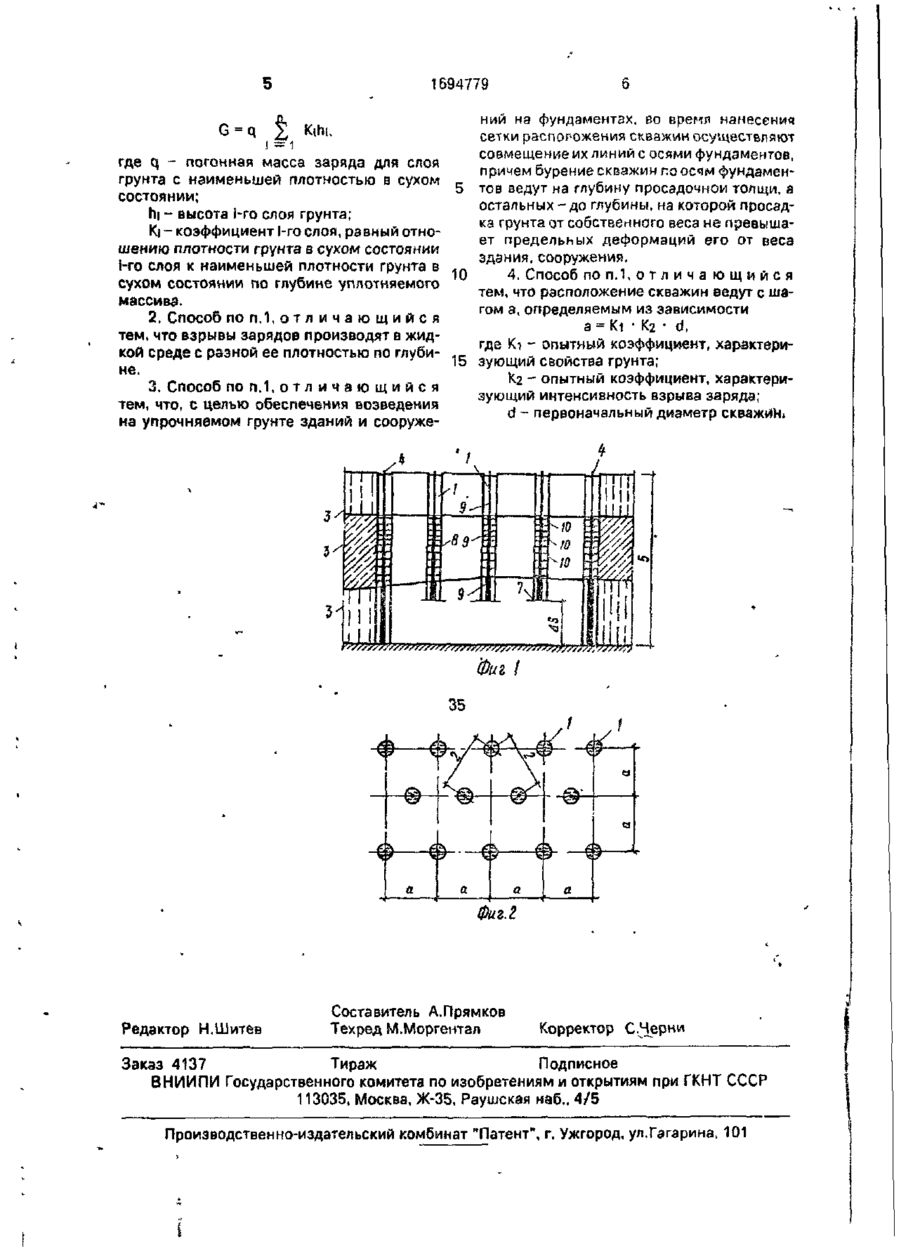

Изобретение относится к строительству, в частности к упрочнению просадочных грунтов при подготовке оснований под здания и сооружения и направлено на повышение эффективности упрочнения грунта по На площадке строительства образуют скважины 1 с шагом 2, определяемом из зависимости Изобретение относится к строительству, в частности к упрочнению просадочных грунтов при подготовке оснований под здания и сооружения Кг Цель изобретения - повышение эффективности упрочнения грунта по глубине со слоями разной плотности и обеспечение возведения на упрочняемом »рунте зданий и сооружений на фундаментах На фиг.1 показан разрез упрочняемого массива грунта, на фиг 2 - расположение скважин, план. где Кі - коэффициент, зависящий от свойств грунта, принимается по опытным данным для грунтов с числом пластичности 0 030,1 - Кі = 5,0, более 0,1 - Кі = 6,0, Кг ~ коэффициент, зависящий от интенсивности заряда, принимается по опытным данным при интенсивности 0 2 кг/п м. ~ •^t 1694779 K2 = 3,0; 0,3 кг/п.м. - Кг - 2,5; 0,4 кг/п.м. Кг = 2,0; больше 0,5 кг/п.м. - Кг = 1,8; d - первоначальный диаметр скважины. Фиксируется толщина каждого инженерно-геологического слоя 3; скважины 1, 5 расположенные яо оси фундаментов 4, выполняют на всю глубину просадочной толщи 5, а расположенные в промежутках 6 выполняют до глубины 7, ниже которой просадка грунта от собственного веса не превышает 10 предельных деформаций основания сооружения. Размещают в скважинах 1 удлиненные заряды 8 взрывчатого вещества 9, каждому слою 3 соответствует своя погонная масса заряда взрывчатого вещества 9, 15 определяемая из зависимости G-q Kihi, (2) 20 где q - погонная масса заряда для слоя грунта с наименьшей плотностью грунта в сухом состоянии; hf - высота 1-го слоя грунта; „с Ki - коэффициент 1-го слоя грунта, равный отношению плотностей грунта в сухом состоянии 1-го слоя к наименьшей плотности грунта в сухом состоянии по глубине уплотняемого массива. Скважины 1 запол- «« няются жидкостью 10 и осуществляют взрывы зарядов 8 взрывчатого вещества 9, получают полости, грунт вокруг которых равномерно уплотнен. Затем отдельными слоями, начиная с осыпавшегося в сквэжи- «п ны грунта, уплотняют подаваемый в скважины 1 малосжимаемый материал, например, песок, шлак и др. П р и м е р . Площадка строительства представлена просадочными грунтами мощностью 20 м, с глубины 9 м залегают суглинки с плотностью 1,49 г/см 3 , а с поверхности грунта до 9 м - лесс с плотностью грунта в сухом состоянии 1,39 г/см . Здание в плане имело размеры 18 х 60 м с тремя пролетами по 6 м Путем бурения были образованы скважины диаметром 300 мм и глубиной 20 м по осям будущих фундаментов, а в промежутках скважины бурились до глубины 15 м, ниже которой просадка грунта от собственного веса не превышает предельных деформаций основания сооружения, которая для производственных одноэтажных зданий с полным железобетонным каркасом составляет 8 см Просадка грунтов основания от собственного веса с отметки 15 до 20 м определялась по известной математической зависимости 40 Ss! = K S fi где £sii - относительная просэдочность 1-го слоя грунта, hi - толщина 1-го слоя; п - число слоев, КЗІІ - коэффициент, при определении просадки от собственного веса грунта принимается KS|f = 1. Ssl =0,0148 - 5 x 1 = 7,4 см. Шаг расположения скважин а = » К г Кг- d = 5- 2,95 • 0.30 = 3,3 м, для практического применения величина а была принята равной 3 м. Затем размещали в образованных скважинах удлиненные заряды взрывчатого вещества с погонной массой заряда до глубины 9 м - 0,3 кг. а ниже - 0,35 KF. С глубины 9 м скважины заполнялись жидким компонентом (тиксотоопное веще3 ство) с плотностью 1,1 г/см , а верхнюю часть заполняли водой. Затем осуществляли инициирование зарядов взрывчатого вещества. В результате взрывов зарядов были образованы полости диаметром 1,1-1,2 м, грунт вокруг которых равномерно уплотнился. После этого отдельными слоями высотой 1,0 м в скважины подавали шлак (грунт) с последующем тромбованием трамбовкой массой 3 т. После создания упрочненного массива создавали распределительную подушку. Применение предлагаемого способа позволяет повысить равномерность уплотнения грунта, уменьшить объем армирующих элементов до 30% с соответствующей экономией энергоемкости и трудовых затрат. Формула изобретения 1. Способ упрочнения массива просадочного грунта, включающий нанесение 45 сетки расположения скважин, бурение скважин, размещение в них удлиненных зарядов взрывчатого вещества, осуществление взрыва последних с расширением полости ~~ скважин, уплотнение осыпавшегося в скважине грунта и послойное заполнение полостей малосжимаемым материалом с его уплотнением, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности упроч„ . нения грунта по глубине со слоями разной плотности, во время бурения скважин осуществляют определение высоты слагающих массив слоев, а массу G зарядов взрывчатого вещества принимают равной величине определяемой из зависимости 1694779 ний на фундаментах, во время нанесения сетки расположения скважин осуществляют совмещение их линий с осями фундаментов, где q - погонная масса заряда для слоя причем бурение скважин по осчм фундаменгрунта с наименьшей плотностью в сухом 5 тов ведут на глубину просэдочнои толщи, а состоянии; остальных -до глубины, на которой просадhi - высота 1-го слоя грунта; ка грунта от собственного веса не превышаKi-коэффициент 1-го слоя, равный отноет предельных деформаций его от веса шению плотности грунта в сухом состоянии здания, сооружения, 1-го слоя к наименьшей плотности грунта в 10 4. Способ по п.1, о т л и ч а ю щ и й с я сухом состоянии по глубине уплотняемого тем, что расположение скважин ведут с шамассива. гом а, определяемым из зависимости 2. Способ по п.1, о т л и ч а ю щ и й с я а = К1 • К2 • d, тем, что взрывы зарядов производят в жидгде Ki - опытный коэффициент, характерикой среде с разной ее плотностью по глуби15 зующий свойства грунта; не. Кг - опытный коэффициент, характери3. Способ по п.1, о т л и ч а ю щ и й с я зующий интенсивность взрыва заряда; тем, что, с целью обеспечения возведения d - первоначальный диаметр скважин* на упрочняемом грунте зданий и сооруже 'Фиг і Фиг. 2 Редактор Н.Шитев Составитель А.Прямков Техред М.Моргеитал Корректор С.Черни Заказ 4137 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
