Спосіб спорудження протифільтраційної завіси навколо вертикального стволу

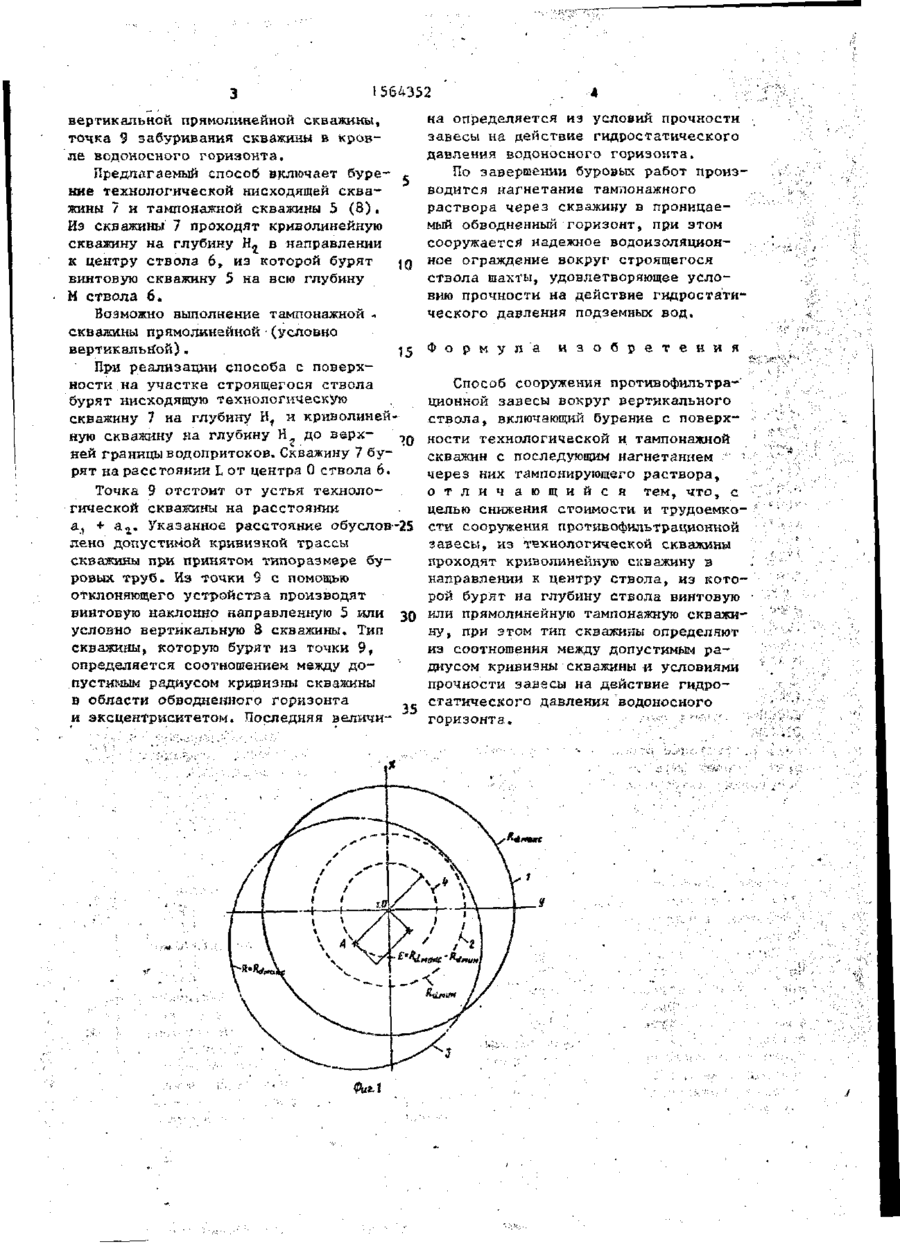

Изобретение относится к горному делу и может быть использовано при сооружении капитальных горных вырабо Изобретение относится к горному делу и может быть использовано при сооружении капитальных горных выработок. Целью изобретения является снижение стоимости и трудоемкости сооружения противофильтрационной завесы. На фиг.1 изображены проектные и фактические контуры завес вокруг ствола; на фиг.2 - образование завесы • с использованием винтовой тампонажной скважины; на фиг.З - то же, с использованием прямолинейной тамлоиажной скважины. ток. Цель изобретения - снижение стоимости и трудоемкости сооружения противофильтрационной завесы. Бурят с поверхности технологическую нисходящую скважину (С). Из технологической С бурят криволинейную С в направлении к центру ствола до верхней границы водопритоков. Из криволинейной С бурят на глубину ствола с помощью отклоняющего устройства винтовую или прямолинейную тампонажную С. Типа С определяют из соотношения между допустимым радиусом кривизны С и условиями прочности завесы на действие гидростатического давления водоносного горизонта. По завершении буровых работ производят нагнетание тампонажного раствора через С в проницаемый обводненный горизонт, при этом сооружается водоизоляционіюе ограждение вокруг строящегося ствола шахты, 3 ил. На фиг.1 изображены проектные контуры водоизоляционной завесы 1 с максимально допустимым радиусом распространения раствора, проектные контуры водоизоляционной завесы 2 с минимально допустимым радиусом распространения раствора, фактический контур завесы 3, формируемый из винтовой наклонно направленной скважины, контур цилиндра 4, охватываемого винтовой скважиной, трасса 5 Б И Н Т О В О Й наклонно направленной скважины, контур 6 ствола, трасса 7 технологической скважины, трасса 8 условно С 1564352 вертикальной прямолинейной скважины, точка 9 забуривания скважины в кровле водоносного горизонта. Предлагаемый способ включает бурение технологической нисходящей скважины 7 и тампонажной скважины 5 (8). Из скважины 7 проходят криволинейную скважину на глубину Н^ в направлении к центру ствола 6, из которой бурят JQ винтовую скважину 5 на всю глубину М ствола 6, Возможно выполнение тампонажной скважины прямолинейной (условно 15 вертикальной). При реализации способа с поверхности на участке строящегося ствола бурят нисходящую технологическую скважину 7 на глубину H f и криволинейную скважину на глубину Н„ до верхней границы водопритоков. Скважину 7 бурят на расстоянии L от центра 0 ствола 6. Точка 9 отстоит от устья технологической скважины на расстоянии Указанное расстояние обуслов-25 + а лено допустимой кривизной трассы скважины при принятом типоразмере буровых труб. Из точки S с помощью отклоняющего устройства производят винтовую наклонно направленную 5 или 30 условно вертикальную S скважины* Тип скважины, которую бурят из точки 9, определяется соотношением между допустимым радиусом кривизны скважины в области обводненного горизонта и эксцентриситетом. Последняя величи- 35 ФигЛ на определяется из условии прочности завесы на действие гидростатического давления водоносного горизонта. По завершении буровых работ производится нагнетание тампонажного раствора через скважину в проницаемый обводненный горизонт, при этом сооружается надежное водоизоляционное ограждение вокруг строящегося ствола шахты, удовлетворяющее условию прочности на действие гидростатического давления подземных аод. Ф о р м у л а и з о б р е т е н и я Способ сооружения противофилътрационной завесы вокруг вертикального ствола, включающий бурение с поверхности технологической и тампонажной ! скважин с последующим нагнетанием через них тампонирующего раствора, о т л и ч а ю щ и й с я тем, что, с целью снижения стоимости и трудоемкости сооружения противофильтрационкой завесы, из технологической скважины проходят криволинейную скважину в направлении к центру ствола, из которой бурят на глубину ствола винтовую или прямолинейную тампонажную скважину, при этом тип скважиггы определяют из соотношения между допустимым радиусом кривизны скважины и условиями прочности завесы на действие гидростатического давления водоносного горизонта. 156A352 Редактор А.Лежімна Составитель Л.Черепенкина Техред М.Моргентал Корректор В.Гирняк Заказ 2552 Тираж 385 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ CQCP 1130Э, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательс. ч й кок бИнат "Патент", г . Ужгород, ул. Гагарина, 101
