Пристрій для бракування текстильного матеріалу

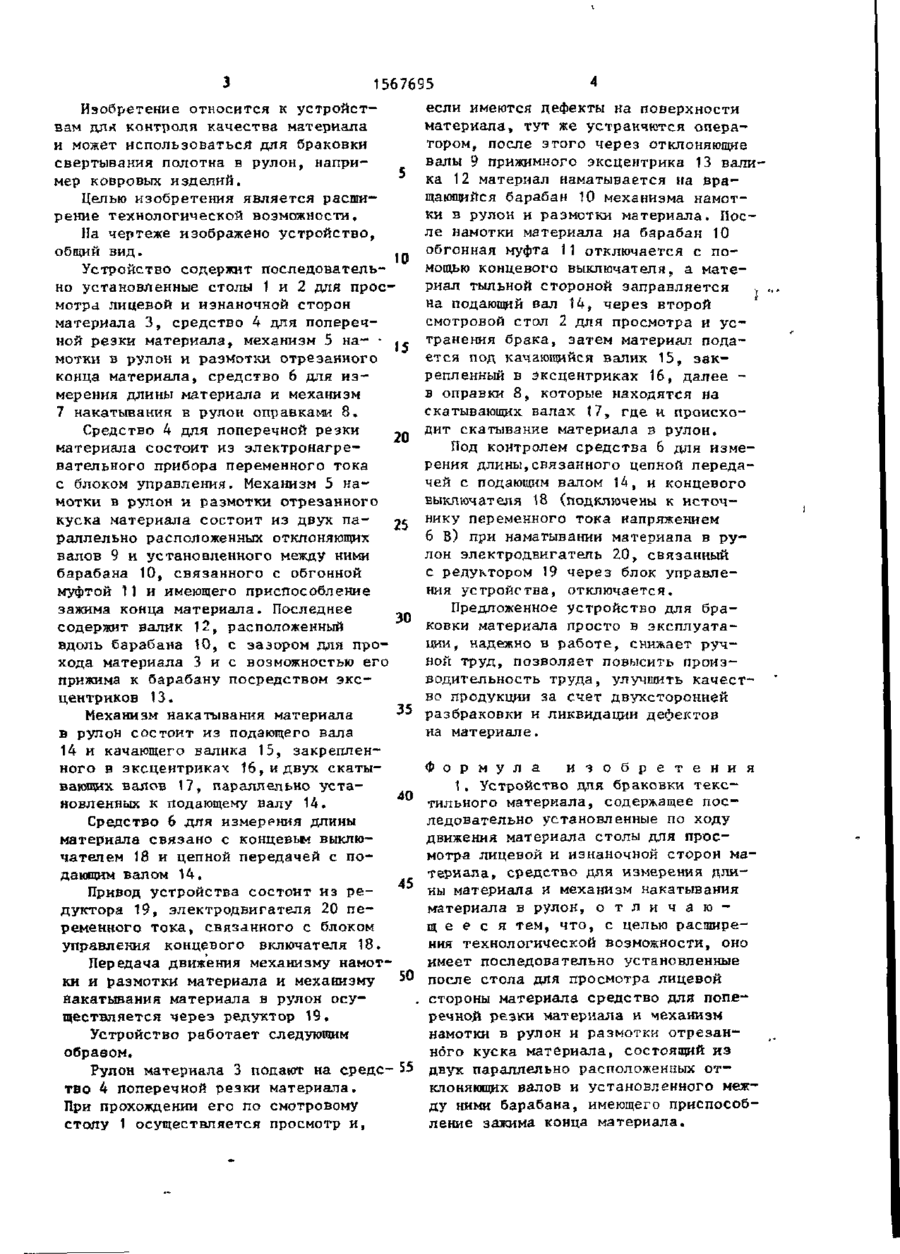

Изобретение относится к у с т ройствам для контроля качества материала и может использоваться для браковки и свертывания полотка в рулон и позволяет расширить технологические возможности. Устройство содержит столы для просмотра лицевой и изнаночной сторон. После первого стола размещены средство для поперечной резки материала и механизм намотки материала в рулон и размотки отрезанного куска материала. Конец материала занимают, а другой конец направляют на второй стол для просмотра изнаночной стороны материала. После столов установлены средство для изменения длины материала и механизм накатывания материала в рулон. Устройство позволяет просматривать материал с двух сторон разной длины. 1 э.п. ф-лы, 1 ил. 1567695 Изобретение относится к устройствам для контроля качества материала и может использоваться для браковки свертывания полотна в рулон, например ковровых изделий. Целью изобретения является расширение технологической возможности. На чертеже изображено устройство, общий вид. 10 Устройство содержит последовательно установленные столы 1 и 2 для просмотра лицевой и изнаночной сторон материала 3, средство 4 для поперечной резки материала, механизм 5 на- • 15 мотки в рулон и размотки отрезанного конца материала, средство 6 для измерения длины материала и механизм 7 накатывания в рулон оправками 8. Средство 4 для поперечной резки 20 материала состоит из электронагревательного прибора переменного тока с блоком управления. Механизм 5 намотки в рулон и размотки отрезанного куска материала состоит из двух па25 раллельно расположенных отклоняющих валов 9 и установленного между ними барабана Ш , связанного с обгонной муфтой 11 и имеющего приспособление зажима конца материала. Последнее содержит валик 12, расположенный 30 вдоль барабана 10, с зазором для прохода материала 3 и с возможностью его прижима к барабану посредством эксцентриков 13. 35 Механизм накатывания материала в рулон состоит из подающего вала 14 и качающего валика 15, закрепленного в эксцентриках 16,и двух скатывающих валов 17, параллельно уста40 новленных к подающему валу 14. Средство 6 для измерения длины материала связано с концевым выключателем 18 и цепной передачей с подающим валом 14, 45 Привод устройства состоят из редуктора 19, электродвигателя 20 переменного тока, связанного с блоком управления концевого включателя 18. Передача движения механизму намот50 ки и размотки материала и механизму накатывания материала в рулон осуществляется через редуктор 19, Устройство работает следующим образом. Рулон материала 3 подают на среде- 55 тво 4 поперечной резки материала. При прохождении его по смотровому столу 1 осуществляется просмотр и, 4 если имеются дефекты на поверхности материала, тут же устраняются оператором, после этого через отклоняющие валы 9 прижимного эксцентрика 13 валика 12 материал наматывается на вращающийся барабан 10 механизма намотки в рулон и размотки материала. После намотки материала на барабан 10 обгонная муфта 11 отключается с помощью концевого выключателя, а материал тыльной стороной заправляется у на подающий вал 14, через второй смотровой стол 2 для просмотра и устранения брака, затем материал подается под качающийся валик 15, закрепленный в эксцентриках 16, далее в оправки 8, которые находятся на скатывающих валах 17, где и происходит скатывание материала в рулон. Под контролем средства 6 для измерения длины,связанного цепной передачей с подающим валом 14, и концевого выключателя 18 (подключены к источнику переменного тока напряжением 6 В) при наматывании материапа в рулон электродвигатель 20, связанный с редуктором 19 через блок управления устройства, отключается. Предложенное устройство для браковки материала просто в эксплуатации, надежно в работе, снижает ручной труд, позволяет повысить производительность труда, улучшить качество продукции за счет двухсторонней разбраковки и ликвидации дефектов на материале. Ф о р м у л а и з о б р е т е н и я 1. Устройство для браковки текстильного материала, содержащее последовательно установленные по ходу движения материала столы для просмотра лицевой и изнаночной сторон материала, средство для измерения длины материала и механизм накатывания материала в рулон, о т л и ч а ю щ е е с я тем, что, с целью расширения технологической возможности, оно имеет последовательно установленные после стола для просмотра лицевой стороны материала средство для поперечной резки материала и механизм намотки в рулон и размотки отрезанного куска материала, состоящий из двух параллельно расположенных отклоняющих валов и установленного между ними барабана, имеющего приспособление зажима конца материала. 5 6 1567695 2. Устройство по п.1, о т л и с зазором для прохода материала и с ч а ю щ е е с я тем, чт,о приспособлевозможностью его прижима к барабану ние зажима конца материала содержит посредством эксцентриков. валик, расположенный вдоль барабана Составитель А.Романова Редактор О.Спесивых Техред Л.ОлиЙнык Корректор Т.Палец Заказ 1306 Тираж 409 Подписное ВКИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.8 д. 4/5 Производственно-издательский комбинат "Патент"» г%Ужгород, ул. Гагарина,101
