Бойова частина

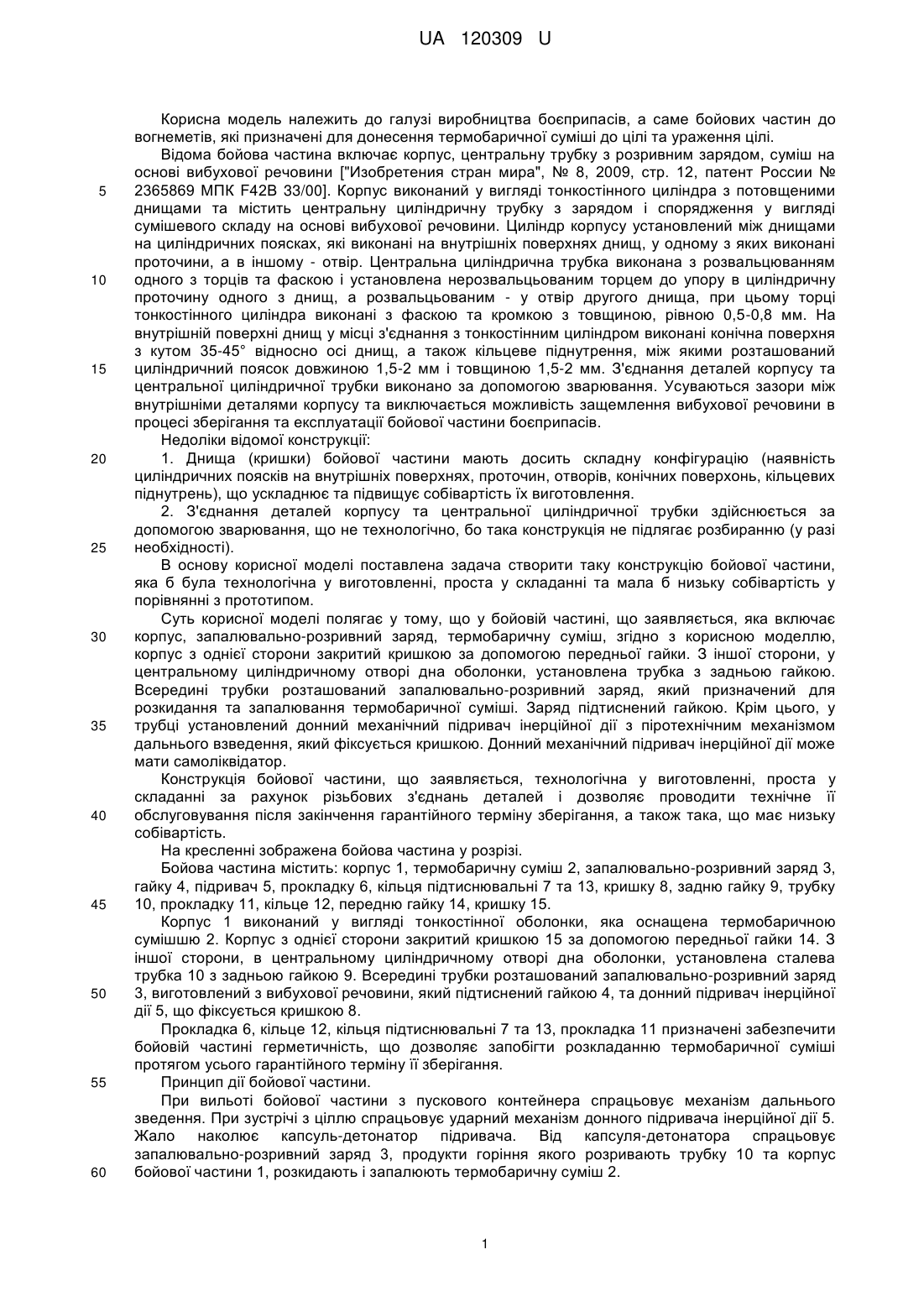

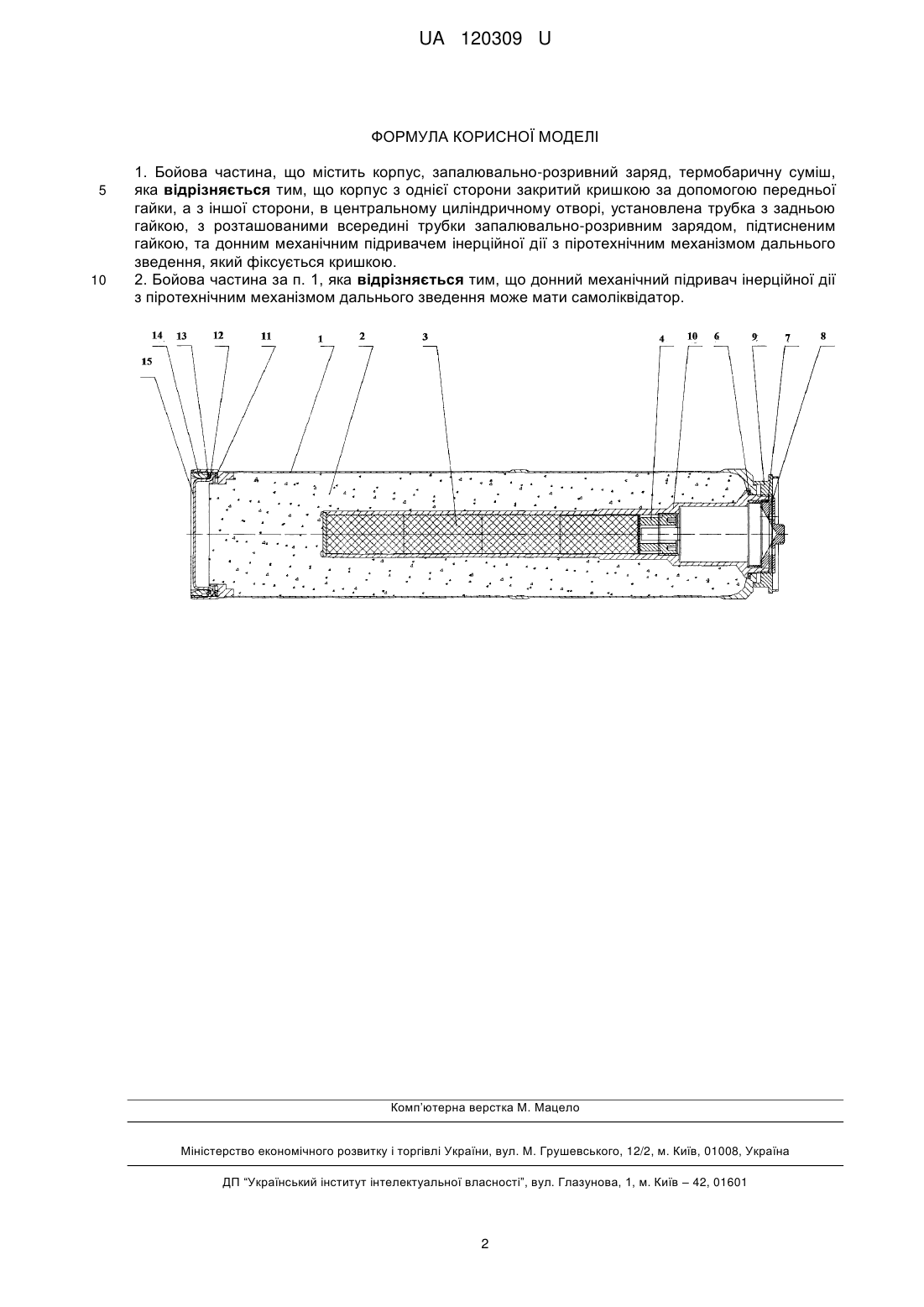

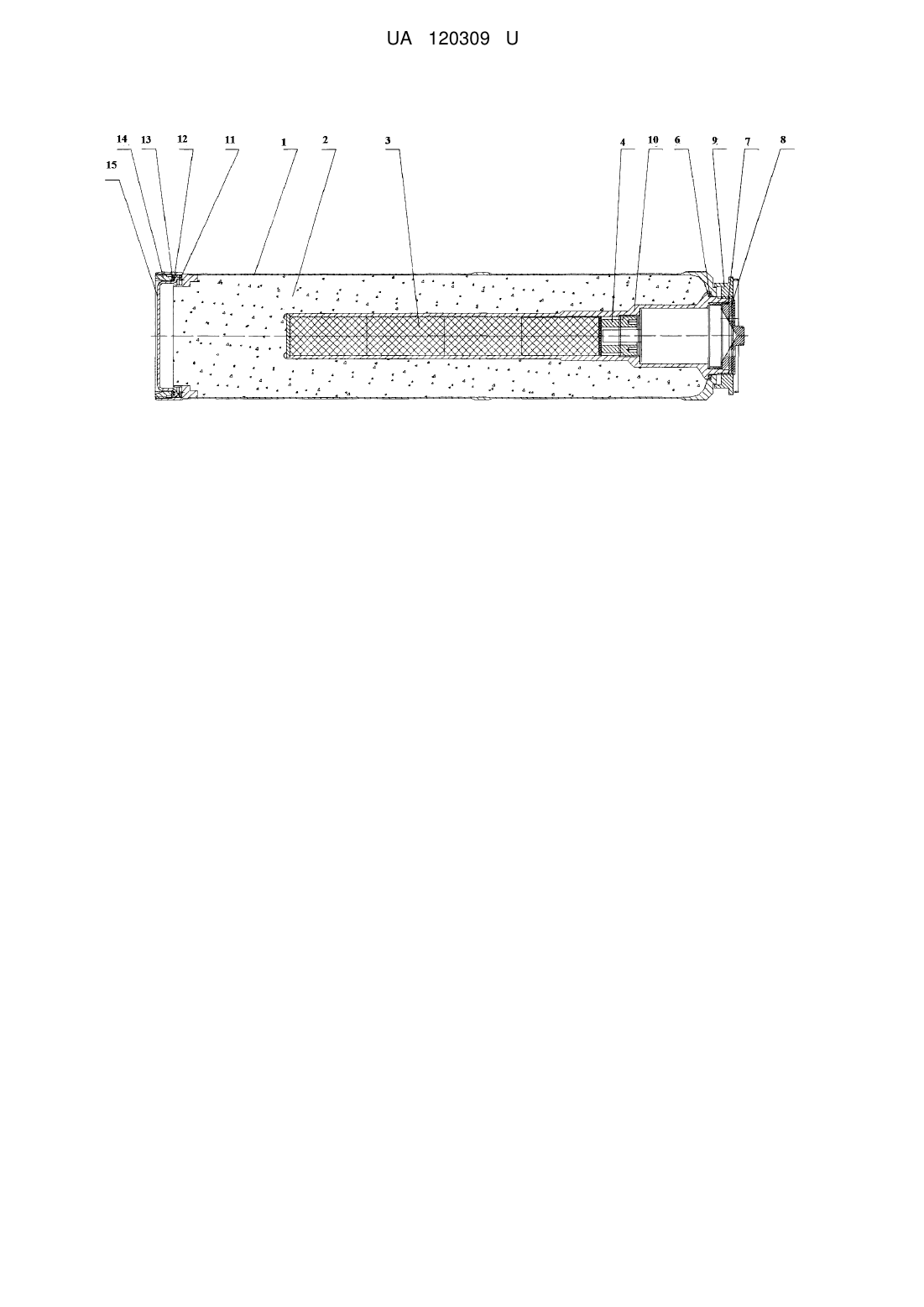

Реферат: UA 120309 U UA 120309 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі виробництва боєприпасів, а саме бойових частин до вогнеметів, які призначені для донесення термобаричної суміші до цілі та ураження цілі. Відома бойова частина включає корпус, центральну трубку з розривним зарядом, суміш на основі вибухової речовини ["Изобретения стран мира", № 8, 2009, стр. 12, патент России № 2365869 МПК F42В 33/00]. Корпус виконаний у вигляді тонкостінного циліндра з потовщеними днищами та містить центральну циліндричну трубку з зарядом і спорядження у вигляді сумішевого складу на основі вибухової речовини. Циліндр корпусу установлений між днищами на циліндричних поясках, які виконані на внутрішніх поверхнях днищ, у одному з яких виконані проточини, а в іншому - отвір. Центральна циліндрична трубка виконана з розвальцюванням одного з торців та фаскою і установлена нерозвальцьованим торцем до упору в циліндричну проточину одного з днищ, а розвальцьованим - у отвір другого днища, при цьому торці тонкостінного циліндра виконані з фаскою та кромкою з товщиною, рівною 0,5-0,8 мм. На внутрішній поверхні днищ у місці з'єднання з тонкостінним циліндром виконані конічна поверхня з кутом 35-45° відносно осі днищ, а також кільцеве піднутрення, між якими розташований циліндричний поясок довжиною 1,5-2 мм і товщиною 1,5-2 мм. З'єднання деталей корпусу та центральної циліндричної трубки виконано за допомогою зварювання. Усуваються зазори між внутрішніми деталями корпусу та виключається можливість защемлення вибухової речовини в процесі зберігання та експлуатації бойової частини боєприпасів. Недоліки відомої конструкції: 1. Днища (кришки) бойової частини мають досить складну конфігурацію (наявність циліндричних поясків на внутрішніх поверхнях, проточин, отворів, конічних поверхонь, кільцевих піднутрень), що ускладнює та підвищує собівартість їх виготовлення. 2. З'єднання деталей корпусу та центральної циліндричної трубки здійснюється за допомогою зварювання, що не технологічно, бо така конструкція не підлягає розбиранню (у разі необхідності). В основу корисної моделі поставлена задача створити таку конструкцію бойової частини, яка б була технологічна у виготовленні, проста у складанні та мала б низьку собівартість у порівнянні з прототипом. Суть корисної моделі полягає у тому, що у бойовій частині, що заявляється, яка включає корпус, запалювально-розривний заряд, термобаричну суміш, згідно з корисною моделлю, корпус з однієї сторони закритий кришкою за допомогою передньої гайки. З іншої сторони, у центральному циліндричному отворі дна оболонки, установлена трубка з задньою гайкою. Всередині трубки розташований запалювально-розривний заряд, який призначений для розкидання та запалювання термобаричної суміші. Заряд підтиснений гайкою. Крім цього, у трубці установлений донний механічний підривач інерційної дії з піротехнічним механізмом дальнього взведення, який фіксується кришкою. Донний механічний підривач інерційної дії може мати самоліквідатор. Конструкція бойової частини, що заявляється, технологічна у виготовленні, проста у складанні за рахунок різьбових з'єднань деталей і дозволяє проводити технічне її обслуговування після закінчення гарантійного терміну зберігання, а також така, що має низьку собівартість. На кресленні зображена бойова частина у розрізі. Бойова частина містить: корпус 1, термобаричну суміш 2, запалювально-розривний заряд 3, гайку 4, підривач 5, прокладку 6, кільця підтиснювальні 7 та 13, кришку 8, задню гайку 9, трубку 10, прокладку 11, кільце 12, передню гайку 14, кришку 15. Корпус 1 виконаний у вигляді тонкостінної оболонки, яка оснащена термобаричною сумішшю 2. Корпус з однієї сторони закритий кришкою 15 за допомогою передньої гайки 14. З іншої сторони, в центральному циліндричному отворі дна оболонки, установлена сталева трубка 10 з задньою гайкою 9. Всередині трубки розташований запалювально-розривний заряд 3, виготовлений з вибухової речовини, який підтиснений гайкою 4, та донний підривач інерційної дії 5, що фіксується кришкою 8. Прокладка 6, кільце 12, кільця підтиснювальні 7 та 13, прокладка 11 призначені забезпечити бойовій частині герметичність, що дозволяє запобігти розкладанню термобаричної суміші протягом усього гарантійного терміну її зберігання. Принцип дії бойової частини. При вильоті бойової частини з пускового контейнера спрацьовує механізм дальнього зведення. При зустрічі з ціллю спрацьовує ударний механізм донного підривача інерційної дії 5. Жало наколює капсуль-детонатор підривача. Від капсуля-детонатора спрацьовує запалювально-розривний заряд 3, продукти горіння якого розривають трубку 10 та корпус бойової частини 1, розкидають і запалюють термобаричну суміш 2. 1 UA 120309 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Бойова частина, що містить корпус, запалювально-розривний заряд, термобаричну суміш, яка відрізняється тим, що корпус з однієї сторони закритий кришкою за допомогою передньої гайки, а з іншої сторони, в центральному циліндричному отворі, установлена трубка з задньою гайкою, з розташованими всередині трубки запалювально-розривним зарядом, підтисненим гайкою, та донним механічним підривачем інерційної дії з піротехнічним механізмом дальнього зведення, який фіксується кришкою. 2. Бойова частина за п. 1, яка відрізняється тим, що донний механічний підривач інерційної дії з піротехнічним механізмом дальнього зведення може мати самоліквідатор. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
