Бойова частина снаряда

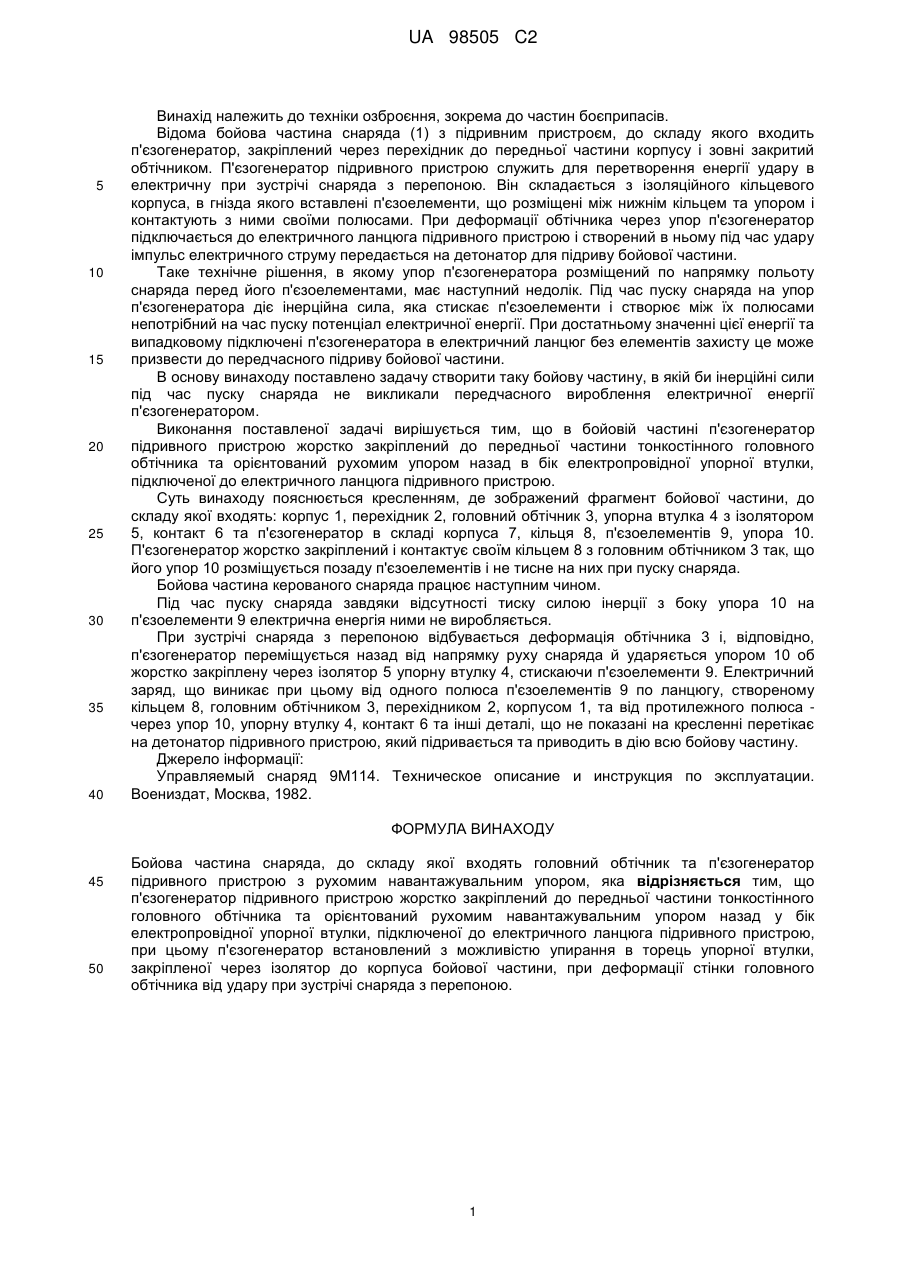

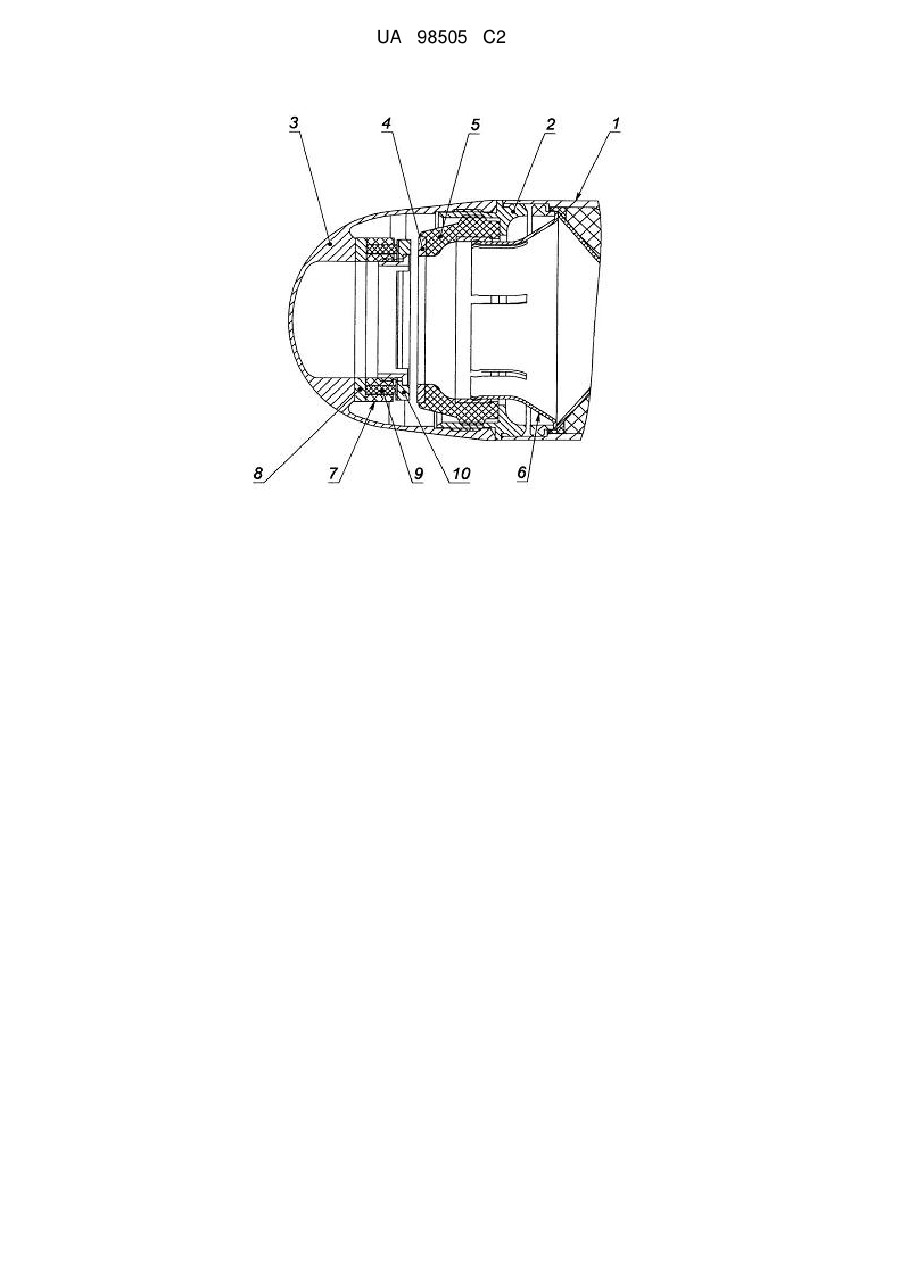

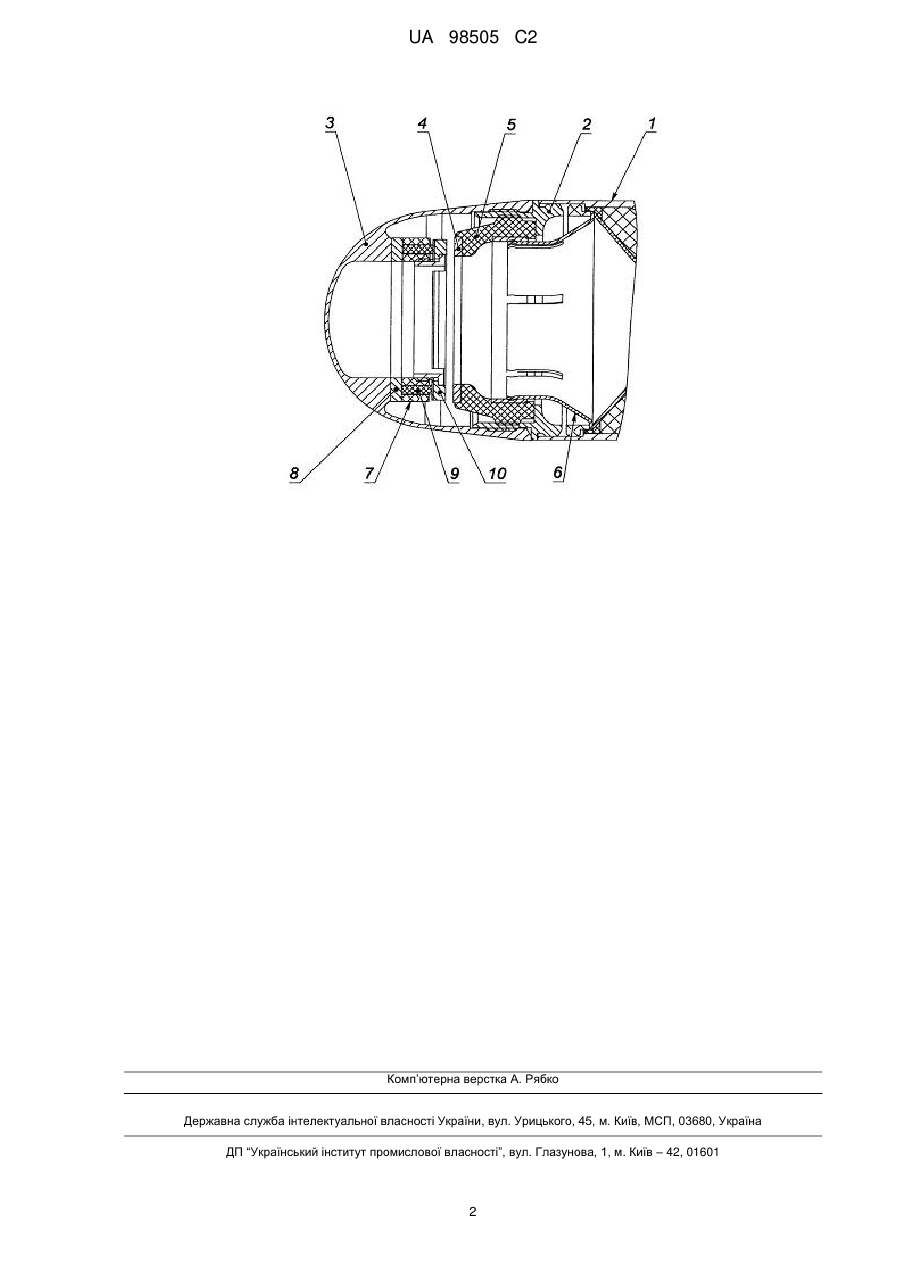

Реферат: Винахід належить до техніки озброєння, зокрема до частин боєприпасів. Бойова частина снаряда має у своєму складі п'єзогенератор підривного пристрою, який жорстко закріплений до передньої частини тонкостінного головного обтічника та орієнтований рухомим навантажувальним упором назад у бік електропровідної упорної втулки, підключеної до електричного ланцюга підривного пристрою. При цьому п'єзогенератор встановлений з можливістю упирання в торець упорної втулки, закріпленої через ізолятор до корпуса бойової частини, при деформації стінки головного обтічника від удару при зустрічі снаряда з перепоною. Технічний результат полягає в запобіганні під час пуску снаряда створення тиску силами інерції від допоміжних деталей на п'єзоелементи. UA 98505 C2 (12) UA 98505 C2 UA 98505 C2 5 10 15 20 25 30 35 40 Винахід належить до техніки озброєння, зокрема до частин боєприпасів. Відома бойова частина снаряда (1) з підривним пристроєм, до складу якого входить п'єзогенератор, закріплений через перехідник до передньої частини корпусу і зовні закритий обтічником. П'єзогенератор підривного пристрою служить для перетворення енергії удару в електричну при зустрічі снаряда з перепоною. Він складається з ізоляційного кільцевого корпуса, в гнізда якого вставлені п'єзоелементи, що розміщені між нижнім кільцем та упором і контактують з ними своїми полюсами. При деформації обтічника через упор п'єзогенератор підключається до електричного ланцюга підривного пристрою і створений в ньому під час удару імпульс електричного струму передається на детонатор для підриву бойової частини. Таке технічне рішення, в якому упор п'єзогенератора розміщений по напрямку польоту снаряда перед його п'єзоелементами, має наступний недолік. Під час пуску снаряда на упор п'єзогенератора діє інерційна сила, яка стискає п'єзоелементи і створює між їх полюсами непотрібний на час пуску потенціал електричної енергії. При достатньому значенні цієї енергії та випадковому підключені п'єзогенератора в електричний ланцюг без елементів захисту це може призвести до передчасного підриву бойової частини. В основу винаходу поставлено задачу створити таку бойову частину, в якій би інерційні сили під час пуску снаряда не викликали передчасного вироблення електричної енергії п'єзогенератором. Виконання поставленої задачі вирішується тим, що в бойовій частині п'єзогенератор підривного пристрою жорстко закріплений до передньої частини тонкостінного головного обтічника та орієнтований рухомим упором назад в бік електропровідної упорної втулки, підключеної до електричного ланцюга підривного пристрою. Суть винаходу пояснюється кресленням, де зображений фрагмент бойової частини, до складу якої входять: корпус 1, перехідник 2, головний обтічник 3, упорна втулка 4 з ізолятором 5, контакт 6 та п'єзогенератор в складі корпуса 7, кільця 8, п'єзоелементів 9, упора 10. П'єзогенератор жорстко закріплений і контактує своїм кільцем 8 з головним обтічником 3 так, що його упор 10 розміщується позаду п'єзоелементів і не тисне на них при пуску снаряда. Бойова частина керованого снаряда працює наступним чином. Під час пуску снаряда завдяки відсутності тиску силою інерції з боку упора 10 на п'єзоелементи 9 електрична енергія ними не виробляється. При зустрічі снаряда з перепоною відбувається деформація обтічника 3 і, відповідно, п'єзогенератор переміщується назад від напрямку руху снаряда й ударяється упором 10 об жорстко закріплену через ізолятор 5 упорну втулку 4, стискаючи п'єзоелементи 9. Електричний заряд, що виникає при цьому від одного полюса п'єзоелементів 9 по ланцюгу, створеному кільцем 8, головним обтічником 3, перехідником 2, корпусом 1, та від протилежного полюса через упор 10, упорну втулку 4, контакт 6 та інші деталі, що не показані на кресленні перетікає на детонатор підривного пристрою, який підривається та приводить в дію всю бойову частину. Джерело інформації: Управляемый снаряд 9М114. Техническое описание и инструкция по эксплуатации. Воениздат, Москва, 1982. ФОРМУЛА ВИНАХОДУ 45 50 Бойова частина снаряда, до складу якої входять головний обтічник та п'єзогенератор підривного пристрою з рухомим навантажувальним упором, яка відрізняється тим, що п'єзогенератор підривного пристрою жорстко закріплений до передньої частини тонкостінного головного обтічника та орієнтований рухомим навантажувальним упором назад у бік електропровідної упорної втулки, підключеної до електричного ланцюга підривного пристрою, при цьому п'єзогенератор встановлений з можливістюупирання в торець упорної втулки, закріпленої через ізолятор до корпуса бойової частини, при деформації стінки головного обтічника від удару при зустрічі снаряда з перепоною. 1 UA 98505 C2 Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
