Спосіб виготовлення гладких льодяних труб методом лиття

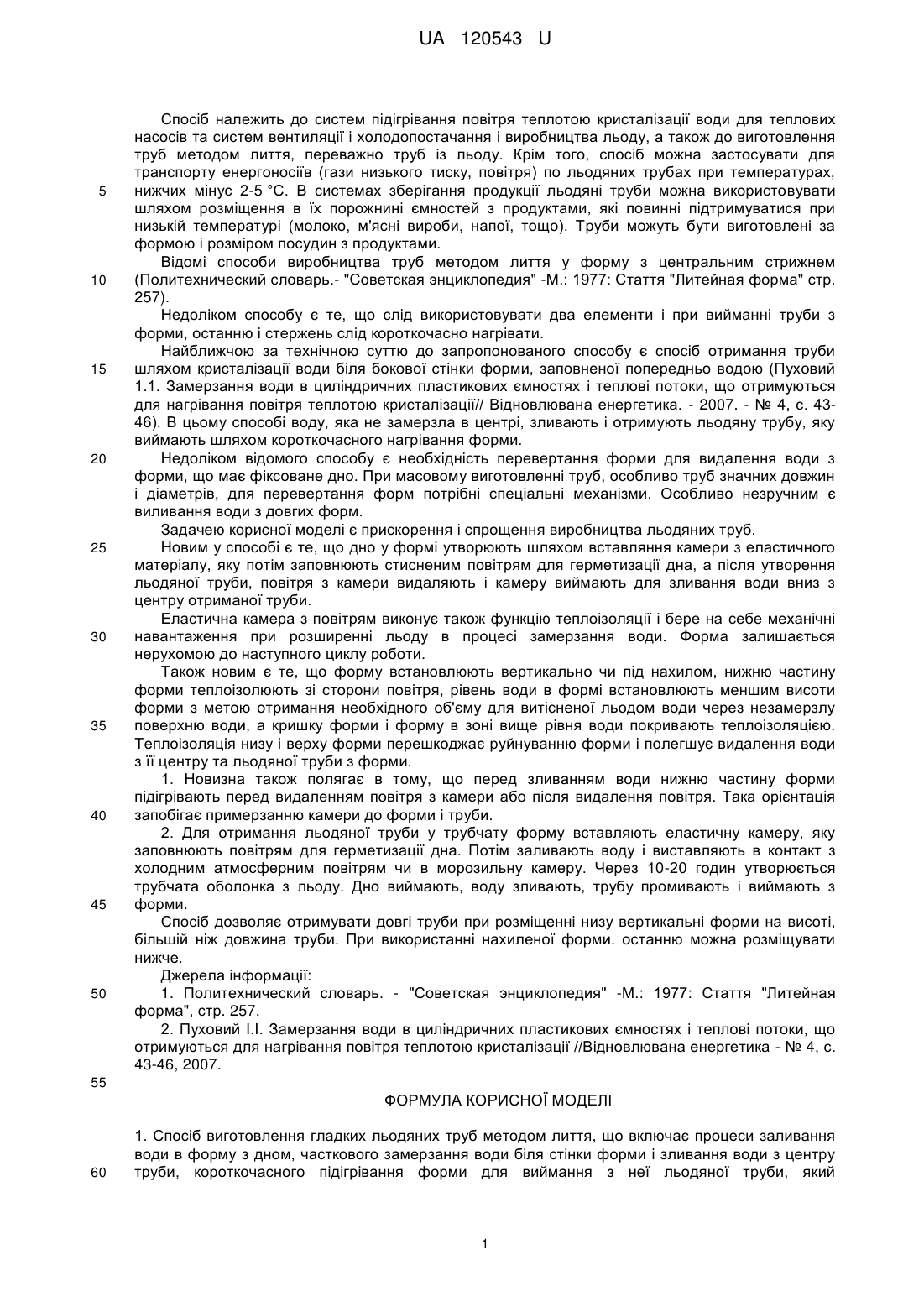

Реферат: Спосіб виготовлення гладких льодяних труб методом лиття включає процеси заливання води в форму з дном, часткового замерзання води біля стінки форми і зливання води з центру труби, короткочасного підігрівання форми для виймання з неї льодяної труби. Дно у формі утворюють шляхом вставляння камери з еластичного матеріалу, яку потім заповнюють стисненим повітрям для герметизації дна, а після утворення льодяної труби, повітря з камери видаляють і камеру виймають для зливання води вниз з центру отриманої труби. UA 120543 U (12) UA 120543 U UA 120543 U 5 10 15 20 25 30 35 40 45 50 Спосіб належить до систем підігрівання повітря теплотою кристалізації води для теплових насосів та систем вентиляції і холодопостачання і виробництва льоду, а також до виготовлення труб методом лиття, переважно труб із льоду. Крім того, спосіб можна застосувати для транспорту енергоносіїв (гази низького тиску, повітря) по льодяних трубах при температурах, нижчих мінус 2-5 °C. В системах зберігання продукції льодяні труби можна використовувати шляхом розміщення в їх порожнині ємностей з продуктами, які повинні підтримуватися при низькій температурі (молоко, м'ясні вироби, напої, тощо). Труби можуть бути виготовлені за формою і розміром посудин з продуктами. Відомі способи виробництва труб методом лиття у форму з центральним стрижнем (Политехнический словарь.- "Советская энциклопедия" -М.: 1977: Стаття "Литейная форма" стр. 257). Недоліком способу є те, що слід використовувати два елементи і при вийманні труби з форми, останню і стержень слід короткочасно нагрівати. Найближчою за технічною суттю до запропонованого способу є спосіб отримання труби шляхом кристалізації води біля бокової стінки форми, заповненої попередньо водою (Пуховий 1.1. Замерзання води в циліндричних пластикових ємностях і теплові потоки, що отримуються для нагрівання повітря теплотою кристалізації// Відновлювана енергетика. - 2007. - № 4, с. 4346). В цьому способі воду, яка не замерзла в центрі, зливають і отримують льодяну трубу, яку виймають шляхом короткочасного нагрівання форми. Недоліком відомого способу є необхідність перевертання форми для видалення води з форми, що має фіксоване дно. При масовому виготовленні труб, особливо труб значних довжин і діаметрів, для перевертання форм потрібні спеціальні механізми. Особливо незручним є виливання води з довгих форм. Задачею корисної моделі є прискорення і спрощення виробництва льодяних труб. Новим у способі є те, що дно у формі утворюють шляхом вставляння камери з еластичного матеріалу, яку потім заповнюють стисненим повітрям для герметизації дна, а після утворення льодяної труби, повітря з камери видаляють і камеру виймають для зливання води вниз з центру отриманої труби. Еластична камера з повітрям виконує також функцію теплоізоляції і бере на себе механічні навантаження при розширенні льоду в процесі замерзання води. Форма залишається нерухомою до наступного циклу роботи. Також новим є те, що форму встановлюють вертикально чи під нахилом, нижню частину форми теплоізолюють зі сторони повітря, рівень води в формі встановлюють меншим висоти форми з метою отримання необхідного об'єму для витісненої льодом води через незамерзлу поверхню води, а кришку форми і форму в зоні вище рівня води покривають теплоізоляцією. Теплоізоляція низу і верху форми перешкоджає руйнуванню форми і полегшує видалення води з її центру та льодяної труби з форми. 1. Новизна також полягає в тому, що перед зливанням води нижню частину форми підігрівають перед видаленням повітря з камери або після видалення повітря. Така орієнтація запобігає примерзанню камери до форми і труби. 2. Для отримання льодяної труби у трубчату форму вставляють еластичну камеру, яку заповнюють повітрям для герметизації дна. Потім заливають воду і виставляють в контакт з холодним атмосферним повітрям чи в морозильну камеру. Через 10-20 годин утворюється трубчата оболонка з льоду. Дно виймають, воду зливають, трубу промивають і виймають з форми. Спосіб дозволяє отримувати довгі труби при розміщенні низу вертикальні форми на висоті, більшій ніж довжина труби. При використанні нахиленої форми. останню можна розміщувати нижче. Джерела інформації: 1. Политехнический словарь. - "Советская энциклопедия" -М.: 1977: Стаття "Литейная форма", стр. 257. 2. Пуховий I.I. Замерзання води в циліндричних пластикових ємностях і теплові потоки, що отримуються для нагрівання повітря теплотою кристалізації //Відновлювана енергетика - № 4, с. 43-46, 2007. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Спосіб виготовлення гладких льодяних труб методом лиття, що включає процеси заливання води в форму з дном, часткового замерзання води біля стінки форми і зливання води з центру труби, короткочасного підігрівання форми для виймання з неї льодяної труби, який 1 UA 120543 U 5 10 відрізняється тим, що дно у формі утворюють шляхом вставляння камери з еластичного матеріалу, яку потім заповнюють стисненим повітрям для герметизації дна, а після утворення льодяної труби, повітря з камери видаляють і камеру виймають для зливання води вниз з центру отриманої труби. 2. Спосіб за п. 1, який відрізняється тим, що форму встановлюють вертикально чи під нахилом нижню частину форми теплоізолюють зі сторони повітря, рівень води в формі встановлюють меншим висоти форми з метою отримання необхідного об'єму для витісненої льодом води через незамерзлу поверхню води, а кришку форми і форму в зоні вище рівня води покривають теплоізоляцією. 3. Спосіб за п. 1 або 2, який відрізняється тим, що перед зливанням води нижню частину форми підігрівають перед видаленням повітря з камери або після видалення повітря. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
