Сонячна теплова установка

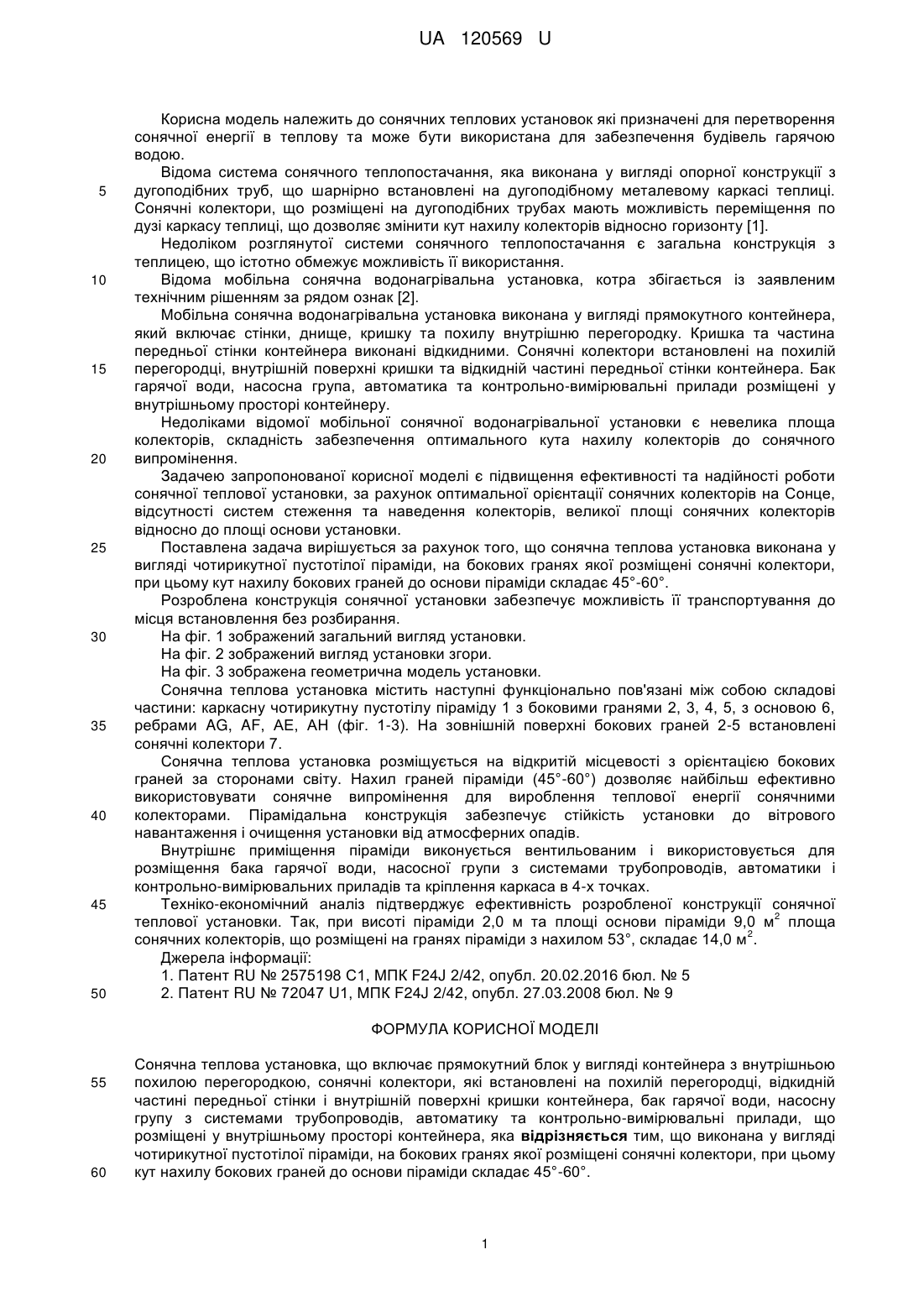

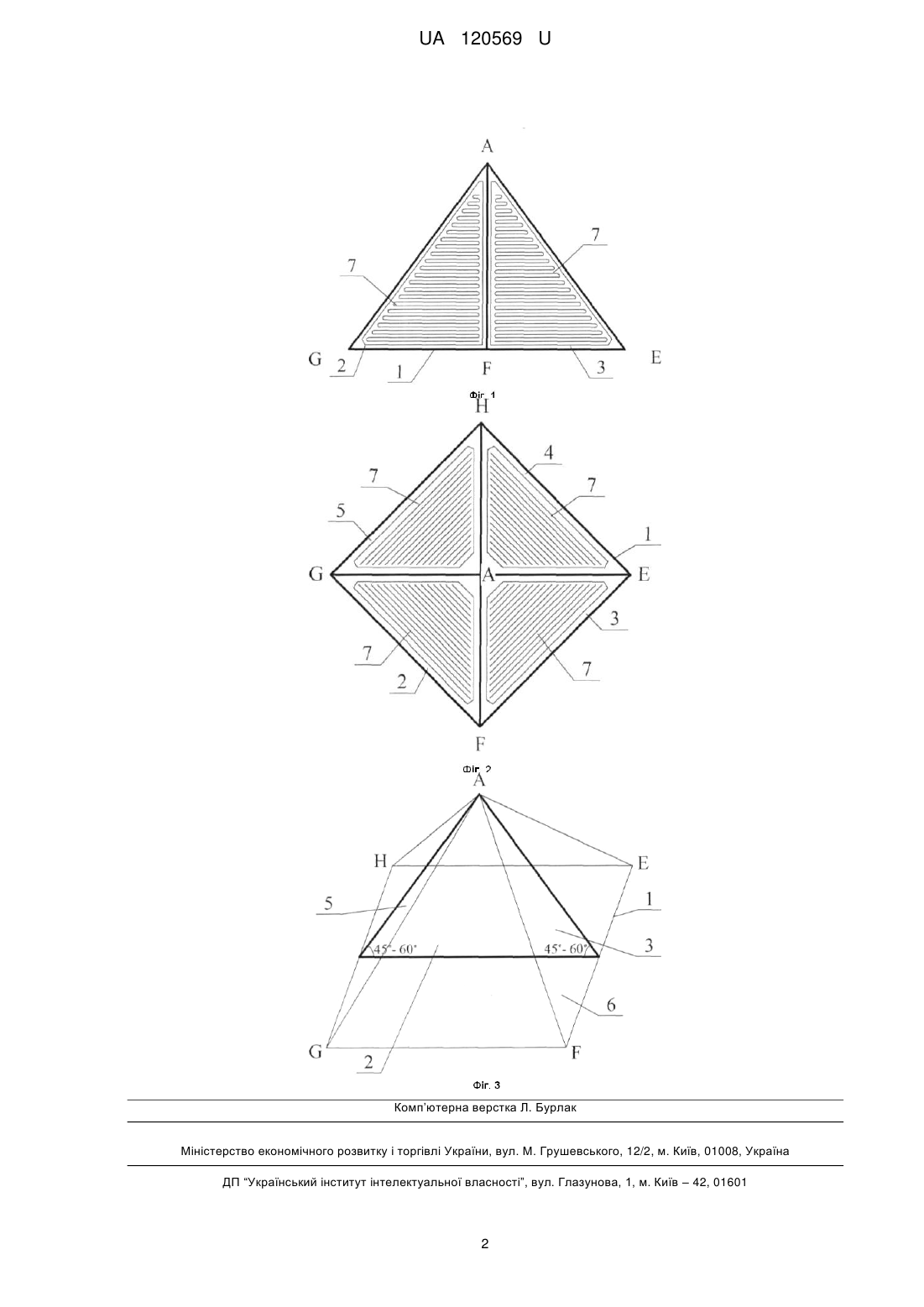

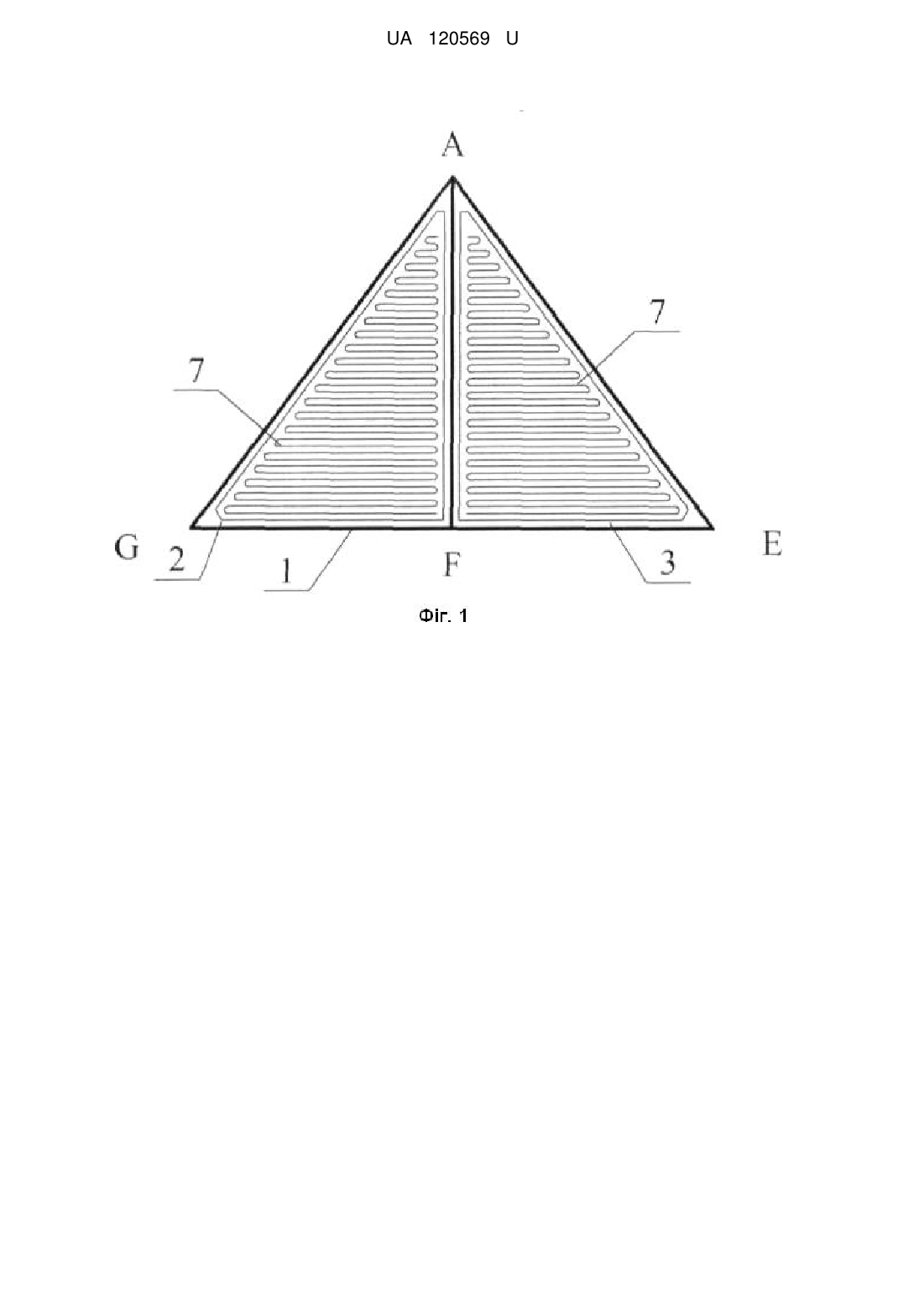

Реферат: Сонячна теплова установка включає прямокутний блок у вигляді контейнера з внутрішньою похилою перегородкою, сонячні колектори, які встановлені на похилій перегородці, відкидній частині передній стінці і внутрішній поверхні кришки контейнера, бак гарячої води, насосну групу з системами трубопроводів, автоматику та контрольно-вимірювальні прилади, що розміщені у внутрішньому просторі контейнера. Установка виконана у вигляді чотирикутної пустотілої піраміди, на бокових гранях якої розміщені сонячні колектори. Кут нахилу бокових граней до основи піраміди складає 45°-60°. UA 120569 U (12) UA 120569 U UA 120569 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сонячних теплових установок які призначені для перетворення сонячної енергії в теплову та може бути використана для забезпечення будівель гарячою водою. Відома система сонячного теплопостачання, яка виконана у вигляді опорної конструкції з дугоподібних труб, що шарнірно встановлені на дугоподібному металевому каркасі теплиці. Сонячні колектори, що розміщені на дугоподібних трубах мають можливість переміщення по дузі каркасу теплиці, що дозволяє змінити кут нахилу колекторів відносно горизонту [1]. Недоліком розглянутої системи сонячного теплопостачання є загальна конструкція з теплицею, що істотно обмежує можливість її використання. Відома мобільна сонячна водонагрівальна установка, котра збігається із заявленим технічним рішенням за рядом ознак [2]. Мобільна сонячна водонагрівальна установка виконана у вигляді прямокутного контейнера, який включає стінки, днище, кришку та похилу внутрішню перегородку. Кришка та частина передньої стінки контейнера виконані відкидними. Сонячні колектори встановлені на похилій перегородці, внутрішній поверхні кришки та відкидній частині передньої стінки контейнера. Бак гарячої води, насосна група, автоматика та контрольно-вимірювальні прилади розміщені у внутрішньому просторі контейнеру. Недоліками відомої мобільної сонячної водонагрівальної установки є невелика площа колекторів, складність забезпечення оптимального кута нахилу колекторів до сонячного випромінення. Задачею запропонованої корисної моделі є підвищення ефективності та надійності роботи сонячної теплової установки, за рахунок оптимальної орієнтації сонячних колекторів на Сонце, відсутності систем стеження та наведення колекторів, великої площі сонячних колекторів відносно до площі основи установки. Поставлена задача вирішується за рахунок того, що сонячна теплова установка виконана у вигляді чотирикутної пустотілої піраміди, на бокових гранях якої розміщені сонячні колектори, при цьому кут нахилу бокових граней до основи піраміди складає 45°-60°. Розроблена конструкція сонячної установки забезпечує можливість її транспортування до місця встановлення без розбирання. На фіг. 1 зображений загальний вигляд установки. На фіг. 2 зображений вигляд установки згори. На фіг. 3 зображена геометрична модель установки. Сонячна теплова установка містить наступні функціонально пов'язані між собою складові частини: каркасну чотирикутну пустотілу піраміду 1 з боковими гранями 2, 3, 4, 5, з основою 6, ребрами AG, AF, АЕ, АН (фіг. 1-3). На зовнішній поверхні бокових граней 2-5 встановлені сонячні колектори 7. Сонячна теплова установка розміщується на відкритій місцевості з орієнтацією бокових граней за сторонами світу. Нахил граней піраміди (45°-60°) дозволяє найбільш ефективно використовувати сонячне випромінення для вироблення теплової енергії сонячними колекторами. Пірамідальна конструкція забезпечує стійкість установки до вітрового навантаження і очищення установки від атмосферних опадів. Внутрішнє приміщення піраміди виконується вентильованим і використовується для розміщення бака гарячої води, насосної групи з системами трубопроводів, автоматики і контрольно-вимірювальних приладів та кріплення каркаса в 4-х точках. Техніко-економічний аналіз підтверджує ефективність розробленої конструкції сонячної 2 теплової установки. Так, при висоті піраміди 2,0 м та площі основи піраміди 9,0 м площа 2 сонячних колекторів, що розміщені на гранях піраміди з нахилом 53°, складає 14,0 м . Джерела інформації: 1. Патент RU № 2575198 С1, МПК F24J 2/42, опубл. 20.02.2016 бюл. № 5 2. Патент RU № 72047 U1, МПК F24J 2/42, опубл. 27.03.2008 бюл. № 9 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Сонячна теплова установка, що включає прямокутний блок у вигляді контейнера з внутрішньою похилою перегородкою, сонячні колектори, які встановлені на похилій перегородці, відкидній частині передньої стінки і внутрішній поверхні кришки контейнера, бак гарячої води, насосну групу з системами трубопроводів, автоматику та контрольно-вимірювальні прилади, що розміщені у внутрішньому просторі контейнера, яка відрізняється тим, що виконана у вигляді чотирикутної пустотілої піраміди, на бокових гранях якої розміщені сонячні колектори, при цьому кут нахилу бокових граней до основи піраміди складає 45°-60°. 1 UA 120569 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
