Сонячна енергетична установка

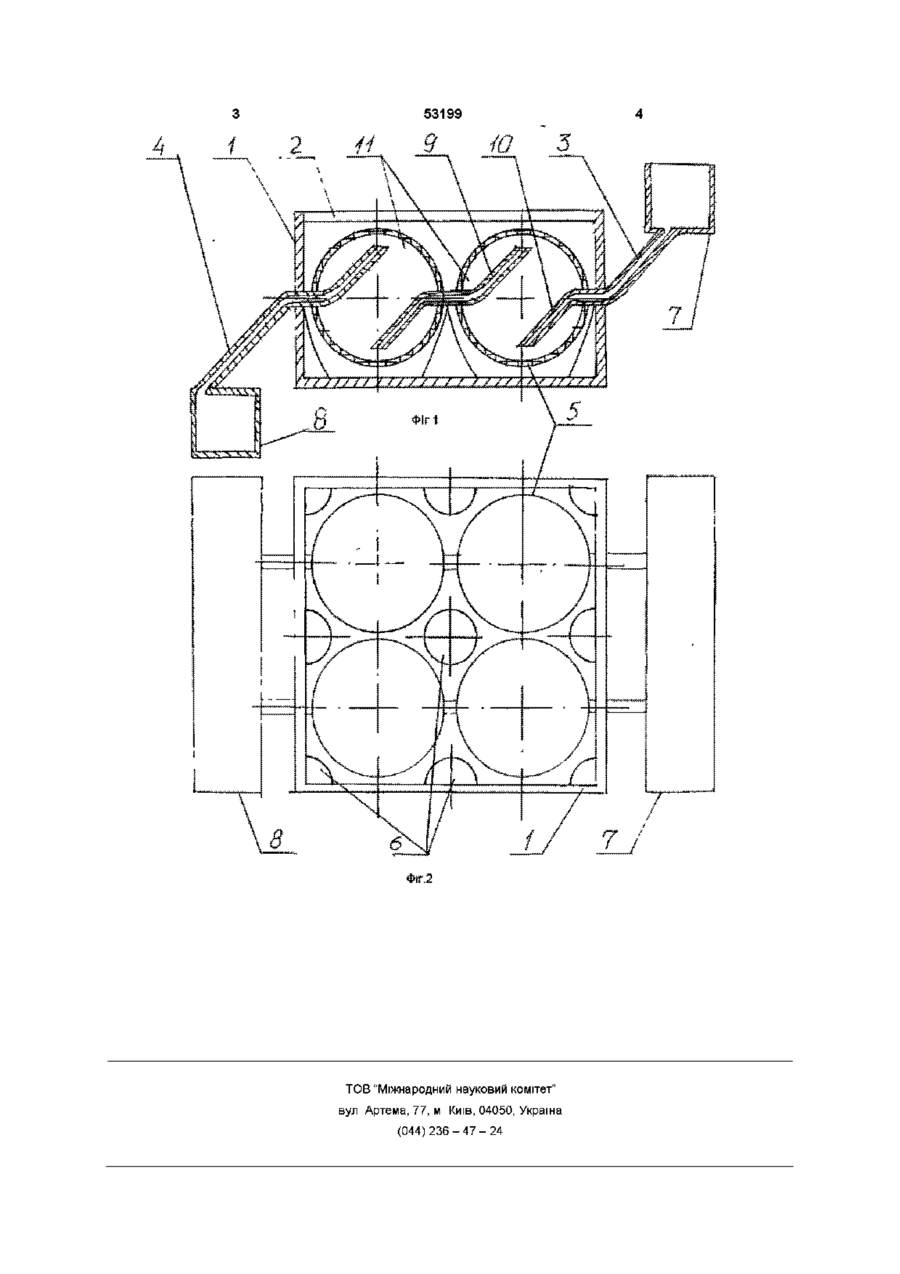

Сонячна енергетична установка, що містить розташовані у корпусі канали для теплоносія, яка відрізняється тим, що як канали для теплоносія застосовані кулі з геліоконцентраторами, розташованими в корпусі у центрі міжкульового простору Винахід відноситься до енергетичних установок, а більш конкретно - до сонячного тепло- та хладопостачання Відомо сонячна енергетична установка, [Системы солнечного тепло- и хладоснабжения /Р Р Авезов, М А Барский-Зорин, И М Васильєва и др , Под Ред Э В Сарнацкого и С А Чистовича, - М Стройиздат, 1990-328 с ил], яка містить розташовані у корпусі канали для теплоносія Ця сонячна енергетична установка обрана за прототип Недоліком прототипу є невисока питома енерговіддача з одиниці площини та низький відсоток використання сонячної енергії В основу винаходу поставлено задачу удосконалення сонячної енергетичної установки шляхом того, що як канали для теплоносія застосовано кулі з геліоконцентраторами, що забезпечить підвищення питомої енерговіддачі та відсотка використання сонячної енергії Поставлена задача досягається тим, що в сонячній енергетичній установці, яка містить розташовані у корпусі канали для теплоносія згідно з винаходом, як канали для теплоносія застосовано кулі з геліоконцентраторами, що забезпечує підвищення питомої енерговіддачі та відсотка використання сонячной енергії, і це дає змогу реалізувати необхідну потужність, використовуючі меншу площу Суть винаходу пояснюється кресленням, де на фіг 1 зображено сонячну енергетичну установку, головний вид, а на фіг 2 - теж саме, вид зверху Сонячна енергетична установка містить корпус 1 з захисною кришкою 2, у корпусі 1 на опорахтрубах 3 та 4 знаходяться кулі 5 В центрі міжкульового простору розміщено геліоконцентратори 6 Опори-труби 3 та 4 з'єднані з резервуарами 7 та 8 Внутрішній простір куль 5 з'єднано між собою трубами 9 Опори-труби 3 та 4 з'єднано з внутрішнім простіром куль 5 трубою 10 У резервуарах 7 та 8, внутрішньому просторі куль 5, трубах 9 та 10 знаходиться теплоносій 11 Сонячна енергетична установка транспортного засобу працює наступним чином Сонячні промені падають на поверхню корпуса 1, проходять крізь захисну кришку 2 і потрапляють на верхню частину куль 5, та, минаючі міжкульовий простір, на геліоконцентратори 6 На геліоконцентраторах 6 випромінювання посилюється і посилається на нижній бік куль 5 Під ВПЛИВОМ СОНЯЧНОГО випромінювання у кулях 5 відбувається нагрівання теплоносія 11, який поступово переміщується з резервуару 7 по опорах-трубах 3 та трубах 10 до внутрішнього простору куль 5, далі по трубах 9 до іншого внутрішнього простіру куль 5 3 останніх куль 5 теплоносій 11 по трубах 10 та опорах-трубах 4 поступає до резервуару 8 Переваги даного технічного рішення - підвищюється питома енерговіддача, - збільшується відсоток використання сонячної енергії, - зменшується площа поверхні сонячної батареї в декілька разів со Ю 53199 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
