Спосіб приймання ам та чm сигналів однотрактовим чм приймачем

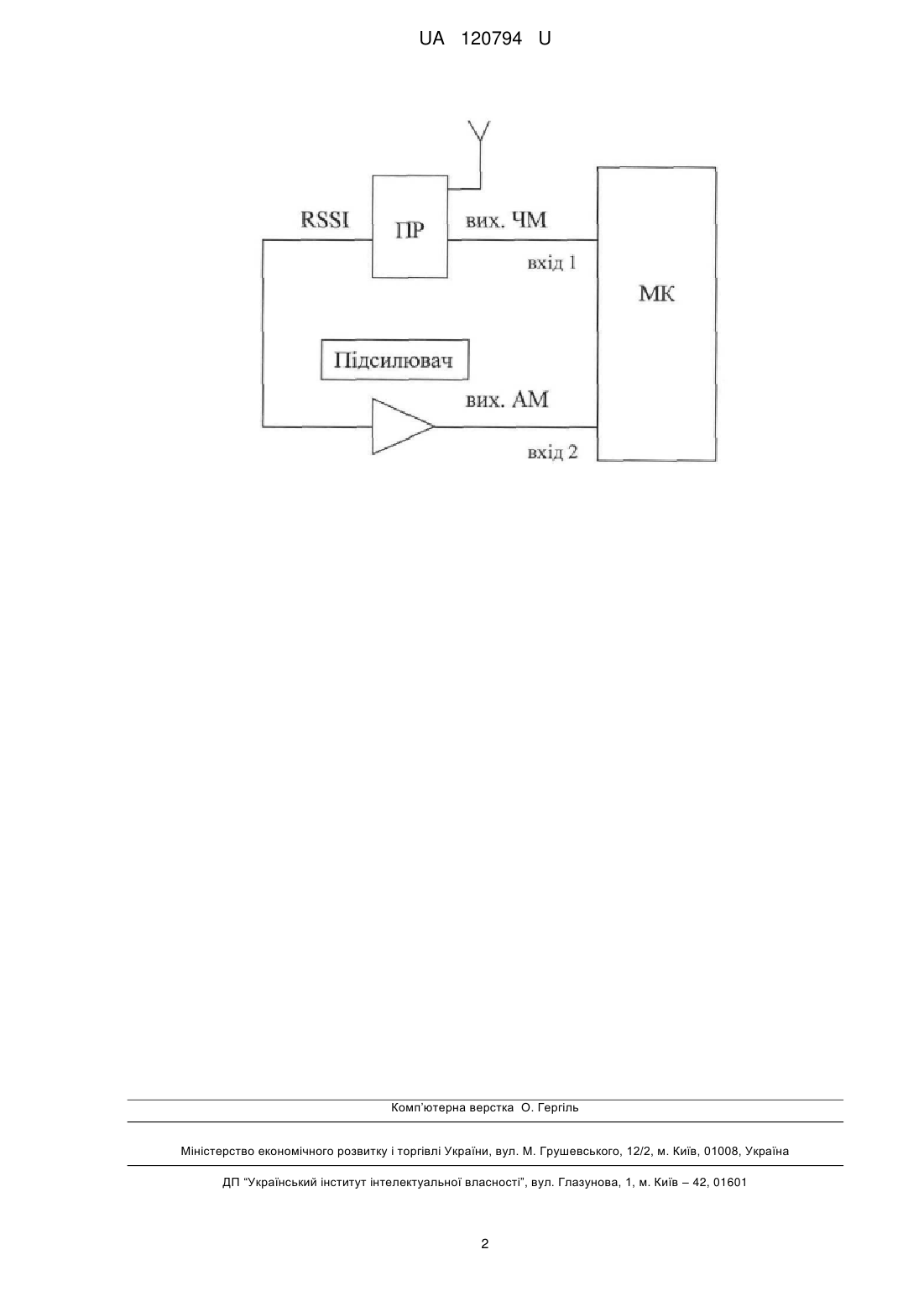

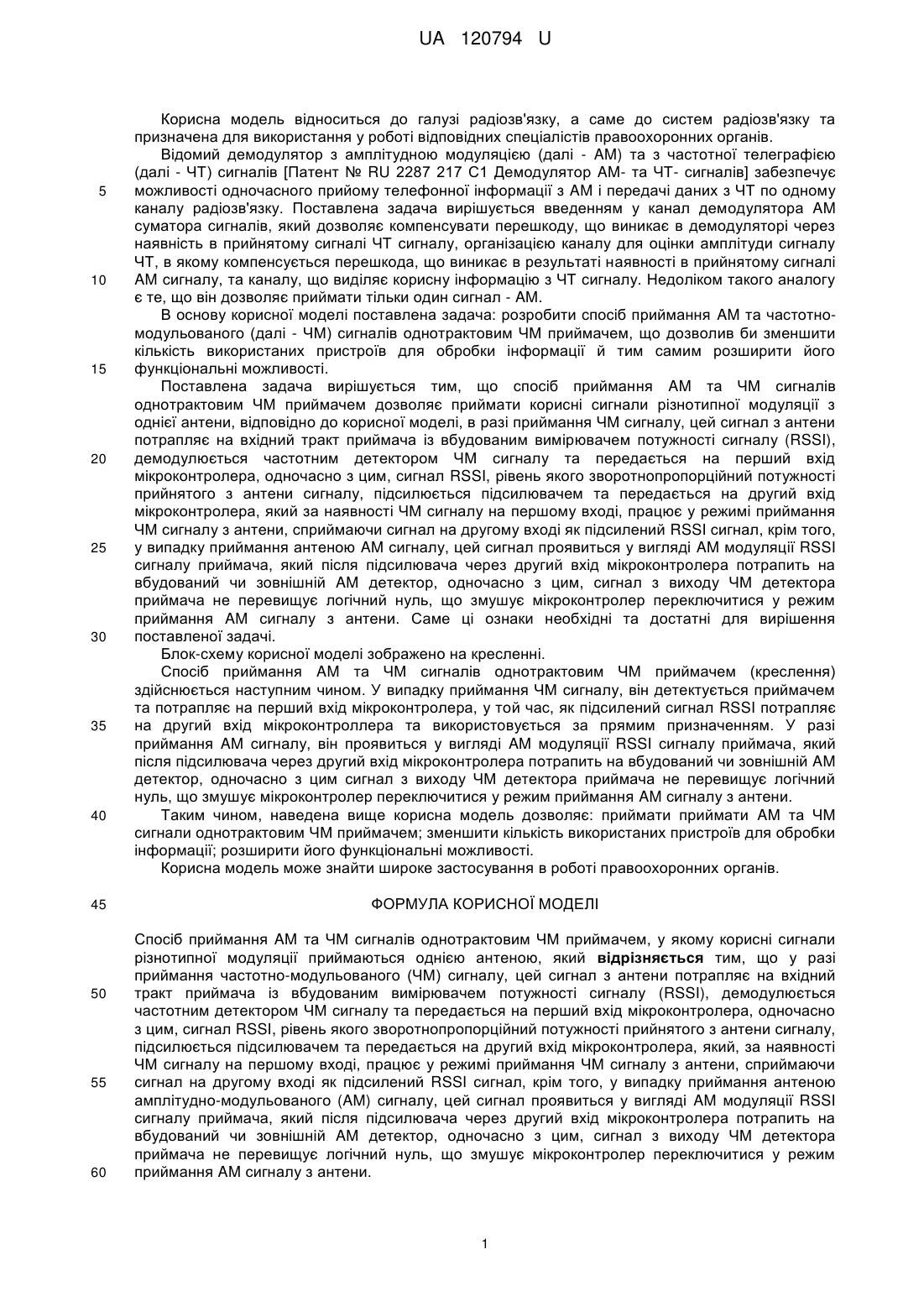

Реферат: Спосіб приймання AM та ЧМ сигналів однотрактовим ЧМ приймачем, у якому корисні сигнали різнотипної модуляції приймаються однією антеною. У разі приймання частотно-модульованого (ЧМ) сигналу, цей сигнал з антени потрапляє на вхідний тракт приймача із вбудованим вимірювачем потужності сигналу (RSSI), демодулюється частотним детектором ЧМ сигналу та передається на перший вхід мікроконтролера. Одночасно з цим, сигнал RSSI, рівень якого зворотньопропорційний потужності прийнятого з антени сигналу, підсилюється підсилювачем та передається на другий вхід мікроконтролера, який за наявності ЧМ сигналу на першому вході, працює у режимі приймання ЧМ сигналу з антени, сприймаючи сигнал на другому вході як підсилений RSSI сигнал. У випадку приймання антеною амплітудно-модульованого (AM) сигналу, цей сигнал проявиться у вигляді AM модуляції RSSI сигналу приймача, який після підсилювача через другий вхід мікроконтролера потрапить на вбудований чи зовнішній AM детектор. Сигнал з виходу ЧМ детектора приймача не перевищує логічний нуль, що змушує мікроконтролер переключитися у режим приймання AM сигналу з антени. UA 120794 U (12) UA 120794 U UA 120794 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель відноситься до галузі радіозв'язку, а саме до систем радіозв'язку та призначена для використання у роботі відповідних спеціалістів правоохоронних органів. Відомий демодулятор з амплітудною модуляцією (далі - AM) та з частотної телеграфією (далі - ЧТ) сигналів [Патент № RU 2287 217 С1 Демодулятор AM- та ЧТ- сигналів] забезпечує можливості одночасного прийому телефонної інформації з AM і передачі даних з ЧТ по одному каналу радіозв'язку. Поставлена задача вирішується введенням у канал демодулятора AM суматора сигналів, який дозволяє компенсувати перешкоду, що виникає в демодуляторі через наявність в прийнятому сигналі ЧТ сигналу, організацією каналу для оцінки амплітуди сигналу ЧТ, в якому компенсується перешкода, що виникає в результаті наявності в прийнятому сигналі AM сигналу, та каналу, що виділяє корисну інформацію з ЧТ сигналу. Недоліком такого аналогу є те, що він дозволяє приймати тільки один сигнал - AM. В основу корисної моделі поставлена задача: розробити спосіб приймання AM та частотномодульованого (далі - ЧМ) сигналів однотрактовим ЧМ приймачем, що дозволив би зменшити кількість використаних пристроїв для обробки інформації й тим самим розширити його функціональні можливості. Поставлена задача вирішується тим, що спосіб приймання AM та ЧМ сигналів однотрактовим ЧМ приймачем дозволяє приймати корисні сигнали різнотипної модуляції з однієї антени, відповідно до корисної моделі, в разі приймання ЧМ сигналу, цей сигнал з антени потрапляє на вхідний тракт приймача із вбудованим вимірювачем потужності сигналу (RSSI), демодулюється частотним детектором ЧМ сигналу та передається на перший вхід мікроконтролера, одночасно з цим, сигнал RSSI, рівень якого зворотнопропорційний потужності прийнятого з антени сигналу, підсилюється підсилювачем та передається на другий вхід мікроконтролера, який за наявності ЧМ сигналу на першому вході, працює у режимі приймання ЧМ сигналу з антени, сприймаючи сигнал на другому вході як підсилений RSSI сигнал, крім того, у випадку приймання антеною AM сигналу, цей сигнал проявиться у вигляді AM модуляції RSSI сигналу приймача, який після підсилювача через другий вхід мікроконтролера потрапить на вбудований чи зовнішній AM детектор, одночасно з цим, сигнал з виходу ЧМ детектора приймача не перевищує логічний нуль, що змушує мікроконтролер переключитися у режим приймання AM сигналу з антени. Саме ці ознаки необхідні та достатні для вирішення поставленої задачі. Блок-схему корисної моделі зображено на кресленні. Спосіб приймання AM та ЧМ сигналів однотрактовим ЧМ приймачем (креслення) здійснюється наступним чином. У випадку приймання ЧМ сигналу, він детектується приймачем та потрапляє на перший вхід мікроконтролера, у той час, як підсилений сигнал RSSI потрапляє на другий вхід мікроконтроллера та використовується за прямим призначенням. У разі приймання AM сигналу, він проявиться у вигляді AM модуляції RSSI сигналу приймача, який після підсилювача через другий вхід мікроконтролера потрапить на вбудований чи зовнішній AM детектор, одночасно з цим сигнал з виходу ЧМ детектора приймача не перевищує логічний нуль, що змушує мікроконтролер переключитися у режим приймання AM сигналу з антени. Таким чином, наведена вище корисна модель дозволяє: приймати приймати AM та ЧМ сигнали однотрактовим ЧМ приймачем; зменшити кількість використаних пристроїв для обробки інформації; розширити його функціональні можливості. Корисна модель може знайти широке застосування в роботі правоохоронних органів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб приймання AM та ЧМ сигналів однотрактовим ЧМ приймачем, у якому корисні сигнали різнотипної модуляції приймаються однією антеною, який відрізняється тим, що у разі приймання частотно-модульованого (ЧМ) сигналу, цей сигнал з антени потрапляє на вхідний тракт приймача із вбудованим вимірювачем потужності сигналу (RSSI), демодулюється частотним детектором ЧМ сигналу та передається на перший вхід мікроконтролера, одночасно з цим, сигнал RSSI, рівень якого зворотнопропорційний потужності прийнятого з антени сигналу, підсилюється підсилювачем та передається на другий вхід мікроконтролера, який, за наявності ЧМ сигналу на першому вході, працює у режимі приймання ЧМ сигналу з антени, сприймаючи сигнал на другому вході як підсилений RSSI сигнал, крім того, у випадку приймання антеною амплітудно-модульованого (AM) сигналу, цей сигнал проявиться у вигляді AM модуляції RSSI сигналу приймача, який після підсилювача через другий вхід мікроконтролера потрапить на вбудований чи зовнішній AM детектор, одночасно з цим, сигнал з виходу ЧМ детектора приймача не перевищує логічний нуль, що змушує мікроконтролер переключитися у режим приймання AM сигналу з антени. 1 UA 120794 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
