Установка для руйнування монолітних утворень

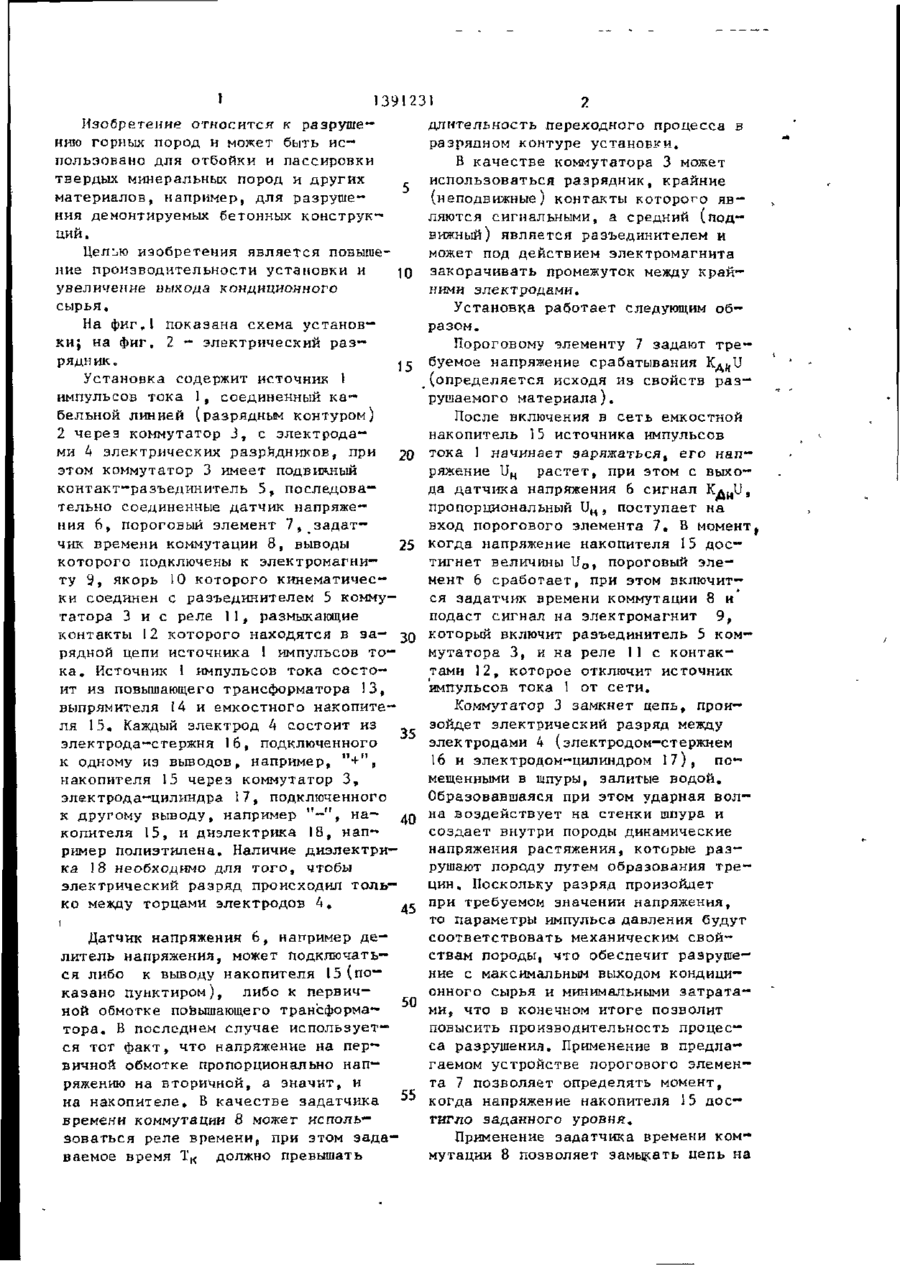

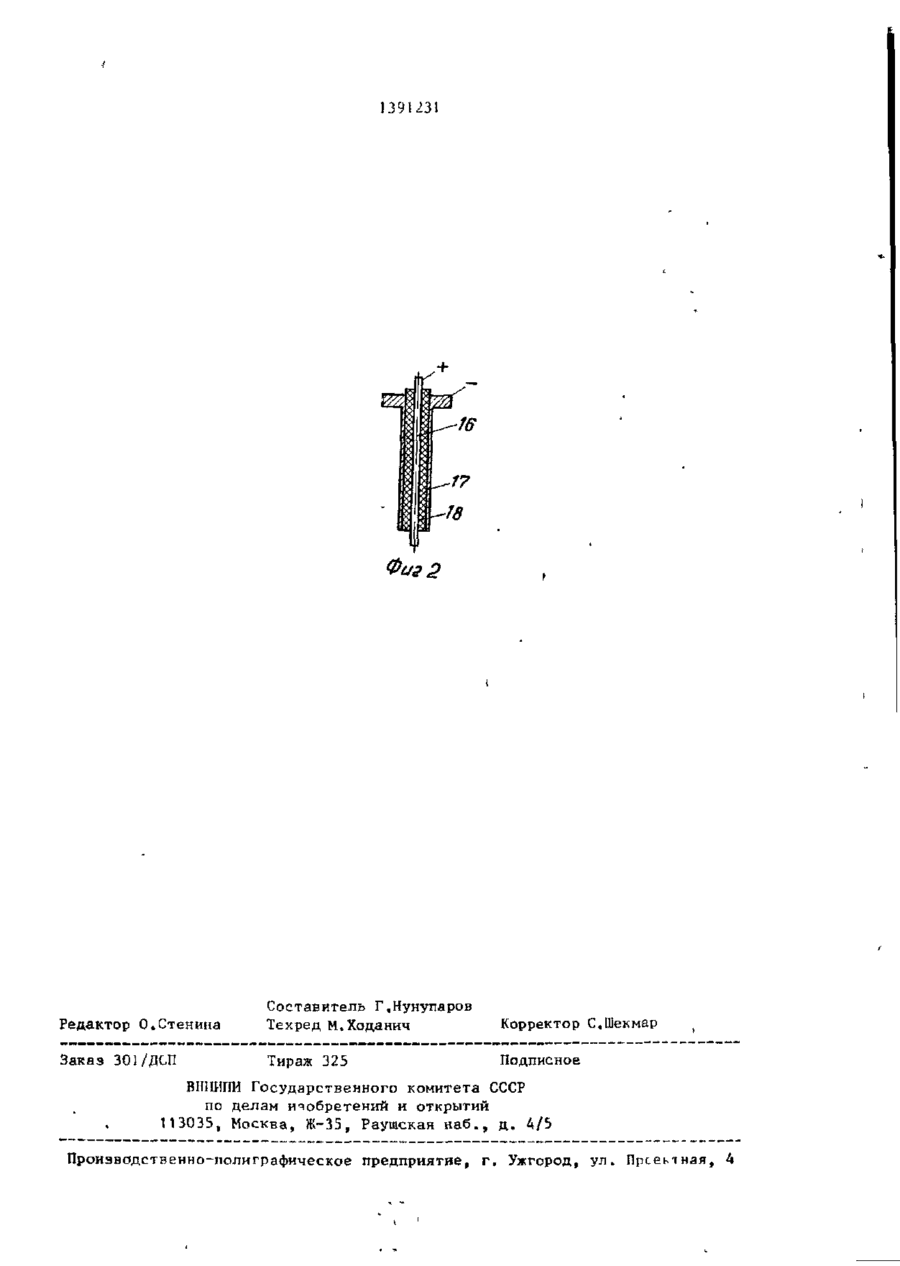

Изобретение относится к горному делу и м.б. использовано для отбойки и пассировки твердых минераль" ных пород и других материалов. Цель изобретения - повышение производительности и увеличение выхода конди ционного сырья. Для этого установка содержит датчик 6 напряжения, пороговый элемент 7, эадатчик 8 времени коммутации и реле 11 с размыкающими контактами 12. Применение элемента 7 позволяет определить момент, когда напряжение накопителя достигло заданного уровня. Использование задат— чика 8 позволяет замыкать цепь на все время переходного процесса в раз* рядном контуре. Реле 11 с контактами 12 в момент разряда отключает источник тока от сети. Это обеспечивает подзаряд накопителя во времени разряда и возникновение дуги при включении коммутатора и уменьшает расход электроэнергии. Устр—во позволяет обеспечить заданные параметры импульсов, выбранные исходя из механических свойств породы. 2 ил. (Л С СО to 15-88 РМФ Ц ) —' v I 139123 Изобретение относится к разрушению горных пород н может быть и с пользовано для отбойки и пассировки твердых минеральных пород н других материалов, например, для разрушения демонтируемых бетонных конструкций. Целью изобретения является повышение производительности установки и 10 увеличение выхода кондиционного сырья. На фиг.1 показана схема у с т а н о в к и ; на фиг, 2 — электрический р а з рядник. 1 5 Установка содержит источник 1 импульсов тока 1, соединенный к а бельной линией (разрядным контуром) 2 через коммутатор 3 , с электродами 4 электрических разрядников, при 20 этом коммутатор 3 имеет подвижный контакт-разъединитель 5, последовательно соединенные датчик напряжения 6 ? пороговый элемент 7, задат— чик времени коммутации 8, выводы 25 которого подключены к электромагниту 9» якорь 10 которого кинематически соединен с разъединителем 5 коммутатора 3 и с реле 1 Ї , размыкающие контакты 12 которого находятся в за— зо рядной цепи источника 1 импульсов т о ка . Источник 1 импульсов тока с о с т о ит из повышающего трансформатора 13, выпрямителя 14 и емкостного накопителя 15. Каждый электрод А состоит из 35 электрода-стержня 16, подключенного к одному из выводов, например, " + " , накопителя 15 через коммутатор 3 , электрода-цилиндра 17, подключенного к другому выводу, например "—", н а копителя 15, и диэлектрика 18, н а п ример полиэтилена. Наличие диэлектрика 18 необходимо для Torot чтобы электрический разряд происходил т о л ь ко между торцами электродов 4 , 45 Датчик напряжения 6, например делитель напряжения, может подключаться либо к выводу накопителя ^ ( п о казано пунктиром), либо к первичной обмотке повышающего трансформа- 50 тора. В последнем случае используется тот факт, что напряжение на первичной обмотке пропорционально напряжению на вторичной, а значит, и 55 на накопителе» В качестве задатчика времени коммутации 8 может использоваться реле времени, при этом задаваемое время Т к должно превышать 2 длительность переходного процесса в разрядном контуре установки, В качестве коммутатора 3 может использоваться разрядник, крайние (неподвижные) контакты которого являются сигнальными, а средний (подвижный) является разъединителем и может под действием электромагнита закорачивать промежуток между крайними электродами. Установка работает следующим образом. Пороговому элементу 7 задают требуемое напряжение срабатывания K A N U (определяется исходя из свойств разрушаемого материала). После включения в сеть емкостной накопитель 15 источника импульсов тока 1 начинает заряжаться, его напряжение U H растет, при этом с выхода датчика напряжения 6 сигнал КAJJ , пропорциональный U H , поступает на вход порогового элемента 7, В момент ( когда напряжение накопителя 15 достигнет величины U o , пороговый элемент 6 сработает, при этом включится задатчик времени коммутации 8 и подаст сигнал на электромагнит 9, который включит разъединитель 5 коммутатора 3, и на реле 11 с контактами 12, которое отключит источник импульсов тока 1 от сети. Коммутатор 3 замкнет цепь ( произойдет электрический разряд между электродами 4 (электродом—стержнем 16 н электродом-цилиндром 17), помещенными в шпуры, залитые водой. Образовавшаяся при этом ударная волна воздействует на стенки шпура и создает внутри породы динамические напряжения растяжения, которые разрушают породу путем образования тре— цин. Поскольку разряд произойдет при требуемом значении напряжения, то параметры импульса давления будут соответствовать механическим свойствам породы, что обеспечит разрушение с максимальным выходом кондиционного сырья и минимальными затратами, что в конечном итоге позволит повысить производительность процесса разрушения. Применение в предлагаемом устройстве порогового элемента 7 позволяет определять момент, когда напряжение накопителя 15 достигло заданного уровня. Применение задатчика времени коммутации 8 позволяет замыкать цепь на переменного тока, трансформатор, в г о ричная обмотка которого через F іпрямитепь подключена к накопительному конденсатору, управляемый коммутатор с замыкающими двумя неподвижными и подвижным контактом и электромагнитом, приводящим в движение подвижный контакт, кабельную линию связи, подключенную между первым выводом н а копительного конденса гора и первым неподвижным контактом управляемого коммутатора и электрическим р а з р я д ником, а второй неподвижный контакт управляемого коммутатора подключен к второму выводу накопительного конденсатора, о т л и ч а ю щ а я с я тем, что, с целью повышения производительности установки и увеличения выхода кондиционного сырья, она снабжена датчиком напряжения, пороговым элементом, задатчиком времени коммутации и реле с размыкающими контактами^ причем источник переменно"* го тока подключен к первичной обмотке трансформатора через размыкающий контакт реле, выход датчика напряже" ния через пороговый элемент соединен с задатчиком времени коммутации, к выходу которого подключены соединенные параллельно обмотки реле и электромагнита управляемого коммутатора, а вход датчика напряжения подключен или к первичной обмотке трансФ о р м у л а и з о б р е т е н и я форматора, или к накопительному конУстановка для разрушения монолит35 денсатору. ных образований, содержащая источник все время переходного процесс а в разрядном контуре t что обеспечивает полный разряд накопителя 15. Применение злектромаїнита 9 п о з воляет в необходимый момент переместить разъединитель коммутатора 3 и обеспечить его включение. Применение реле I1 с размыкающими контактами 12 позволяет отключать в 10 момент разряда источник импульсов тока 1 от с е т и , что -исключает подзаряд накопителя во времени разряда и возникновение дуги при выключении коммутатора и уменьшает рэсход э л е к т роэнергии. Применение управляемого коммутатора 3 позволяет обеспечить в нужный момент замыкание разрядного контура установки, что обеспечивает стабиль- 20 ность параметров импульсов. Предлагаемая установка позволяет обеспечить заданные параметры импульсов, выбранные исходя из механических свойств породы, что обеспечивает 25 разрушение материала с максимальным выходом кондиционного сырья. Поскольку требуемая степень разрушения д о с тигается при первых же разрядах, повышается производительность установ— зо ки и уменьшаются затраты электроэнергии. 391231 Редактор О.Стенина Составитель Г,Нунупаров Техред М.Ходанич Корректор С.Шекмар Заказ 301/ДСП Тираж 325 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д , 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Прсеыная, 4
